Für das Steifemodulverfahren stehen zwei Definitionstypen für die Generierung der Bodenschichtung aus den Bohrprofilen zur Verfügung:
Intern entsprechend der Lösung von RF-SOILIN in RFEM 5
- Aus den Bohrprofilen wird die Bodenschichtung unterhalb eines jeden zu analysierenden Flächenelementes intern approximiert.
- Diese Lösung entspricht der Vorgehensweise, die bereits in RFEM 5 im Zusatzmodul RF-SOILIN zur Ermittlung der Bodenschichtung verwendet wurde.
- Diese Lösung benötigt weniger Berechnungszeit während der Vernetzung. Die ermittelten Schichtgrenzflächen sind jedoch nicht sichtbar.
Mittels Erzeugen und Vernetzen von 3D-Körpern
- Aus den Bohrprofilen wird die Bodenschichtung durch Generieren der Bodenvolumenkörper, wie für die 3D-Lösung, mit NURBS-Flächen als Schichtgrenzflächen erstellt.
- Die Bodenvolumenkörper sind sichtbar und werden vernetzt. Die 3D-Elemente werden nicht berechnet. Es wird nur das Bodenmaterial daraus gewonnen.
- Diese Lösung benötigt mehr Berechnungszeit während der Vernetzung. Die ermittelten Schichtgrenzflächen sind sichtbar.

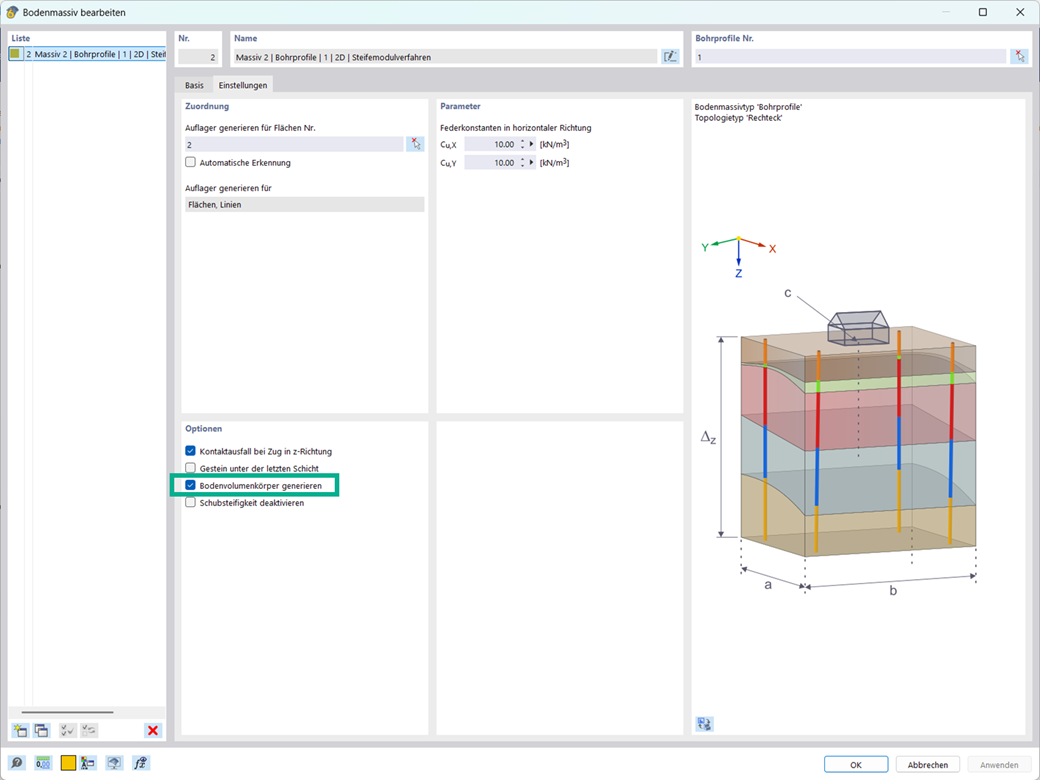

Die Auswahl ist durch Aktivieren bzw. Deaktivieren der Option 'Bodenvolumenkörper generieren' gegeben.
