Dla metody modułu sztywności dostępne są dwa typy definicji do generowania warstw gruntu z profili odwiertów:
Wewnętrznie zgodnie z rozwiązaniem RF-SOILIN w RFEM 5
- Z profili odwiertów warstwowanie gruntu jest wewnętrznie aproksymowane pod każdą analizowaną powierzchnią elementu.
- To rozwiązanie odpowiada podejściu, które już stosowano w RFEM 5 w module dodatkowym RF-SOILIN do określania warstwowania gruntu.
- To rozwiązanie wymaga mniej czasu obliczeń podczas siatkowania. Ustalane są granice warstw, ale nie są widoczne.
Poprzez tworzenie i siatkowanie elementów 3D
- Z profili odwiertów warstwowanie gruntu jest tworzone poprzez generowanie objętości gruntu, jak dla rozwiązania 3D, z powierzchniami NURBS jako granicami warstw.
- Objętość gruntu jest widoczna i siatkowana. Elementy 3D nie są obliczane. Tylko materiał gruntowy jest z nich pozyskiwany.
- To rozwiązanie wymaga więcej czasu obliczeń podczas siatkowania. Ustalane granice warstw są widoczne.

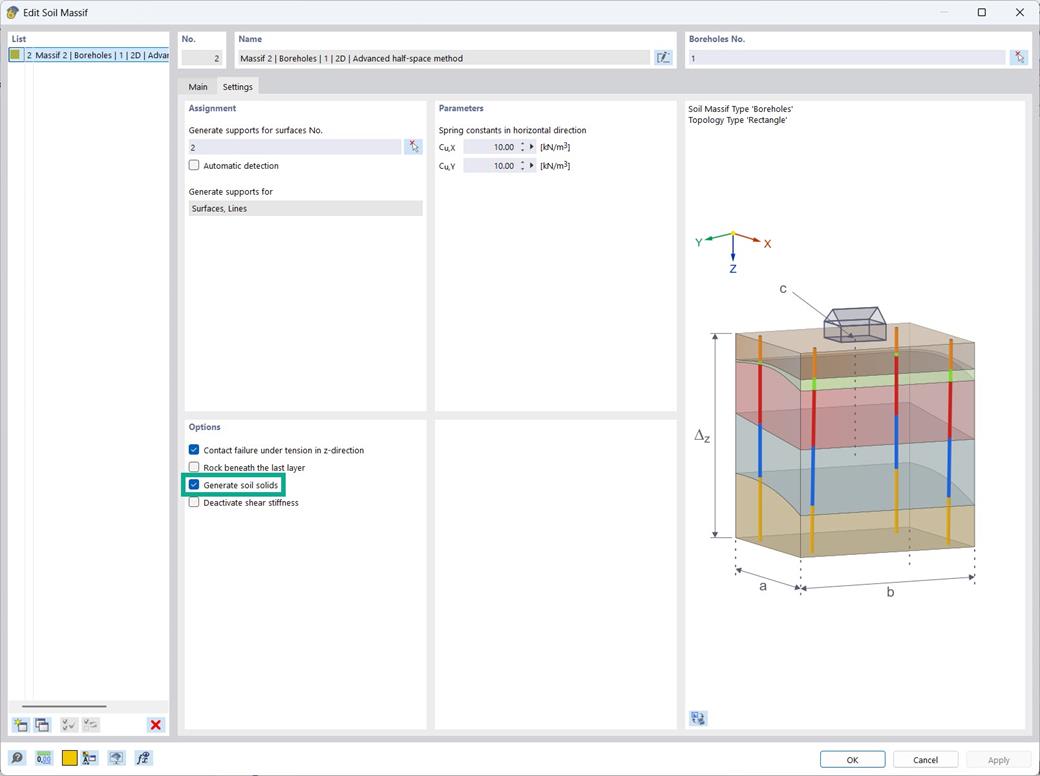

Wybór jest dokonywany poprzez aktywację lub dezaktywację opcji "Generuj objętości gruntu".
