Расчёт мембранных и вантовых конструкций больше не является проблемой при использовании программного обеспечения для расчёта конструкций Dlubal. Используйте RFEM 5 для поиска формы, а также для расчёта конструкций и определения раскройных форм. Все расчеты выполняются по методу больших деформаций. При определении раскройных форм RFEM также учитывает пользовательские линии пересечения и размеры компенсации.

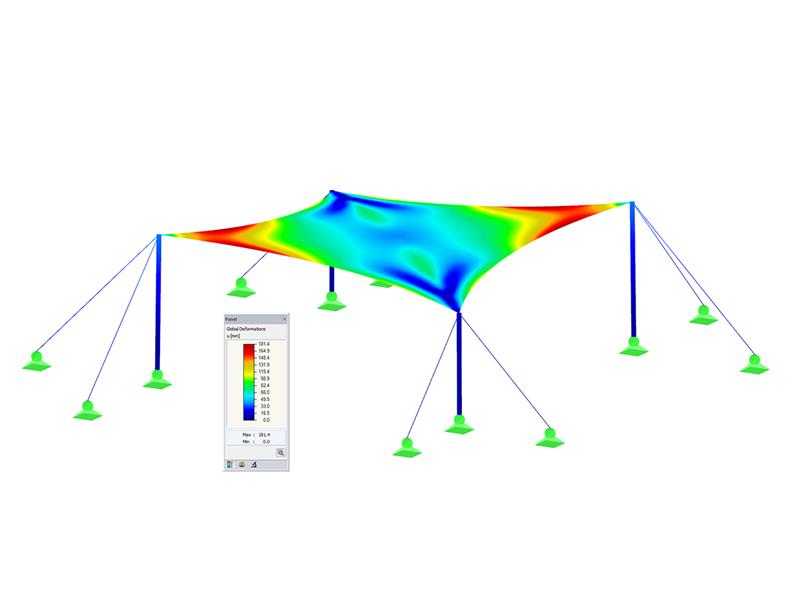

Дополнительный модуль RF-FORM-FINDING к программе RFEM | поиск формы мембранных и вантовых конструкций

Дополнительный модуль RF-FORM-FINDING к RFEM 5

Дополнительный модуль RF-FORM-FINDING способен выполнить поиск формы у стержневых и поверхностных моделей, подверженных растяжению или сжатию. Форма рассчитывается по равновесию между поверхностным напряжением (предварительное напряжение и дополнительные нагрузки, такие как собственный вес, давление и т.д.) и естественными или геометрическими граничными условиями.

Созданная таким образом предварительная модель используется в качестве основы для дальнейших расчётов. Дополнительный модуль RF-CUTTING-PATTERN позволяет определять раскройные формы для мембранных конструкций.

Дополнительный модуль RF-CUTTING-PATTERN | Определение раскройных форм для мембранных конструкций

Дополнительный модуль RF-CUTTING-PATTERN к RFEM 5

Дополнительный модуль RF-CUTTING-PATTERN производит расчёт и выстраивает раскройные формы для мембранных конструкций. Граничные условия данных форм на криволинейной геометрии определяются с помощью граничных линий и независимых плоских или геодезических линиях разреза. Разглаживание выполняется в соответствии с принципом наименьшей энергии.

При построении раскройно формы можно компенсировать последующее удлиннение материала мембраны в направлении основы и утка, при помощи тн. компенсационных коэффициентов для граничных линий и нахлёстов, позволяющих учесть удлиннение материала мембраны ещё на этапе производства.

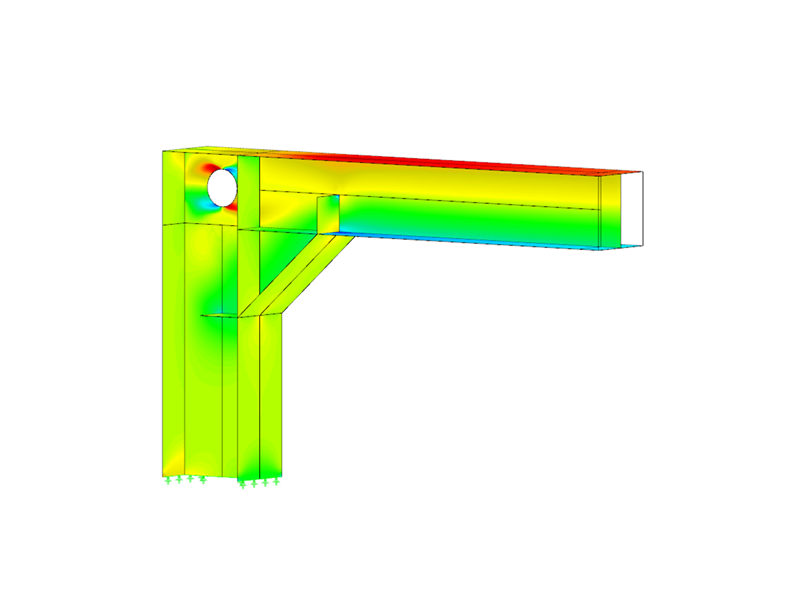

RFEM-Zusatzmodul RF-MAT-NL | Berücksichtigung von nichtlinearen Materialgesetzen

Дополнительный модуль RF-MAT NL к RFEM 5

Дополнительный модуль RF-MAT NL позволяет учитывать нелинейную работу материала в программе RFEM 5.

Существует возможность соединения поверхностей с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (требуется дополнительный модуль RF-MAT-NL ). что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.
