O cálculo é realizado de acordo com a análise das grandes deformações (teoria de terceira ordem).

Módulo adicional RF-FORM-FINDING para o RFEM | Form-finding de estruturas de membranas e cabos

módulo adicional RFEM 5 RF-FORM-FINDING

O módulo adicional RF-FORM-FINDING procura a forma dos modelos de barras e superfícies sujeitos a tração ou compressão. A forma é calculada através do equilíbrio entre a tensão de superfície (pré-esforço especificado e cargas adicionais, tais como, peso próprio, pressão etc.) e as condições de fronteira dadas.

O modelo pré-esforçado é depois utilizado como base para o cálculo estrutural. O módulo RF-CUTTING-PATTERN permite a determinação de padrões de corte para estruturas de membranas.

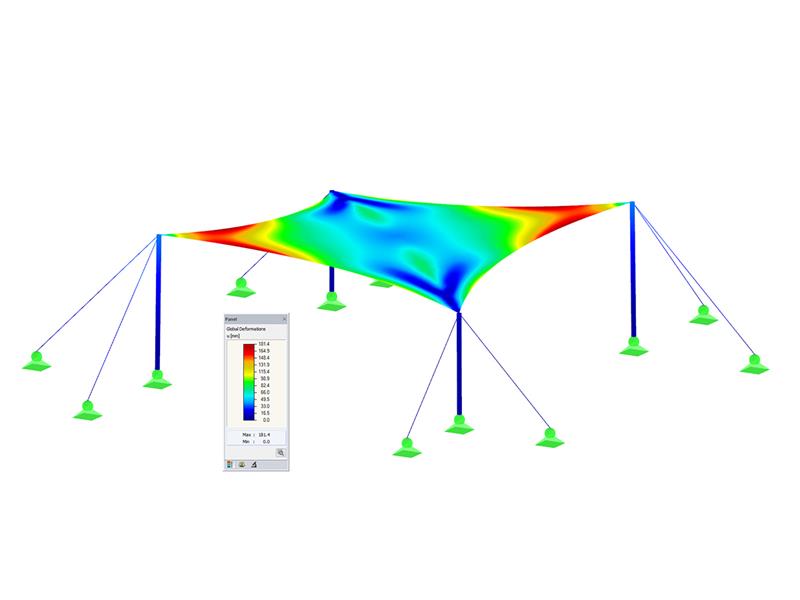

Módulo adicional RF-CUTTING-PATTERN para o RFEM | Padrões de corte de estruturas de membrana

Módulo adicional RF-CUTTING-PATTERN para o RFEM 5

O módulo RF-CUTTING-PATTERN gera e organiza padrões de corte para estruturas de membranas. As condições de fronteira dos padrões de corte na geometria curvada são determinadas através de linhas de contorno e linhas de corte independentes planas ou geodésicas. O processo de aplainamento é efetuado através da teoria da energia mínima.

Para cada padrão de corte, pode ser aplicada uma compensação nas direções da urdidura e da trama. É possível definir um valor de compensação específico para cada linha de contorno, bem como sobreposições para o processo de fabricação.

Módulo adicional RF-MAT-NL para o RFEM | Consideração de leis de materiais não lineares

módulo adicional RFEM 5 RF-MAT NL

O módulo adicional RF-MAT NL permite considerar o comportamento de material não linear no RFEM 5.

Existe a opção para acoplar superfícies com os tipos de rigidez "Membrana" e "Membrana-ortotrópico" com os modelos de material "Isotrópico não linear elástico 2D/3D" e "Isotrópico plástico 2D/3D" (é necessário o módulo adicional RF-MAT-NL ) Esta função permite a simulação de um comportamento de deformação não linear de, por exemplo, folhas ETFE.
