Módulos adicionales para RFEM 5 - Estructuras con membranas tensadas
El cálculo de estructuras de membranas y cables ya no es un problema cuando se utiliza el software de análisis estructural de Dlubal. Utilice RFEM 5 para la búsqueda de forma, así como para un análisis estructural y una determinación de patrones de corte. El cálculo se realiza según la teoría de grandes deformaciones. Al determinar los patrones de corte, RFEM también considera las líneas de intersección definidas por el usuario y las dimensiones de compensación.
.png?mw=800&hash=60584fc5dc68369300a62c5e9a0ba51499259e50)
Módulo adicional RFEM 5 RF-FORM-FINDING
El módulo adicional RF-FORM-FINDING busca la forma de los modelos de barras y superficies sometidos a tracción o compresión. La forma se calcula mediante el equilibrio entre la tensión superficial (pretensado y una carga adicional como el peso propio, presión, etc.) y las condiciones de contorno naturales o geométricas.
La nueva forma pretensada se usa entonces como el estado inicial para el análisis estructural. El módulo adicional RF-CUTTING-PATTERN le permite determinar patrones de corte para estructuras de membranas.

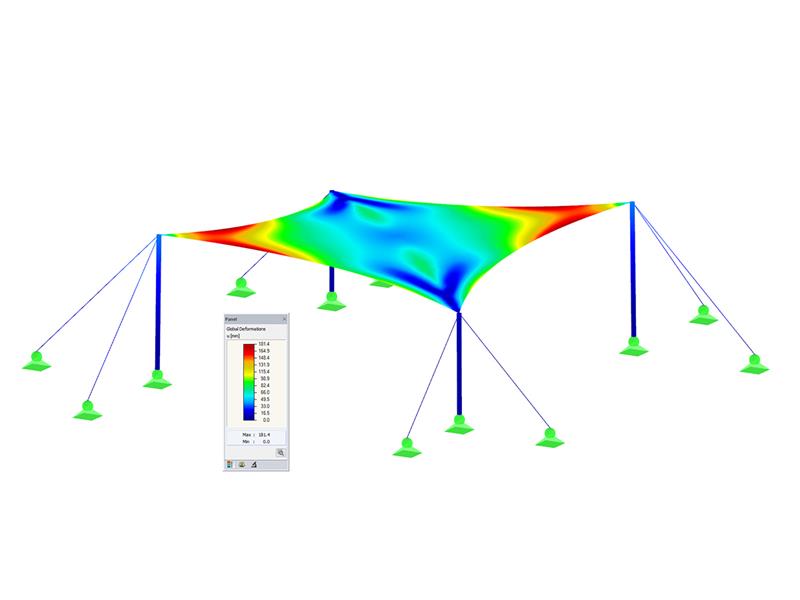

Módulo adicional RF-CUTTING-PATTERN para RFEM 5
El módulo adicional RF-CUTTING-PATTERN calcula y organiza los patrones de corte para estructuras con membranas. Las condiciones de contorno de los patrones de corte en la geometría curva están determinadas por las líneas de contorno y las líneas de corte planas independientes o las líneas de corte geodésicas. El proceso de aplanado se realiza según la teoría de la energía mínima.
Para cada patrón de corte, es posible aplicar la compensación en la dirección de la urdimbre y la trama. Puede definir un valor de compensación específico para cada línea de contorno, así como los solapamientos para el proceso de fabricación.

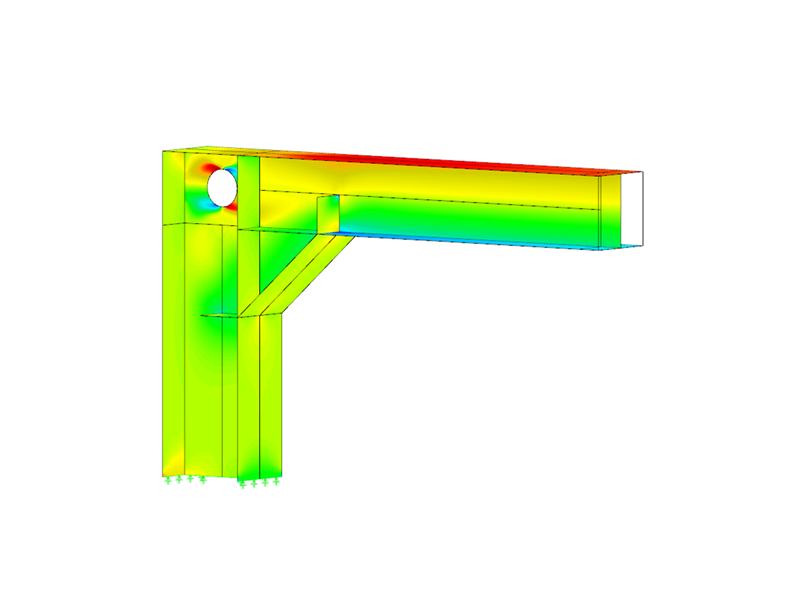

Módulo adicional RFEM 5 RF-MAT NL
El módulo adicional RF-MAT NL le permite considerar el comportamiento no lineal del material en RFEM 5.
Hay una opción para acoplar superficies con los tipos de rigidez "Membrana" y "Membrana ortótropa" con los modelos de material "Isótropo elástico no lineal 2D/3D" e "Isótropo plástico 2D/3D" (se requiere el módulo adicional RF-MAT-NL ). Esta funcionalidad permite la simulación del comportamiento de deformación no lineal de, por ejemplo, láminas de ETFE.
