Obliczenia konstrukcji membranowych i kablowych nie stanowią już problemu dzięki oprogramowaniu do analizy statyczno-wytrzymałościowej firmy Dlubal. Program RFEM 5 służy do wyszukiwania kształtów, a także do analizy statyczno-wytrzymałościowej i definiowania szablonów cięcia. Obliczenia są przeprowadzane według analizy dużych odkształceń. Podczas określania szablonów cięcia, uwzględniane są linie przecięcia definiowane przez użytkownika oraz wymiary kompensacji.

Moduł dodatkowy RFEM RF-FORM-FINDING | Znajdowanie kształtu konstrukcji membranowych i kablowych

Moduł dodatkowy RFEM 5 RF-FORM-FINDING

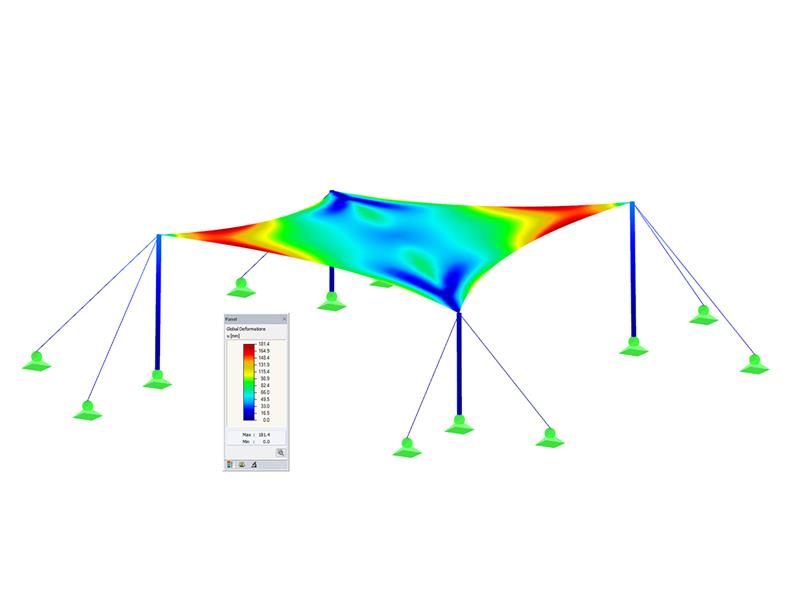

Moduł dodatkowy RF-FORM-FINDING wyszukuje kształty modeli prętowych i powierzchniowych poddanych rozciąganiu lub ściskaniu. Kształt jest obliczany na podstawie równowagi pomiędzy naprężeniem powierzchniowym (naprężeniem wstępnym i dodatkowym obciążeniem, takim jak ciężar własny, ciśnienie itp.) a naturalnymi lub geometrycznymi warunkami brzegowymi.

Nowy sprężony kształt jest następnie wykorzystywany jako stan początkowy do analizy statyczno-wytrzymałościowej. W module dodatkowym RF-CUTTING-PATTERN można definiować szablony cięcia dla konstrukcji membranowych.

Moduł dodatkowy RF-CUTTING-PATTERN dla RFEM | Szablony cięcia konstrukcji membranowych

Moduł dodatkowy RF-CUTTING-PATTERN dla RFEM 5

Moduł dodatkowy RF-CUTTING-PATTERN generuje szablony cięcia dla konstrukcji membranowych. Warunki graniczne szablonów cięcia na zakrzywionej geometrii są określone przez linie graniczne oraz niezależne płaskie linie cięcia lub linie geodezyjne. Proces spłaszczania jest przeprowadzany zgodnie z teorią minimalnej energii.

Dla każdego wzoru można zastosować kompensację w kierunku osnowy i wątku. Możliwe jest ustawienie określonej wartości kompensacji dla każdej linii granicznej, a także nakładania się linii w procesie produkcyjnym.

RFEM-Zusatzmodul RF-MAT-NL | Berücksichtigung von nichtlinearen Materialgesetzen

Rozszerzenie RF-MAT NL do programu RFEM 5

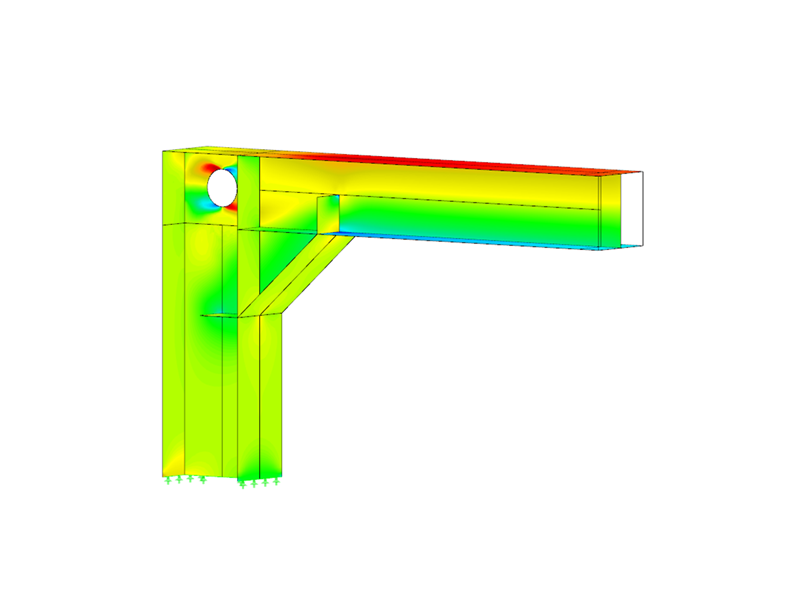

Dodatkowy moduł RF-MAT NL umożliwia uwzględnienie nieliniowego zachowania materiałowego w RFEM 5.

Istnieje opcja sprzężenia powierzchni z typami sztywności „Membrana” i „Membrana-Ortotropic” z modelami materiałowymi „Izotropowy nieliniowo sprężysty 2D/3D” oraz „Izotropowy plastyczny 2D/3D” (wymagany dodatkowy moduł RF-MAT-NL). Ta funkcjonalność pozwala na symulację nieliniowego zachowania odkształceń, np. folii ETFE.
