Výpočet membránových a lanových konstrukcí již není v programu Dlubal pro statické výpočty žádný problém. Používejte program RFEM 5 pro form-finding, statické výpočty a stanovení střihových vzorů. Výpočet probíhá podle teorie velkých deformací (teorie III. řádu). Při vytváření střihových vzorů RFEM zohledňuje uživatelem zadané řezné linie i kompenzace.

Přídavný modul RF-FORM-FINDING pro RFEM | form-finding membránových a lanových konstrukcí

Přídavný modul RF-FORM-FINDING pro RFEM 5

Přídavný modul RF-FORM-FINDING hledá tvar prutových a plošných modelů zatížených tahem či tlakem. Tvar je dán rovnováhou mezi povrchovým napětím (zadané předpětí a přídavné zatížení jako vlastní tíha, tlak atd.) a danými okrajovými podmínkami.

Nový předpjatý tvar se pak použije jako počáteční stav pro statickou analýzu. Pomocí přídavného modulu RF-CUTTING-PATTERN lze stanovit střihové vzory membránových konstrukcí.

Přídavný modul RF-CUTTING-PATTERN pro program RFEM | Střihové vzory pro membránové konstrukce

Přídavný modul RF-CUTTING-PATTERN pro RFEM 5

Modul RF-CUTTING-PATTERN počítá a organizuje střihové vzory pro membránové konstrukce. Okrajové podmínky střihových vzorů na zakřivené geometrii se stanoví na základě hraničních linií a nezávislých rovinných nebo geodetických řezných linií. Proces převedení do roviny se provádí podle teorie minimální energie.

Pro každý střihový vzor lze použít kompenzaci ve směru osnovy a útku. Pro každou hraniční linii lze definovat specifickou kompenzační hodnotu a přesahy pro proces výroby.

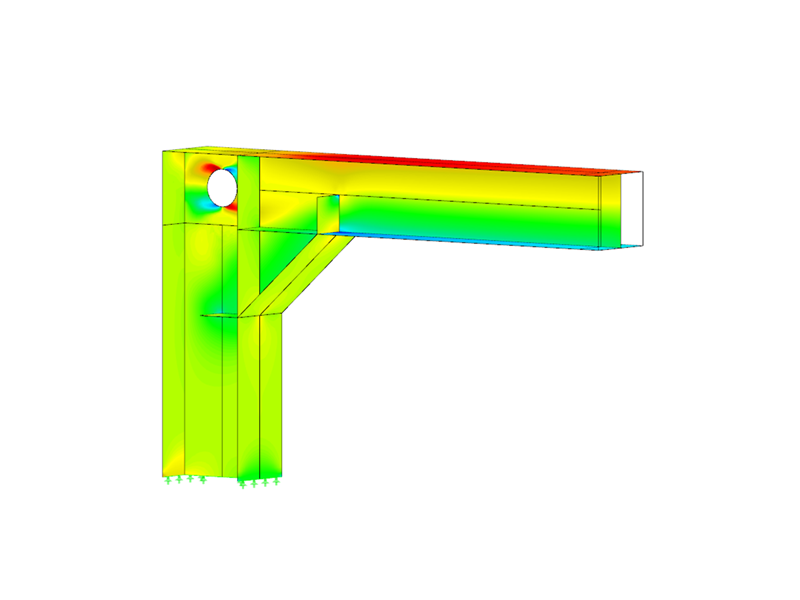

Přídavný modul RF-MAT-NL programu RFEM | Zohlednění vlastností nelineárních materiálů

Doplňkový modul RF-MAT NL pro RFEM 5

Přídavný modul RF-MAT NL umožňuje zohlednit nelineární chování materiálu v programu RFEM.

Poskytuje možnost spárovat plochy s typy tuhosti „Membrána“ a „Membrána-ortotropní“ s materiálovými modely „Izotropní nelineárně pružný 2D/3D“ a „Izotropní plastický 2D/3D“ (nutný přídavný modul RF-MAT-NL). Tato funkce umožňuje simulovat nelineární chování přetvoření například fólií ETFE.
