RFEM 5 附加模块 - 张拉膜结构
德儒巴索膜结构的计算不再是问题。 RFEM 5 可以用于找形分析、结构分析和确定裁剪式样。 计算方法采用大变形理论(三阶分析)。 在确定裁剪式样时,程序还会考虑用户定义的相交线和补偿尺寸。
RFEM 5 附加模块 RF-FORMFINDING
附加模块 RF-FORM-FINDING 可以搜索受拉作用下的杆件和面模型。 该形状是通过面应力(预应力和附加荷载,如自重、压力等)和自然或几何边界条件之间的平衡计算得出的。
新建的预应力形状将作为初始状态进行结构分析。 使用附加模块 RF-CUTTING-PATTERN 可以确定膜结构的裁剪式样。

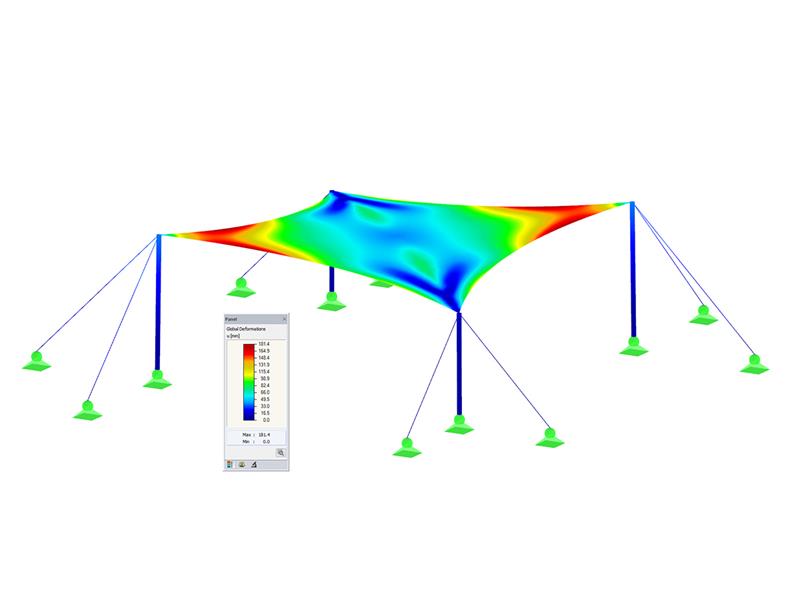

RFEM 5 的附加模块 RF-CUTTING-PATTERN
附加模块 RF-CUTTING-PATTERN 可以计算和组织膜结构的裁剪式样。 弯曲几何上的裁剪式样的边界条件由边界线和相互独立的平面裁剪线或测地线裁剪线确定。 展平过程按照最小能量理论。
对于每种裁剪式样都可以在经向和纬向进行补偿。 用户可以为每一个边界线和重叠部分分别定义制造过程的补偿值。
RFEM 5 附加模块 RF-MAT NL
在 RFEM 5 中使用附加模块 RF-MAT NL 可以考虑材料的非线性行为。
可以将面的刚度类型为“膜”“膜 - 正交各向异性膜”和材料模型“2D/3D各向同性非线性”“2D/3D各向同性塑性”(需要附加模块RF-MAT-NL ). 使用该功能可以对 ETFE 膜的非线性应变行为进行模拟。
