Дополнительные модули RFEM 5 - прочее

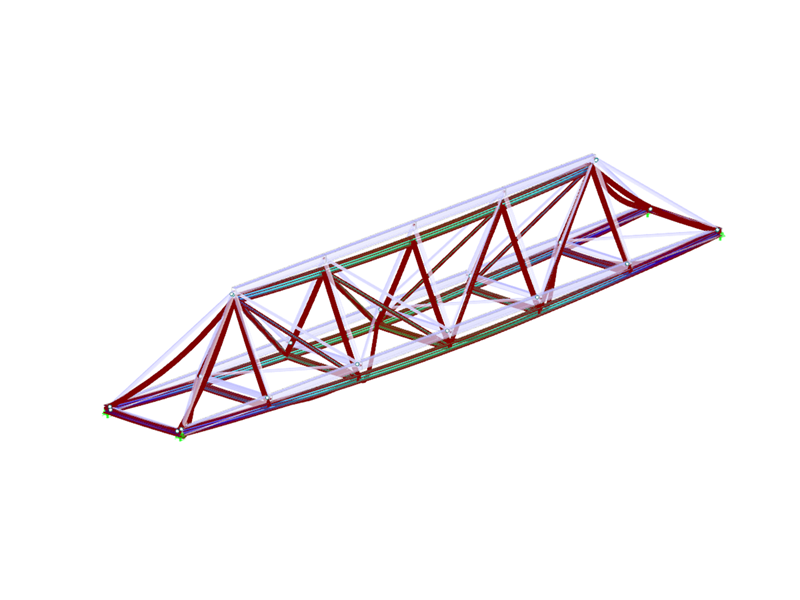

Дополнительный модуль RF-DEFORM затем выполняет расчет деформаций отдельных стержней или целых блоков стержней и позволяет определить допустимые предельные деформации индивидуально, относительно недеформированной системы или смещенных концов стержня.

Дополнительный модуль позволяет выполнять анализ прогиба стержней и блоков стержней, выбирать элементы для расчета, связывать предельные деформации с направлениями стержней, включать длины или значения деформации, выполнять анализ деформаций для экстремальных значений воздействий и выбрать е.

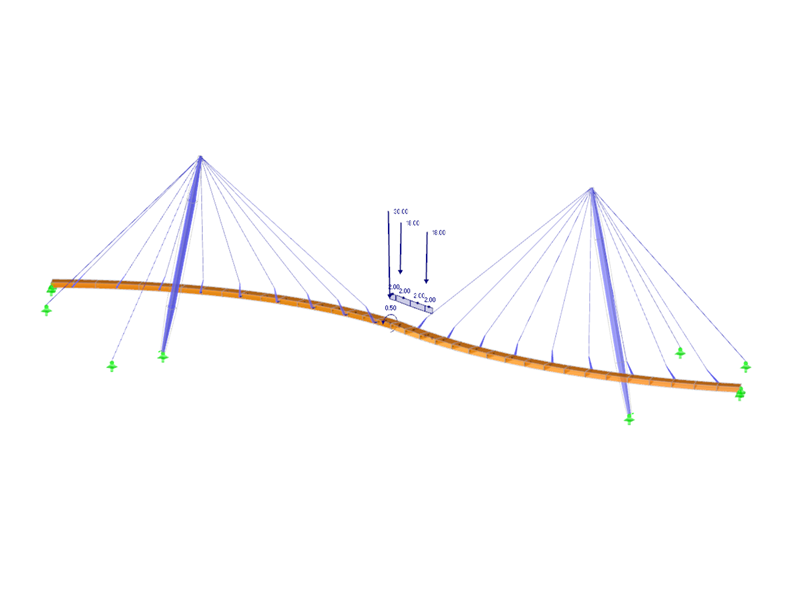

Дополнительный модуль RF-MOVE создает загружения из различных положений подвижных нагрузок, таких как краны или транспортные средства на мостах. Во время генерации можно также создать охватывающее расчётное сочетание.

Ввод данных ограничен двумя окнами. В сочетании с быстрым созданием загружений для RFEM 5 это позволяет значительно экономить время.

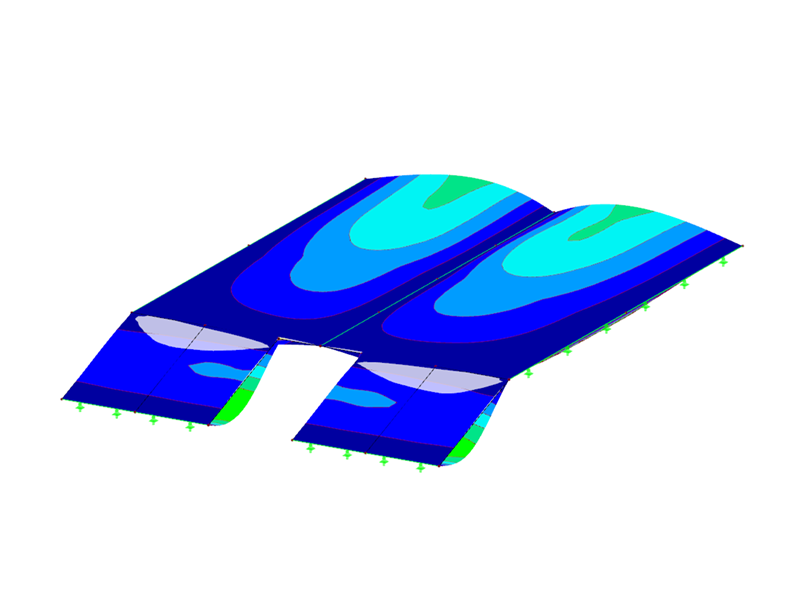

Дополнительный модуль RF-MOVE Surfaces создает загружения из различных положений подвижных нагрузок, например, транспортных средств на мостах. Кроме того, можно создать пакетное расчётное сочетание.

Ввод данных ограничен четырьмя окнами. В сочетании с быстрым созданием загружений для RFEM 5 это позволяет значительно экономить время.

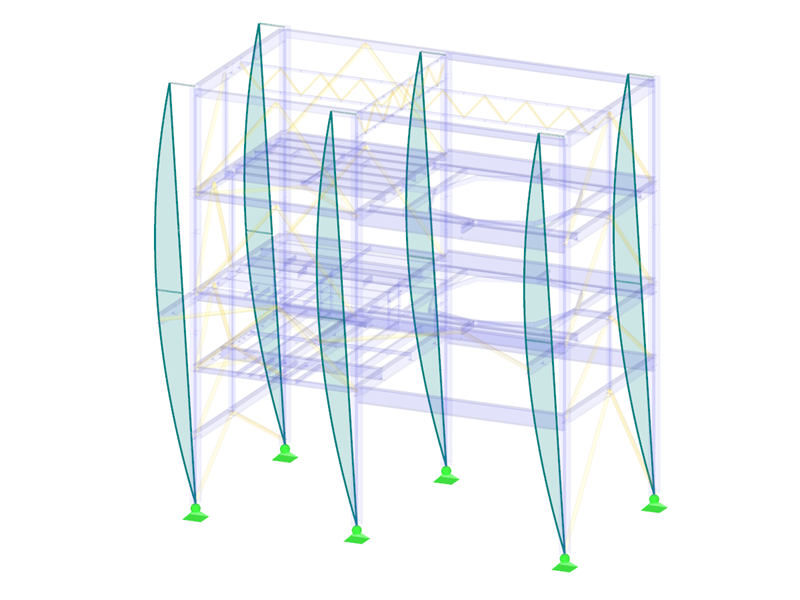

Дополнительный модуль RF-IMP используется для автоматического создания несовершенств в геометрически нелинейных расчетах.

Таким образом, в программе RFEM 5 при расчёте по методу второго или расчёт по большим деформациям, включая устойчивость. Это относится не только к балочным конструкциям, но и к моделям с элементами оболочек и тел.

Модуль RF-STABILITY позволяет выполнять расчет на устойчивость в программе RFEM 5 и определять коэффициенты критической нагрузки и соответствующие формы равновесия для моделей, содержащих в себе элементы стержней, оболочек и тел. В данном случае можно импортировать осевые силы из загружений или сочетаний нагрузок, а модуль поддерживает нелинейный расчет на устойчивость.

Дополнительный модуль специализируется на расчете на устойчивость по методу собственных чисел. Он позволяет рассчитывать модели из элементов стержней, оболочек и тел, а также выполнять нелинейный расчёт на устойчивость. Дополнительный модуль предоставляет четыре решателя уравнений для эффективных расчётов различных моделей и возможность учитывать модификации жесткости RFEM 5.

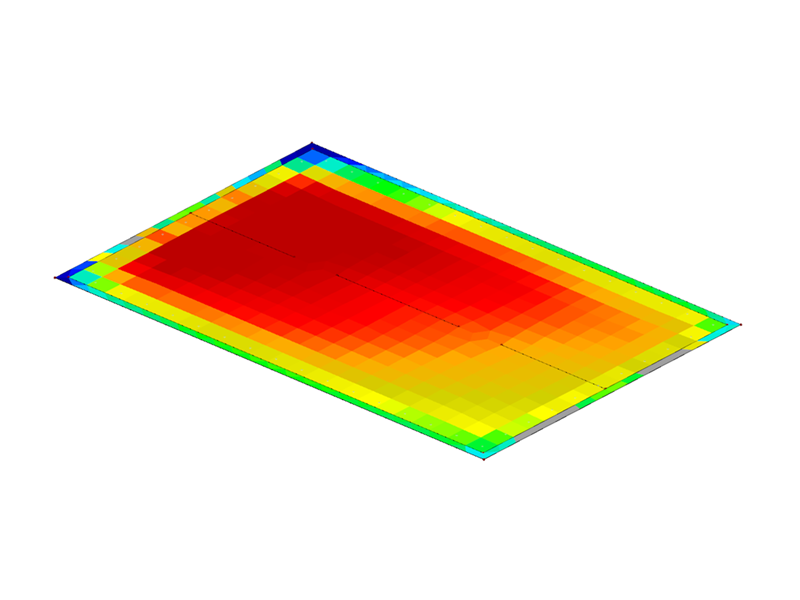

Дополнительный модуль RF-SOILIN позволяет определять упругие свойства грунта на основе слоя грунта и позволяет: Он предоставляет расширяемую базу данных свойств грунтов и учитывает несколько образцов грунта, расположенных в разных местах внутри и снаружи здания. Далее он учитывает уровень грунтовых вод, а также воздействие строительных котлованов и твердого нижнего слоя грунта.

Результаты включают в себя определение эпюр напряжений и осадок, а также их графическое отображение.

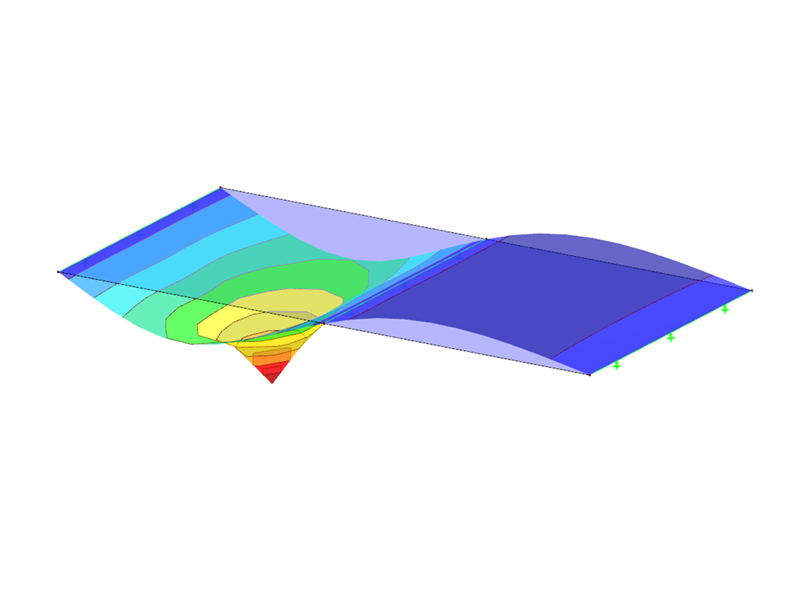

RF-INFLUENCE - это дополнительный модуль для RFEM 5, который создает линии и поверхности влияния на основе фиксированной внутренней силы, такой как осевая сила, поперечная сила или изгибающий момент.

Линии и поверхности влияния графически показывают, как удельная нагрузка влияет на реакции сечений во всех возможных точках нагрузки в модели.

Дополнительный модуль RF-MAT NL позволяет учитывать нелинейную работу материала в программе RFEM 5.

Существует возможность соединения поверхностей с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (требуется дополнительный модуль RF-MAT-NL ). что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.

RF-STAGES - это дополнительный модуль, позволяющий рассчитывать стержневые конструкции (в RFEM 5 также поверхностные и пространственные конструкции) с учетом процесса строительства.

Пренебрежение влиянием процесса строительства может привести к ошибкам в расчёте общих моделей. С помощью дополнительного модуля RF-STAGES можно проанализировать и учесть эти воздействия еще на этапе проектирования.

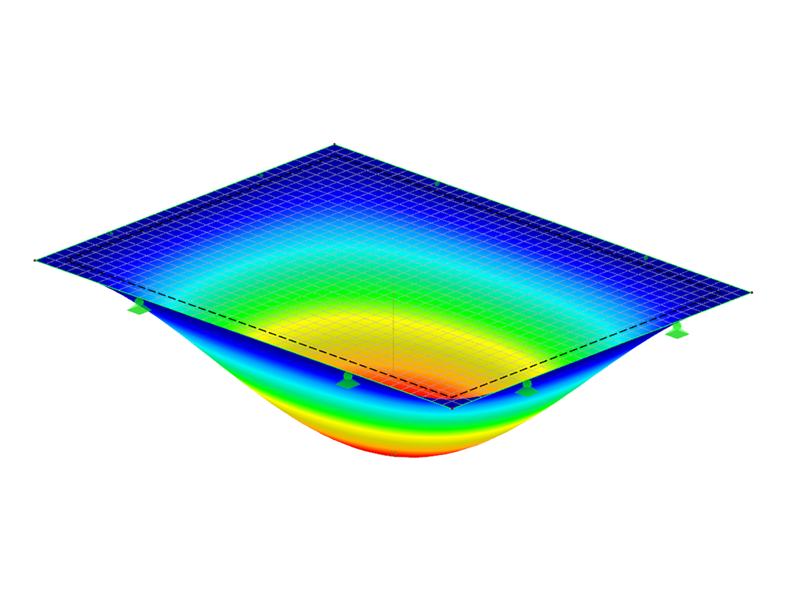

Дополнительный модуль RF-LAMINATE позволяет выполнять расчёт напряжений и прогибов многослойных поверхностей. Расчёт может учитывать сдвиговое сцепление и выполняется в соответствии с теорией слоистых материалов.

Местная общая матрица жёсткости каждой поверхности создаётся на основе заданной пользователем структуры слоя. Модуль подходит, например, для расчёта элементов из поперечно-клеёной древесины или фиброармированного пластика.

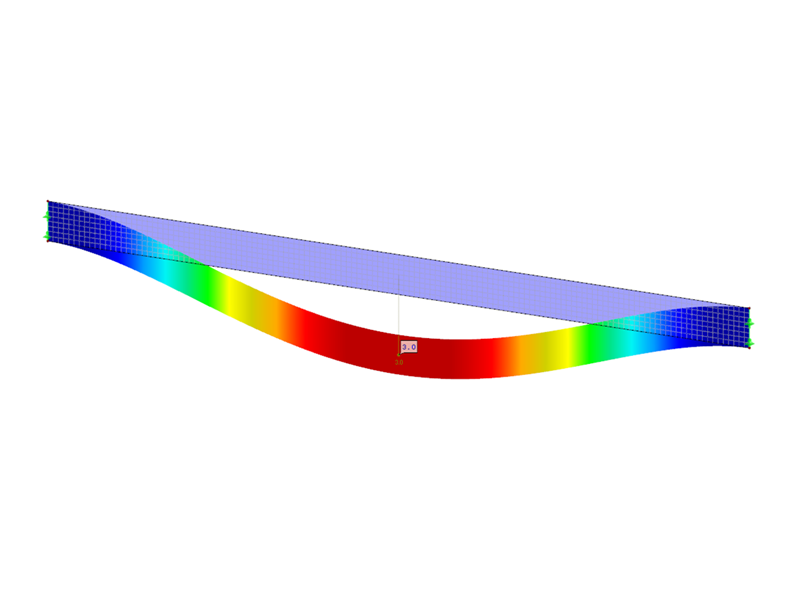

RF-LOAD-HISTORY - это дополнительный модуль к программе RFEM 5, который учитывает постоянные (пластические) деформации от предыдущих нагружений. Данный расчет выполняется для плоскостных и массивных конструкций. Для расчетов в дополнительном модуле RF-LOAD-HISTORY требуется дополнительный модуль RF-MAT NL.

Дополнительный модуль предназначен для определения коэффициентов основания на основе данных о грунте. Он позволяет реалистично изобразить взаимодействие между зданием и основанием, с расширяемой базой данных свойств грунта. В модуле возможен учёт нескольких образцов грунта в разных местах и расчёт коэффициентов основания. Результаты включают в себя определение эпюр напряжений и осадок, а также их графическое отображение.

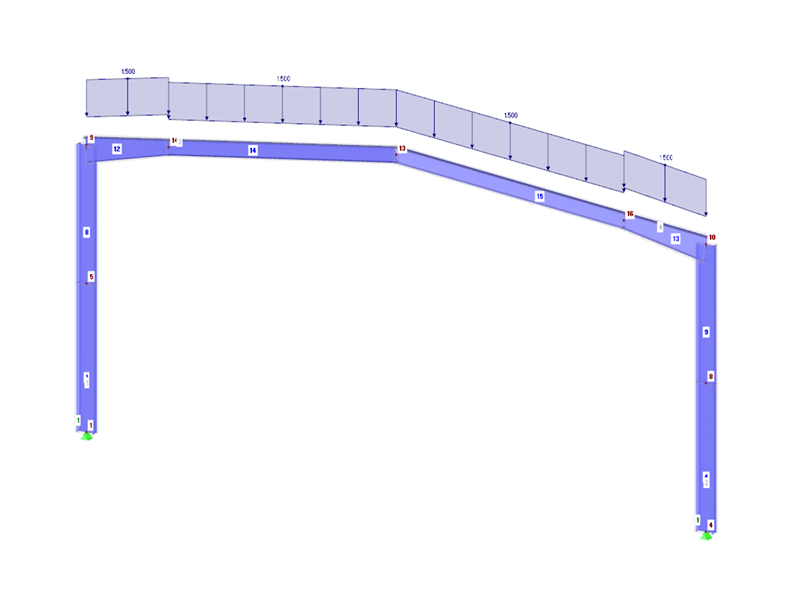

RF-COM - это программируемый интерфейс (API), основанный на технологии COM. С помощью этого интерфейса RFEM 5 можно индивидуально настроить в соответствии с вашими требованиями и дополнить пользовательскими макросами ввода или программами пост-обработки.

Этот дополнительный модуль обеспечивает доступ для чтения и записи к различным типам данных, позволяет внешнее управление расчётами и совместим с распространёнными языками программирования, такими как Visual Basic и C++.

Дополнительный модуль RF-LINK расширяет выбор форматов файлов для импорта в RFEM, включая стандартный текст ACIS (.sat), спецификацию обмена графиками (.igs, .iges) и стандарт для обмена данными о модели продукта (. stp, *.step). Эти форматы позволяют импортировать геометрию модели в виде граничных линий, поверхностей и простых тел. Вы можете импортировать модели как объекты RFEM или фоновые слои для того, чтобы установить точки вручную. Качество модели зависит от экспортирующего приложения, а импорт осуществляется исключительно с помощью файлов

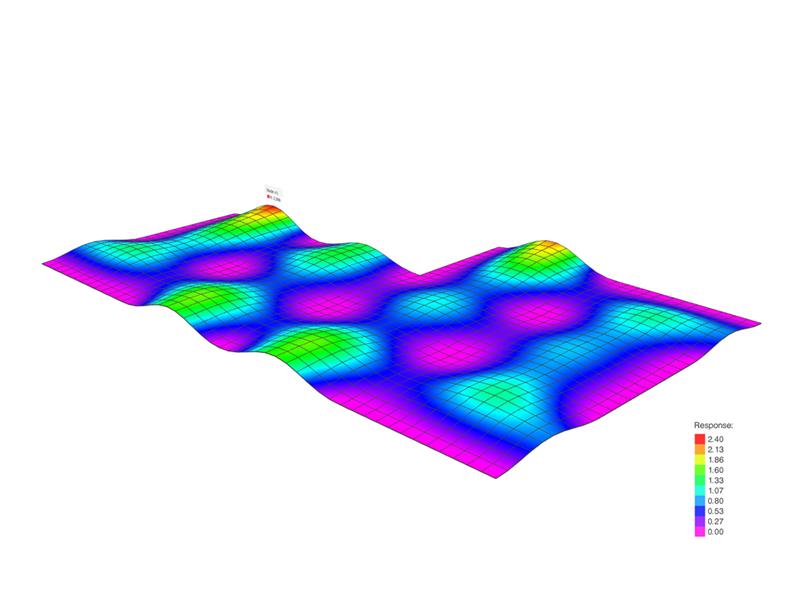

CADS Footfall Analysis - это программа для постобработки, которую можно использовать вместе с RFEM 5 для анализа частоты шагов. Анализ частоты шагов представляет интерес для пользователей, интересующихся колебаниями, вызываемыми в их конструкциях действиями, связанными с ходьбой. По мере того, как достижения в области проектирования конструкций приводят к созданию более эффективных и лёгких конструкций неправильной формы, всё большее значение приобретает чувствительность конструкций к вибрации.
