Přídavné moduly pro RFEM 5 – Ostatní

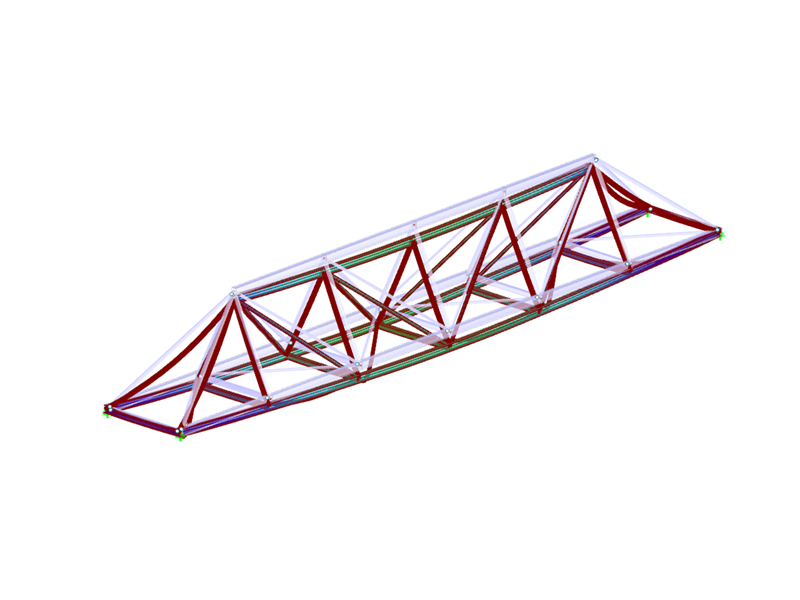

Přídavný modul RF-DEFORM umožňuje analýzu deformací jednotlivých prutů nebo celých sad prutů a individuálně definovat přípustné mezní deformace pro nedeformovanou konstrukci nebo posunuté konce prutů.

Přídavný modul umožňuje provést analýzu průhybu prutů a sad prutů, vybrat prvky pro posouzení, vztáhnout mezní deformace ke směru prutů, zahrnout délky nebo hodnoty deformací, provést analýzu deformací pro extrémní hodnoty od účinků a vybrat jednotky.

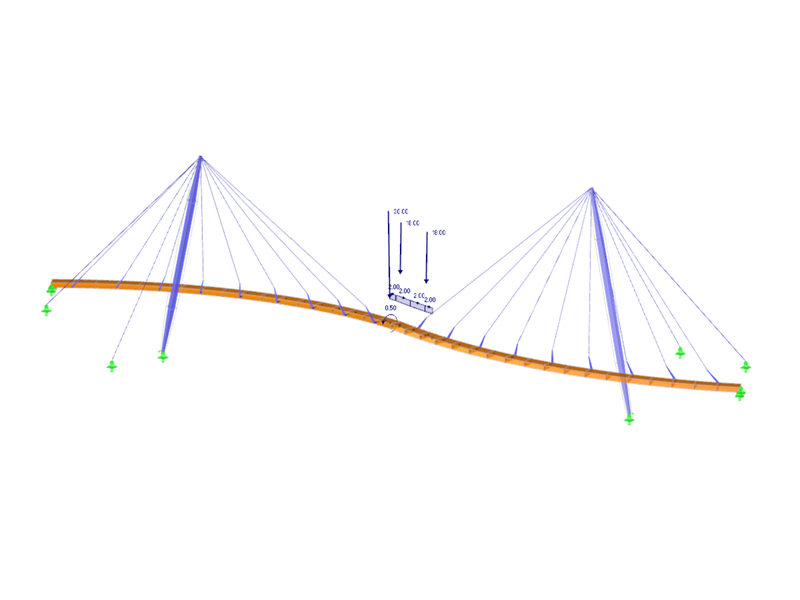

Přídavný modul RF-MOVE vytváří zatěžovací stavy z různých pozic pohyblivých zatížení, jako jsou například jeřáby nebo vozidla na mostech. Při generování těchto zatížení je možné vytvořit také obálku kombinací výsledků.

Údaje se zadávají jen ve dvou vstupních tabulkách. Tímto způsobem a díky rychlému generování zatěžovacích stavů pro RFEM 5 se ušetří spousta času.

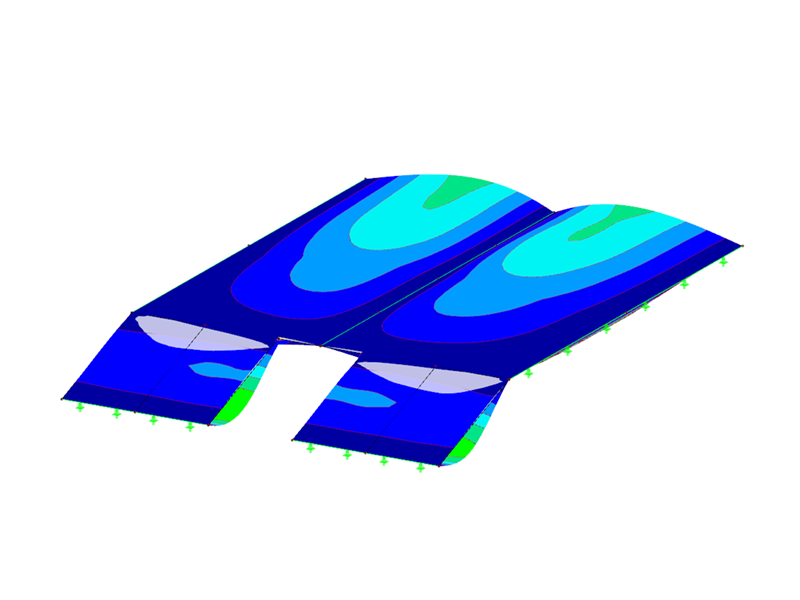

Přídavný modul RF-MOVE programu RFEM 5 vytváří zatěžovací stavy z různých pozic pohyblivých zatížení, jako jsou například vozidla na mostech. Kromě toho lze vytvořit obálku kombinací výsledků.

Údaje se zadávají jen ve čtyřech vstupních tabulkách. Tímto způsobem a díky rychlému generování zatěžovacích stavů pro RFEM 5 se ušetří spousta času.

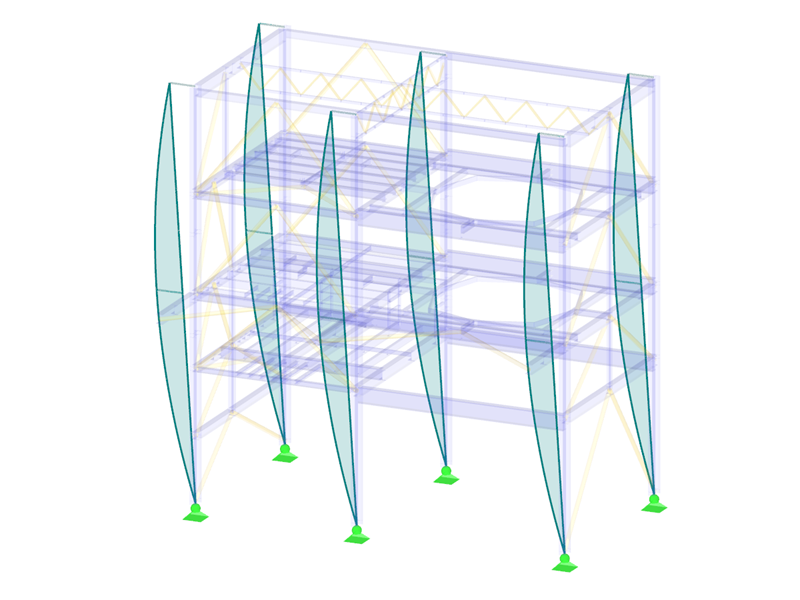

Přídavný modul RF-IMP slouží ke generování imperfekcí pro geometricky nelineární výpočty.

Díky tomu lze v průběhu výpočtu podle teorie II. nebo III. řádu v programu RFEM 5 provést posouzení únosnosti včetně stability. To platí nejen pro prutové konstrukce, ale také pro modely ze skořepinových a tělesových prvků.

RF-STABILITY provádí v programu RFEM 5 analýzu stability a stanoví součinitele kritického zatížení a příslušné stabilitní tvary pro modely s prutovými, skořepinovými a tělesovými prvky. V tomto případě je možné převzít normálové síly ze zatěžovacích stavů nebo kombinací zatížení a modul podporuje také nelineární posouzení stability.

Přídavný modul se specializuje na posouzení stability metodou vlastních čísel. Umožňuje počítat modely z prutových, skořepinových a tělesových prvků a provádí nelineární posouzení stability. Přídavný modul nabízí čtyři řešiče rovnic pro efektivní výpočty různých modelů a možnost zohlednit úpravy tuhosti programu RFEM 5.

Přídavný modul RF-SOILIN umožňuje stanovit pružné uložení na základě skladby půdních vrstev. Nabízí rozšiřitelnou databázi vlastností půdy a možnost zohlednění několika vzorků půdy (sond) v různých místech i mimo budovu. Kromě toho lze zohlednit hladiny spodní vody, a také účinky stavebních výkopů a pevné spodní vrstvy půdy.

Výsledky zahrnují stanovení průběhů napětí a sedání s jejich grafickým zobrazením.

RF-INFLUENCE je přídavný modul programu RFEM 5 pro vytváření příčinkových čar a linií, které vznikají v důsledku konstantní návrhové síly, jako je smyková síla nebo ohybový moment.

Příčinkové čáry a plochy graficky vyjadřují, jak jednotkové zatížení ovlivňuje reakce průřezu ve všech možných místech modelu.

Přídavný modul RF-MAT NL umožňuje zohlednit nelineární chování materiálu v programu RFEM 5.

Plochy s typy tuhosti "Membrána" a "Membrána ortotropní" lze spojit s materiálovými modely "Izotropní nelineární elastický 2D/3D" a "Izotropní plastický 2D/3D" (nutný přídavný modul RF-MAT-NL ). Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.

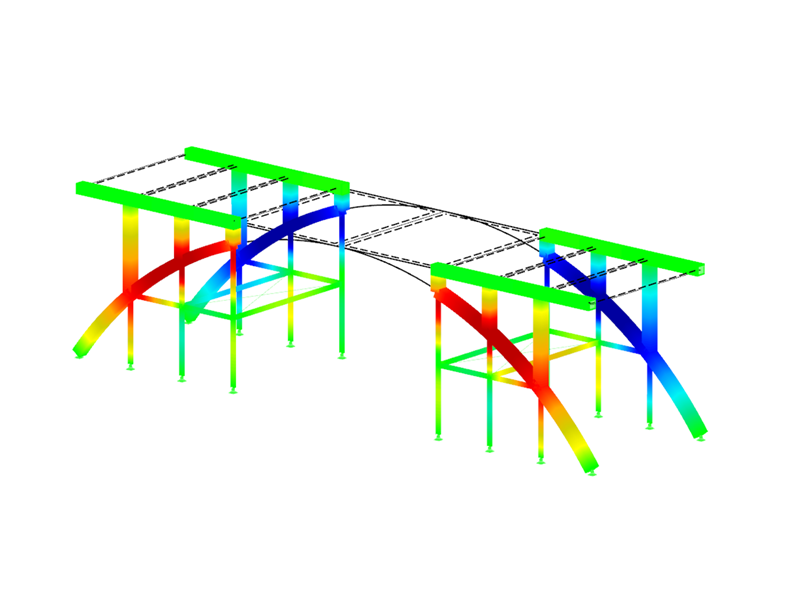

RF-STAGES je přídavný modul, který umožňuje provést analýzu konstrukcí z prutů, ploch i těles se zohledněním fází výstavby.

Zanedbání vlivu stavebního procesu může vést k chybám při výpočtu celkových modelů. S modulem RF-STAGES můžete tyto vlivy analyzovat a zohlednit je i ve statickém výpočtu.

Přídavný modul RF-LAMINATE vám umožňuje posoudit napětí a průhyb vícevrstvých ploch. Výpočet probíhá podle laminátové teorie a zohledňuje smykové spřažení.

Z uživatelsky zadané skladby vrstev se vytvoří lokální matice celkové tuhosti daných ploch. Modul je tedy vhodný například pro posouzení prvků z křížem lepeného dřeva a vláknových kompozitů.

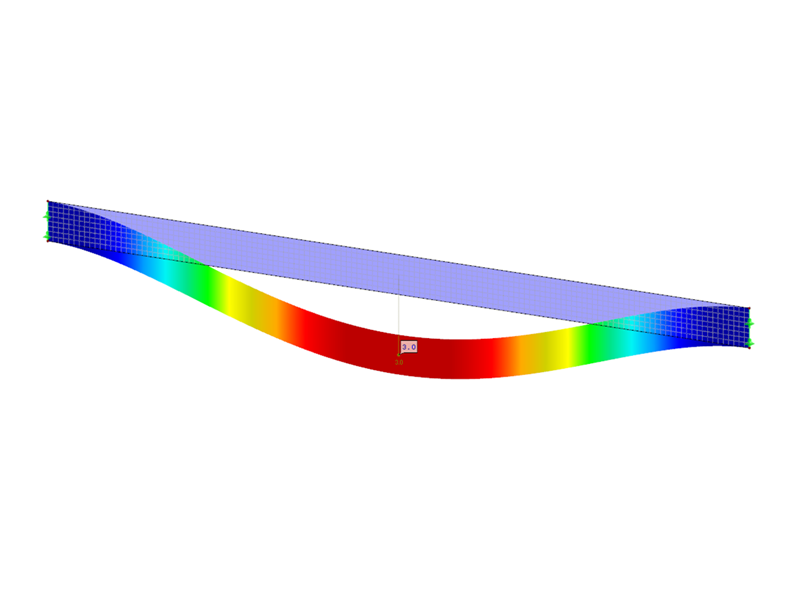

RF-LOAD-HISTORY je přídavný modul programu RFEM 5, který zohledňuje trvalou (plastickou) deformaci vlivem předcházejících zatěžovacích situací. Výpočet se vztahuje na konstrukce z ploch a těles. Pro výpočty v modulu RF-LOAD-HISTORY je zapotřebí přídavný modul RF-MAT NL.

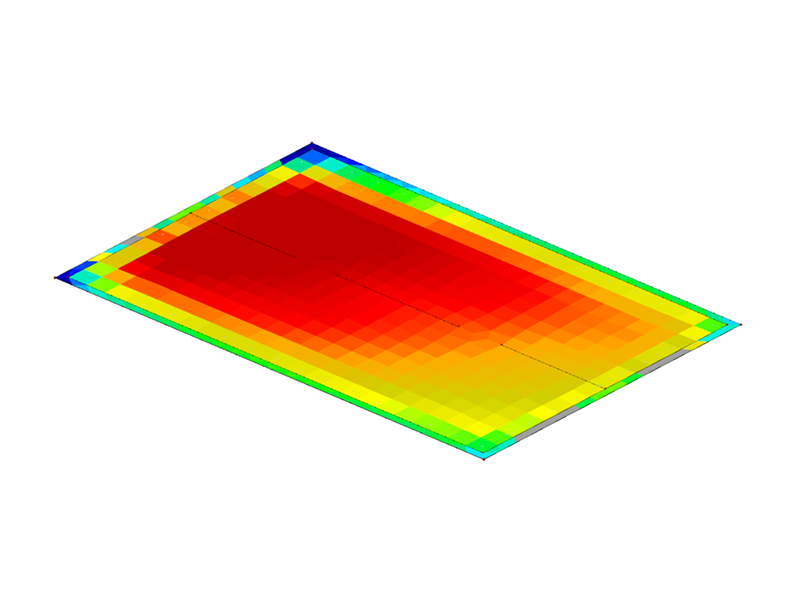

Přídavný modul je určen pro stanovení součinitelů pružného podloží na základě údajů o půdě. Umožňuje realisticky znázornit interakci mezi budovou a podložím s využitím rozšiřitelné databáze vlastností podloží. Modul podporuje zohlednění několika vzorků půdy (sond) v různých místech a výpočet součinitelů podloží. Výsledky zahrnují stanovení průběhů napětí a sedání a jejich grafickým zobrazením.

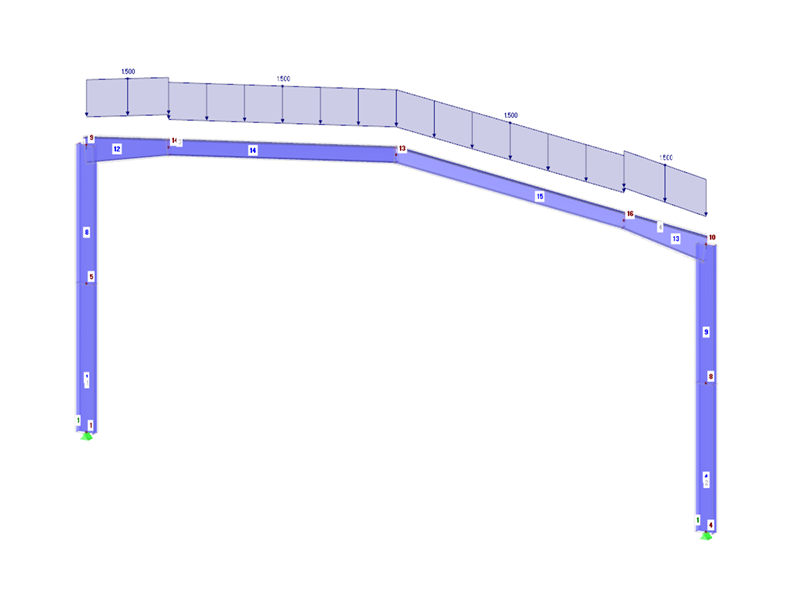

RF-COM je programovatelné rozhraní (API) založené na technologii COM. Pomocí tohoto rozhraní můžete program RFEM 5 přizpůsobit svým požadavkům a doplnit ho o uživatelská vstupní makra nebo postprocesory.

Tento přídavný modul umožňuje čtení a zápis různých typů dat i externí kontrolu výpočtů a je kompatibilní s běžnými programovacími jazyky, jako jsou Visual Basic a C++.

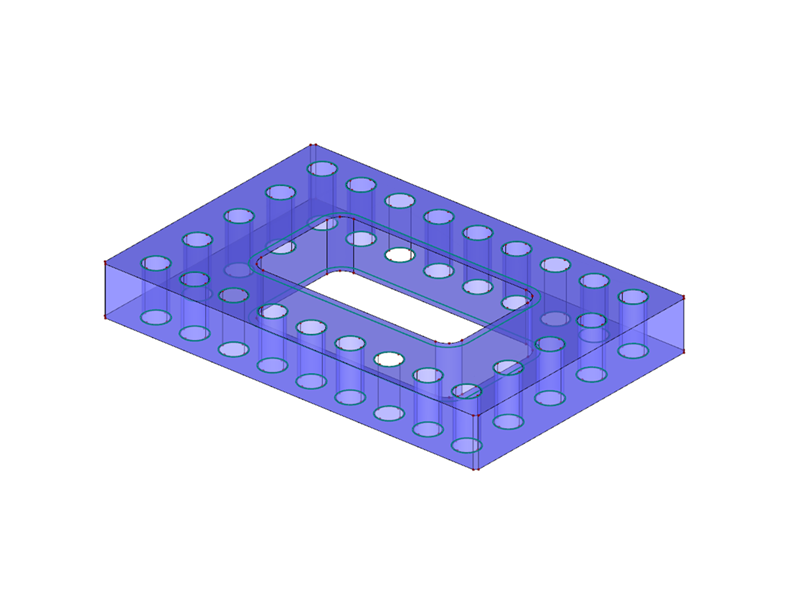

Přídavný modul RF‑LINK rozšiřuje možnosti importu do programu RFEM o formáty souborů Standard Acis Text Format (.sat), Initial Graphics Exchange Specification (.igs, .iges) a Standard for the Exchange of Product Model Data (. stp, *.step). Tyto formáty vám umožňují importovat geometrie modelu ve formě hraničních linií, ploch a jednoduchých těles. Modely lze importovat jako objekty programu RFEM nebo hladiny na pozadí pro ruční zadání bodů. Kvalita modelu závisí na exportované aplikaci a import probíhá výhradně pomocí souborů.

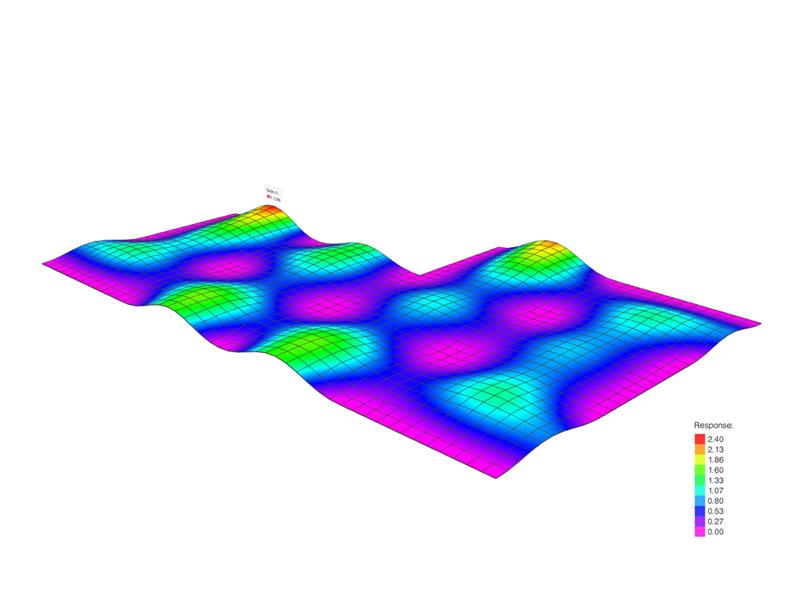

CADS Footfall Analysis je postprocesorový program, který lze ve spojení s programem RFEM 5 použít pro výpočty krokové frekvenční analýzy. Kroková frekvenční analýza je zajímavá pro uživatele, kteří se zajímají o kmitání buzené v jejich konstrukcích aktivitami souvisejícími s chůzí. S tím, jak pokroky v navrhování konstrukcí vedou k efektivnějším a lehčím nepravidelným konstrukcím, nabývá citlivost konstrukcí na vibrace na významu.
