Módulos adicionales para RFEM 5 - Otros

El módulo adicional RF-DEFORM realiza el análisis de deformaciones para barras individuales o conjuntos completos de barras, y le permite definir las deformaciones límite admisibles individualmente, en referencia al sistema no deformado o extremos de barras desplazados.

El módulo adicional le permite realizar el análisis de flechas de barras y conjuntos de barras, seleccionar los elementos a calcular, relacionar las deformaciones límite con las direcciones de las barras, incluir longitudes o valores de deformación, realizar un análisis de deformaciones para valores extremos de acciones y seleccionar unidades.

El módulo adicional RF-MOVE genera casos de carga desde diferentes posiciones de cargas en movimiento, como grúas o vehículos en puentes. También es posible crear una combinación de resultados envolvente al generar cargas.

Los datos de entrada se introducen en solo dos ventanas. Junto con la generación rápida de casos de carga en RFEM 5, esto puede ahorrarle mucho tiempo.

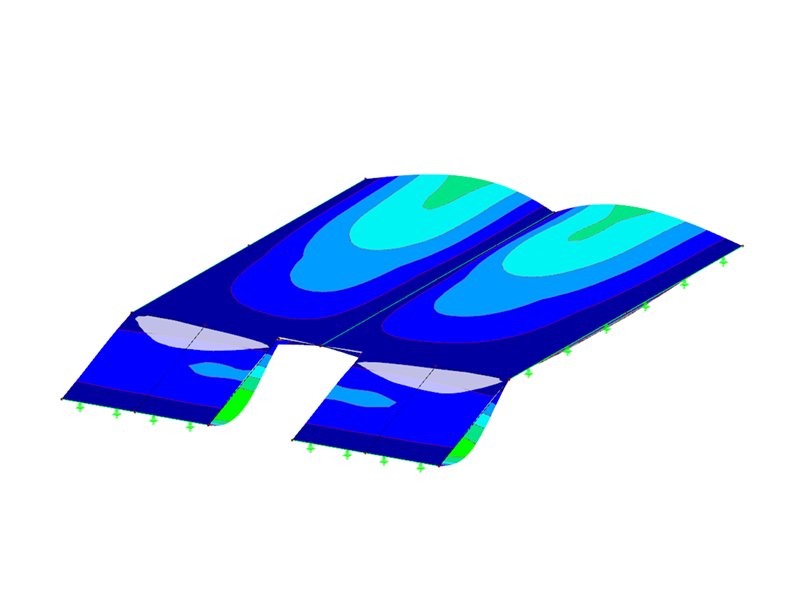

El módulo adicional RF-MOVE Surfaces de RFEM 5 crea casos de carga desde diferentes posiciones de cargas en movimiento, como por ejemplo, vehículos en puentes. Además, puede generar una combinación de resultados envolvente.

Los datos de entrada están limitados a cuatro ventanas de entrada. Junto con la generación rápida de casos de carga en RFEM 5, esto puede ahorrarle mucho tiempo.

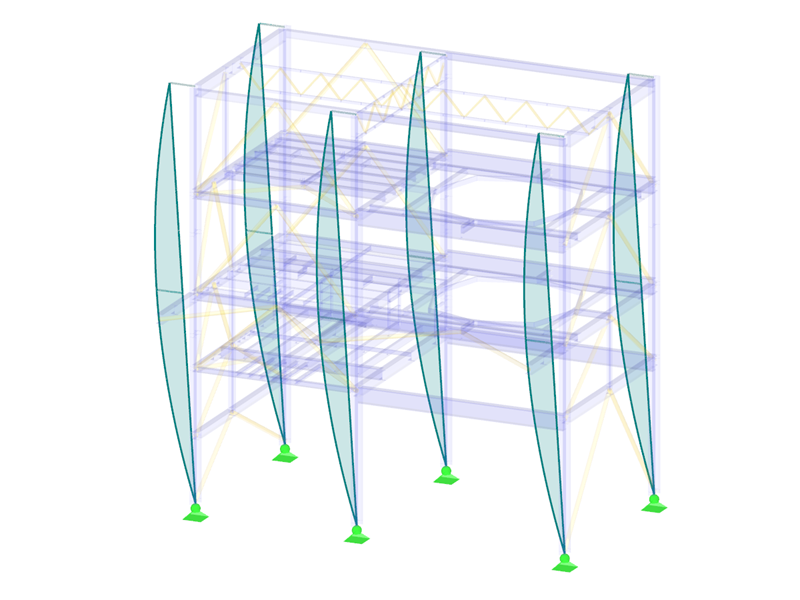

El módulo adicional RF-IMP se utiliza para generar automáticamente imperfecciones para cálculos geométricamente no lineales.

Por lo tanto, en RFEM 5, durante el cálculo según el segundo orden o se puede realizar un análisis de grandes deformaciones, incluyendo la estabilidad. Esto se aplica no solo a las estructuras de vigas, sino también a los modelos con elementos de láminas y sólidos.

RF-STABILITY realiza el análisis de estabilidad en RFEM 5 y determina los factores de carga crítica y los modos de estabilidad correspondientes para modelos con elementos de barras, láminas y sólidos. En este caso, es posible importar esfuerzos axiles de casos de carga o combinaciones de carga, y el módulo admite análisis de estabilidad no lineal.

El módulo adicional se especializa en el análisis de estabilidad utilizando el método de los valores propios. Le permite calcular modelos a partir de elementos de barras, láminas y sólidos, y realiza análisis de estabilidad no lineal. El módulo adicional proporciona cuatro solucionadores de ecuaciones para cálculos efectivos de diferentes modelos y la posibilidad de considerar modificaciones de rigidez de RFEM 5.

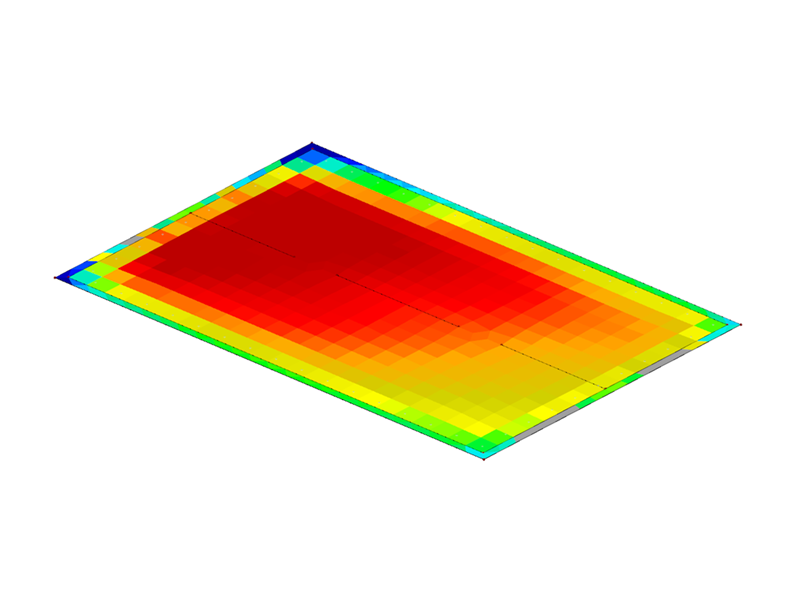

El módulo adicional RF-SOILIN permite la determinación del suelo elástico sobre la base de la capa de suelo y habilita. Proporciona una biblioteca ampliable de propiedades del suelo y considera varias muestras de suelo en diferentes ubicaciones dentro y fuera del edificio. Además, tiene en cuenta los niveles de agua subterránea y los efectos de los pozos de construcción y una capa inferior sólida del suelo.

Los resultados incluyen la determinación de los diagramas de tensiones y asientos, así como su representación gráfica.

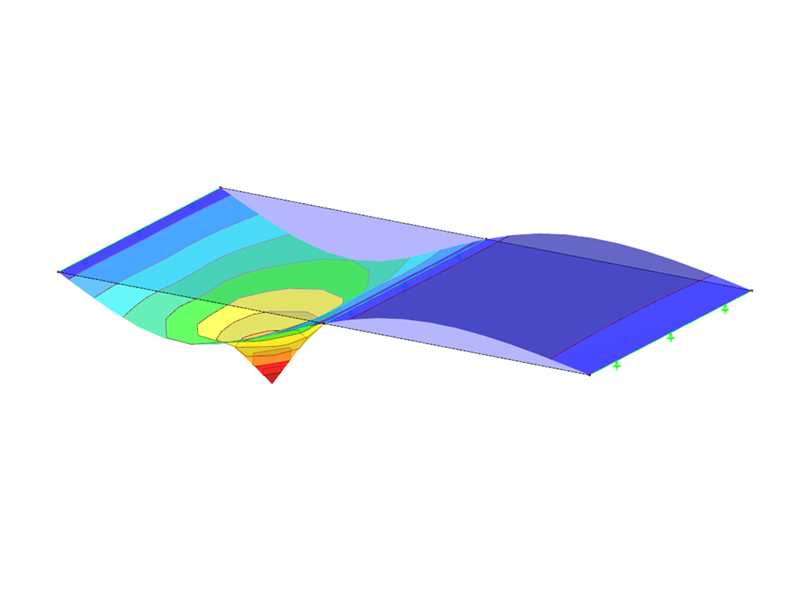

RF-INFLUENCE es un módulo adicional para RFEM 5 que genera líneas y superficies de influencia debido a un esfuerzo interno fijo, como un esfuerzo axil, un esfuerzo cortante o un momento flector.

Las líneas y superficies de influencia expresan gráficamente cómo una carga unitaria afecta las reacciones de la sección en todas las posiciones de carga posibles del modelo.

El módulo adicional RF-MAT NL le permite considerar el comportamiento no lineal del material en RFEM 5.

Hay una opción para acoplar superficies con los tipos de rigidez "Membrana" y "Membrana ortótropa" con los modelos de material "Isótropo elástico no lineal 2D/3D" e "Isótropo plástico 2D/3D" (se requiere el módulo adicional RF-MAT-NL ). Esta funcionalidad permite la simulación del comportamiento de deformación no lineal de, por ejemplo, láminas de ETFE.

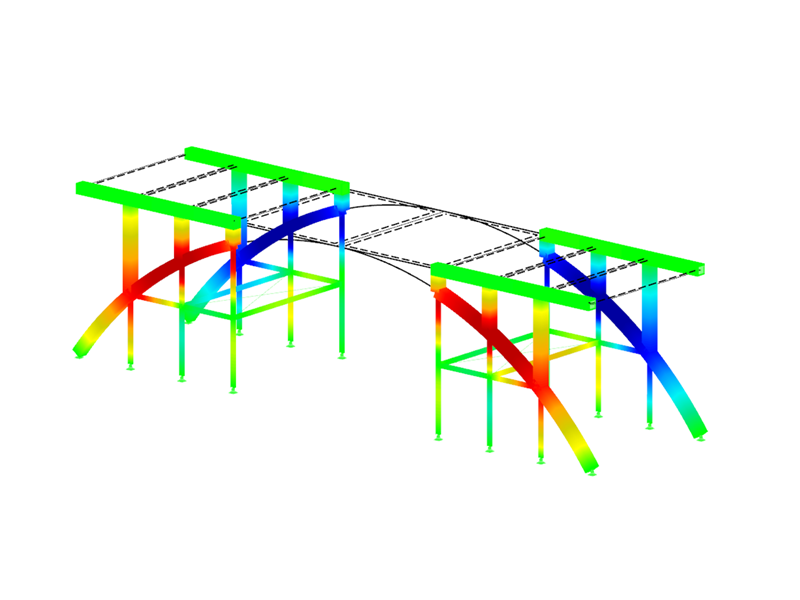

RF-STAGES es un módulo adicional que le permite calcular estructuras de barras (en RFEM 5 también estructuras de superficies y sólidos) teniendo en cuenta el proceso de construcción.

La desatención de la influencia del proceso de construcción puede conducir a errores en el cálculo de los modelos generales. Con RF-STAGES, puede analizar estas influencias y considerarlas hasta el punto del cálculo estructural.

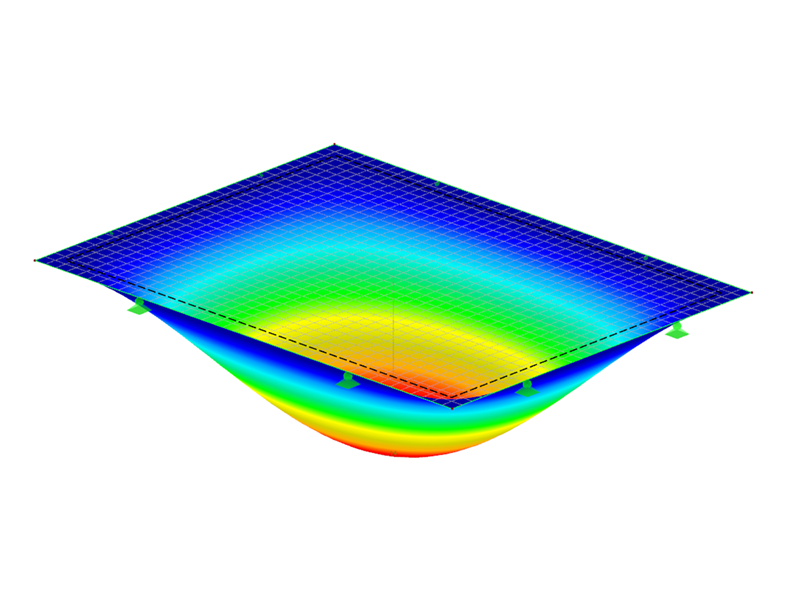

El módulo adicional RF-LAMINATE permite a los ingenieros realizar análisis de tensiones y deformaciones de superficies laminadas. El cálculo considera las uniones a cortante siguiendo la teoría de láminas.

Se crea una matriz de rigidez global local de la superficie respectiva a partir de la estructura de capas definida por el usuario. En este caso, el módulo adicional es adecuado para el cálculo de elementos de madera contralaminada y plásticos reforzados con fibras, por ejemplo.

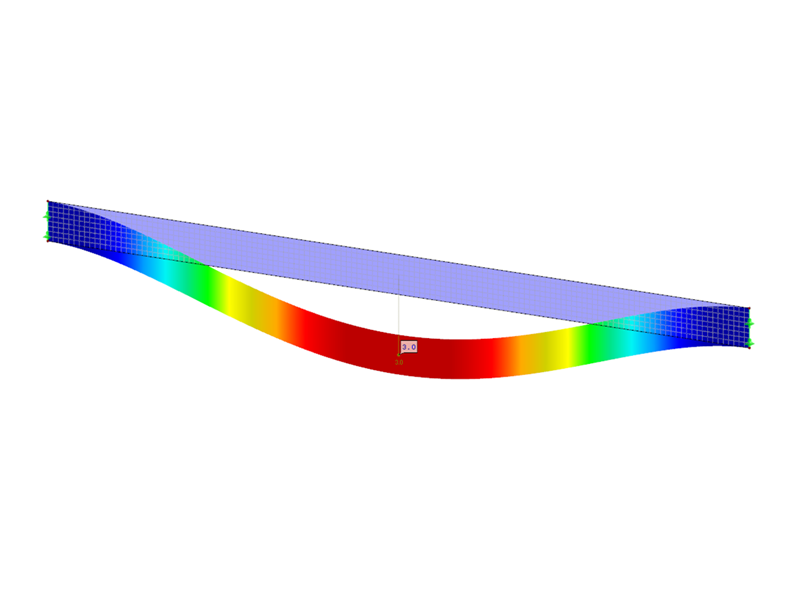

RF-LOAD-HISTORY es un módulo adicional de RFEM 5 que considera la deformación permanente (plástica) de las situaciones de carga anteriores. El cálculo se realiza para estructuras de placas y macizas. El módulo adicional RF-MAT NL es necesario para los cálculos en RF-LOAD-HISTORY.

El módulo adicional está diseñado para la determinación de los coeficientes de cimentación basados en los datos del suelo. Permite una representación realista de la interacción entre un edificio y el suelo, con una biblioteca ampliable de propiedades del suelo. El módulo admite la consideración de varias muestras de suelo en diferentes ubicaciones y el cálculo de los coeficientes de cimentación. Los resultados incluyen la determinación de los diagramas de tensiones y asientos, así como su representación gráfica.

RF-COM es una interfaz programable (API) basada en la tecnología COM. Usando esta interfaz, RFEM 5 se puede adaptar individualmente a sus requisitos y complementar con macros de entrada personalizados o programas de procesamiento posterior.

Este módulo adicional proporciona acceso de lectura y escritura a varios tipos de datos, permite el control externo de los cálculos y es compatible con los lenguajes de programación comunes, como Visual Basic y C++.

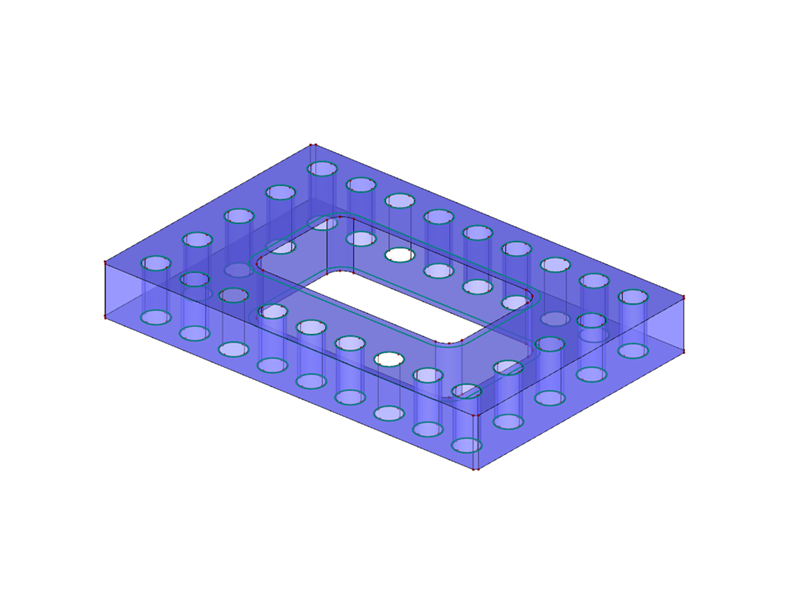

El módulo adicional RF-LINK amplía los formatos de archivo para importar a RFEM, incluyendo el formato de texto Acis estándar (.sat), la especificación de intercambio de gráficos inicial (.igs, .iges) y la norma para el intercambio de datos del modelo de producto (. stp, *.paso). Estos formatos le permiten importar geometrías de modelos en forma de líneas de contorno, superficies y sólidos simples. Puede importar los modelos como objetos de RFEM o capas de fondo para establecer los puntos manualmente. La calidad del modelo depende de la aplicación de exportación, y la importación se realiza exclusivamente por medio de archivos

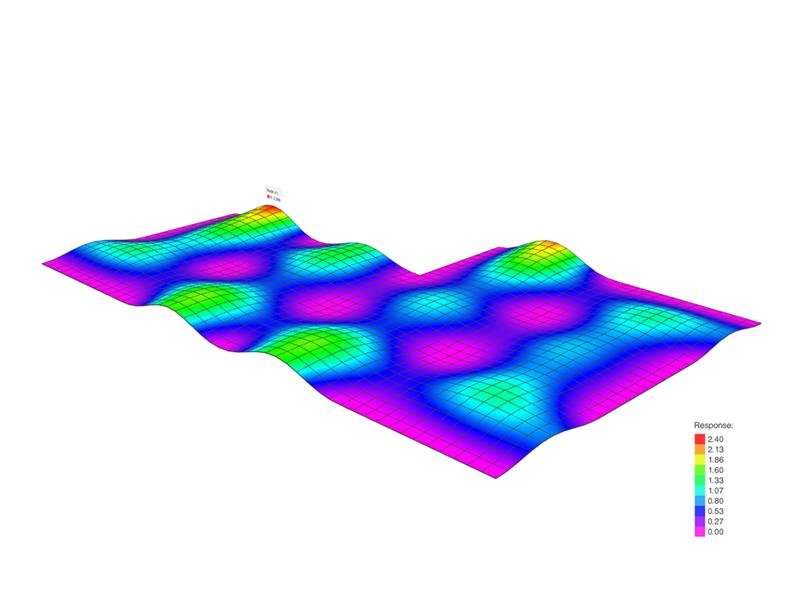

CADS Footfall Analysis es un software de posprocesamiento que se puede utilizar junto con RFEM 5 para realizar cálculos de análisis de respuesta de pisadas. La respuesta a las pisadas es de interés para los usuarios preocupados por la vibración inducida en sus estructuras debido a las actividades relacionadas con andar o correr. A medida que los avances en el diseño estructural dan como resultado estructuras irregulares más eficientes y ligeras, la sensibilidad de las estructuras a la vibración se vuelve cada vez más significativa.
