RFEM 5-Zusatzmodule - Sonstige

Das Zusatzmodul RF-DEFORM ermöglicht den Verformungsnachweis für Einzelstäbe oder komplette Stabzüge und erlaubt die individuelle Festlegung der zulässigen Grenzverformungen, sei es bezogen auf das unverformte System oder die verschobenen Stabenden.

Das Zusatzmodul bietet Durchbiegungsnachweise für Stäbe und Stabzüge, ermöglicht die Auswahl der zu bemessenden Elemente, den Bezug der Grenzverformungen auf Stabrichtungen, Einbeziehung von Längen oder Verformungswerten, Verformungsnachweis für Extremwerte aus Einwirkungen und die Wahl der Einheiten.

Das Zusatzmodul RF-BEWEG erzeugt Lastfälle aus den verschiedenen Stellungen beweglicher Lasten wie z. B. Kranen oder Fahrzeugen auf Brücken. Bei der Generierung kann auch eine einhüllende Ergebniskombination angelegt werden.

Die Eingabe beschränkt sich auf zwei Masken. Damit ist in Verbindung mit der schnellen Lastfallgenerierung für RFEM 5 ein spürbarer Zeitgewinn gewährleistet.

Das RFEM 5-Zusatzmodul RF-BEWEG Flächen erzeugt Lastfälle aus den verschiedenen Stellungen beweglicher Lasten wie z. B. Fahrzeugen auf Brücken. Zusätzlich kann eine umhüllende Ergebniskombination generiert werden.

Die Eingabe beschränkt sich auf vier Masken. Damit ist in Verbindung mit der schnellen Lastfallgenerierung für RFEM 5 ein spürbarer Zeitgewinn gewährleistet.

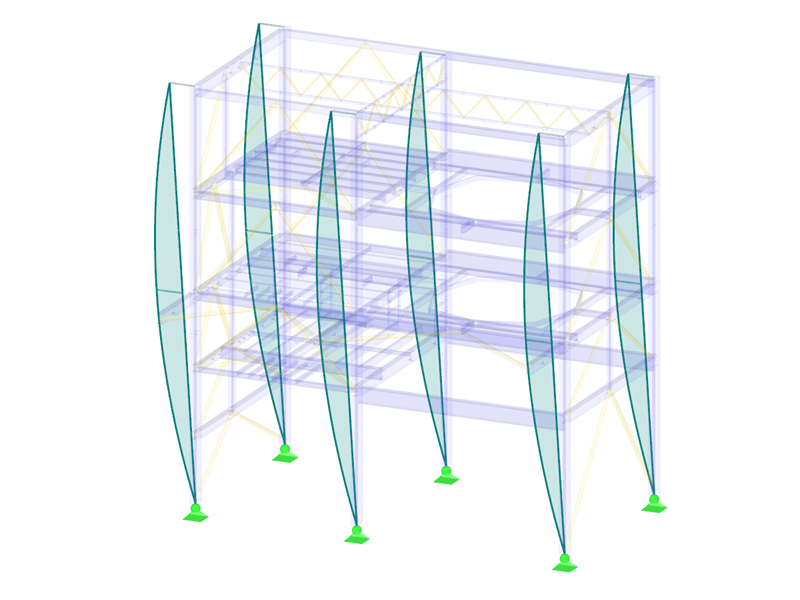

Das Zusatzmodul RF-IMP dient der automatischen Erzeugung von Imperfektionen für die geometrisch nichtlineare Berechnung.

Damit können in RFEM 5 im Zuge der Berechnung nach Theorie II. oder III. Ordnung Tragsicherheitsnachweise einschließlich der Stabilität durchgeführt werden. Das gilt nicht nur für Stabtragwerke, sondern auch für Modelle mit Schalen- und Volumenelementen.

RF-STABIL führt in RFEM 5 Stabilitätsuntersuchungen durch und ermittelt kritische Lastfaktoren sowie zugehörige Stabilitätsfiguren für Modelle mit Stab-, Schalen- und Volumenelementen. Dabei können Normalkräfte aus Lastfällen oder Lastkombinationen übernommen werden, und das Modul unterstützt nichtlineare Stabilitätsanalysen.

Das Zusatzmodul ist spezialisiert auf die Stabilitätsanalyse mittels der Eigenwertmethode. Es ermöglicht die Berechnung von Modellen aus Stab-, Schalen- und Volumenelementen und führt nichtlineare Stabilitätsanalysen durch. Das Zusatzmodul bietet vier Gleichungslöser für effektive Berechnungen verschiedener Modelle und die Möglichkeit, Steifigkeitsänderungen von RFEM 5 zu berücksichtigen.

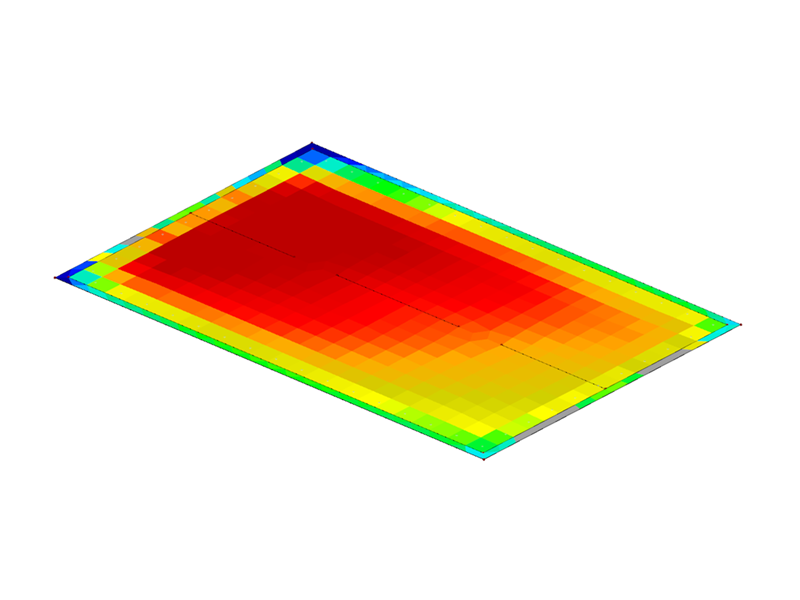

Das Zusatzmodul RF-SOILIN ermöglicht die Bestimmung des elastischen Baugrundes auf der Grundlage der Bodenschichtung und ermöglicht. Es bietet eine erweiterbare Bibliothek von Bodeneigenschaften und berücksichtigt mehrere Bodenproben an verschiedenen Stellen innerhalb und außerhalb des Gebäudes. Darüber hinaus berücksichtigt es Grundwasserstände und Beeinträchtigungen durch Baugruben und eine feste unterste Bodenschicht.

Die Ergebnisse umfassen die Ermittlung der Spannungsverläufe und Setzungen sowie deren grafische Darstellung.

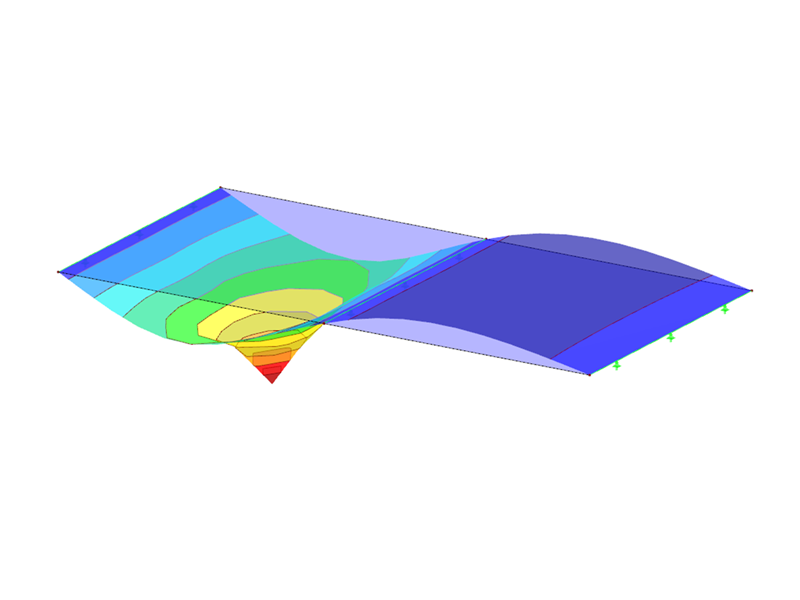

RF-INFLUENCE ist ein Zusatzmodul für RFEM 5 zur Erzeugung von Einflusslinien und -flächen infolge einer festen Schnittgröße, wie z. B. Normalkraft, Querkraft oder Biegemoment.

Einflusslinien und -flächen drücken in grafischer Form aus, wie sich eine Einheitslast auf die Schnittreaktionen an allen möglichen Belastungsstellen des Modells auswirkt.

Das Zusatzmodul RF-MAT NL ermöglicht die Berücksichtigung von nichtlinearem Materialverhalten in RFEM 5.

Es besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT-NL erforderlich). Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.

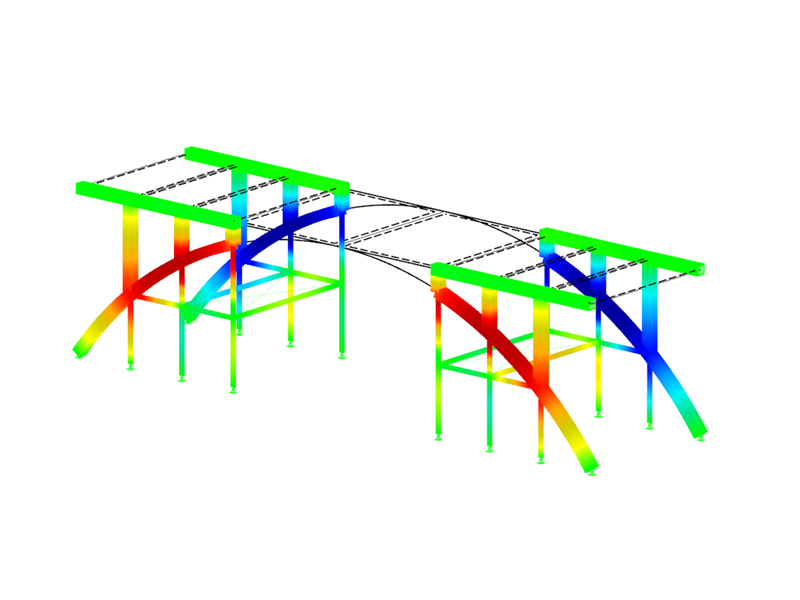

RF-STAGES ist ein Zusatzmodul, welches die Berechnung von Stabtragwerken (in RFEM 5 auch Flächen- und Volumentragwerke) unter Berücksichtigung des Bauablaufs ermöglicht.

Durch die Vernachlässigung des Einflusses des Bauablaufs können Fehler in der Berechnung von Gesamtmodellen entstehen. Mit RF-STAGES lassen sich diese Einflüsse analysieren und bis hin zur Bemessung des Tragwerks berücksichtigen.

Mit dem Zusatzmodul RF-LAMINATE bekommt der Ingenieur die Möglichkeit, Spannungs- und Durchbiegungsachweise von Laminatflächen zu führen. Die Berechnung mit Berücksichtigung des Schubverbundes erfolgt nach der Laminat-Theorie.

Aus dem benutzerdefinierten Schichtenaufbau wird eine lokale Gesamtsteifigkeitsmatrix der jeweiligen Fläche gebildet. Das Modul eignet sich z. B. für die Bemessung von Brettsperrholzelementen und Faser-Kunststoff-Verbunden.

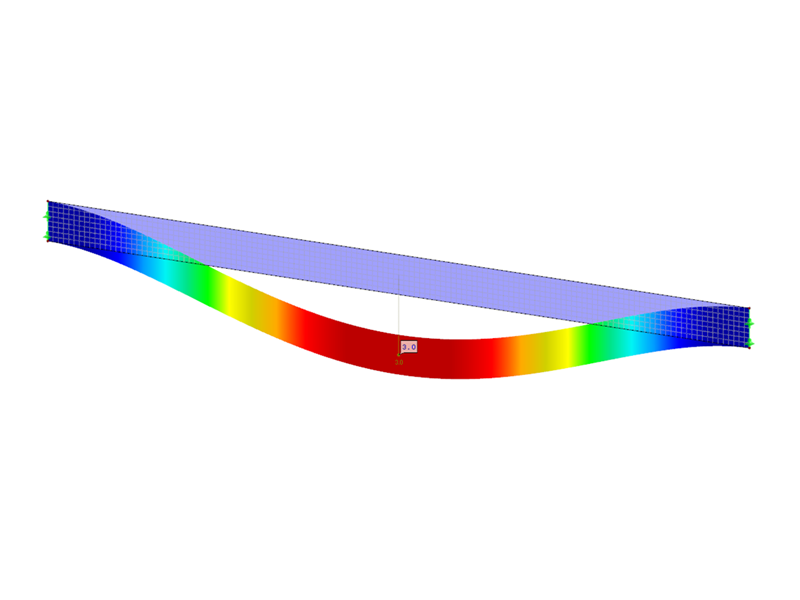

RF-LOAD-HISTORY ist ein RFEM 5-Zusatzmodul, welches die permanente (plastische) Verformung von vorherigen Belastungszuständen berücksichtigt. Die Berechnung erfolgt für Flächen- und Volumentragwerke. Für Berechnungen in RF-LOAD-HISTORY ist das Zusatzmodul RF-MAT NL erforderlich.

Das Zusatzmodul ist für die Ermittlung von Bettungskennwerten anhand von Baugrunddaten konzipiert. Es ermöglicht eine realistische Abbildung der Interaktion von Gebäude und Boden, mit einer erweiterbaren Bibliothek für Bodenkennwerte. Das Modul unterstützt die Berücksichtigung mehrerer Bodenproben an verschiedenen Stellen und die Berechnung von Bettungskoeffizienten. Die Ergebnisse umfassen die Ermittlung der Spannungsverläufe und Setzungen sowie deren grafische Darstellung.

RF-COM ist eine programmierbare Schnittstelle (API), welche auf der COM-Technologie basiert. Mit Hilfe dieser Schnittstelle kann RFEM 5 individuell an Ihre Anforderungen angepasst werden und um maßgeschneiderte Eingabemakros oder Nachlaufprogramme ergänzt werden.

Dieses Zusatzmodul es bietet Lesen- und Schreibzugriff auf verschiedene Datentypen, ermöglicht die externe Steuerung von Berechnungen, und ist kompatibel mit gängigen Programmiersprachen wie Visual Basic und C++.

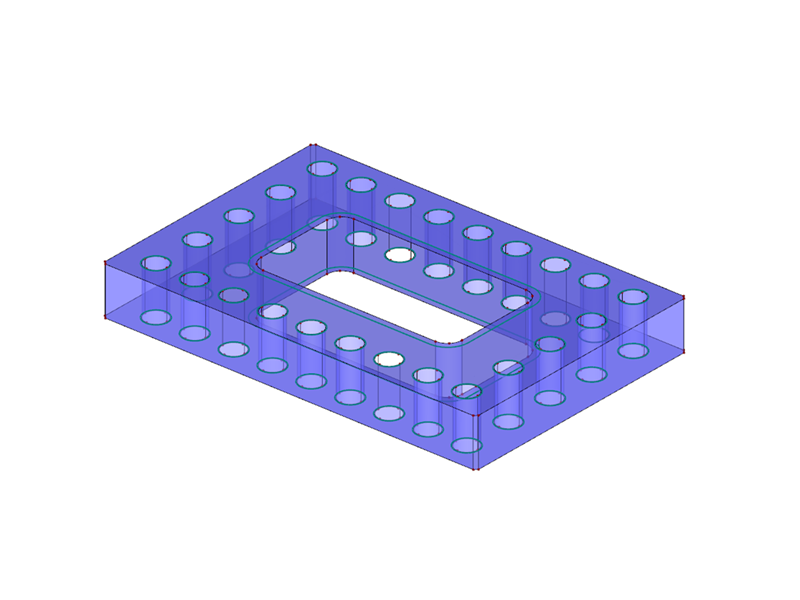

Das Zusatzmodul RF-LINK erweitert die Dateiformate für den Import in RFEM, einschließlich Standard Acis Text Format (.sat), Initial Graphics Exchange Specification (.igs, .iges), und Standard for the Exchange of Product Model Data (. stp, *.step). Diese Formate ermöglichen den Import von Modellgeometrien in Form von Berandungslinien, Flächen und einfachen Volumen. Die Modelle können als RFEM-Objekte oder Hintergrundfolien für manuelles Abgreifen von Punkten importiert werden. Die Qualität des Modells hängt von der exportierenden Anwendung ab, und der Import erfolgt ausschließlich über Dateien

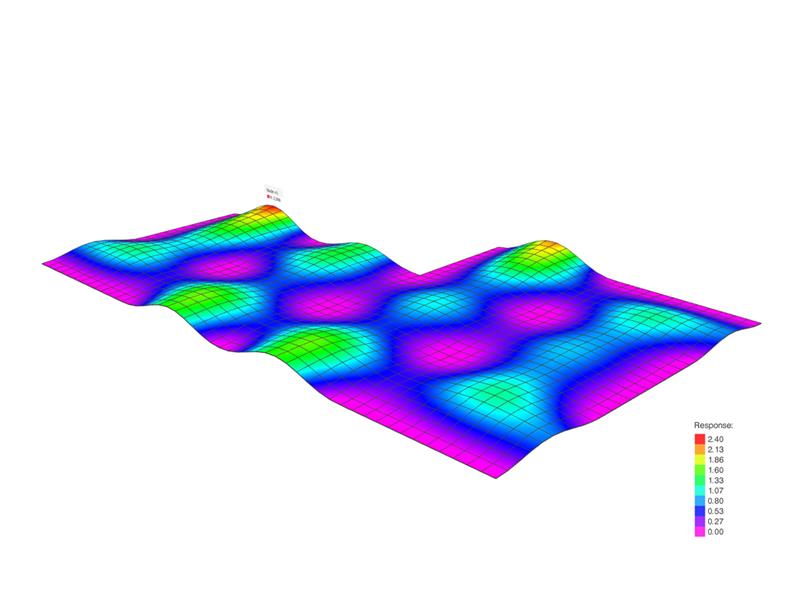

Die Footfall Analysis (Schrittfrequenzanalyse) ist eine von CADS entwickelte Nachbearbeitungssoftware, die in Verbindung mit RFEM 5 zur Berechnung der Analyse von einer Schrittfrequenzreaktion verwendet werden kann. Das Schrittfrequenzverhalten ist für Nutzer von Interesse, die sich Gedanken über die Schwingungen machen, die durch Gehen und Laufen in ihren Tragwerken entstehen. Da Fortschritte in der Tragwerksplanung zu effizienteren und leichteren unregelmäßigen Tragwerken führen, gewinnt die Schwingungsempfindlichkeit von Bauwerken zunehmend an Bedeutung.
