Moduli aggiuntivi di RFEM 5 - Altro

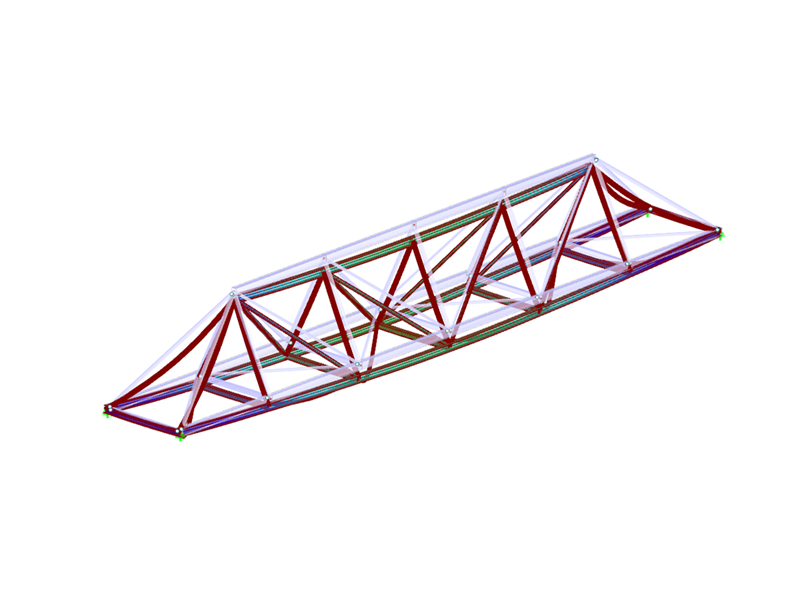

Il modulo aggiuntivo RF-DEFORM esegue l'analisi degli spostamenti generalizzati per singole aste o interi set di aste e consente di definire le deformazioni limite ammissibili individualmente, facendo riferimento al sistema non deformato o alle estremità delle aste spostate.

Il modulo aggiuntivo consente di eseguire l'analisi di inflessione di aste e set di aste, selezionare gli elementi da progettare, correlare gli spostamenti generalizzati limite alle direzioni delle aste, includere lunghezze o valori di deformazione, eseguire un'analisi degli spostamenti generalizzati per valori estremi dalle azioni e selezionare unità.

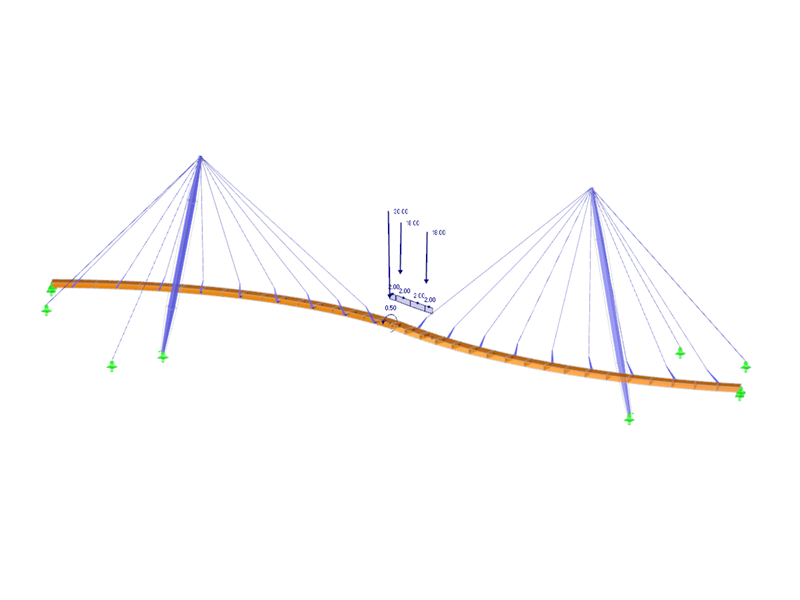

Il modulo aggiuntivo RF-MOVE genera casi di carico da diverse posizioni di carichi mobili, come gru o veicoli su ponti. È anche possibile creare una combinazione di risultati di inviluppo durante la generazione di carichi.

I dati di input sono limitati a due sole finestre di input. Insieme alla rapida generazione di casi di carico in RFEM 5, questo può farti risparmiare molto tempo.

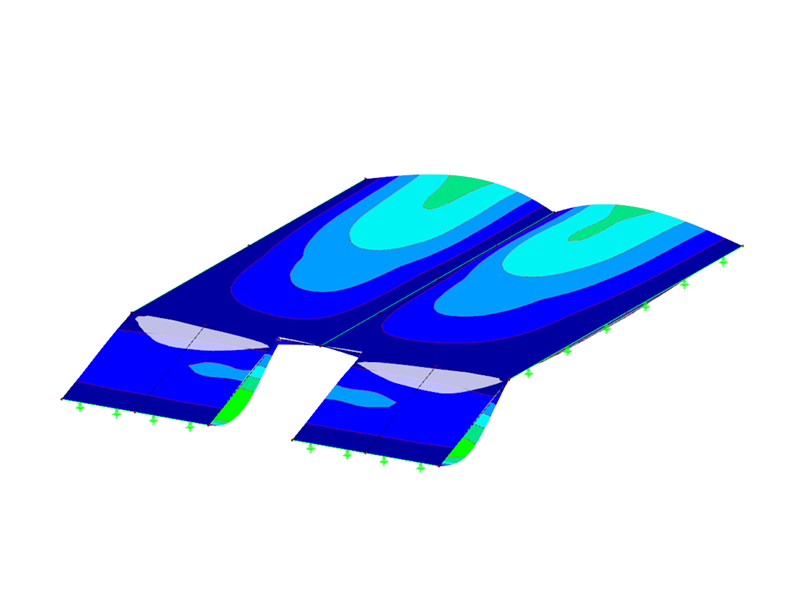

Il modulo aggiuntivo di RFEM 5 RF-MOVE Surfaces crea casi di carico da diverse posizioni di carichi mobili, come ad esempio i veicoli sui ponti. Inoltre, è possibile generare una combinazione di risultati di inviluppo.

I dati di input sono limitati a quattro finestre di input. Insieme alla rapida generazione di casi di carico in RFEM 5, questo può farti risparmiare molto tempo.

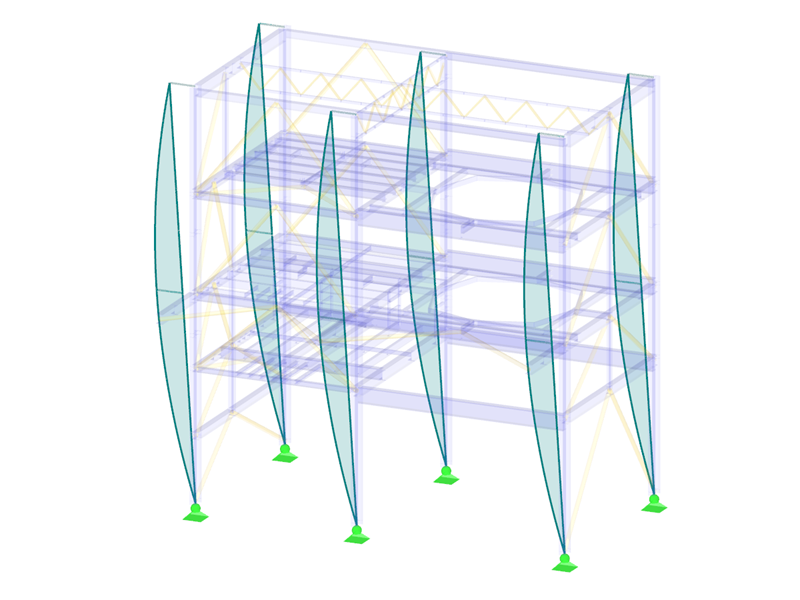

Il modulo aggiuntivo RF-IMP viene utilizzato per generare automaticamente imperfezioni per calcoli geometricamente non lineari.

Così, in RFEM 5, durante il calcolo secondo il secondo ordine o l'analisi di grandi spostamenti, compresa la stabilità, può essere eseguita. Questo vale non solo per le strutture intelaiate, ma anche per i modelli con gusci ed elementi solidi.

RF-STABILITY esegue l'analisi di stabilità in RFEM 5 e determina i coefficienti di carico critici e le corrispondenti modalità di stabilità per i modelli con aste, gusci ed elementi solidi. In questo caso, è possibile importare le forze assiali da casi di carico o combinazioni di carico e il modulo supporta analisi di stabilità non lineare.

Il modulo aggiuntivo è specializzato nell'analisi di stabilità utilizzando il metodo degli autovalori. Consente di calcolare i modelli da aste, gusci ed elementi solidi ed esegue l'analisi di stabilità non lineare. Il modulo aggiuntivo fornisce quattro risolutori di equazioni per calcoli efficaci di diversi modelli e la possibilità di considerare le variazioni di rigidezza di RFEM 5.

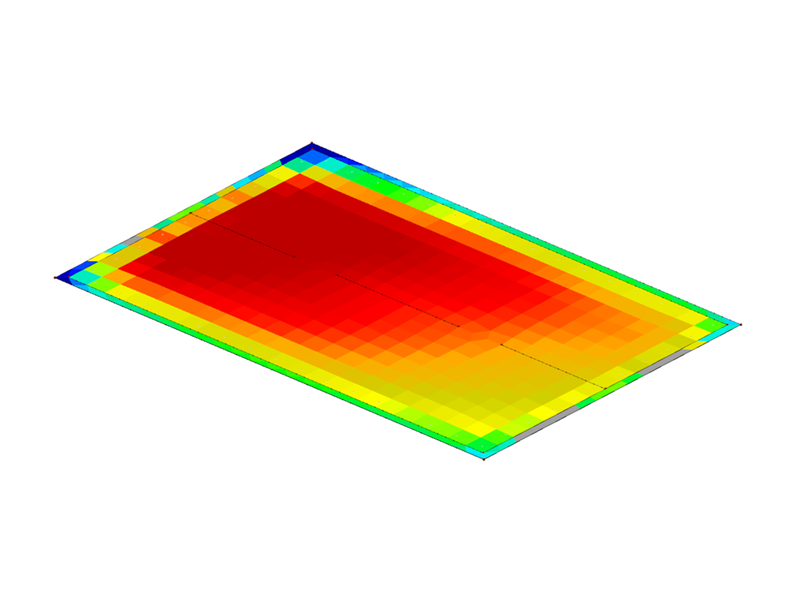

Il modulo aggiuntivo RF-SOILIN consente la determinazione del terreno elastico sulla base dello strato di terreno e consente. Fornisce una libreria estensibile di proprietà del terreno e considera diversi campioni di terreno in diverse posizioni all'interno e all'esterno dell'edificio. Inoltre, tiene conto dei livelli delle acque sotterranee e degli effetti delle fosse di costruzione e di uno strato di terreno solido inferiore.

I risultati includono la determinazione dei diagrammi delle tensioni e dei cedimenti, nonché la loro visualizzazione grafica.

RF-INFLUENCE è un modulo aggiuntivo per RFEM 5 che genera linee e superfici di influenza a causa di una forza interna fissa, come forza assiale, forza di taglio o momento flettente.

Le linee di influenza e le superfici esprimono graficamente come un carico unitario influenza le reazioni della sezione in tutte le possibili posizioni di carico del modello.

Il modulo aggiuntivo RF-MAT NL consente di considerare il comportamento non lineare del materiale in RFEM 5.

C'è un'opzione per accoppiare le superfici con i tipi di rigidezza "Membrana" e "Membrana ortotropa" con i modelli di materiale "Isotropo elastico non lineare 2D/3D" e "Isotropo plastico 2D/3D" (modulo aggiuntivo RF-MAT-NL richiesto ). Questa funzionalità consente, ad esempio, la simulazione del comportamento della deformazione non lineare delle lamine di ETFE.

RF-STAGES è un modulo aggiuntivo che consente di calcolare le strutture di aste (in RFEM 5 anche le strutture di superfici e solide) tenendo conto del processo di costruzione.

Trascurare l'influenza del processo di costruzione può portare a errori nel calcolo dei modelli complessivi. Con RF‑STAGES, è possibile analizzare queste influenze e considerarle fino al punto della progettazione strutturale.

Il modulo aggiuntivo RF-LAMINATE consente agli ingegneri di eseguire l'analisi delle tensioni e delle inflessioni delle superfici laminate. Il calcolo, che tiene conto dei collegamenti di taglio e segue la teoria delle strutture di materiali stratificati.

Una matrice di rigidezza globale locale della rispettiva superficie viene creata dalla struttura a strati definita dall'utente. In questo caso, il modulo aggiuntivo è adatto per la progettazione di elementi in legno a strati incrociati e plastica fibrorinforzata, ad esempio.

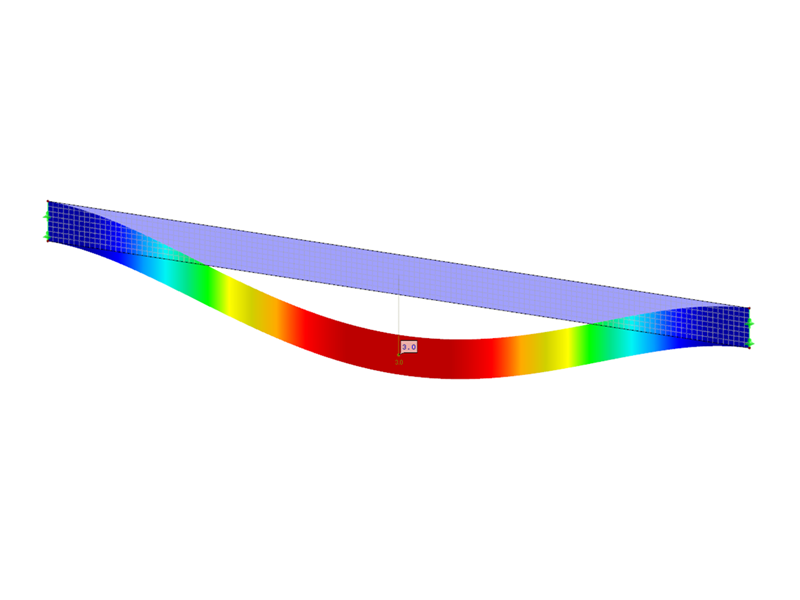

RF-LOAD-HISTORY è un modulo aggiuntivo di RFEM 5 che considera la deformazione permanente (plastica) delle situazioni di carico precedenti. Il calcolo viene eseguito per piastre e strutture solide. Il modulo aggiuntivo RF-MAT NL è necessario per i calcoli in RF-LOAD-HISTORY.

Il modulo aggiuntivo è progettato per la determinazione dei coefficienti di fondazione in base ai dati del terreno. Consente una rappresentazione realistica dell'interazione tra un edificio e il terreno, con una libreria estensibile di proprietà del suolo. Il modulo supporta la considerazione di diversi campioni di terreno in posizioni diverse e il calcolo dei coefficienti di fondazione. I risultati includono la determinazione dei diagrammi delle tensioni e dei cedimenti, nonché la loro visualizzazione grafica.

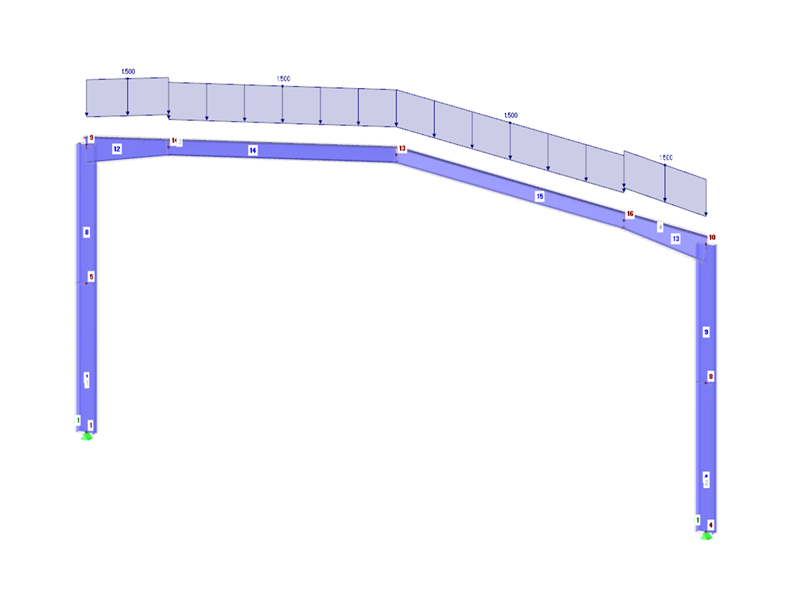

RF-COM è un'interfaccia programmabile (API) basata sulla tecnologia COM. Utilizzando questa interfaccia, RFEM 5 può essere adattato individualmente alle tue esigenze e integrato con macro di input personalizzate o programmi di post-elaborazione.

Questo modulo aggiuntivo fornisce l'accesso in lettura e scrittura a vari tipi di dati, consente il controllo esterno dei calcoli ed è compatibile con i comuni linguaggi di programmazione, come Visual Basic e C++.

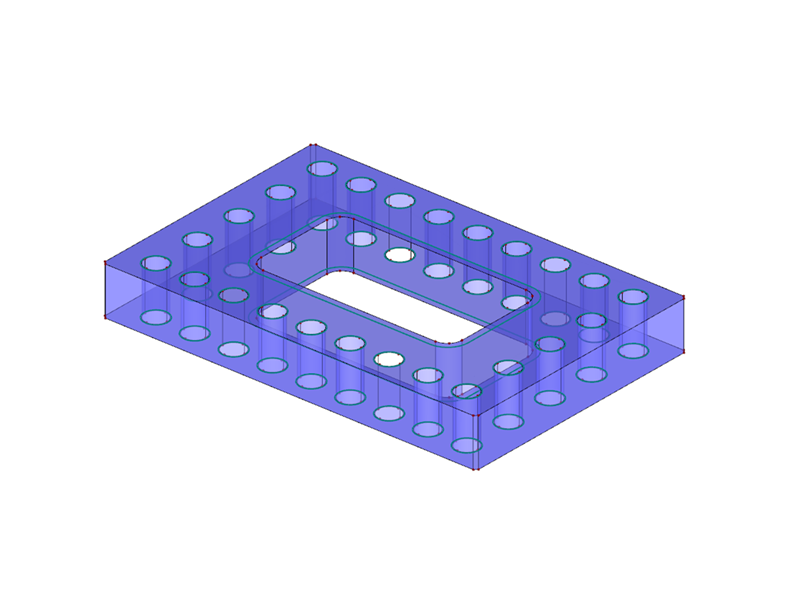

Il modulo aggiuntivo RF-LINK estende i formati di file per l'importazione in RFEM, inclusi lo standard Acis Text Format (.sat), la specifica iniziale per lo scambio di grafici (.igs, .iges) e la norma per lo scambio dei dati del modello di prodotto (. stp, *.step). Questi formati consentono di importare le geometrie del modello sotto forma di linee di contorno, superfici e solidi semplici. È possibile importare i modelli come oggetti RFEM o come layer di sfondo per impostare i punti manualmente. La qualità del modello dipende dall'applicazione di esportazione e l'importazione viene eseguita esclusivamente tramite file

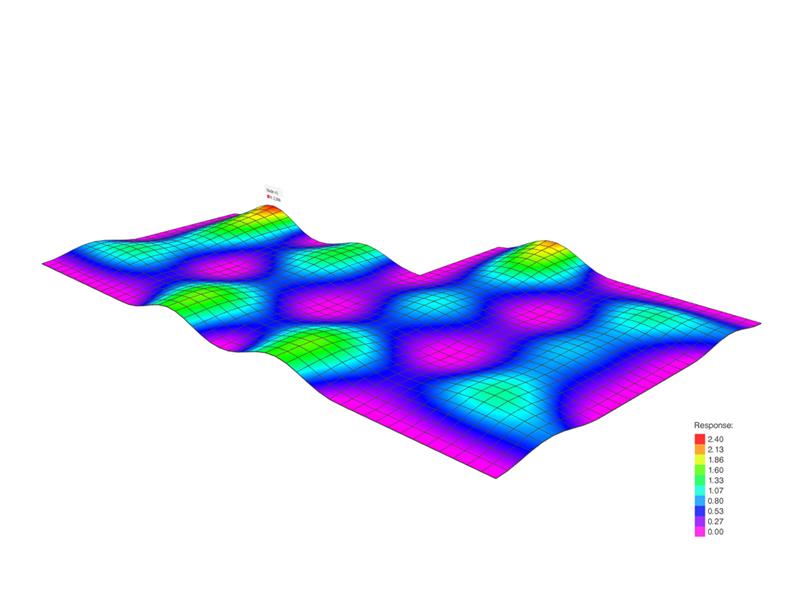

CADS Footfall Analysis è un software di post-elaborazione che può essere utilizzato in combinazione con RFEM 5 per eseguire calcoli di analisi della risposta al calpestio. La risposta al calpestio è di interesse per gli utenti preoccupati per le vibrazioni indotte nelle loro strutture a causa delle attività legate al calpestio. Poiché i progressi nella progettazione strutturale si traducono in strutture irregolari più efficienti e più leggere, la sensibilità alle vibrazioni delle strutture sta diventando sempre più significativa.
