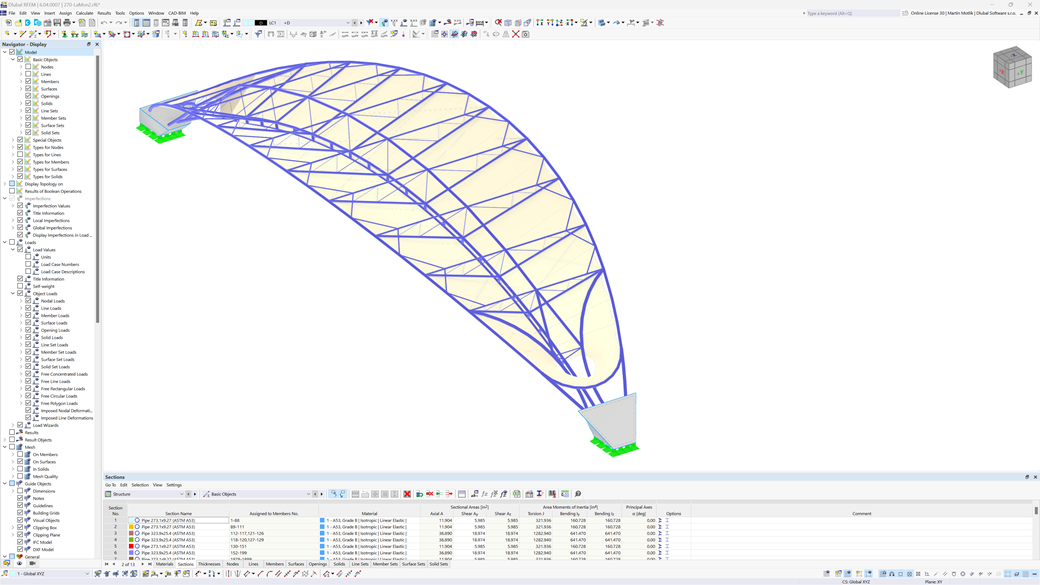

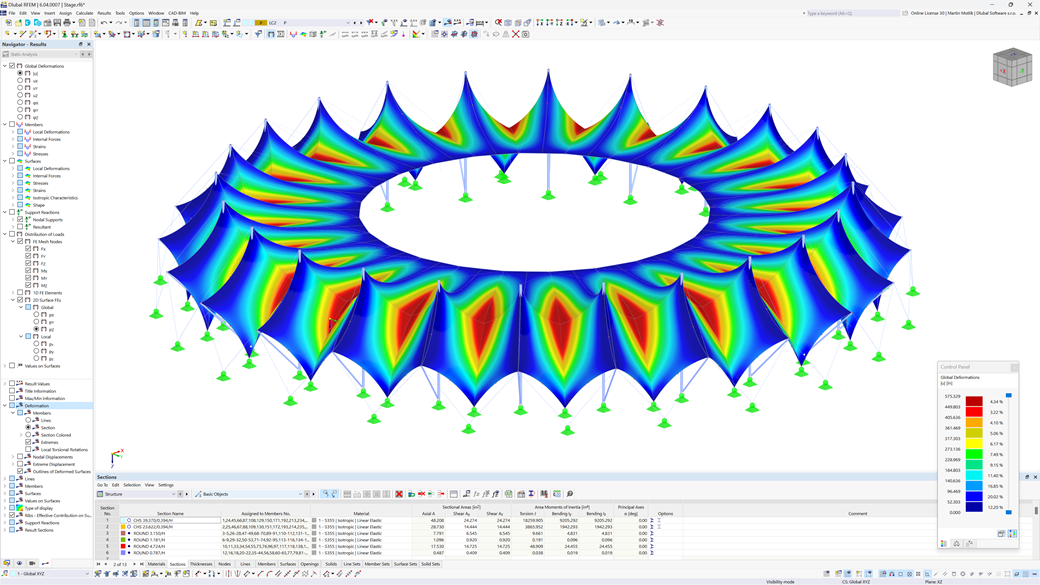

Form-finding para o RFEM 6

O módulo Form-finding determina a forma ideal de barras sujeitas a forças axiais e modelos de superfície com carga de tração. O programa determina a forma através do equilíbrio entre a força axial da barra ou a tensão da membrana e as condições de fronteira existentes.

A nova forma do modelo resultante com o estado da força impresso é lhe disponibilizada como um estado inicial aplicável universalmente para posterior cálculo de toda a estrutura.

Form-finding de estruturas de membrana, cabos e vigas

O módulo "Form-finding" procura a forma ideal de barras carregadas por força normal e modelos de superfícies carregados por tração. A forma resultante do modelo com o estado de força incorporado serve como um ponto de partida universalmente aplicável para o cálculo estrutural total.

O módulo "Form-finding" foi desenvolvido para identificar a forma ideal de barras sob carga normal e modelos de superfícies sob carga de tração
No form-finding, o programa considera o equilíbrio entre a força normal nas barras ou a tensão de membrana nas superfícies e as condições de contorno predefinidas
Através deste processo, surge uma nova forma de modelo com um estado de força impresso
A forma de modelo resultante é disponibilizada como um ponto de partida universalmente utilizável para o cálculo adicional da estrutura total

Requisitos de hardware e sistema

Form-finding para o RFEM 6

Vantagens

Simulação de um pré-tensionamento mecânico e pneumático
Consideração de pré-esforços isotrópicos e ortotrópicos nos sistemas de coordenadas cartesiano ou radial
Identificação de planos de tensão harmónica, formas sinclásticas, anticlásticas e combinadas

Simulação de almofadas de folha multicamada, considerando a lei dos gases ideais entre as camadas
Fornecimento da geometria global do modelo encontrado na forma para determinação das cargas de vento através de uma análise de vento opcional no túnel de vento digital RWIND

Dimensionado com o Form-finding para o RFEM 6

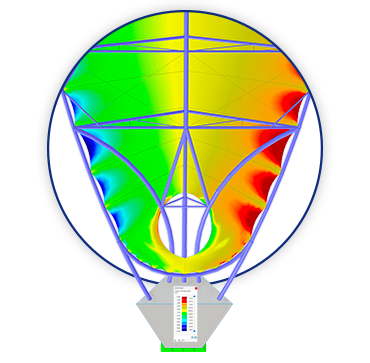

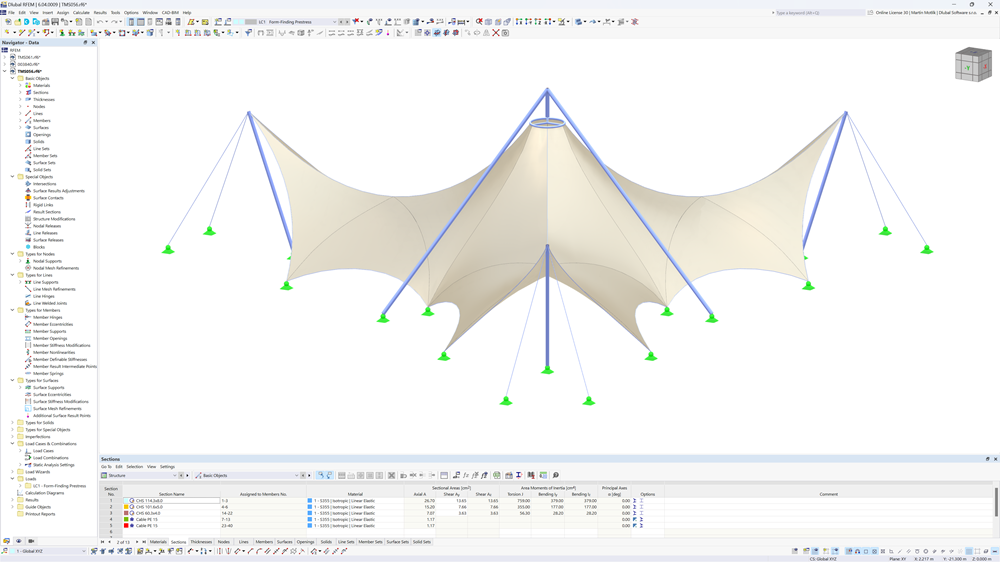

Estrutura de membrana tracionada

Aqui tem a opção de fazer o download do modelo de uma estrutura de membrana tracionada e abri-lo com o programa de elementos finitos RFEM.

Cobertura de estádio feita de membrana

Nesta página, tem a opção de fazer o download do modelo de uma cobertura de estádio feita de membrana e depois abri-lo no programa de elementos finitos RFEM.

Cobertura cónica assimétrica inclinada apoiada por mastro treliçado 3D e cabos

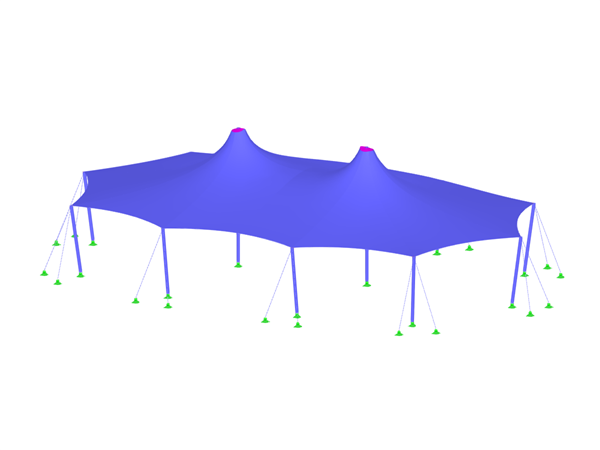

Cobertura cónica com cabos de suspensão

Faça aqui o download do modelo de uma cobertura cónica com cabos de suspensão e abra-o com o programa de elementos finitos RFEM.

Estrutura tensionada de tecido do Form-Finding

Nesta página, pode fazer o download do modelo de uma estrutura tensionada de tecido com determinação da forma e depois abri-lo no programa de elementos finitos RFEM.

outros modelos

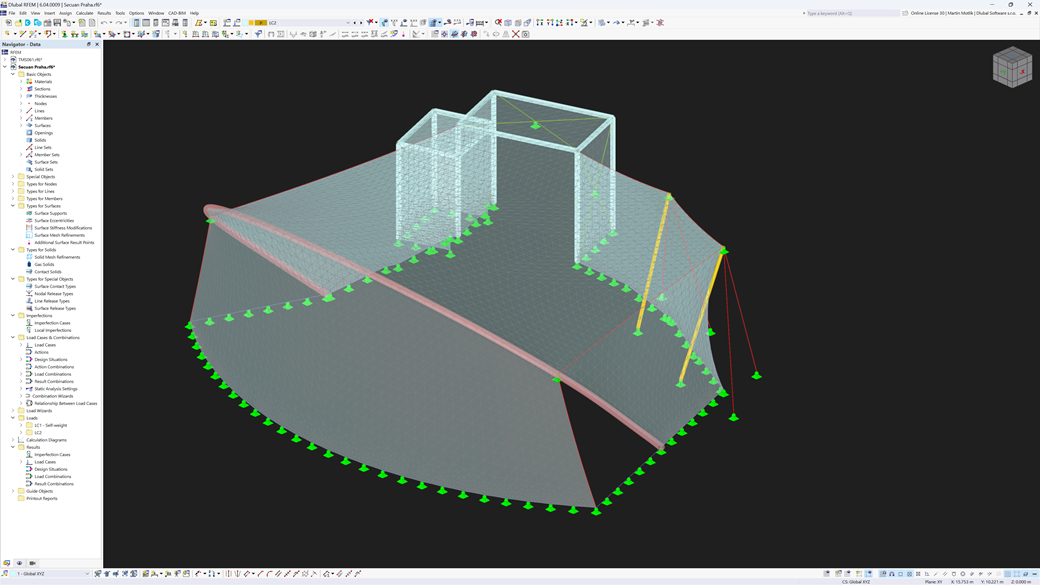

Entrada

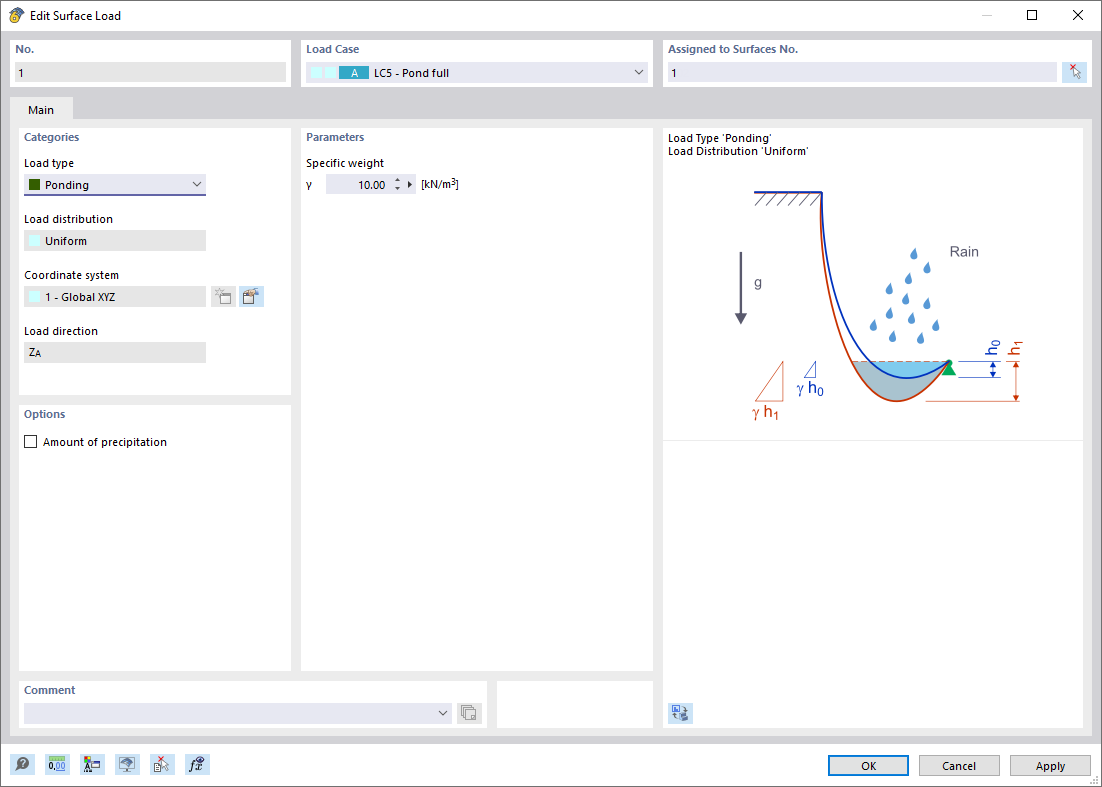

Ao ativar o módulo adicional Form-finding nos Dados gerais, é atribuído um efeito de definir a forma aos casos de carga com a categoria "Pré-esforço" associados a cargas de form-finding da biblioteca de cargas de barras, superfícies e sólidos. Este caso de carga de pré-esforço torna-se a análise de form-finding para o modelo completo com todos os elementos de barras, superfícies e sólidos definidos.

A definição da forma é feita através de cargas especiais de form-finding e definições de carga regulares. As cargas de form-finding descrevem o estado esperado de deformação ou força após o form-finding, enquanto as cargas regulares descrevem a carga externa no sistema completo.

Mais informação

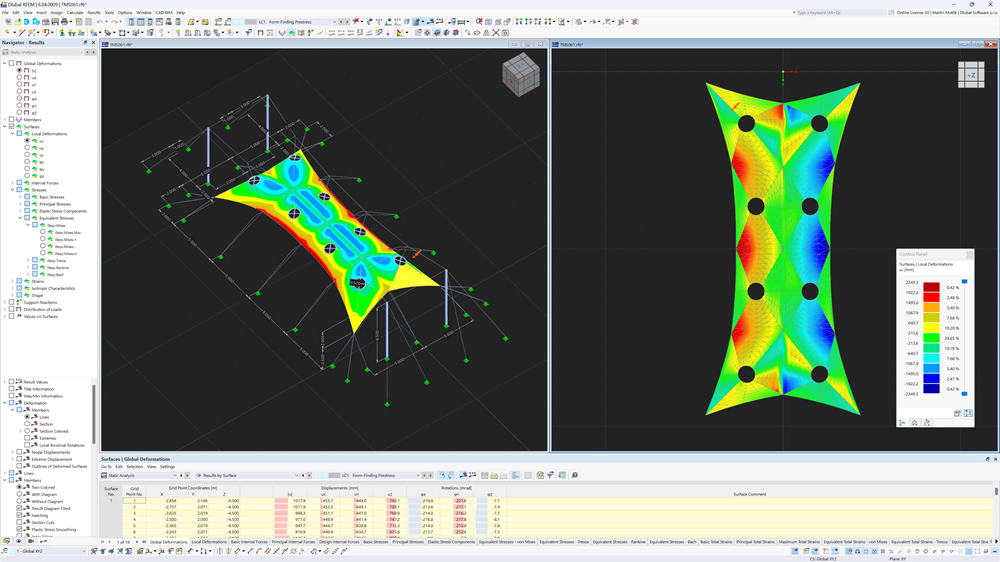

Cálculo

O cálculo de form-finfing é realizado através do deslocamento da geometria da malha utilizando o método de estratégia de referência atualizada (URS). Este método gera formas de equilíbrio que satisfazem aproximadamente as condições limite de form-finding especificadas (flecha, força e pré-esforço).

A abordagem integral da URS considera forças regulares, como peso próprio ou pressão pneumática, permitindo assim o cálculo de formas anticlasticas e sinclásticas para geometrias superficiais ou simétricas de rotação. Na prática, estão disponíveis dois métodos: método de tração para geometrias superficiais e método de projeção para geometrias cónicas com fixação horizontal.

Mais informação

Apoio fantástico e profissional

Gostaria apenas de fazer um breve comentário para desejar muitas felicidades a todos na Dlubal e, em particular, para agradecer o apoio fantástico, completo e profissional que prestam.

Poderoso, fácil de utilizar, fácil de aprender...

Adotamos o software da Dlubal no nosso trabalho e não estamos nada arrependidos. Poderoso, fácil de utilizar, fácil de aprender, com resultados agradavelmente simples (uma vez configurado).

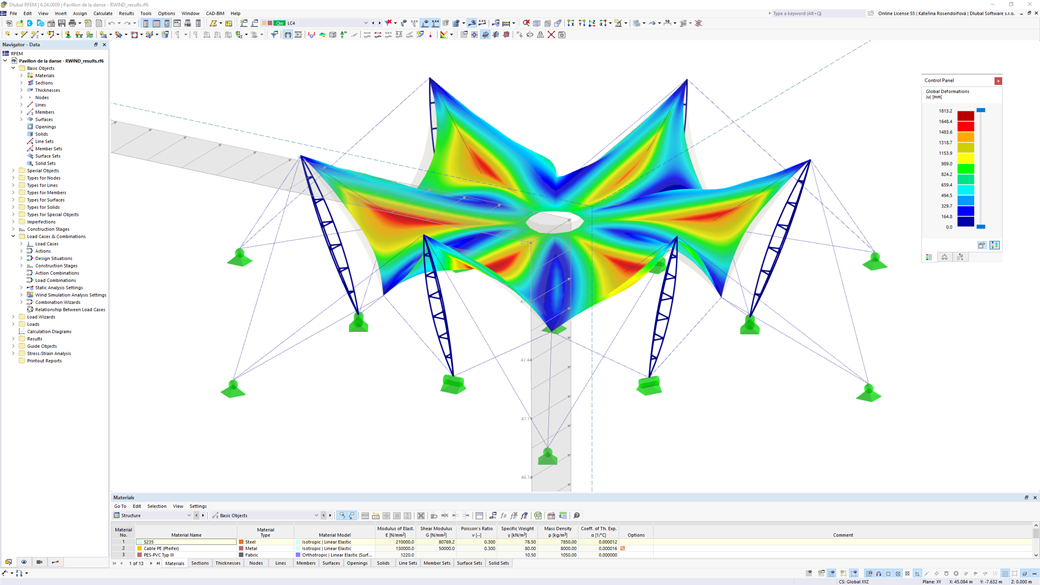

Propriedades

O módulo Form-finding é uma ferramenta inovadora para a análise e dimensionamento de estruturas de membranas e cabos sujeitas a tração e compressão. Através do método URS iterativo eficaz, permite a busca de formas ideais no sistema total.

Também suporta a aplicação de pré-esforço pneumático através de cargas de pressão de gás e a utilização de gás ideal numa membrana. As condições geométricas e baseadas em força para o form-finding de componentes de barras, bem como o pré-esforço isotrópico e ortotrópico de superfícies, oferecem possibilidades de construção versáteis.

Mais funções

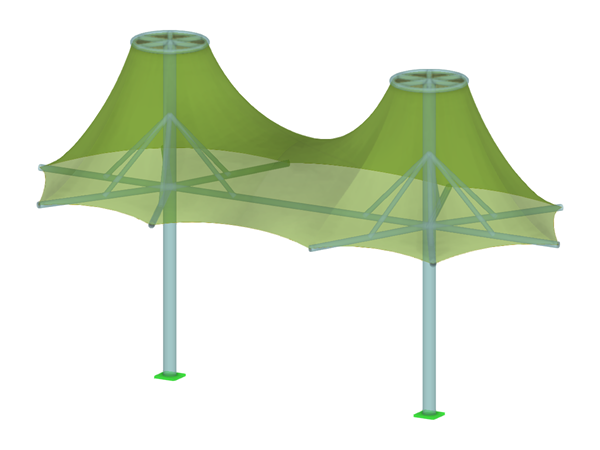

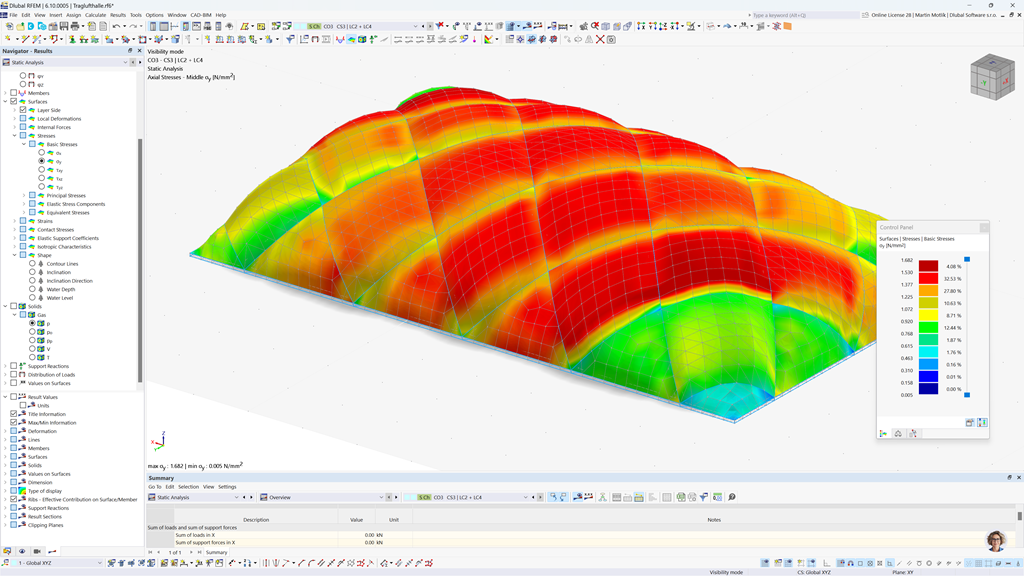

Form-finding para estruturas pneumáticas

O add-on de Busca de Forma no RFEM 6 permite a simulação realista de estruturas suportadas por ar ao determinar a sua forma com base no equilíbrio entre a pré-tensão interna e as cargas de pressão externa.

Isso permite aos engenheiros definir condições iniciais de pré-tensão, aplicar pressão interna e gerar a forma de equilíbrio natural das superfícies de membrana. As geometrias calculadas são então utilizadas para a análise estrutural completa, incluindo combinações de carga e fases de construção.

Veja em ação no nosso webinar gratuito sobre projeto de estruturas pneumáticas – desde a busca de forma até a análise final!

Seminário web gratuito

Funcionalidades

O módulo adicional form-finding é uma ferramenta poderosa para a procura de forma estável em estruturas cónicas. Organiza os requisitos numa condição de carga, utiliza materiais isotrópicos e ortotrópicos com diferentes pré-esforços, inclui modelos de material não lineares e permite processos de procura de forma em várias fases.

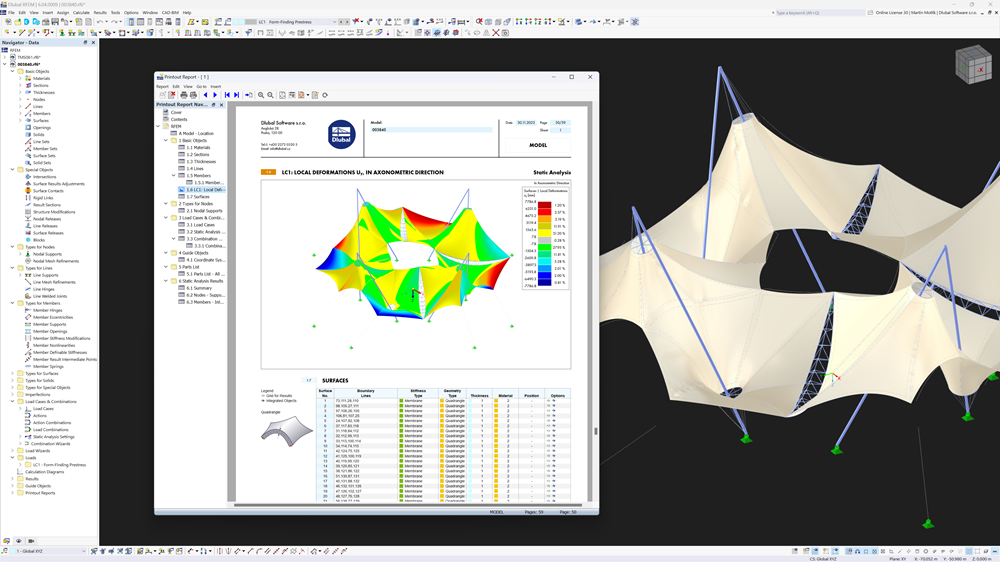

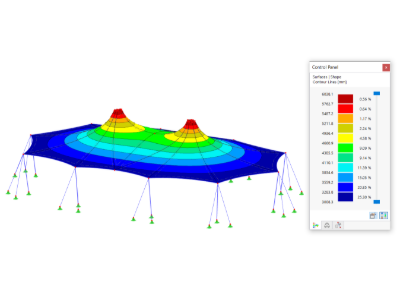

O resultado é um estado inicial universalmente aplicável com deformações forçadas e avaliação gráfica da forma através de diagramas de coordenação e inclinação coloridos. O estado inicial é atribuído automaticamente, e os resultados são exibidos no estado original e no estado deformado.

Mais informações
