Recherche de forme pour RFEM 6

Le module complémentaire Recherche de forme détermine la forme optimale des barres soumises à des efforts normaux et des modèless surfaciques sollicités en traction. Le logiciel permet de déterminer la forme via l'équilibre entre l'effort normal de barre ou la contrainte de membrane et les conditions aux limites existantes.

La nouvelle forme résultante du modèle avec les conditions de force imposée est disponible comme un état initial universellement applicable pour le calcul ultérieur de la structure globale.

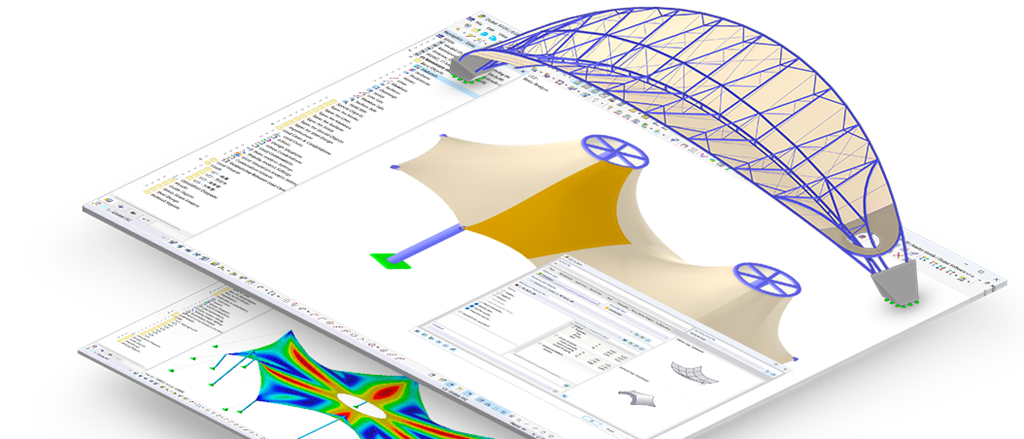

Bannière | Recherche de forme pour RFEM 6

Recherche de formes pour structures en membrane, câbles et poutres

L'extension "Détermination de la Forme" recherche la forme optimale des barres soumises à des charges normales et des modèles de surface soumis à la traction. La forme de modèle résultante avec un état de force imprimé sert de point de départ universellement applicable pour le calcul structurel global.

L'add-on "Recherche de Forme" a été développé pour identifier la forme optimale des barres sous charge axiale et des modèles surfaciques sous traction
Lors de la recherche de forme, le programme prend en compte l'équilibre entre la force axiale dans les barres ou la tension de membrane dans les surfaces et les conditions aux limites données
Ce processus génère une nouvelle forme de modèle avec un état de force imprimé
La forme de modèle résultante est mise à votre disposition en tant que point de départ universel pour le calcul ultérieur de la structure générale

Configuration système requise

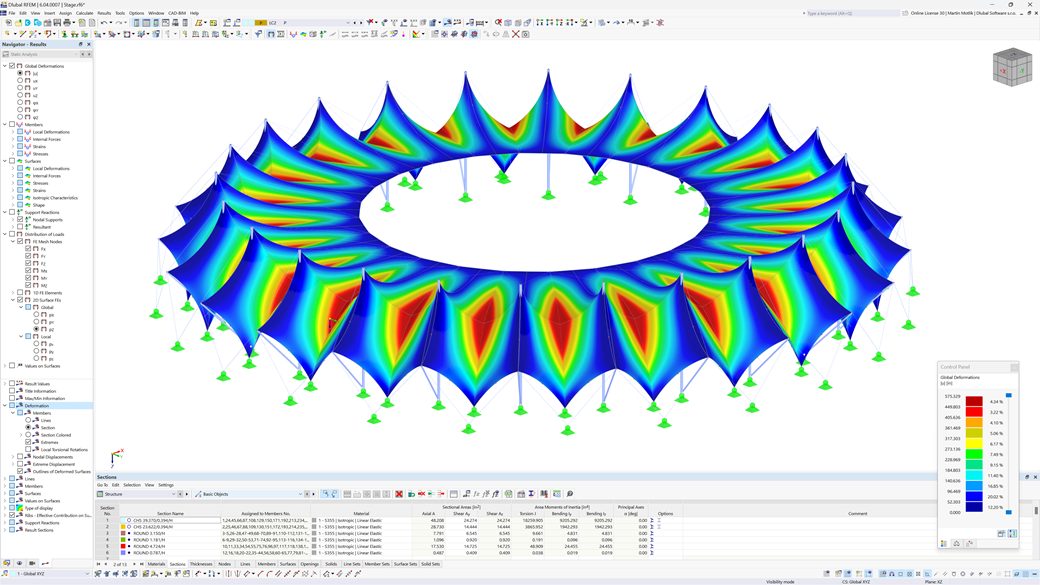

Formfinding pour RFEM 6

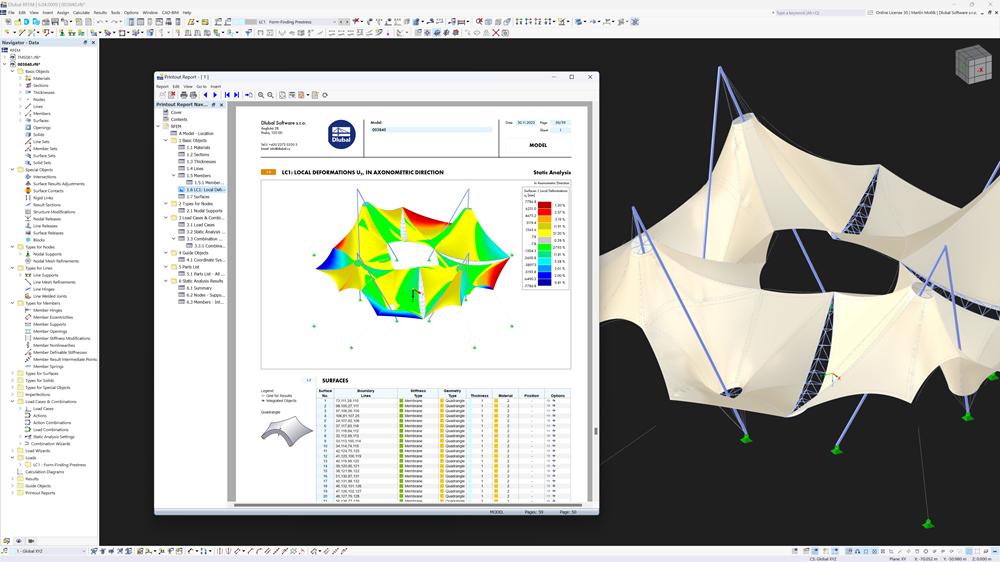

Recherche de forme pour RFEM 6 | rapport d'impression

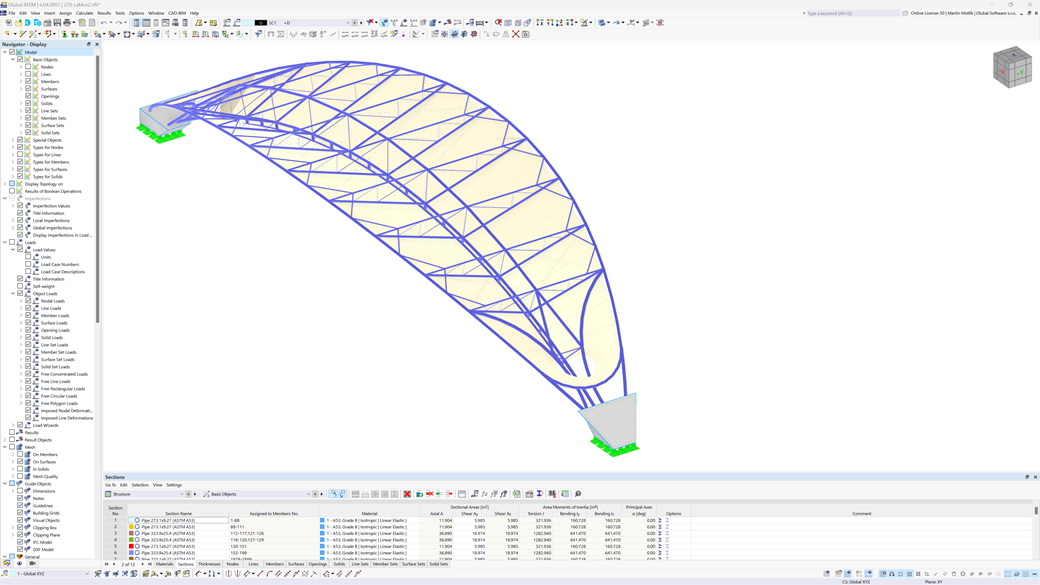

Forme de structure pour RFEM 6

Recherche de forme pour RFEM 6

Formfinding dans RFEM 6

Formfinding pour RFEM 6

Forme de structure pour RFEM 6

Recherche de forme pour RFEM 6

Formfinding dans RFEM 6

Formfinding pour RFEM 6

Fonctionnalités principales de Recherche de forme

Fonctionnalités Entrée Calcul résultats Toutes les fonctionnalités

Avantages

Simulation d'une précontrainte mécanique et pneumatique
Considération des précontraintes isotropes et orthotropes sur des systèmes de coordonnées cartésiennes ou radiales
Recherche de formes harmoniques planes, synclastiques, anticlastiques et mixtes

Simulation de coussins en feuilles multicouches en considérant la loi des gaz parfaits entre les couches
Mise à disposition de la géométrie globale du modèle de forme trouvée pour la détermination des charges de vent via une analyse de vent optionnelle dans la soufflerie numérique RWIND

Calculé avec Recherche de forme pour RFEM 6

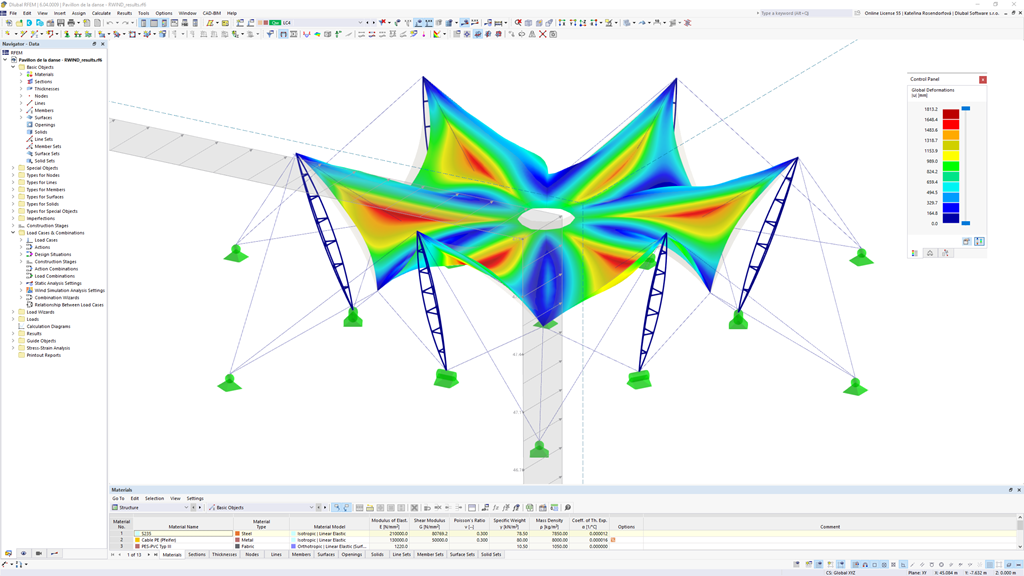

Structure à membrane tendue

Vous avez la possibilité de télécharger ici le modèle de cette structure métallique à membrane tendue et de l'ouvrir avec le logiciel de calcul de structure aux éléments finis RFEM.

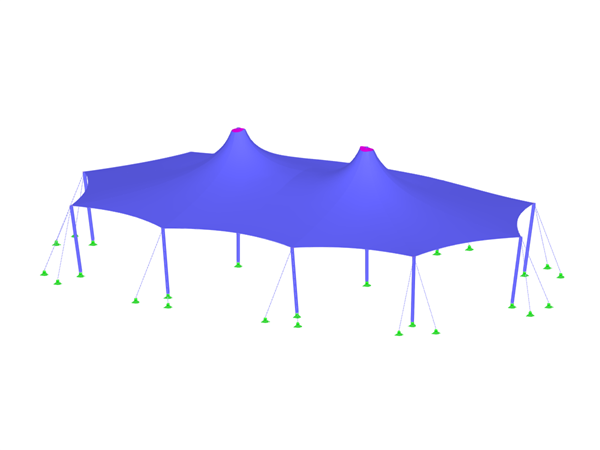

Toiture de stade en toiles tendues

Sur cette page, vous avez la possibilité de télécharger le modèle de cette toiture de stade en toiles tendues, puis de l'ouvrir dans le logiciel de calcul aux éléments finis RFEM.

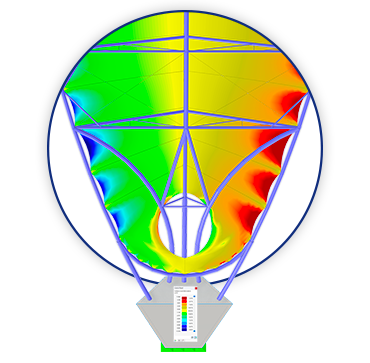

Toiture conique asymétrique inclinée soutenue par un mât en treillis 3D avec des câbles

Toiture conique avec câbles de suspension

Téléchargez ici le modèle de cette toiture conique avec câbles de suspension et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.

Structure en toile tendue pour la recherche de forme

Sur cette page, vous pouvez télécharger un modèle de structure de recherche de forme en toile tendue, puis l'ouvrir dans le logiciel de calcul aux éléments finis RFEM.

autres modèles

Saisie

En activant le module complémentaire Recherche de forme dans les données de base, des cas de charge avec la catégorie « Précontrainte » sont associés à un effet de recherche de forme avec des charges de barre, surface et solide du catalogue de charges. Ce cas de charge de précontrainte devient l’analyse de recherche de forme pour l’ensemble du modèle avec tous les éléments de barre, surface et solide définis.

La recherche de forme s’effectue par des charges de recherche de forme spéciales et des définitions de charges régulières. Les charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme, tandis que les charges régulières définissent le chargement externe du système global.

Calcul

Le calcul de recherche de forme se fait par déplacement de la géométrie du maillage à l’aide de la méthode URS (Updated Reference Strategy). Cette méthode génère des formes d'équilibre, qui satisfont approximativement les conditions limites de recherche de forme définies (flèche, force et précontrainte).

L’approche intégrale de l’URS prend en compte des forces régulières telles que le poids propre ou la pression pneumatique, ce qui permet de calculer des formes anticlatiques et synclastiques pour des géométries planes ou de révolution. En pratique, deux méthodes sont disponibles : la méthode des tirants pour les géométries planes et la méthode de projection pour les géométries coniques avec fixation horizontale.

Une assistance formidable

Je salue tous les collaborateurs de Dlubal et leur souhaite le meilleur. Je tiens notamment à vous remercier pour la formidable assistance approfondie que vous fournissez avec un grand professionnalisme.

Puissant, facile à utiliser, facile à prendre en main…

Nous avons adopté le logiciel Dlubal dans notre travail et n'avons pas regretté notre choix. Puissant, facile à utiliser, facile à prendre en main, avec une sortie de résultats heureusement simple (une fois configurée).

Propriétés

Le module complémentaire est un outil innovant pour l’analyse et la conception de structures de membranes et de câbles en traction, ainsi que de structures barres sous compression. Grâce à la méthode itérative efficace URS, il permet de rechercher des formes optimales dans le système global.

Il prend également en charge l’application de précontrainte pneumatique via des charges de pression de gaz et l’utilisation d’un gaz idéal dans une enveloppe membrane. Les critères géométriques et basés sur les forces pour la recherche de forme d’éléments de barre, ainsi que la précontrainte isotrope et orthotrope des surfaces, offrent de nombreuses possibilités de conception.

Plus de fonctionnalités

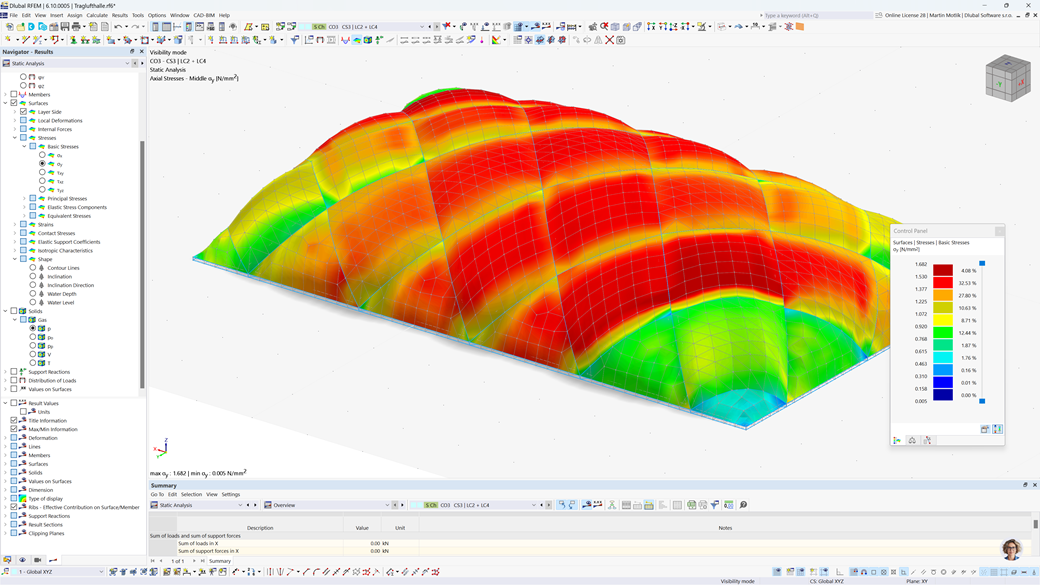

Recherche de forme pour les structures pneumatiques

L'add-on de recherche de forme dans RFEM 6 permet la simulation réaliste des structures gonflables en déterminant leur forme basées sur l'équilibre entre la précontrainte interne et les charges de pression externe.

Il permet aux ingénieurs de définir les conditions initiales de précontrainte, d'appliquer la pression interne, et de générer la forme d'équilibre naturelle des surfaces de membranes. Ces géométries calculées sont ensuite utilisées pour l'analyse structurelle complète, y compris les combinaisons de charges et les étapes de construction.

Voyez-le en action dans notre webinaire gratuit sur la conception de structures pneumatiques – de la recherche de forme à l'analyse finale !

Regarder le webinaire

Fonctionnalités

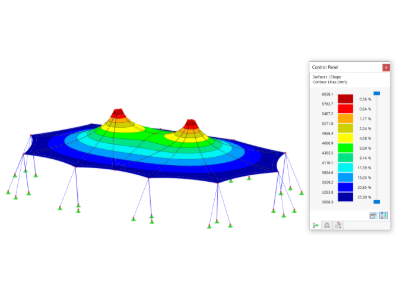

Le module complémentaire Recherche de forme est un outil puissant pour la recherche de formes stables de structures coniques. Il organise des exigences dans un état de charge, utilise des matériaux isotropes et orthotropes avec différentes précontraintes, inclut des modèles de matériaux non linéaires et permet des processus de recherche de forme à plusieurs étapes.

Le résultat est un état initial universel utilisé avec des déformations imposées et une évaluation graphique de la forme par des tracés colorés de coordonnées et d’inclinaison. L’état initial est assigné automatiquement, et les résultats sont affichés dans l’état initial et déformé.
