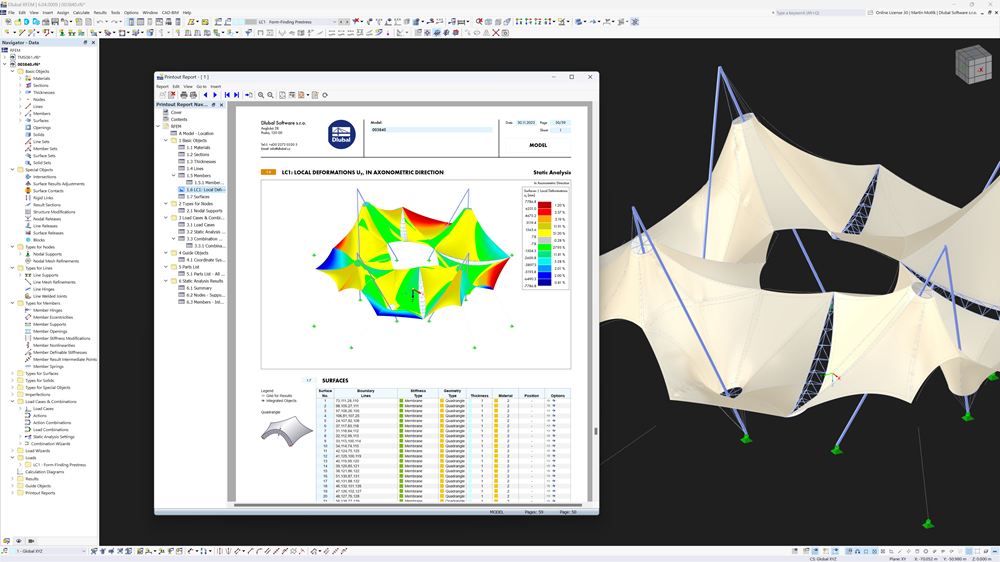

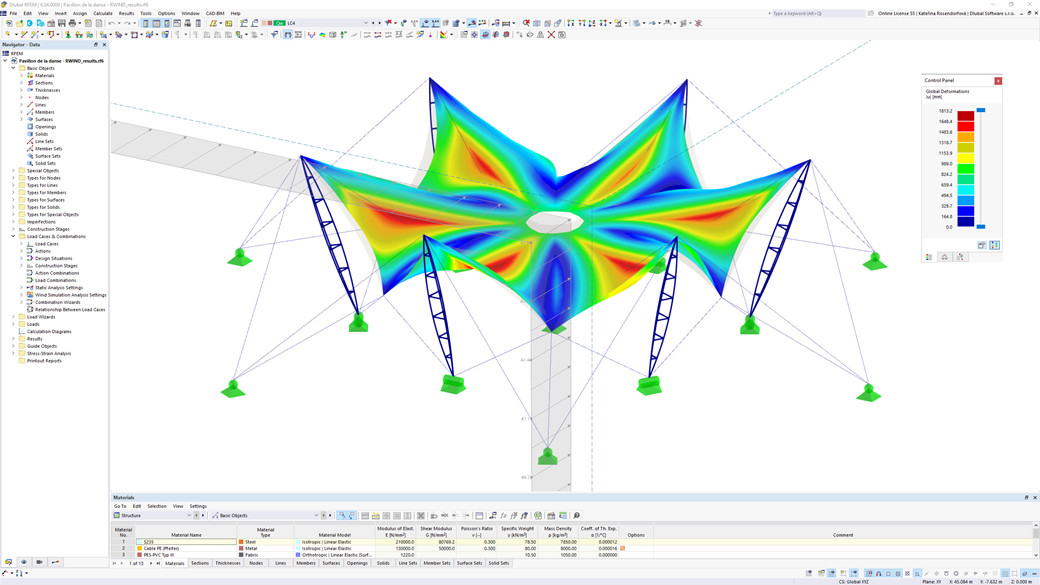

Form-finding per RFEM 6

L'add-on Form-finding individua la forma ottimale di aste sottoposte a forze assiali e dei modelli di superficie sottoposti a carichi di trazione. Il programma determina la forma in base all'equilibrio tra la forza assiale dell'elemento o la sollecitazione di membrana e le condizioni al contorno esistenti.

La nuova forma del modello risultante, con le condizioni di forza impresse, è disponibile come stato iniziale universalmente applicabile per il calcolo successivo dell'intera struttura.

Form-finding per strutture di membrane, funi e travi

L'add-on "Form-Finding" cerca la forma ottimale di aste soggette a normale e modelli di superfici soggetti a trazione. La forma del modello risultante con lo stato di forza impresso serve come punto di partenza universalmente applicabile per il calcolo complessivo della struttura portante.

Il add-on "Form-Finding" è stato sviluppato per identificare la forma ottimale di aste sotto carico assiale e di modelli di superfici sotto trazione
Durante la form-finding, il programma considera l'equilibrio tra la forza assiale nelle aste o la tensione della membrana nelle superfici e le condizioni al contorno prefissate
Attraverso questo processo, si crea una nuova forma del modello con uno stato di forza impresso
La forma del modello risultante viene messa a disposizione come punto di partenza universale per ulteriori calcoli dell'intera struttura

Requisiti hardware e di sistema

Form-Finding per RFEM 6

Form-Finding in RFEM 6

Form-Finding per RFEM 6

Form-Finding in RFEM 6

Form-Finding per RFEM 6

Caratteristiche principali di Form-Finding

Caratteristiche Input calcolo Risultati Tutte le funzioni

I suoi vantaggi

Simulazione di una pretensione meccanica e pneumatica
Considerazione delle precompressioni isotrope e ortotrope su sistemi di coordinate cartesiane o radiali
Identificazione di piani armonici di tensione, forme sinclastiche, anticlastiche e combinate

Simulazione di cuscini in lamina multistrato, considerando la legge del gas ideale tra gli strati
Fornitura della geometria complessiva del modello form-found per determinare i carichi del vento tramite un'analisi del vento opzionale nella galleria del vento digitale RWIND

Realizzato con Form-Finding per RFEM 6

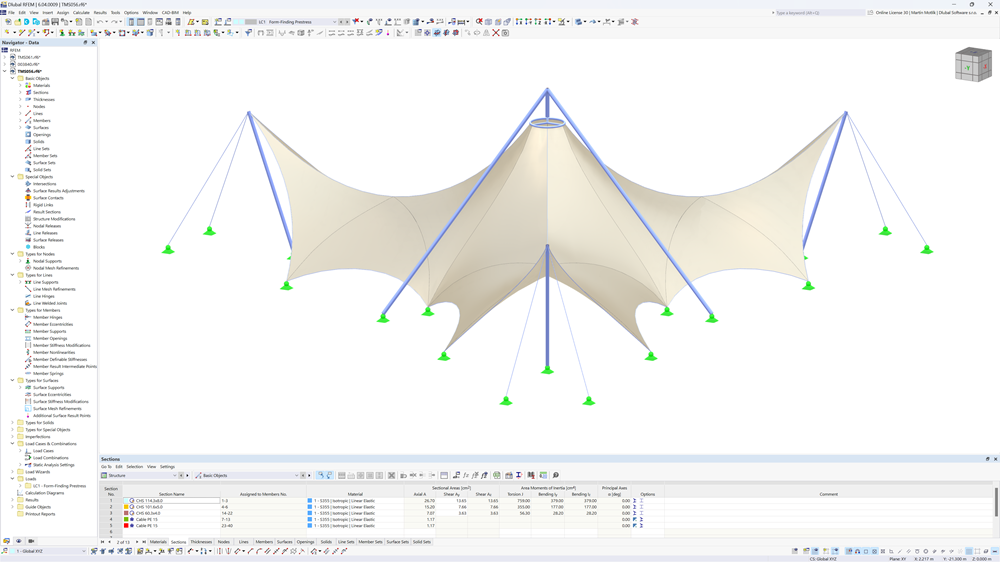

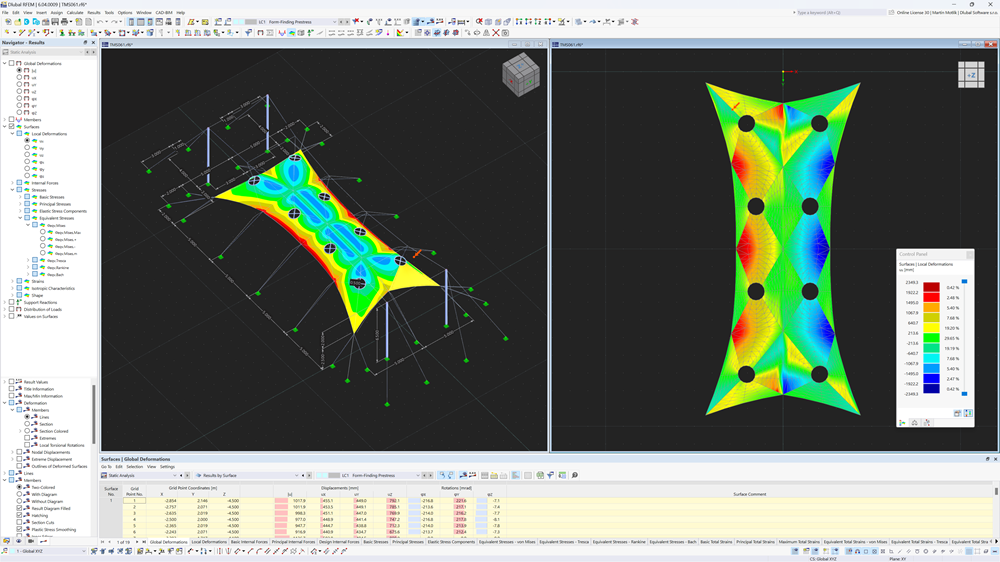

Tensostruttura a membrana

Qui hai la possibilità di scaricare il modello della tensostruttura e aprirlo con il programma agli elementi finiti RFEM.

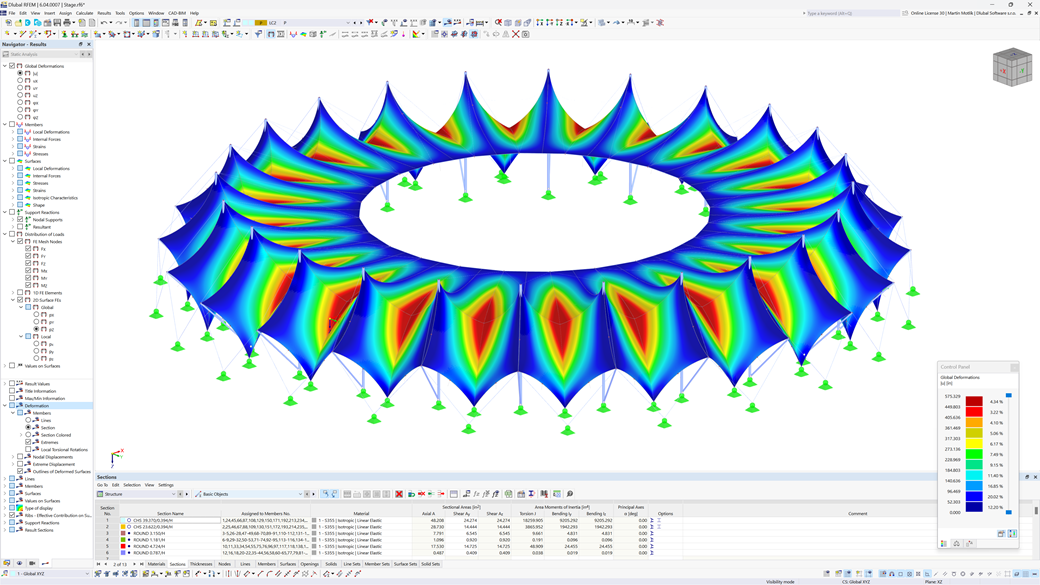

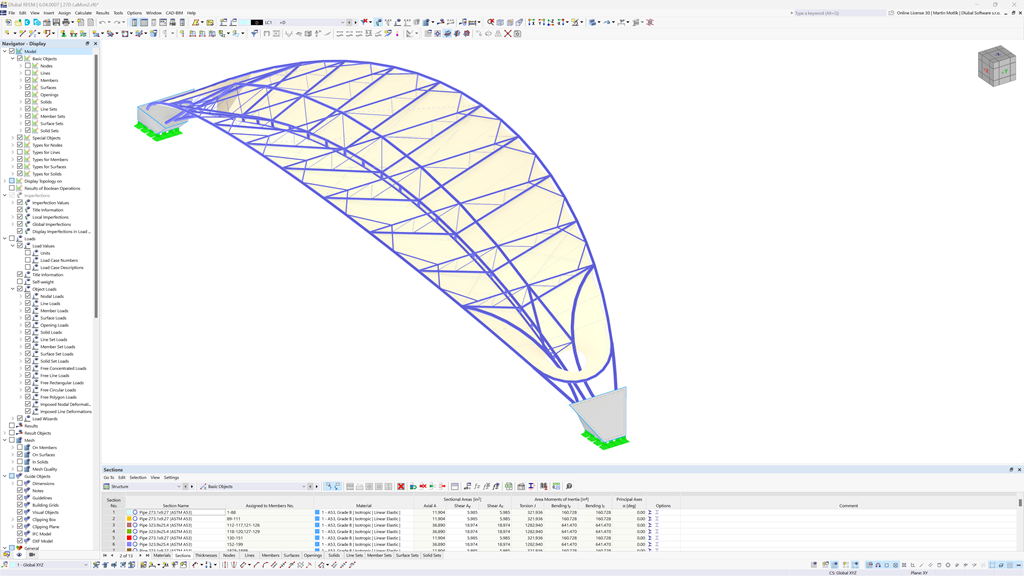

Copertura dello stadio realizzata con membrane

In questa pagina, hai la possibilità di scaricare il modello della copertura di uno stadio in membrane e quindi di aprirlo nel software FEA strutturale RFEM.

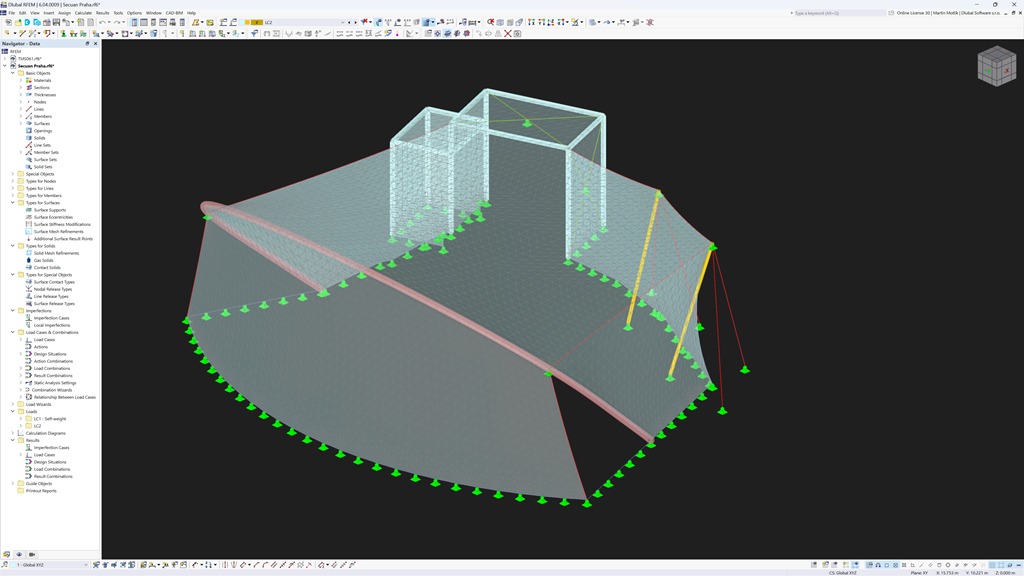

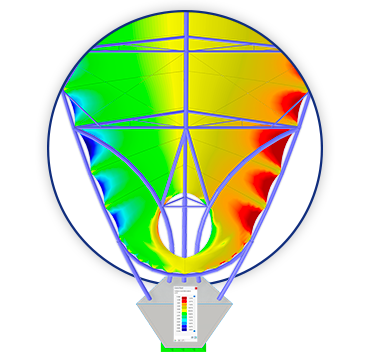

Copertura conica asimmetrica sostenuta da traliccio 3D e funi

Qui è possibile scaricare il modello di una copertura conica con funi di sospensione e aprirlo con il software FEA strutturale RFEM.

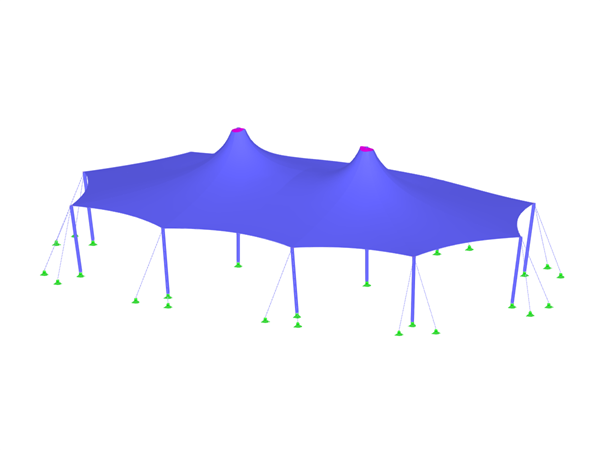

Tensostruttura in tessuto di form-finding

In questa pagina, è possibile scaricare un modello di una struttura tesa del tessuto di form-finding e quindi aprirlo nel programma agli elementi finiti RFEM.

altri modelli

Input

Attivando l'add-on Form-Finding nei dati base, ai casi di carico con la categoria "Pretensionamento" viene assegnato un effetto di definizione della forma in combinazione con carichi di form-finding dal catalogo di carichi su aste, superfici e solidi. Questo caso di carico di pretensionamento si trasforma in analisi di form-finding per il modello complessivo con tutti gli elementi di aste, superfici e solidi definiti.

La definizione della forma avviene attraverso carichi speciali di form-finding e definizioni di carico regolari. I carichi di form-finding descrivono lo stato di deformazione o forza atteso dopo il form-finding, mentre i carichi regolari descrivono il carico esterno del sistema complessivo.

Ulteriori informazioni

Calcolo

Il calcolo della ricerca della forma avviene tramite spostamento della geometria della rete mediante il metodo Updated Reference Strategy (URS). Questo metodo genera forme di equilibrio che approssimano accuratamente i vincoli di ricerca della forma specificati (infossamento, forza e pretensione).

L'approccio integrale di URS prende in considerazione le forze regolari come il peso proprio o la pressione pneumatica, consentendo così il calcolo di forme anticlastiche e sinclastiche per geometrie piane o di rotazione. Praticamente ci sono due metodi tra cui scegliere: il metodo della trazione per geometrie piane e il metodo della proiezione per geometrie coniche con fissaggio orizzontale.

Altre informazioni

Assistenza fantastica e professionale

Vorrei solo fare un breve commento per augurarvi tutto il meglio in Dlubal e, in particolare, ringraziarvi per il fantastico, completo e professionale supporto che fornite.

Potente, facile da usare, facile da imparare…

Abbiamo adottato Dlubal nel nostro lavoro e non ci siamo più voltati indietro. Potente, facile da usare, facile da imparare, con output sorprendentemente semplice (una volta configurato).

Proprietà

L'add-on Form-Finding è uno strumento innovativo per l'analisi strutturale e la progettazione di strutture a membrana e a funi sottoposti a trazione e compressione. Grazie all'efficace metodo iterativo URS, è possibile ricercare le forme ottimali dell'intero sistema strutturale.

Supporta inoltre l'utilizzo di precompressione pneumatica mediante carichi di pressione del gas e l'utilizzo di un gas ideale in un involucro a membrana. Le specifiche geometriche e quelle basate sulle forze per il form-finding dei componenti, nonché le precompressioni superficiali isotrope e ortotrope, offrono opzioni di progettazione versatili.

Più funzioni

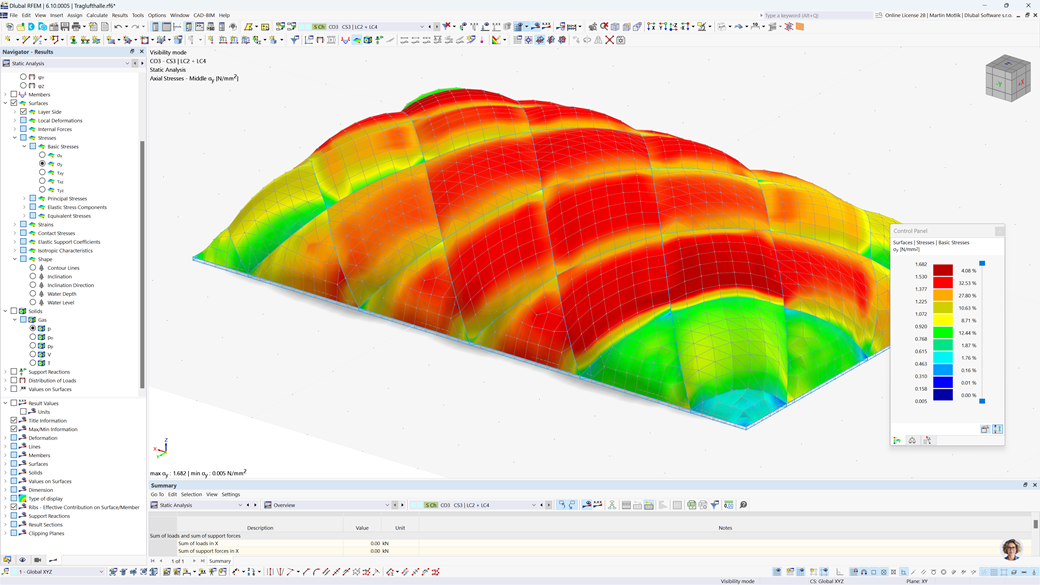

Form-Finding per strutture pneumatiche

L'add-on Form-Finding in RFEM 6 consente una simulazione realistica delle strutture ad aria sopportata determinandone la forma basata sull'equilibrio tra tensione interna preimposta e carichi di pressione esterna.

Permette agli ingegneri di definire le condizioni di tensione iniziali, applicare la pressione interna e generare la forma di equilibrio naturale delle superfici a membrana. Queste geometrie calcolate vengono quindi utilizzate per l'analisi strutturale completa, comprese le combinazioni di carico e le fasi di costruzione.

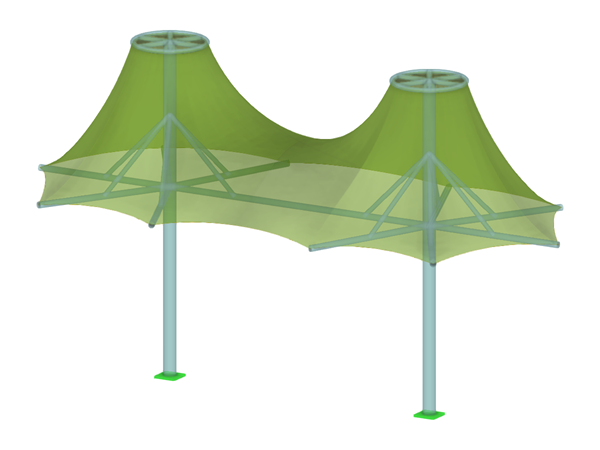

Guardalo in azione nel nostro webinar gratuito sul design delle strutture pneumatiche – dalla ricerca della forma all'analisi finale!

Seminario web gratuito

Funzioni

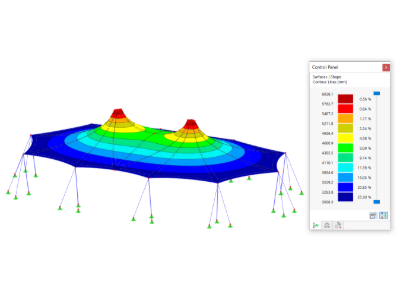

L'add-on Form-Finding è un potente strumento per la determinazione della forma stabile di strutture coniche. Organizza i requisiti in una condizione di carico, utilizza materiali isotropi e ortotropi con diverse precompressioni, include modelli di materiali non lineari e consente processi di determinazione della forma in più fasi.

Il risultato è uno stato iniziale universalmente applicabile con deformazioni forzate, inclusa la valutazione grafica della forma utilizzando i grafici colorati delle coordinate e dell'inclinazione. Lo stato iniziale viene assegnato automaticamente e i risultati vengono visualizzati nello stato originale e in quello deformato.
