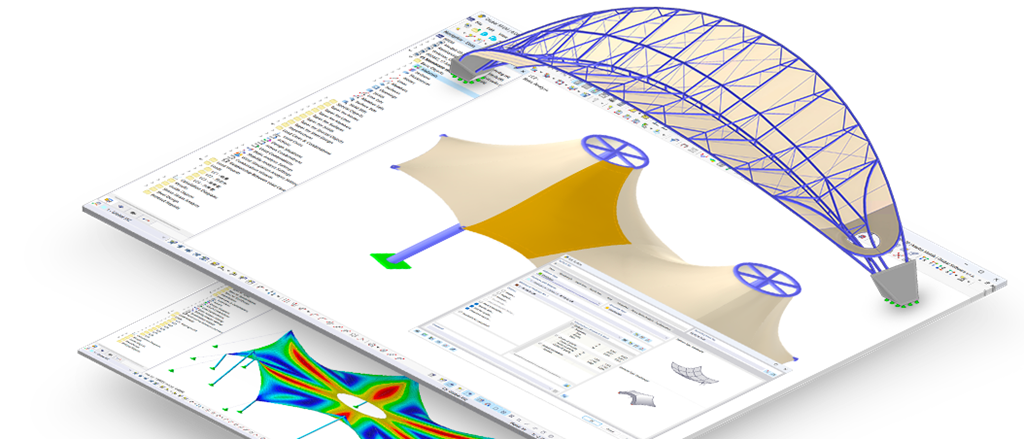

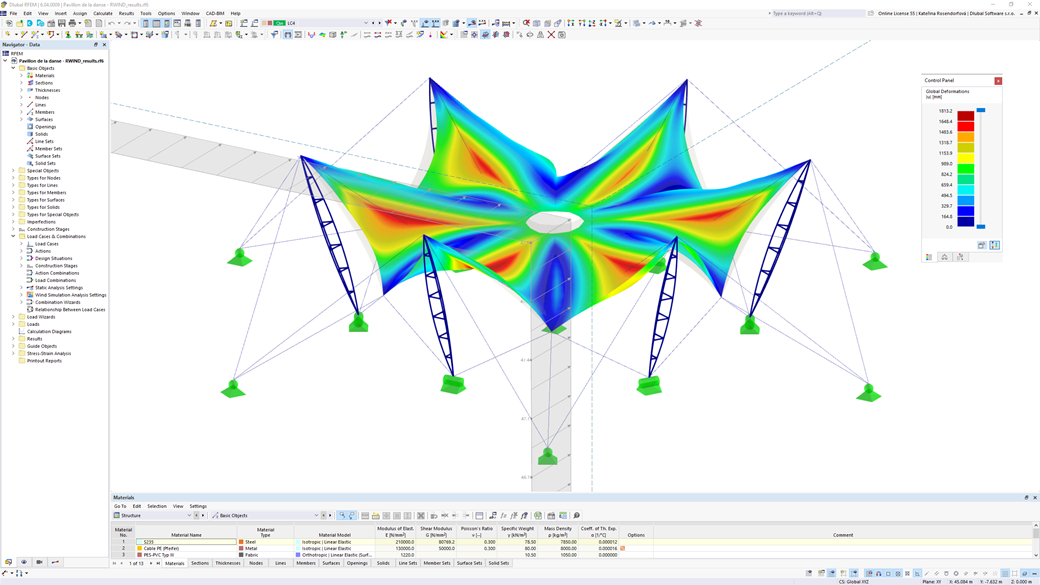

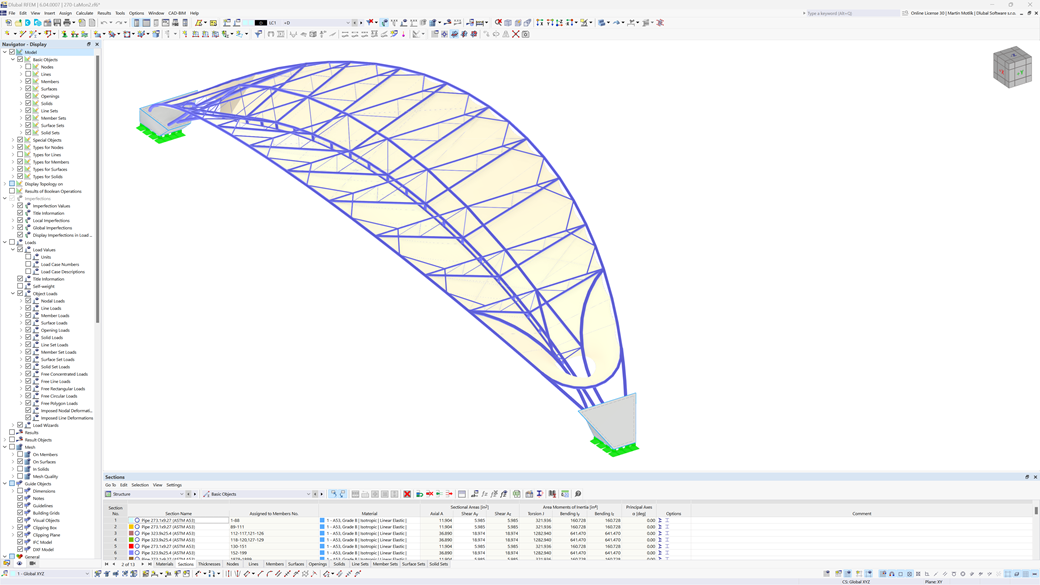

Búsqueda de forma para RFEM 6

El complemento Búsqueda de forma (form-finding) encuentra la forma óptima de las barras sometidas a esfuerzos axiles y modelos con superficies cargadas a tracción. El programa determina la forma por el equilibrio entre el esfuerzo axil de la barra o la tensión de la membrana y las condiciones de contorno existentes.

La nueva forma del modelo resultante con las condiciones de fuerza aplicadas está disponible para usted como un estado inicial aplicable universalmente para el cálculo posterior de toda la estructura.

Búsqueda de forma de estructuras con membranas, cables y barras

El complemento "Búsqueda de forma" (form-finding) encuentra la forma óptima de las barras sometidas a esfuerzos axiles y modelos con superficies cargadas a tracción. La forma del modelo resultante con las condiciones de fuerza activas se utiliza como un estado inicial aplicable universalmente para todo el análisis estructural.

El complemento "Búsqueda de forma" (form-finding) se desarrolló para buscar la forma óptima de barras sometidas a un esfuerzo axil y de modelos de superficies sometidos a tracción.
En el proceso de búsqueda de forma, el programa considera el equilibrio entre el esfuerzo axil en barras o la tensión de membrana en superficies y las condiciones de contorno especificadas.
Este proceso crea una nueva forma del modelo con unas condiciones de fuerza activas.
La forma del modelo resultante con las condiciones de fuerza activas está disponible para usted como un estado inicial aplicable universalmente para el cálculo posterior de toda la estructura.

Requisitos del sistema y del hardware

Búsqueda de forma para RFEM 6

Búsqueda de forma en RFEM 6

Búsqueda de forma para RFEM 6

Búsqueda de forma en RFEM 6

Búsqueda de forma para RFEM 6

Características principales de la búsqueda de forma

Características Entrada Cálculo Resultados Todas las características

Ventajas

Simulación de una pretensión mecánica y neumática
Consideración de pretensados isótropos y ortótropos en sistemas de coordenadas cartesianos o radiales
Búsqueda de niveles armónicos de tensión, sinclásticos, anticlásticos o formas combinadas

Simulación de cojines de láminas multicapa, considerando la ley de los gases ideales entre las capas
Provisión de la geometría del modelo general encontrada para determinar las cargas de viento a través de un análisis de viento opcional en el túnel de viento digital RWIND

Diseñado con la búsqueda de forma para RFEM 6

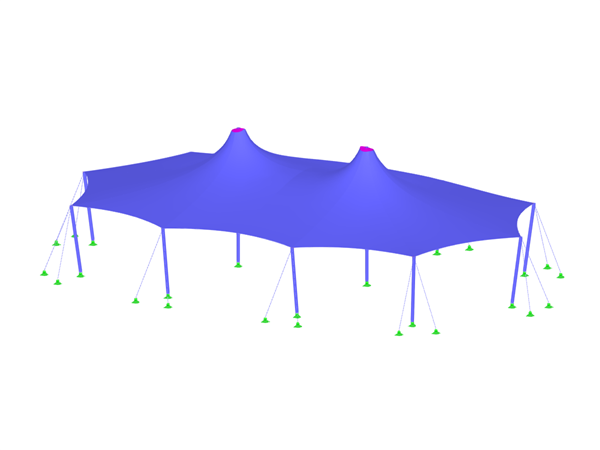

Estructura de membrana tensada

Aquí tiene la opción de descargar el modelo de la estructura de membranas tensadas y abrirlo con el programa de elementos finitos RFEM.

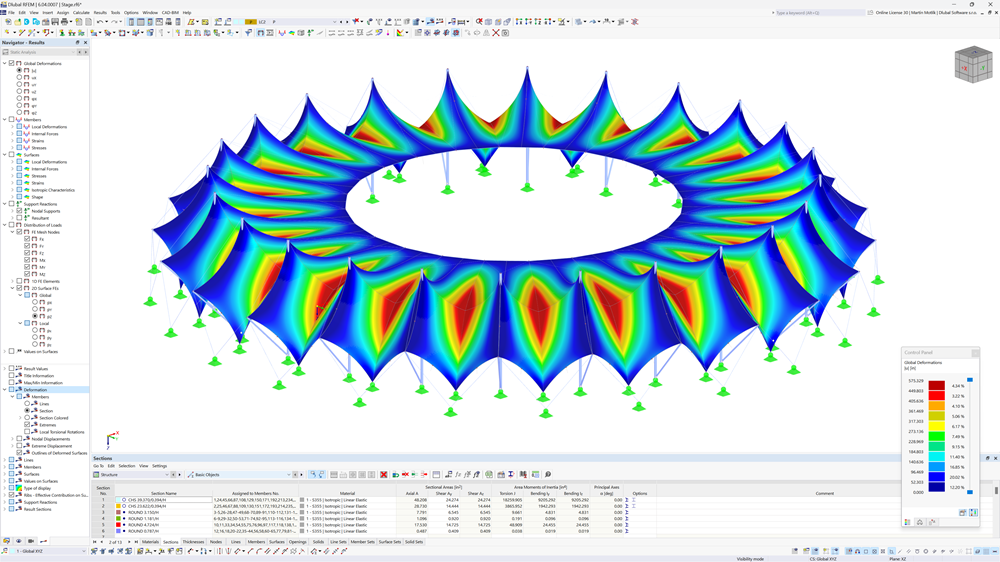

Cubierta de estadio hecha con membranas

En esta página, tiene la opción de descargar el modelo de una cubierta de estadio hecha de membranas y luego abrirlo en el software RFEM de análisis estructural por elementos finitos.

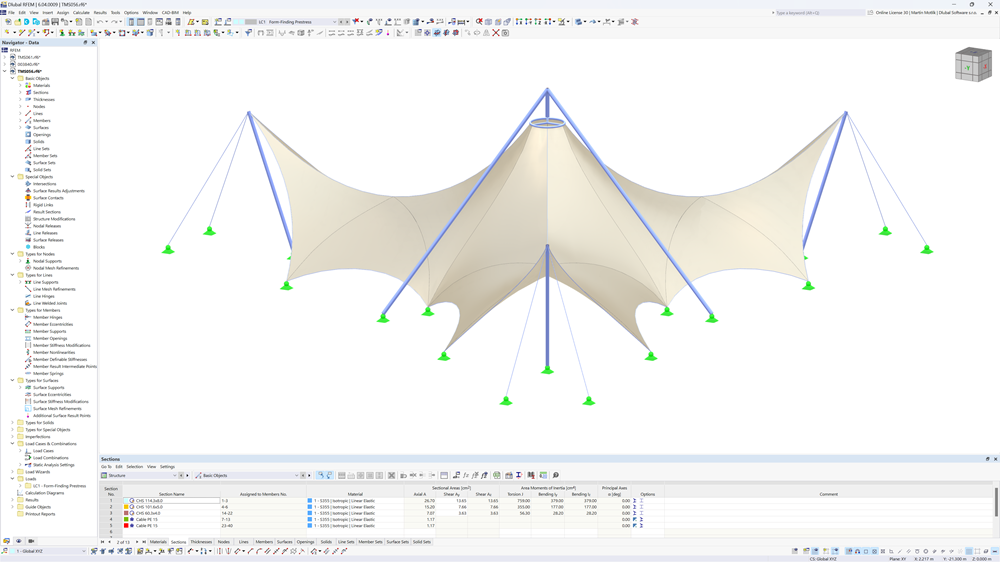

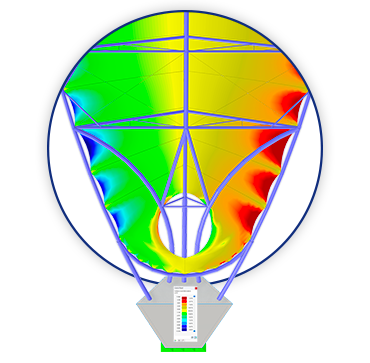

Cubierta cónica asimétrica inclinada apoyada por mástil de celosía 3D + cables

Cubierta cónica asimétrica inclinada soportada por cables y mástil de celosía tridimensional

Aquí puede descargar el modelo de una cubierta cónica con cables de suspensión y abrirlo con el software RFEM de análisis de estructuras por elementos finitos.

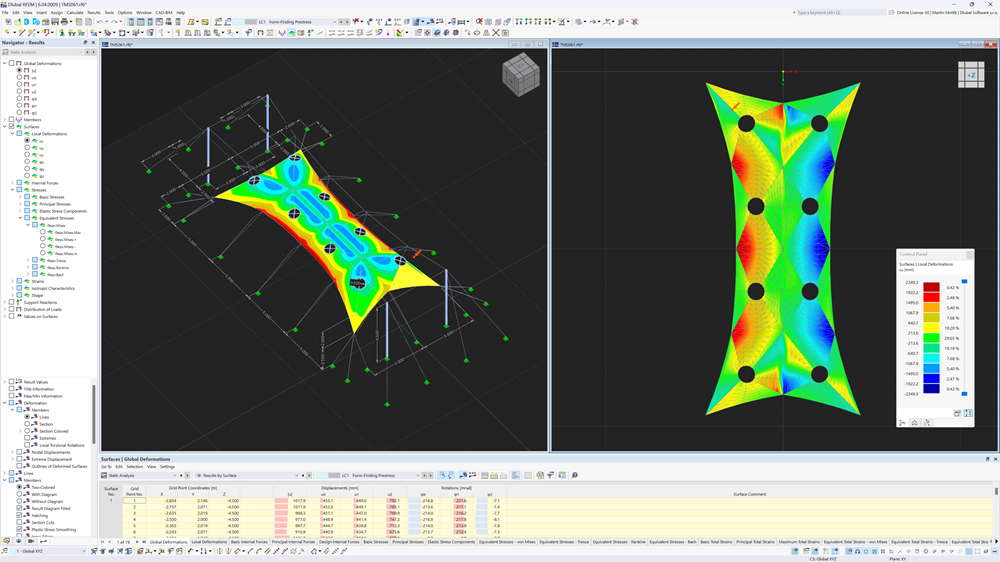

Estructura tensada de tela con búsqueda de forma

En esta página, puede descargar un modelo de una estructura de tracción de un tejido de búsqueda de forma y luego abrirlo en el programa de elementos finitos RFEM.

Otros modelos

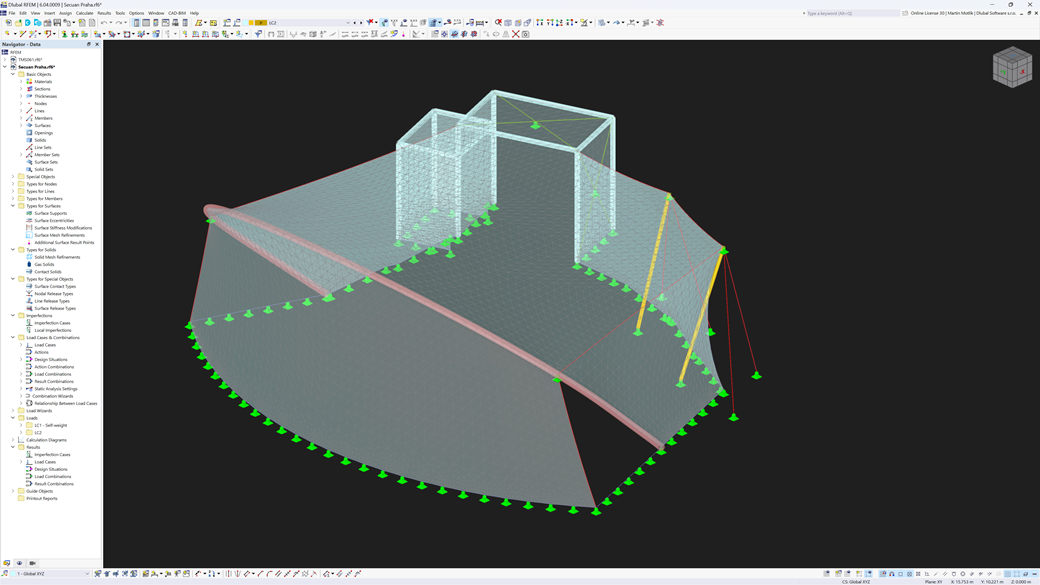

Entrada de datos

Al activar el complemento de Búsqueda de forma en los Datos básicos, se asigna un efecto de búsqueda de forma a los casos de carga con la categoría "Pretensado" en relación con las cargas de búsqueda de forma de barras, superficies y sólidos del catálogo. Este caso de carga de pretensado se convierte en un caso de búsqueda de forma para el modelo completo con todos los elementos de barras, superficies y sólidos definidos.

La búsqueda de forma se realiza mediante cargas de búsqueda de forma especiales y definiciones de carga regulares. Las cargas de búsqueda de forma describen el estado de deformación o fuerza esperados tras la búsqueda de forma, mientras que las cargas regulares representan la carga externa del sistema completo.

Más información

Cálculo

El cálculo de la búsqueda de forma se realiza desplazando la geometría de la malla mediante el método de la estrategia de referencia actualizada (URS). Este método genera formas de equilibrio que cumplen de manera aproximada con las condiciones límite de búsqueda de forma especificadas (flecha, fuerza y pretensado).

El enfoque integral del método URS considera fuerzas regulares, como el peso propio o la presión neumática, lo que permite el cálculo de formas anticlásticas y sinclásticas para geometrías planas o de revolución. Prácticamente, hay dos métodos disponibles: el método de tracción para geometrías planas y el método de proyección para geometrías cónicas con coacciones horizontales.

Más información

Soporte fantástico y profesional

Me gustaría enviar una nota rápida para desearles lo mejor a todos en Dlubal, en particular quiero agradecerles por el apoyo fantástico, completo y profesional que han brindado.

Potente, fácil de usar, fácil de aprender...

Adoptamos Dlubal en nuestro trabajo y' no hemos mirado atrás. Potente, fácil de usar, fácil de aprender, con una salida afortunadamente simple (una vez configurado).

Propiedades

El complemento Búsqueda de forma (Form-Finding) es una herramienta innovadora para el análisis y diseño de estructuras de membranas y cables, así como estructuras de barras sometidas a tracción y compresión. Mediante el método URS iterativo y eficaz, permite encontrar formas óptimas en el sistema global.

También admite la aplicación del pretensado neumático mediante cargas de presión de gas y el uso de un gas ideal en una envolvente de membrana. Las especificaciones geométricas y basadas en fuerzas para la búsqueda de formas de componentes de barra, así como el pretensado isotrópico y ortotrópico de superficies, ofrecen múltiples posibilidades de diseño.

Más funciones

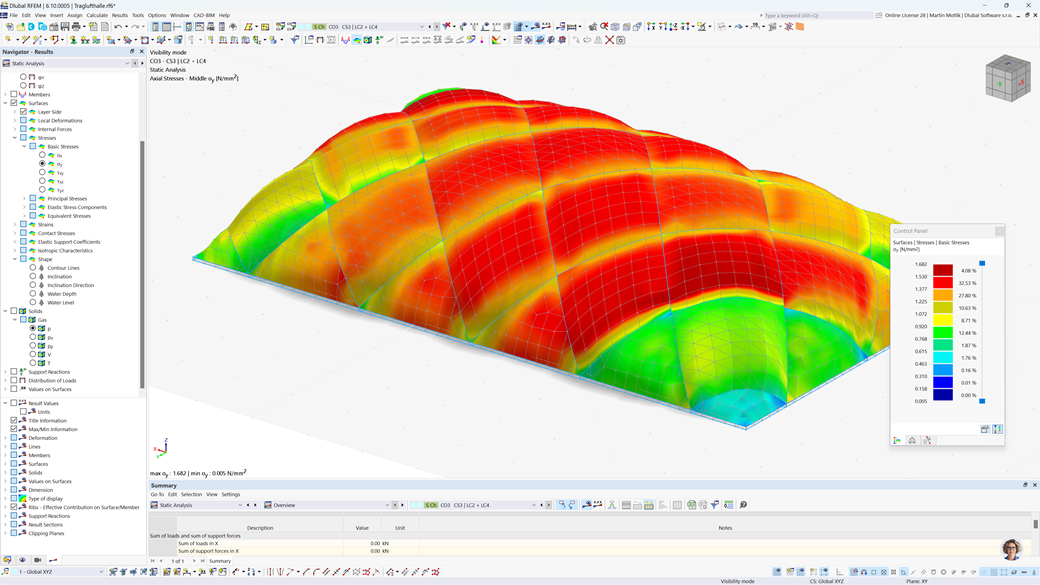

Búsqueda de forma para estructuras neumáticas

El complemento de búsqueda de forma en RFEM 6 permite la simulación realista de estructuras soportadas por aire al determinar su forma en función del equilibrio entre la tensión interna y las cargas de presión externa.

Permite a los ingenieros definir condiciones iniciales de pretensado, aplicar presión interna y generar la forma de equilibrio natural de las superficies de membrana. Estas geometrías calculadas se utilizan luego para el análisis estructural completo, incluidas las combinaciones de cargas y etapas de construcción.

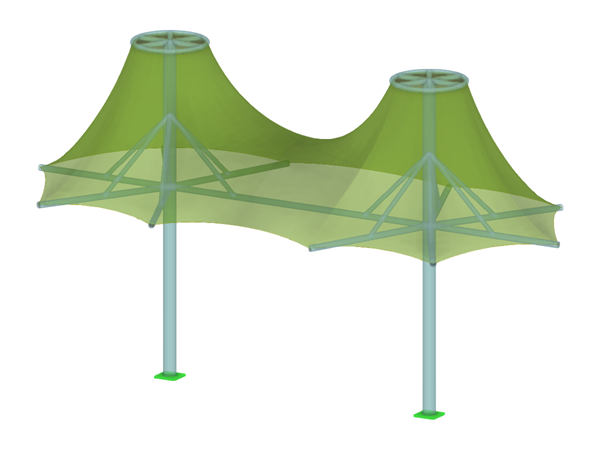

¡Véalo en acción en nuestro webinar gratuito sobre diseño de estructuras neumáticas, desde la búsqueda de forma hasta el análisis final!

Seminario web gratuito

Características

El complemento Búsqueda de forma (form-finding) es una herramienta potente para la búsqueda de la forma estable de estructuras cónicas. Organiza los requisitos en una condición de carga, utiliza materiales isotrópos y ortotrópos con diferentes pretensados, incluye modelos de materiales no lineales y permite procesos de búsqueda de forma en varias etapas.

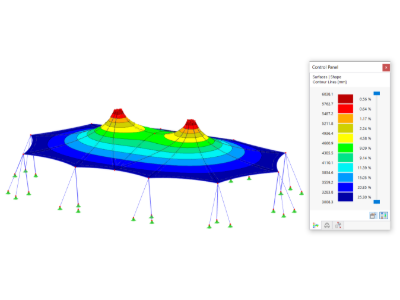

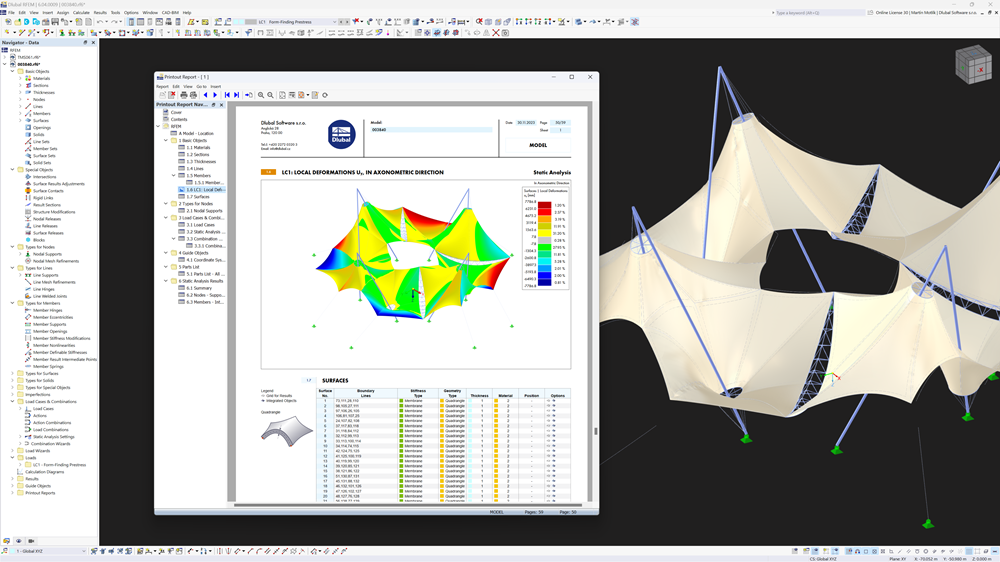

El resultado es un estado inicial de aplicación universal con deformaciones forzadas, incluyendo la evaluación gráfica de la forma mediante coordenadas de color y gráficos de inclinación. El estado inicial se asigna automáticamente, y los resultados se muestran en el estado original y deformado.
