Расчёт железобетонных конструкций для RFEM 6

Расчёт железобетонных конструкций для RFEM 6

Аддон для RFEM и RSTAB позволяет выполнять расчёт стержней, блоков стержней и поверхностей (только в RFEM).

Расчёт выполняется в соответствии с конкретными нормативами для предельных состояний по несущей способности и пригодности к эксплуатации.

Железобетон - композитный материал из бетона и арматурной стали, впечатляет высокой несущей способностью и податливостью. Эти свойства делают его универсальным и популярным строительным материалом.

Расширение для RFEM и RSTAB позволяет выполнять расчет стержней, сетов стержней и поверхностей (только RFEM). Изображение лестницы с центральной балкой и интегрированными верхней и нижней площадками.
Subnavigation
01
Обзор
02
Функции
03
Колонны
04
Продавливание
05
Деформации
06
Огнестойкость
07
Нормaтивы
Значок, представляющий RFEM 6, программное обеспечение для МКЭ.

Стержни и поверхности

С помощью аддона можно точно и обоснованно рассчитывать стержни, блоки стержней и поверхности из железобетонных сечений с учётом несущей способности и пригодности к эксплуатации.

  • Автоматический перенос внутренних сил из RFEM/RSTAB
  • Проверки в предельных состояниях по несущей способности и пригодности к эксплуатации
  • На основе интегрированных национальных приложений (NA) также могут быть определены пользовательские предельные значения и параметры.
  • Гибкость благодаря подробным настройкам для расчетных оснований и объема расчетов
  • Быстрый и наглядный вывод результатов расчята для мгновенной оценки расчётных проверок
  • Интегрированный в RFEM/RSTAB графический вывод результатов, например, критерии проверок или необходимая арматура
  • Понятный числовой вывод результатов в масках и возможность графического изображения этих результатов на конструкции
  • Интеграция выходных данных в протокол результатов RFEM/RSTAB

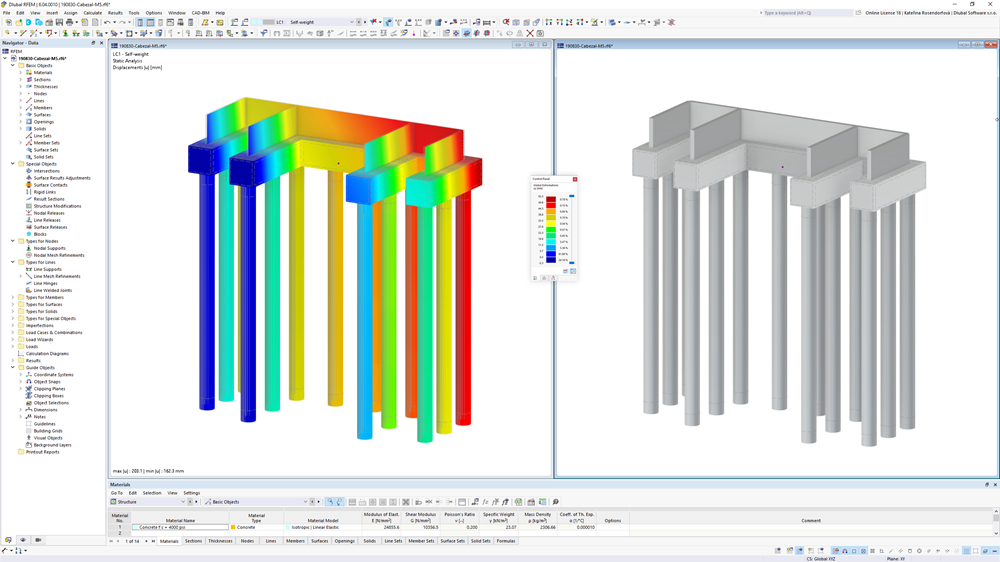

Техническое изображение оголовка сваи в качестве фундамента лифта в модуле расчёта железобетона для расчёта конструкций. Вебинар: Моделирование и расчет железобетонных конструкций в RFEM 6 и RSTAB 9
Изображение расчета железобетона в модели RFEM, включая графический интерфейс с подробными параметрами расчетов.
Расчёт железобетонных конструкций для RFEM 6

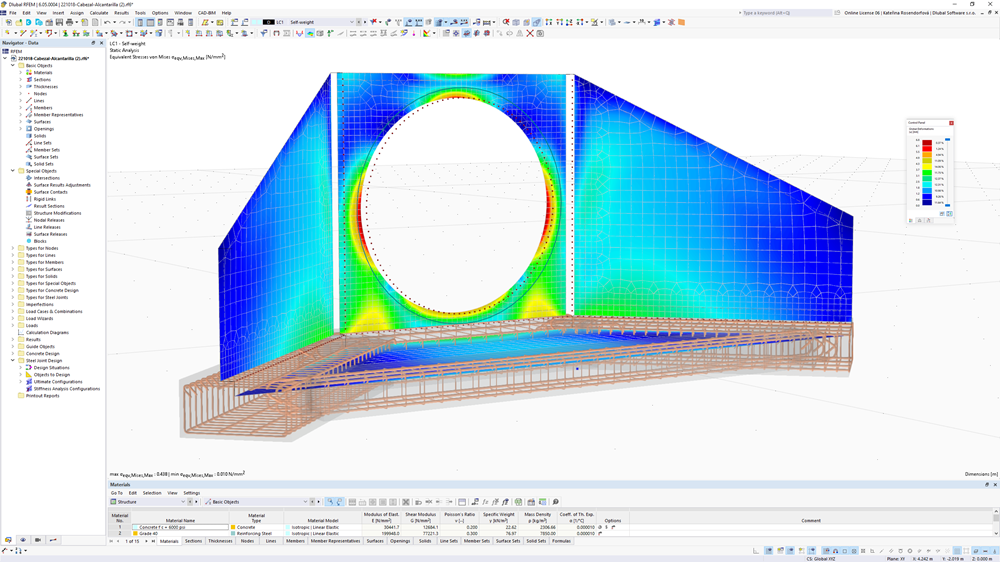

Головная часть бетонной водопропускной трубы, смоделированная в программе RFEM, демонстрирующая конструктивные детали.
Аддон Расчёт железобетонных конструкций в RFEM 6

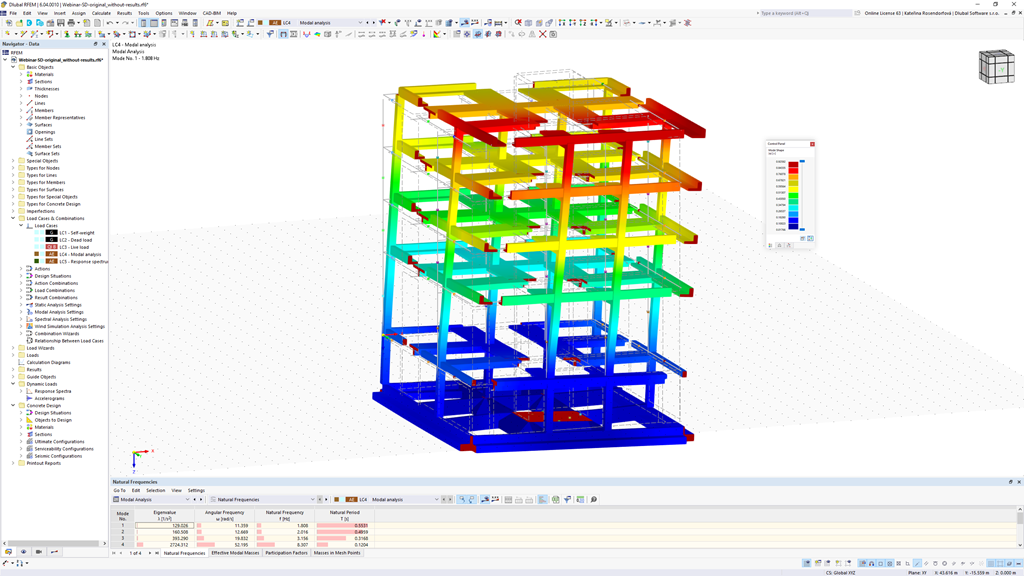

Модель жилого высотного здания Highpoint E - Franklin Village Мангейм
Анимация жилого высотного здания в RFEM 6 | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Архитектурная компьютерная графика B. C. Horvath)
Техническое изображение оголовка сваи в качестве фундамента лифта в модуле расчёта железобетона для расчёта конструкций. Вебинар: Моделирование и расчет железобетонных конструкций в RFEM 6 и RSTAB 9
Изображение расчета железобетона в модели RFEM, включая графический интерфейс с подробными параметрами расчетов. Расчёт железобетонных конструкций для RFEM 6
Головная часть бетонной водопропускной трубы, смоделированная в программе RFEM, демонстрирующая конструктивные детали. Аддон Расчёт железобетонных конструкций в RFEM 6
Модель жилого высотного здания Highpoint E - Franklin Village Мангейм Анимация жилого высотного здания в RFEM 6 | Вид 1 (© AS+P Albert Speer + Partner GmbH | Визуализация: Архитектурная компьютерная графика B. C. Horvath)
Вебинар: Моделирование и расчет железобетонных конструкций в RFEM 6 и RSTAB 9

Основные функции Расчёта железобетонных конструкций

Характеристики Расчет стержня Расчет поверхностей Ввод данных Результаты Все функции

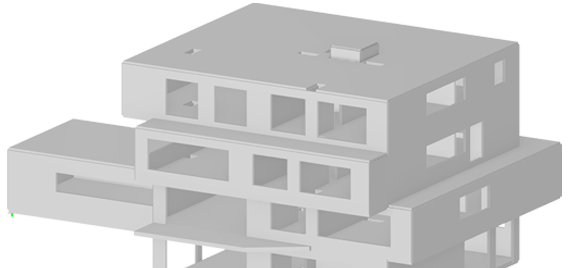

Аддон для расчёта железобетонных конструкций в RFEM и RSTAB с возможностями расчёта стержней, наборов стержней и поверхностей.

Преимущества Расчёта железобетонных конструкций

  • Определение размеров поверхностей, балок и сжатых стержней в одном аддоне
  • Свободное задание арматуры прямо в основной программе
  • Подробная документация по расчётным проверкам компонентов
  • Взаимодействие стержней и поверхностей при расчёте деформаций
  • Вывод прочности сечений с помощью диаграмм взаимодействия
  • Задание различной ширины интеграции рёбер в стержне
  • Учёт армирования поверхностей при расчёте ребра
Интуитивное проектирование железобетонных конструкций

Проектирование и проверка железобетонных конструкций – включая анализ деформаций, расчет на изгиб и напряжения в сечениях.

  • Графическое изображение напряжений в сечении

    Дополнение Concrete Design позволяет отображать напряжения и деформации бетонного сечения и арматуры в виде 3D-изображения напряжений или 2D-графики. В зависимости от выбранных результатов в деталях проектирования, напряжения или деформации показываются в определенной продольной арматуре под воздействием нагрузок или предельных внутренних усилий.

  • 3D диаграмма взаимодействия My-Mz-N

    Надстройка Concrete Design предлагает 3D-диаграмму взаимодействия My-Mz-N для железобетонных сечений, помогая визуализировать предельное состояние. Вы можете легко проверить, превышено ли предельное сопротивление, и настроить внешний вид диаграммы в соответствии с вашими потребностями.

  • Армирование на продавливание

    В надстройке Concrete Design у вас есть возможность определить существующую вертикально ориентированную арматуру на продавливание. Они могут состоять из хомутов или анкерных шпангоутов. Арматура на продавливание затем учитывается в проектировании на продавливание.

    K пояснительному видео

  • Расчёт деформаций

    Дополнение Concrete Design предоставляет анализ деформаций для железобетонных поверхностей, включая трещиноватые (второе предельное состояние), с использованием методов, таких как ACI 318-19 и EN 1992-1-1. Оно учитывает жесткость на растяжение между трещинами и может включать ползучесть и усадку. Результаты отображаются графически и численно, полностью интегрированы в отчет о печати RFEM.

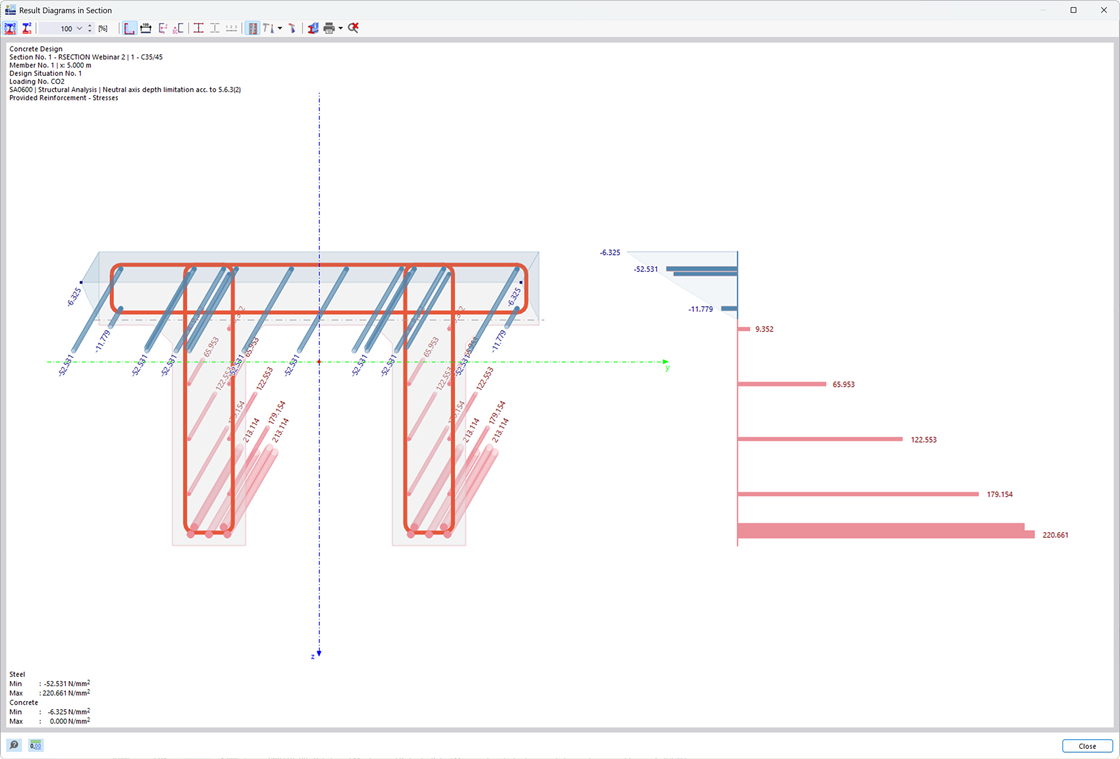

Изображение напряжений и деформаций в сечении железобетонной конструкции под нагрузкой

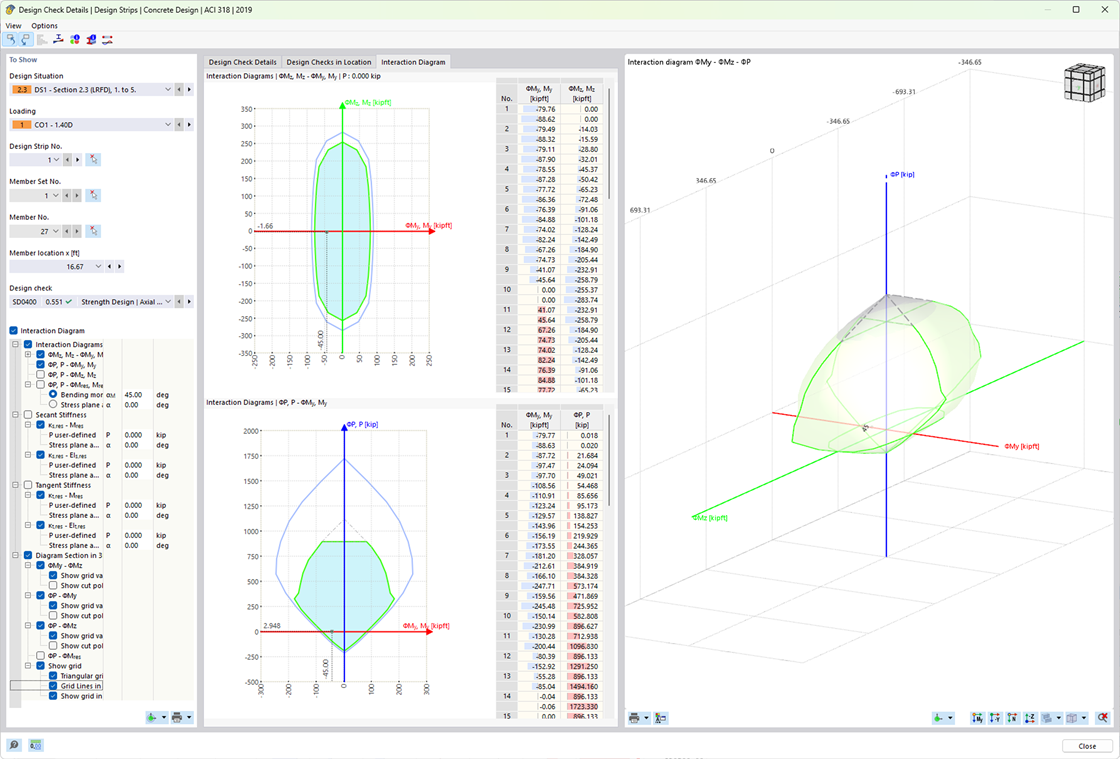

3D-диаграмма взаимодействия, показывающая предельную несущую способность сечений железобетона с моментами и продольной силой.

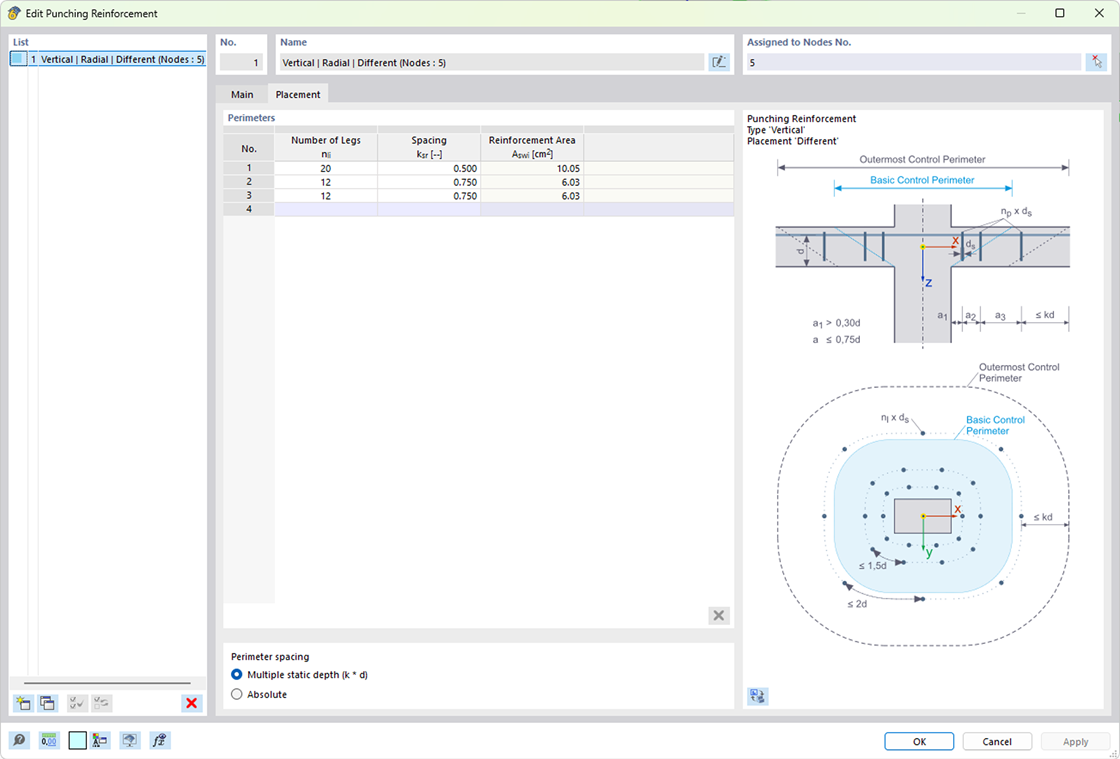

Вид настройки вертикального армирования на продавливание в аддоне Расчёт железобетонных конструкций для обеспечения безопасности от отказа конструкции.

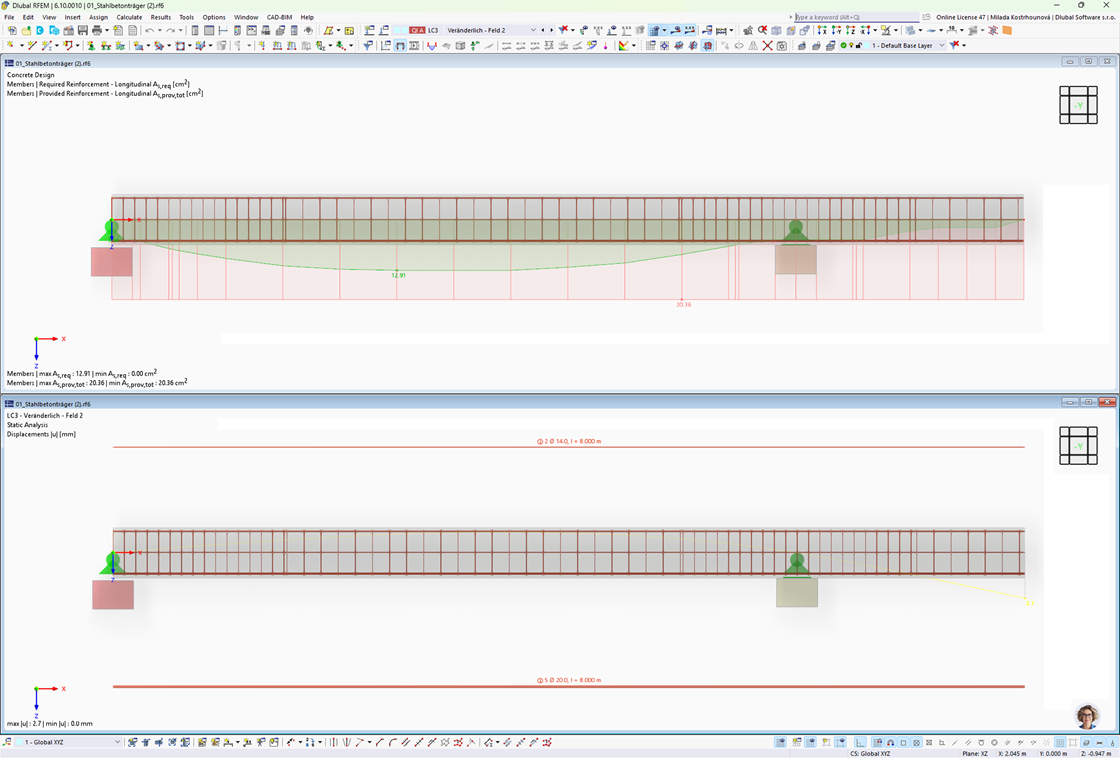

Графическое изображение армирования бетонного элемента и деформаций для анализа конструкций

Рассчитано с помощью аддина Расчёт железобетонных конструкций в RFEM 5

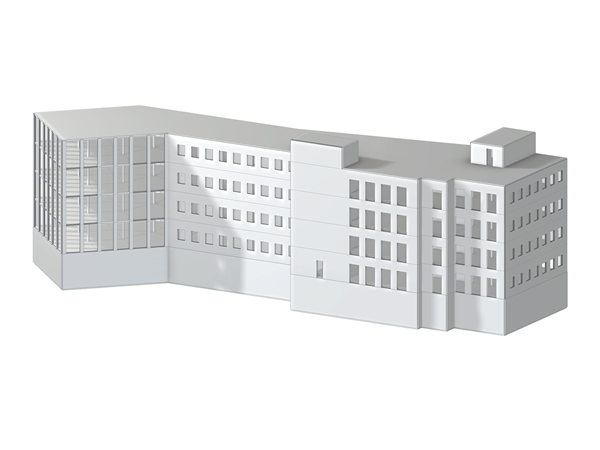

Железобетонное здание с заметным углом, спроектированное в RFEM для эффективного расчёта

П-образное офисное здание

Здесь у вас есть возможность открыть модель бетонного здания с характерным углом, разработанную с помощью RFEM.

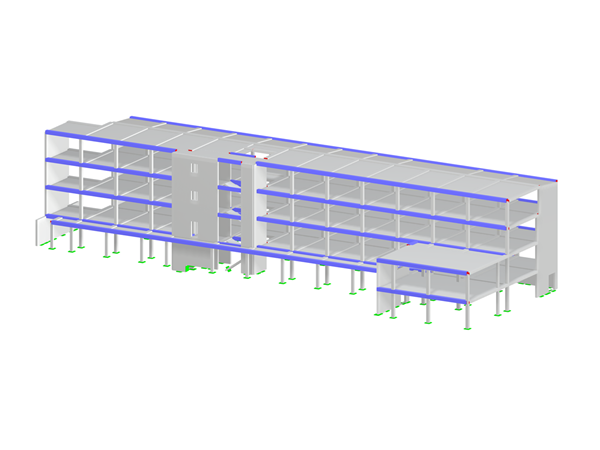

Реконструкция штаб-квартиры INAIL в Анконе подчеркивает устойчивое проектирование с использованием передовых BIM-процессов и сборного железобетона.

Штаб-квартира INAIL в Анконе

Здесь вы можете открыть модель центрального офиса INAIL в Анконе, реконструкцию бывшей школы с устойчивым дизайном и BIM-процессами.

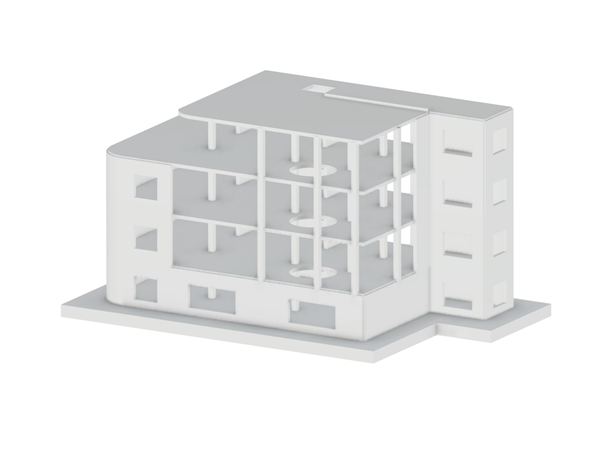

Железобетонное здание, рассчитанное с использованием метода спектра реакций для расчёта на сейсмическое воздействие.

Железобетонное здание

Здесь у вас есть возможность открыть модель железобетонного здания, которое было рассчитано методом спектра ответа для землетрясений.

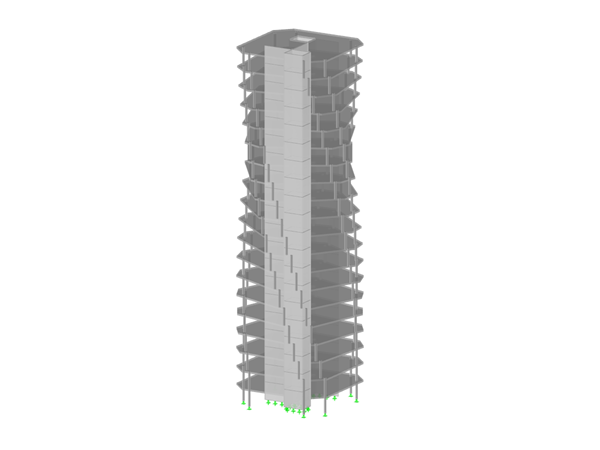

Модель высотного здания с конструктивными подробностями в программе RFEM.

Многоэтажные здания

Скачайте модель высотного здания и откройте ее в программе для расчета конструкций RFEM.

Другие модели

Расчёт стержня

Этот модуль позволяет задать параметры продольной, поперечной и крутильной арматуры, а также высоту сжатой зоны, граничные значения и деформации стальной арматуры. В программе можно учитывать деформации при образовании трещин (состояние II) по EN 1992-1-1 и ACI 318-19, проверять жёсткость при растяжении, анализировать ползучесть, усадку и усталость по EN 1992-1-1, выполнять расчёты сейсмической устойчивости по EC 8, а также оценивать множество других показателей.

Подробнее

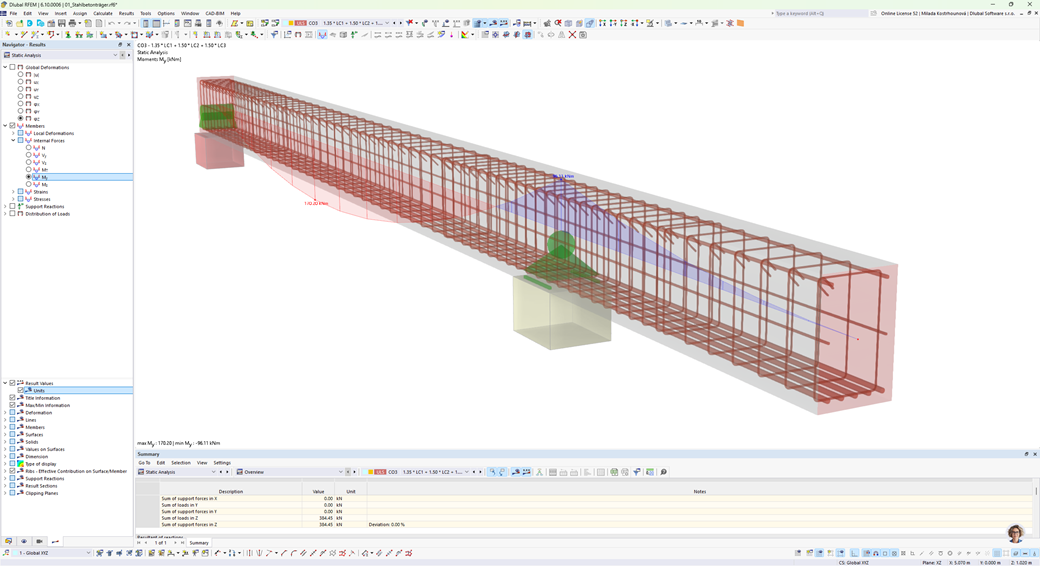

Железобетонная балка с консолями, демонстрирующая технологии армирования и работу конструкции

Конструкция поверхности

В программе вы можете найти опцию свободного двухполосного армирования, варианты проектирования для избежания сгибания, сжатия или сдвига арматуры, а также множество опций для определения армирования.

Программа позволяет определять и проектировать сечения, учитывать жесткость и ползучесть, а также получать точный анализ причин несоответствия проектным ситуациям.

Проектные полосы позволяют эффективно укладывать арматуру и автоматически определять длину анкеровки.

Дополнительные свойства

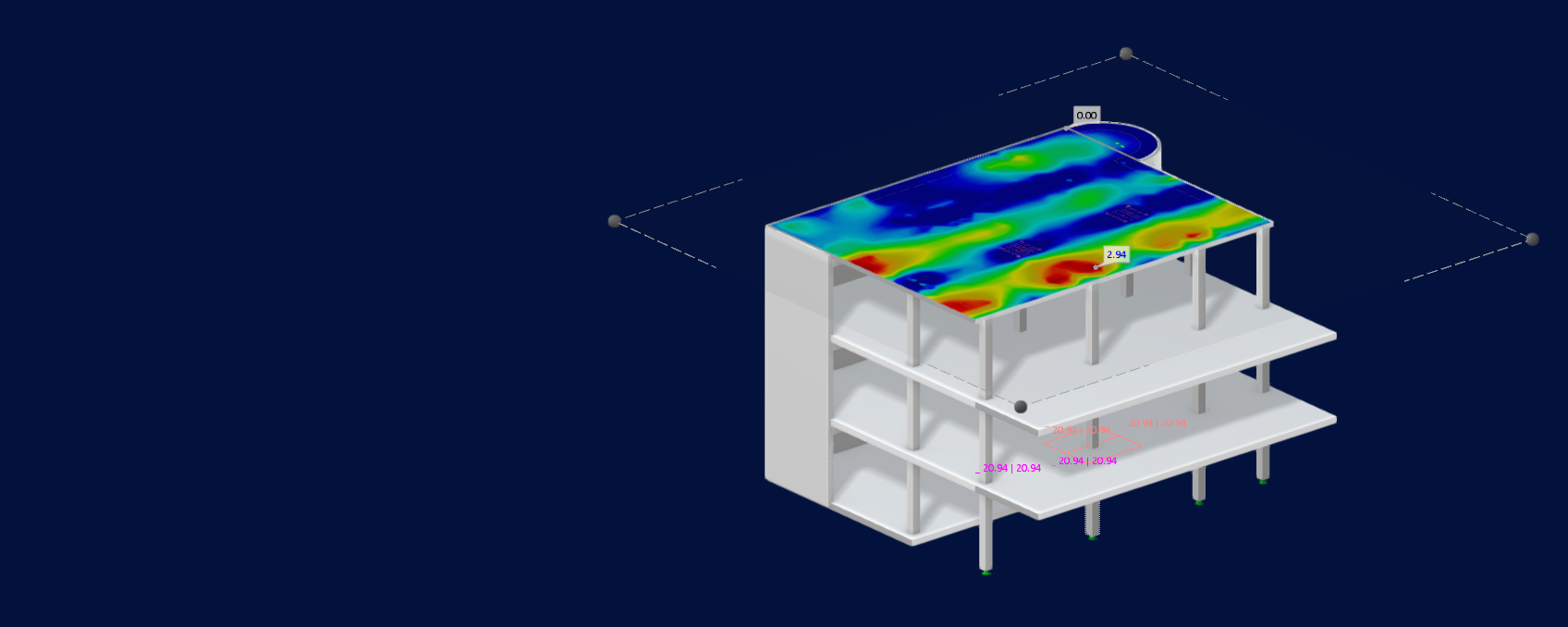

Функции расчёта армирования бетона в RFEM 6 | Расчёт армирования бетонных конструкций Баннер W для функций расчёта армирования железобетона в RFEM 6.

Ввод данных

Программное обеспечение Dlubal упрощает многие рабочие процессы, чтобы поддержать вас. Для облегчения ввода данных в модулях RFEM/RSTAB предварительно установлены поверхности, стержни, блоки стержней, материалы, толщина поверхностей и профили. Вы можете использовать функцию [Выбрать] в различных частях программы для графического выбора. Кроме того, у вас есть доступ к глобальным базам данных материалов и сечений.

Подробнее

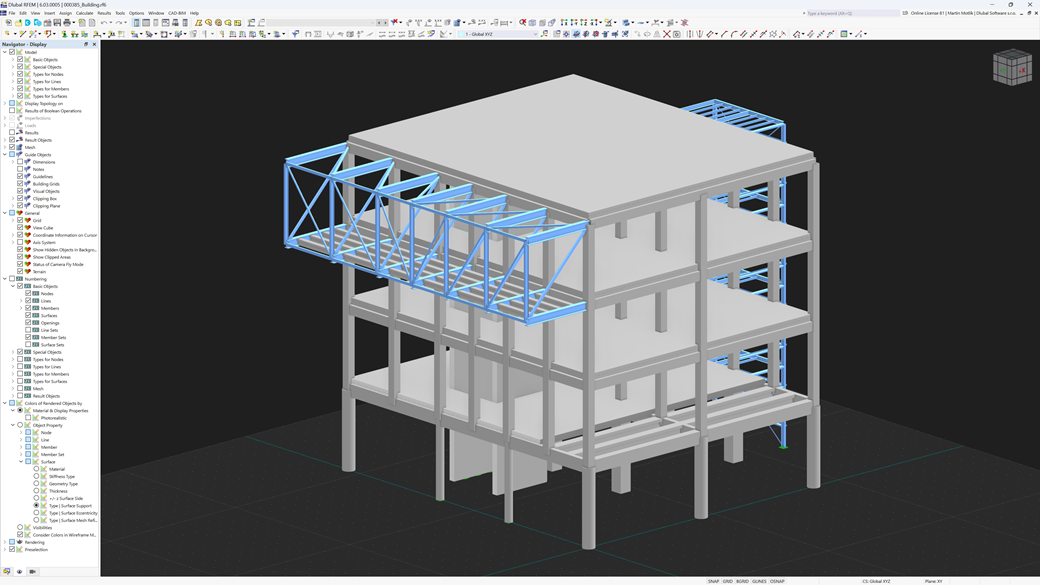

Железобетонная модель здания в среде RFEM.

Результаты

Расчётные соотношения отдельных расчётных проверок (например, предельные состояния по несущей способности и пригодности к эксплуатации или соответствие строительным нормам) выводятся в табличном виде. Требуемая арматура также представлена в таблицах результатов. Программа показывает все промежуточные значения в наглядном виде.

Подробнее

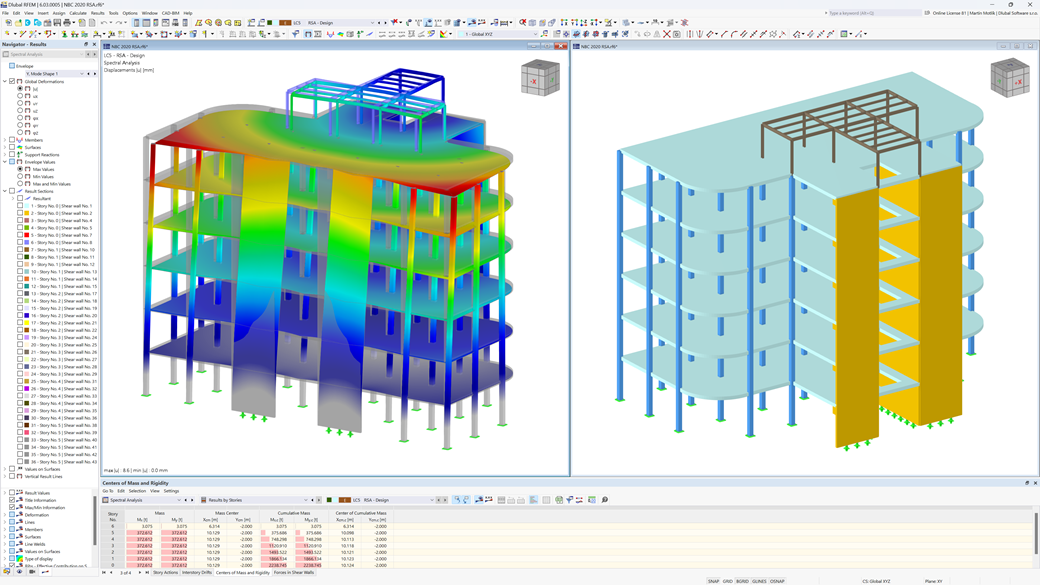

Железобетонное многоэтажное здание, детальное отображение использования с таблицами арматуры.
