Vérification du béton pour RFEM 6

Le module complémentaire pour RFEM et RSTAB permet de vérifier des barres, des ensembles de barres et des surfaces (RFEM uniquement).

La vérification est effectuée selon les normes spécifiques pour l'état limite ultime et l'état limite de service.

Le béton armé, un matériau mixte fait de béton et d'armatures en acier, se distingue par sa capacité portante élevée et sa formabilité. Ces propriétés en font un matériau de construction polyvalent et largement utilisé dans l'industrie du bâtiment.

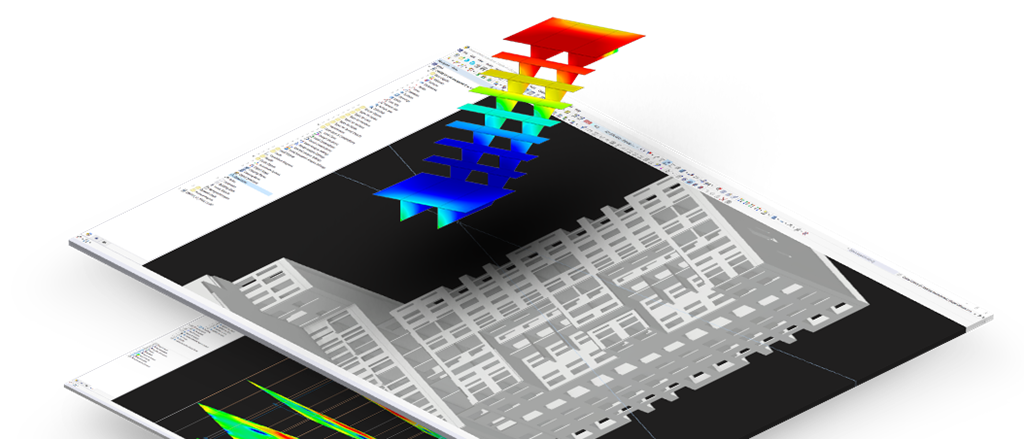

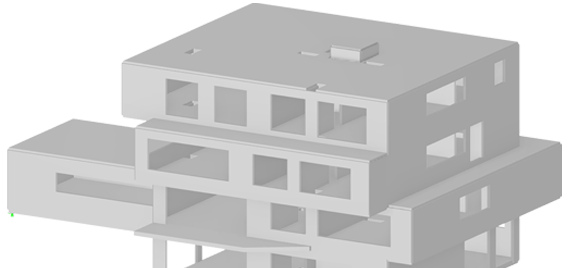

L'extension pour RFEM et RSTAB permet le calcul de barres, ensembles de barres et surfaces (seulement RFEM). Représentation d'un escalier avec une poutre centrale et une surface de palier supérieure et inférieure intégrée.

Subnavigation

Barres et surfaces

Avec ce module complémentaire, les barres, ensembles de barres et surfaces en sections transversales en béton armé peuvent être dimensionnés avec précision et de manière compréhensible en termes de capacité portante et d'aptitude au service.

Prise en compte automatique des efforts internes de RFEM/RSTAB
Vérifications aux états limites ultimes et de service
Sur la base des annexes nationales intégrées (AN), des valeurs limites et paramètres personnalisés peuvent également être définies.
Flexibilité grâce à des options de réglage détaillées pour les bases de calcul et l’étendue des calculs
Sortie des résultats rapide et claire pour un aperçu immédiat du déroulement des vérifications après le dimensionnement
Sortie graphique des résultats intégrée dans RFEM/RSTAB, par exemple critères de vérification ou armature requise
Sortie numérique des résultats bien organisée dans des fenêtres et possibilité de les représenter graphiquement dans la structure
Intégration de la sortie dans le rapport d’impression RFEM/RSTAB

Configuration matériel et logicielle requise

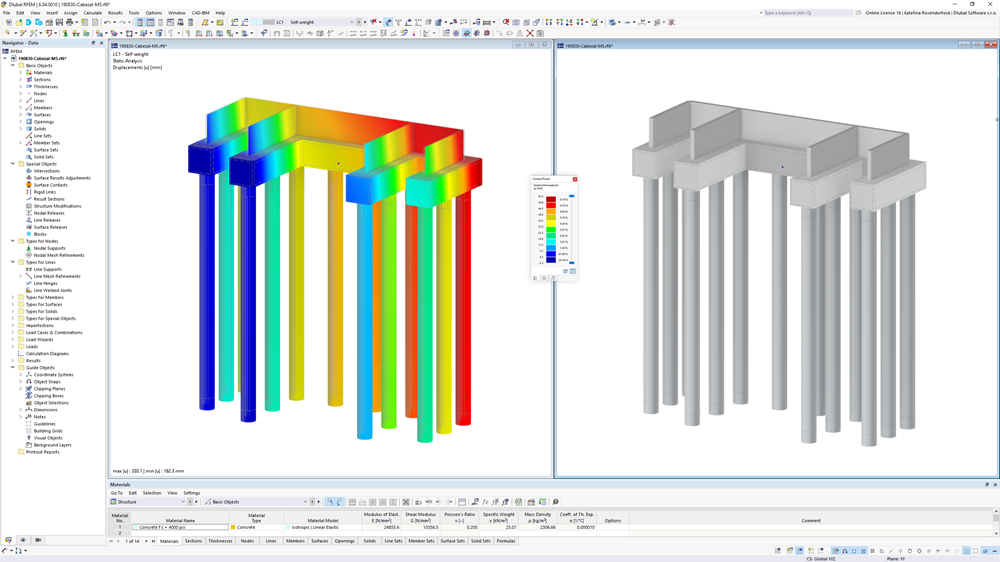

Représentation technique d’une tête de pieu servant de fondation pour un ascenseur dans un module de calcul du béton pour une analyse structurelle.

Webinaire : Modélisation et dimensionnement des structures en béton armé dans RFEM 6 et RSTAB 9

Représentation d'une vérification béton dans le modèle RFEM, y compris l'interface graphique avec des paramètres de calcul détaillés.

Vérification du béton pour RFEM 6

Tête de buse en béton modélisée dans le logiciel RFEM, présentant des détails structurels.

Module complémentaire Vérification du béton pour RFEM 6

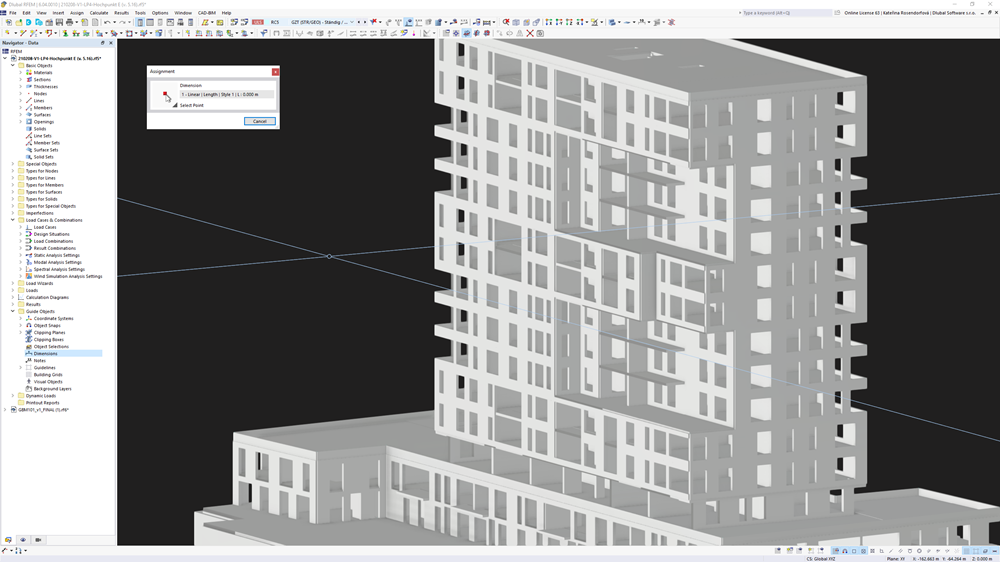

Modèle de tour résidentielle Hochpunkt E - Franklin Village Mannheim

Animation de l'immeuble résidentiel dans RFEM 6 | Vue 1 (© AS+P Albert Speer + Partner GmbH | Visualisation: Architecture infographique B. C. Horvath)

Webinaire : Modélisation et dimensionnement des structures en béton armé dans RFEM 6 et RSTAB 9

Vérification du béton pour RFEM 6

Module complémentaire Vérification du béton pour RFEM 6

Animation de l'immeuble résidentiel dans RFEM 6 | Vue 1 (© AS+P Albert Speer + Partner GmbH | Visualisation: Architecture infographique B. C. Horvath)

Webinaire : Modélisation et dimensionnement des structures en béton armé dans RFEM 6 et RSTAB 9

Avantages de Vérification du béton

Dimensionnement de surfaces, de poutres et de barres comprimées en un seul module complémentaire
Définition libre des armatures directement dans le logiciel principal
Documentation détaillée des vérifications des composants
Interaction des barres et des surfaces dans l'analyse des déformations

Sortie de la résistance de section à l'aide des diagrammes d'interaction
Définition des différentes largeurs d'intégration des nervures dans une barre
Prise en compte des armature de surface dans la vérification des nervures

Vérification intuitive de structures en béton

Concevoir et vérifier les structures en béton armé – y compris l'analyse de déformation, le calcul de flexion et les contraintes de section transversale.

Affichage graphique des contraintes de section

L'extension Conception du béton vous permet d'afficher les contraintes et déformations d'une section transversale en béton et du renforcement en tant qu'image de contrainte en 3D ou graphique 2D. Selon les résultats sélectionnés dans les détails de la conception, les contraintes ou déformations sont montrées dans le renforcement longitudinal défini sous les actions de charge ou limites des forces internes.
Diagramme d’interaction 3D My-Mz-N

L'add-on Conception du béton offre un diagramme d'interaction 3D My-Mz-N pour les sections transversales en béton armé, aidant à visualiser l'état limite ultime. Vous pouvez facilement vérifier si la résistance limite est dépassée et personnaliser l'apparence du diagramme pour répondre à vos besoins.
Armature de poinçonnement

Dans l'extension de conception en béton, vous avez la possibilité de définir un renforcement au cisaillement par poinçonnement existant orienté verticalement. Ils peuvent être constitués d'étriers ou de goujons à tête. Le renforcement au poinçonnement est alors pris en compte dans la conception au cisaillement par poinçonnement.

Accéder à la vidéo explicative
Analyse des déformations

L'extension de conception du béton fournit des analyses de déformation pour les surfaces en béton armé, y compris celles fissurées (état II), en utilisant des méthodes telles que l'ACI 318-19 et l'EN 1992-1-1. Elle prend en compte le renforcement de la tension entre les fissures et peut inclure le fluage et le retrait. Les résultats sont affichés graphiquement et numériquement, avec une intégration complète dans le rapport d'impression RFEM.

Représentation visuelle des contraintes et des déformations dans une section en béton avec armature sous des conditions de chargement

Diagramme d’interaction 3D affichant la capacité portante ultime des sections en béton armé avec moments et effort normal

Vue de la configuration des armatures d’effort tranchant verticales dans le module complémentaire Vérification du béton garantissant la sécurité contre les défaillances structurelles.

Affichage graphique des armatures d’éléments en béton et des déformations pour le calcul de structure.

Conçu avec vérification du béton dans RFEM 5

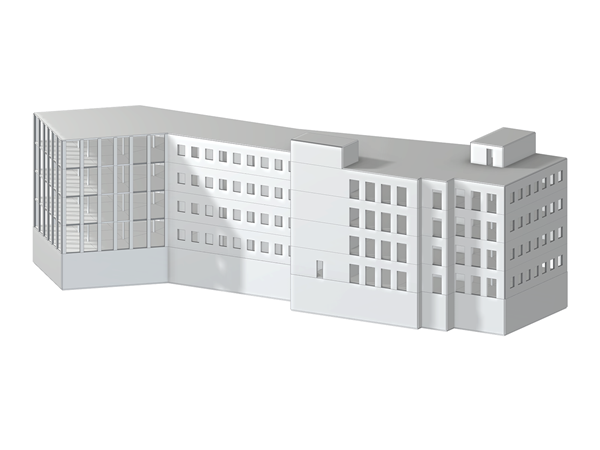

Bâtiment en béton avec angle distinct, baptisé « Amplitude ».

Immeuble de bureaux à angles

Ici, vous avez l'option d'ouvrir le modèle d'un bâtiment en béton avec un angle distinctif, conçu avec RFEM.

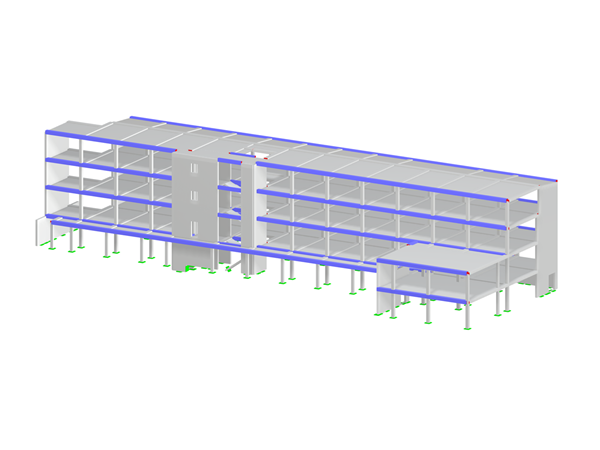

Rénovation du siège de l’INAIL à Ancône, valorisant une conception durable avec des processus BIM avancés et du béton préfabriqué

Siège social de l’INAIL à Ancône

Ici, vous pouvez ouvrir le modèle du siège de l'INAIL à Ancône, une rénovation de l'ancienne école avec un design durable et des processus BIM.

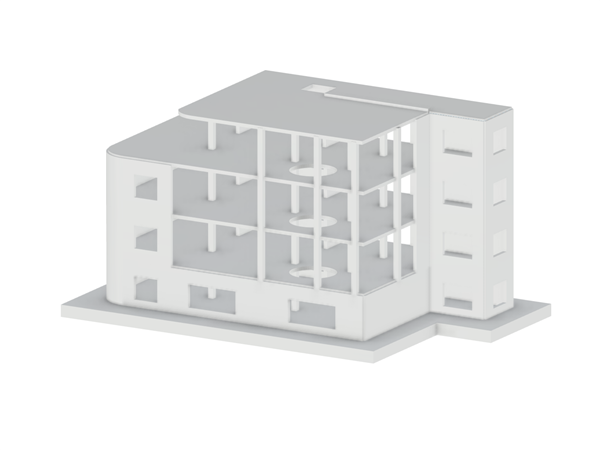

Bâtiment en béton armé

Ici, vous avez l'option d'ouvrir le modèle d'un bâtiment en béton armé qui a été dimensionné à l'aide de la méthode du spectre de réponse pour les séismes.

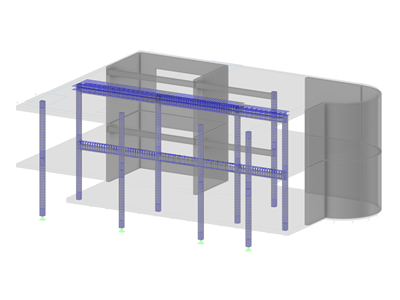

Modèle d'un immeuble de grande hauteur avec détails structurels dans RFEM.

bâtiments à plusieurs étages

Téléchargez le modèle de cet immeuble et ouvrez-le dans le logiciel de calcul aux éléments finis RFEM.

Autres modèles

Vérification de barre

Avec cette fonctionnalité, vous pouvez déterminer les paramètres pour l’armature longitudinale, transversale et de torsion, ainsi que la hauteur de la zone comprimée, les déformations aux limites et de l’acier. Le programme permet de considérer les déformations à l’état II selon l’EN 1992-1-1 et l’ACI 318-19, de vérifier la rigidité en traction, de vérifier le fluage, le retrait et la fatigue suivant l’EN 1992-1-1, d'effectuer des calculs de résistance sismique selon l’EC 8 et de calculer de nombreux autres indicateurs.

Vérification des surfaces

Dans le programme, vous pouvez trouver l'option de renforcement à deux bandes libre, les options de conception pour éviter le pliage, la compression ou le cisaillement du renforcement, ainsi que de nombreuses options pour définir le renforcement.

Le programme vous permet de définir et de concevoir des sections, de prendre en compte la rigidité et le fluage, et d'obtenir une décomposition précise des causes des situations non concevables.

Les bandes de conception vous permettent de poser le renforcement efficacement et de déterminer automatiquement la longueur d'ancrage.

Plus de fonctionnalités

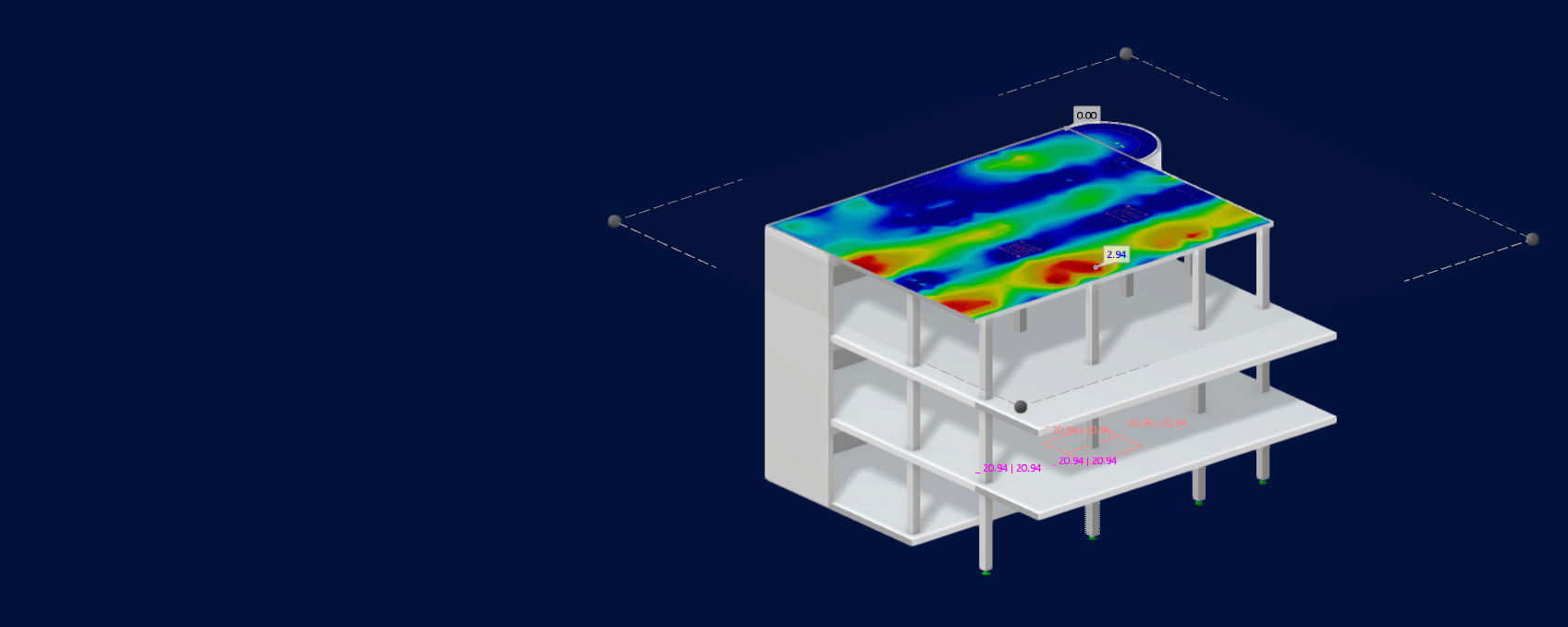

Fonctions de vérification des armatures de béton dans RFEM 6 | Vérification des armatures

Bannière W pour les fonctions de vérification des armatures de béton dans RFEM 6.

Saisie

Les logiciels Dlubal simplifient de nombreuses étapes de travail. Ainsi, pour faciliter la saisie des données, les surfaces, barres, ensembles de barres, matériaux, épaisseurs de surface et profils définis dans RFEM/RSTAB sont prédéfinis. Vous pouvez utiliser la fonction [Sélection] pour une sélection graphique à de nombreux endroits du logiciel. Vous avez également accès aux bibliothèques globales de matériaux et de sections.

Résultats

Le logiciel vous fournit les ratios de vérification pour les différentes vérifications (par exemple, capacité portante, état limite de service ou respect des règles de construction) sous forme tabulaire. Vous obtenez également les armatures nécessaires dans des tableaux de résultats clairs. Le logiciel fournit tous les résultats intermédiaires de manière compréhensible.
