Projektowanie konstrukcji betonowych dla RFEM 6

Projektowanie konstrukcji betonowych dla RFEM 6

Rozszerzenie dla RFEM i RSTAB umożliwia wymiarowanie prętów, zbiorów prętów i powierzchni (tylko RFEM).

Obliczenia przeprowadza się zgodnie z odpowiednimi normami dla stanu granicznego nośności i użytkowalności.

Beton zbrojony, materiał kompozytowy składający się z betonu i stali zbrojeniowej, charakteryzuje się wysoką nośnością i plastycznością. Właściwości te sprawiają, że jest to materiał wszechstronny i szeroko stosowany w budownictwie.

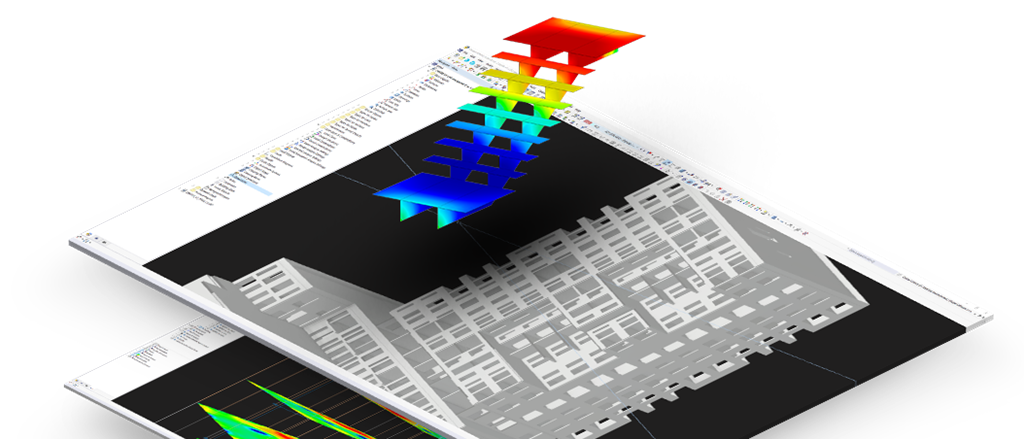

Rozszerzenie do programów RFEM i RSTAB umożliwia obliczanie prętów, zestawów prętów i powierzchni (tylko RFEM). Widok schodów ze środkowym dźwigarem i zintegrowanymi górnymi i dolnymi powierzchniami spoczników.
Subnavigation
01
Przegląd
02
Funkcje
03
Słupy
04
Przebicie
05
Odkształcenia
06
Odporność ogniowa
07
Normy
Ikona przedstawiająca RFEM 6, aplikację do analizy metodą elementów skończonych

Pręty i powierzchnie

Dzięki rozszerzeniu można dokładnie i przejrzyście wymiarować pręty, zbiory prętów i powierzchnie z przekrojów żelbetowych pod kątem nośności i użytkowalności.

  • Automatyczny import wielkości przekrojów z RFEM/RSTAB
  • Kontrola stanu granicznego nośności i użytkowalności
  • Na podstawie zintegrowanych załączników krajowych (ZA) można również definiować własne wartości graniczne i parametry
  • Elastyczność dzięki możliwości ustawień szczegółów dla podstawy i zakresu obliczeń
  • Szybkie i przejrzyste wyniki dla natychmiastowego podglądu przebiegu kontroli po projektowaniu
  • Zintegrowana w RFEM/RSTAB graficzna prezentacja wyników, np. kryteria kontroli lub wymagane zbrojenie
  • Przejrzysta numeryczna prezentacja wyników w tabelach oraz możliwość ich graficznego przedstawienia w modelu
  • Integracja wyników w raporcie RFEM/RSTAB
Techniczny rysunek głowicy pala jako fundamentu szybu windy w module analizy konstrukcyjnej do projektowania betonu. Webinarium: Modelowanie i wymiarowanie konstrukcji żelbetowych w RFEM 6 i RSTAB 9
Przedstawienie obliczeń betonu w modelu RFEM, łącznie z graficznym interfejsem oraz szczegółowymi parametrami obliczeń.
Projektowanie konstrukcji betonowych dla RFEM 6

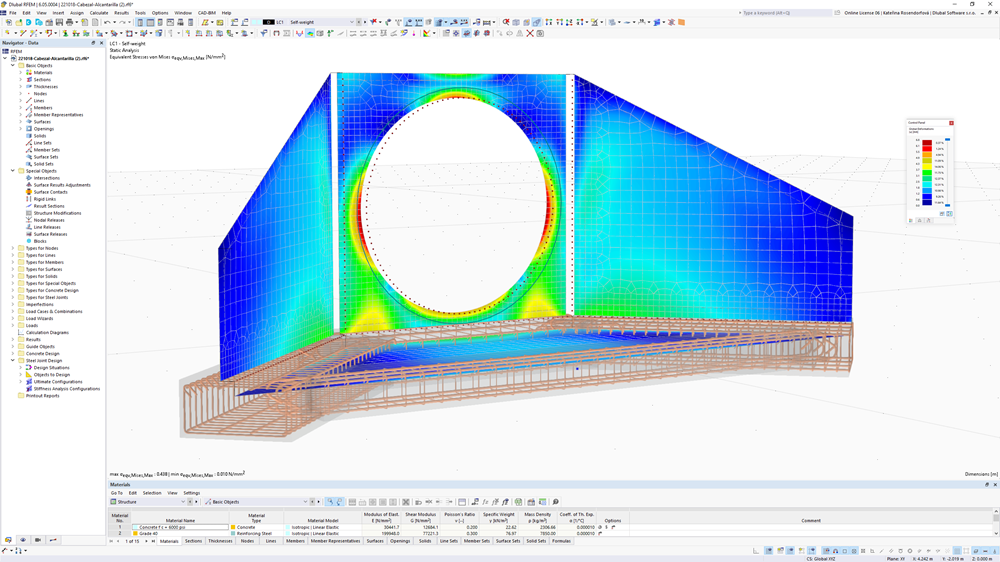

Betonowa głowica przepustu zamodelowana w oprogramowaniu RFEM, prezentująca detal konstrukcyjny.
Rozszerzenie Projektowanie konstrukcji betonowych dla RFEM 6
Model budynku mieszkalnego Hochpunkt E - Franklin Village Mannheim
Animacja wieżowca mieszkalnego w RFEM 6 | Widok 1 (© AS+P Albert Speer + Partner GmbH | Wizualizacja: Architektura-Grafika Komputerowa B. C. Horvath)
Techniczny rysunek głowicy pala jako fundamentu szybu windy w module analizy konstrukcyjnej do projektowania betonu. Webinarium: Modelowanie i wymiarowanie konstrukcji żelbetowych w RFEM 6 i RSTAB 9
Przedstawienie obliczeń betonu w modelu RFEM, łącznie z graficznym interfejsem oraz szczegółowymi parametrami obliczeń. Projektowanie konstrukcji betonowych dla RFEM 6
Betonowa głowica przepustu zamodelowana w oprogramowaniu RFEM, prezentująca detal konstrukcyjny. Rozszerzenie Projektowanie konstrukcji betonowych dla RFEM 6
Model budynku mieszkalnego Hochpunkt E - Franklin Village Mannheim Animacja wieżowca mieszkalnego w RFEM 6 | Widok 1 (© AS+P Albert Speer + Partner GmbH | Wizualizacja: Architektura-Grafika Komputerowa B. C. Horvath)
Webinarium: Modelowanie i wymiarowanie konstrukcji żelbetowych w RFEM 6 i RSTAB 9

Główne cechy wymiarowania betonu

Funkcje Wymiarowanie prętów Projektowanie powierzchni Wprowadzanie danych Wyniki Wszystkie funkcje
Rozszerzenie Projektowanie konstrukcji betonowych do RFEM i RSTAB, umożliwiające projektowanie prętów, zestawów prętów i powierzchni.

Zalety wymiarowania betonu

  • Wymiarowanie powierzchni, belek i słupów w jednym rozszerzeniu
  • Dowolna definicja zbrojenia bezpośrednio w programie głównym
  • Szczegółowa dokumentacja z obliczeń elementów
  • Interakcja prętów i powierzchni w analizie odkształceń
  • Obliczanie wytrzymałości przekroju za pomocą wykresów interakcji
  • Definicja różnych szerokości współpracujących żeber w pręcie
  • Uwzględnienie zbrojenia powierzchniowego podczas wymiarowania żebra
Intuicyjne projektowanie konstrukcji betonowych

Projektuj i weryfikuj konstrukcje żelbetowe – w tym analiza odkształceń, projektowanie na zginanie i naprężenia przekrojów.

  • Graficzne przedstawienie naprężeń przekrojowych

    Dodatek do projektowania betonu umożliwia wyświetlanie naprężeń i odkształceń przekroju betonowego i zbrojenia jako obrazu naprężeń 3D lub grafiki 2D. W zależności od wybranych wyników w szczegółach projektowych, naprężenia lub odkształcenia są pokazywane w zdefiniowanym zbrojeniu podłużnym pod działaniem obciążeń lub granicznych sił wewnętrznych.

  • Trójwymiarowy wykres interakcji My-Mz-N

    Dodatek Projektowanie Betonu oferuje 3D diagram interakcji My-Mz-N dla przekrojów żelbetowych, co pomaga zobrazować stan graniczny nośności. Możesz łatwo sprawdzić, czy graniczna odporność została przekroczona, oraz dostosować wygląd diagramu do swoich potrzeb.

  • Zbrojenie na przebicie

    W dodatku Projektowanie Konstrukcji Żelbetowych masz możliwość zdefiniowania istniejącego pionowo zorientowanego zbrojenia na przebicie. Może ono składać się z strzemion lub trzpieni głowicowych. Zbrojenie na przebicie jest następnie uwzględniane w projektowaniu wytrzymałości na przebicie.

    Przejdź do filmu

  • Analiza deformacji

    Dodatek do projektowania betonu umożliwia analizy odkształceń powierzchni żelbetowych, w tym popękanych (stan II), z zastosowaniem metod takich jak ACI 318-19 i EN 1992-1-1. Uwzględnia on wpływ usztywnienia naprężeniowego między pęknięciami oraz może uwzględniać pełzanie i skurcz. Wyniki są wyświetlane graficznie i numerycznie, z pełną integracją z raportem wydruku RFEM.

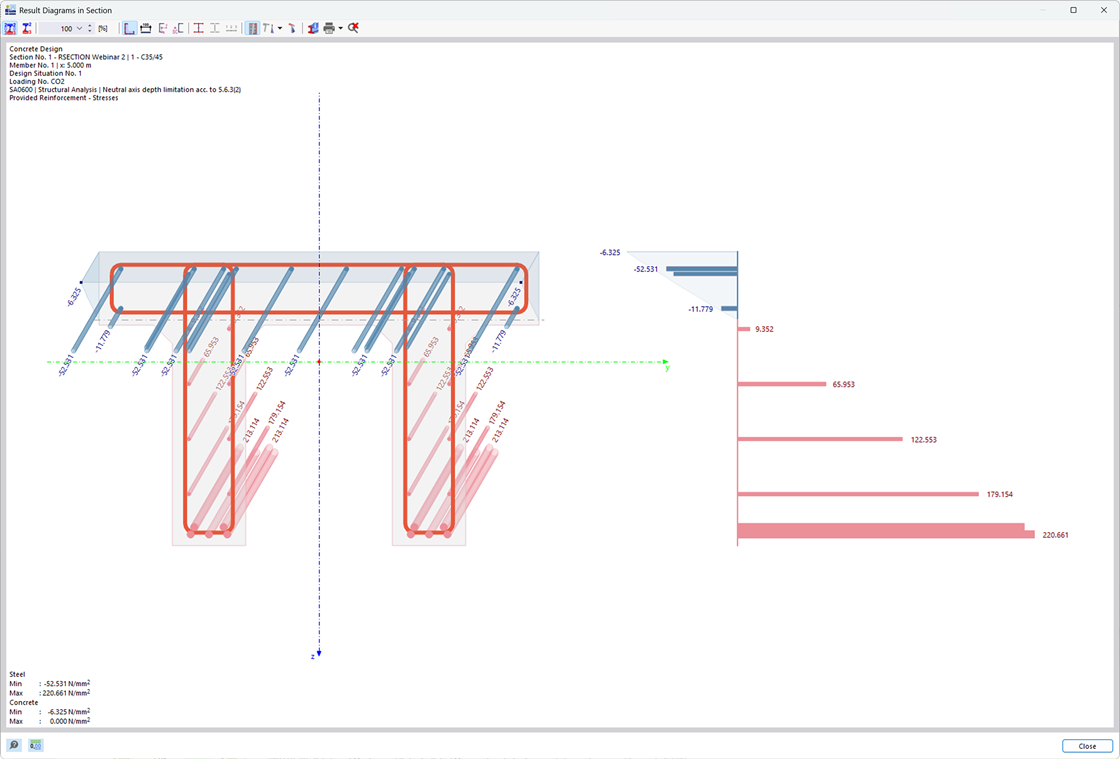

Wizualizacja naprężeń i odkształceń w przekroju betonowym ze zbrojeniem w warunkach obciążenia

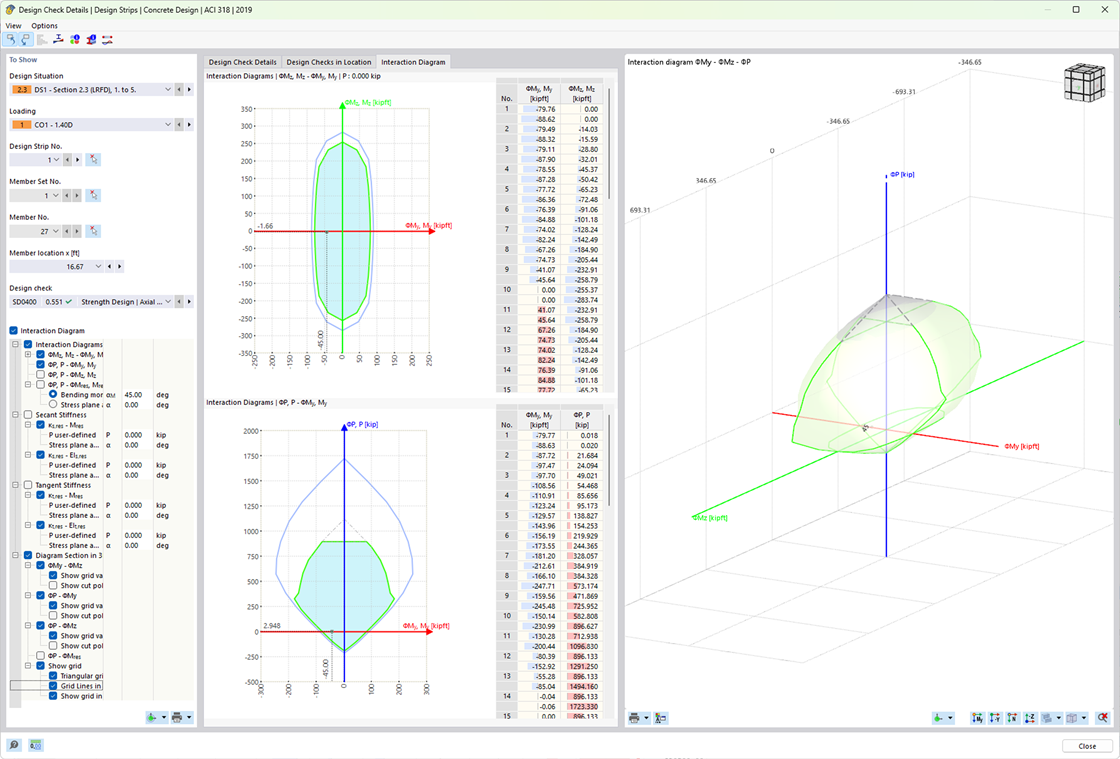

Przekrój 3D diagramu pokazujący graniczną nośność przekrojów żelbetowych z momentami i siłą osiową

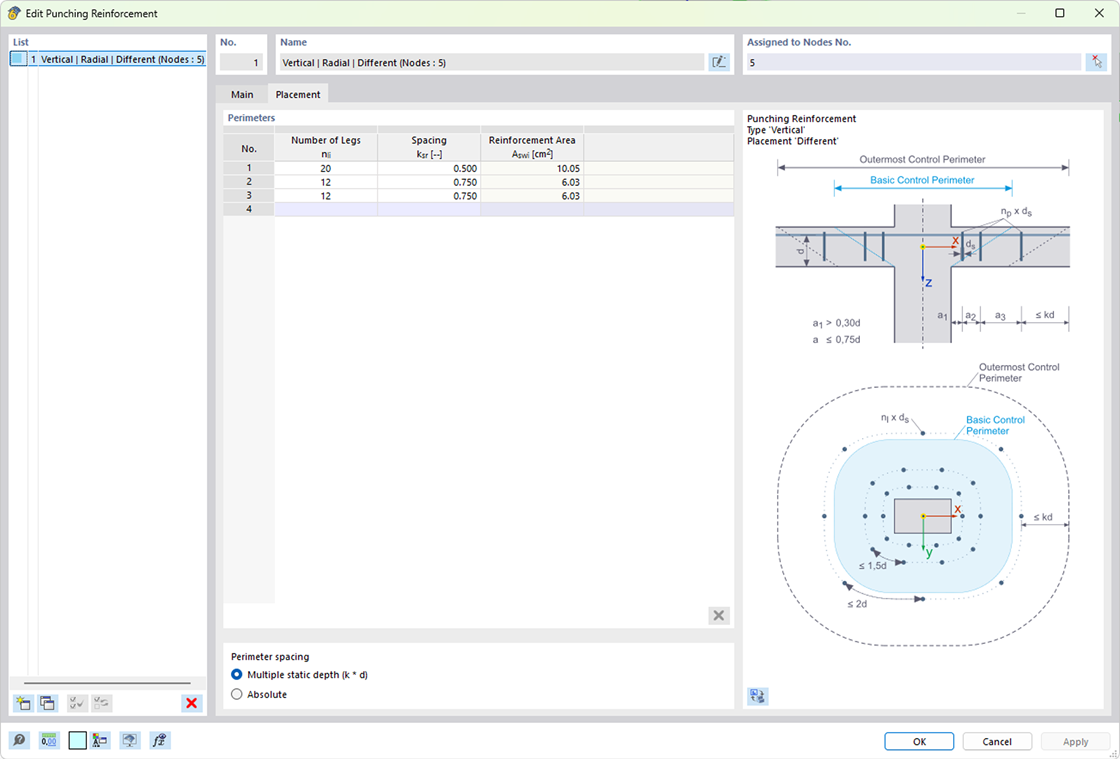

Widok pionowego zbrojenia na ścinanie w module Projektowania konstrukcji betonowych zapewniający bezpieczeństwo przed uszkodzeniami konstrukcji.

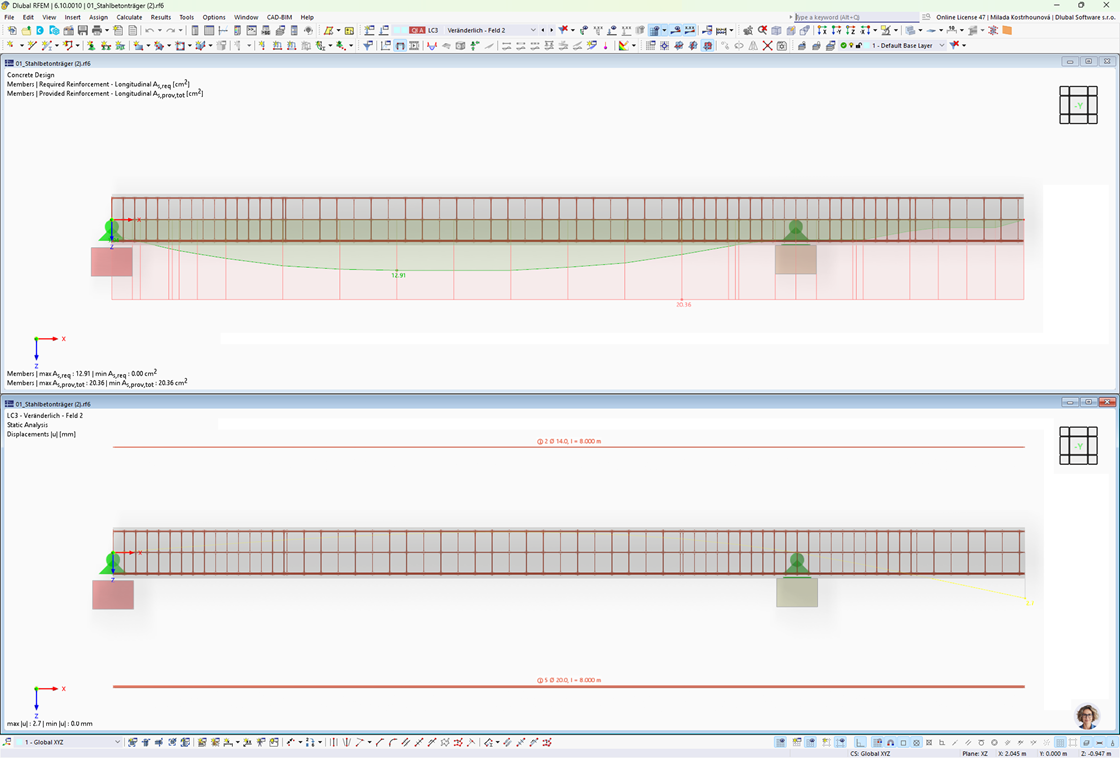

Graficzne wyświetlanie zbrojenia i odkształceń Prętów betonowych do analizy statycznej.

Zwymiarowane z zastosowaniem Projektowania konstrukcji betonowych w programie RFEM 5

Betonowy budynek o charakterystycznym narożniku, zaprojektowany w RFEM do efektywnego wymiarowania.

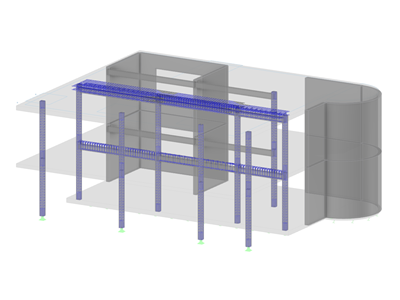

Dwupiętrowy budynek biurowy z łukowatą fasadą

Tutaj masz opcję otwarcia modelu betonowego budynku z wyraźnym kątem, zaprojektowanego za pomocą RFEM.

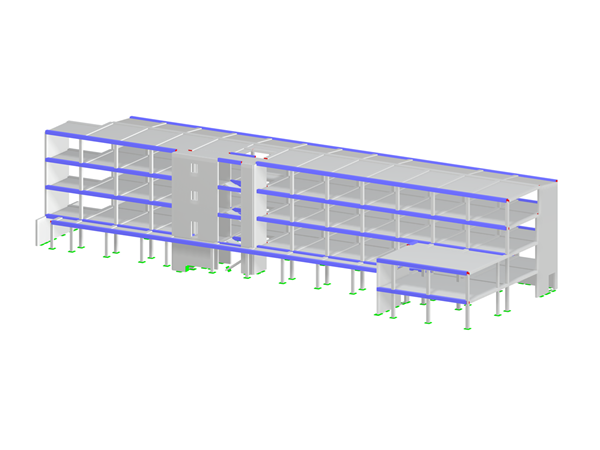

Renowacja siedziby INAIL Ankona podkreśla zrównoważony projekt z zaawansowanymi procesami BIM i elementami prefabrykowanymi.

Siedziba INAIL w Ankonie

Tutaj możesz otworzyć model siedziby INAIL w Ankonie, renowację dawnej szkoły z zrównoważonym projektem i procesami BIM.

Budynki żelbetowy, zaprojektowany do obciążeń trzęsieniem ziemi zgodnie z metodą spektrum odpowiedzi.

Budynek żelbetowy

Tutaj masz opcję otwarcia modelu budynku żelbetowego, który został zaprojektowany metodą spektrum odpowiedzi dla trzęsień ziemi.

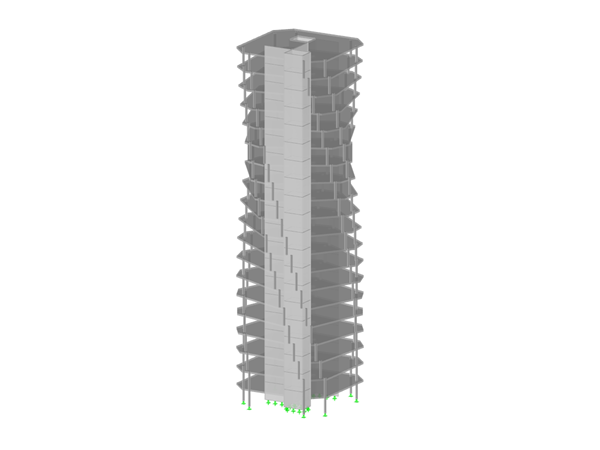

Model budynku wysokiego z przedstawionymi szczegółami konstrukcyjnymi w RFEM.

budynki wielokondygnacyjne

Pobierz model wieżowca i otwórz go w programie RFEM.

Inne modele

Wymiarowanie prętów

Dzięki temu dodatkowi można określać parametry zbrojenia podłużnego, poprzecznego i zbrojenia na skręcanie, a także wysokość strefy ściskanej oraz odkształcenia krawędzi i stali. W programie można uwzględniać deformacje w stanie zarysowanym (stan II) zgodnie z normami EN 1992-1-1 i ACI 318-19, sprawdzać wytrzymałość na rozciąganie, analizować pełzanie, skurcz i zmęczenie zgodnie z EN 1992-1-1, a także przeprowadzać analizę sejsmiczną zgodnie z Eurokodem 8 oraz obliczać wiele innych wskaźników.

Więcej informacji

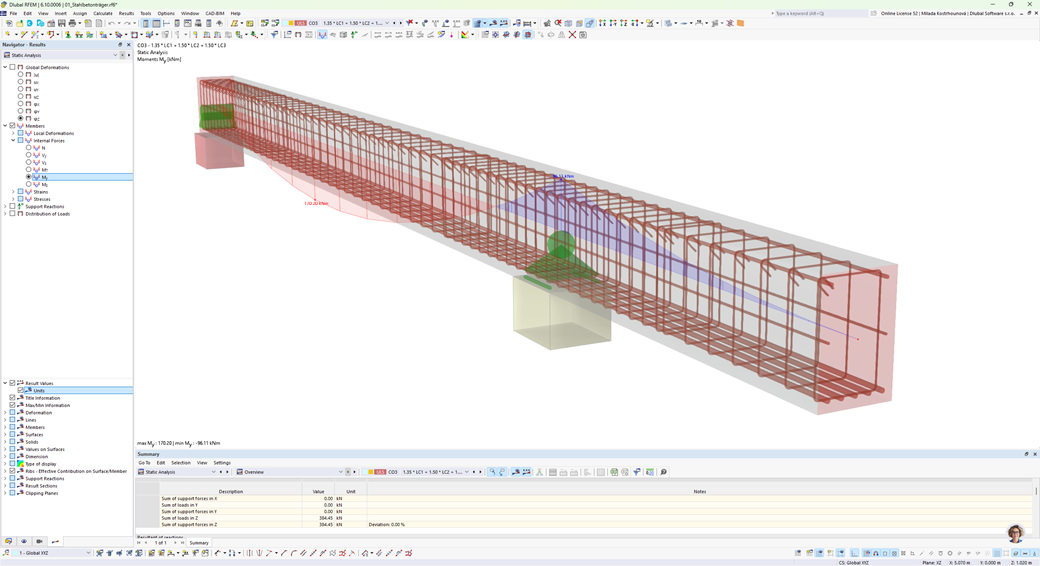

Belka żelbetowa z wspornikiem przedstawiająca techniki zbrojenia i zachowanie pod obciążeniem

Projektowanie powierzchni

W programie można znaleźć opcję swobodnego zbrojenia dwukierunkowego, opcje projektowania w celu uniknięcia zginania, ściskania lub ścinania zbrojenia oraz wiele opcji definiowania zbrojenia.

Program umożliwia definiowanie i projektowanie przekrojów, uwzględnianie sztywności i pełzania oraz uzyskanie precyzyjnego rozbicia przyczyn sytuacji nieprojektowalnych.

Pasy projektowe umożliwiają efektywne układanie zbrojenia i automatyczne określanie długości zakotwienia.

Więcej funkcji

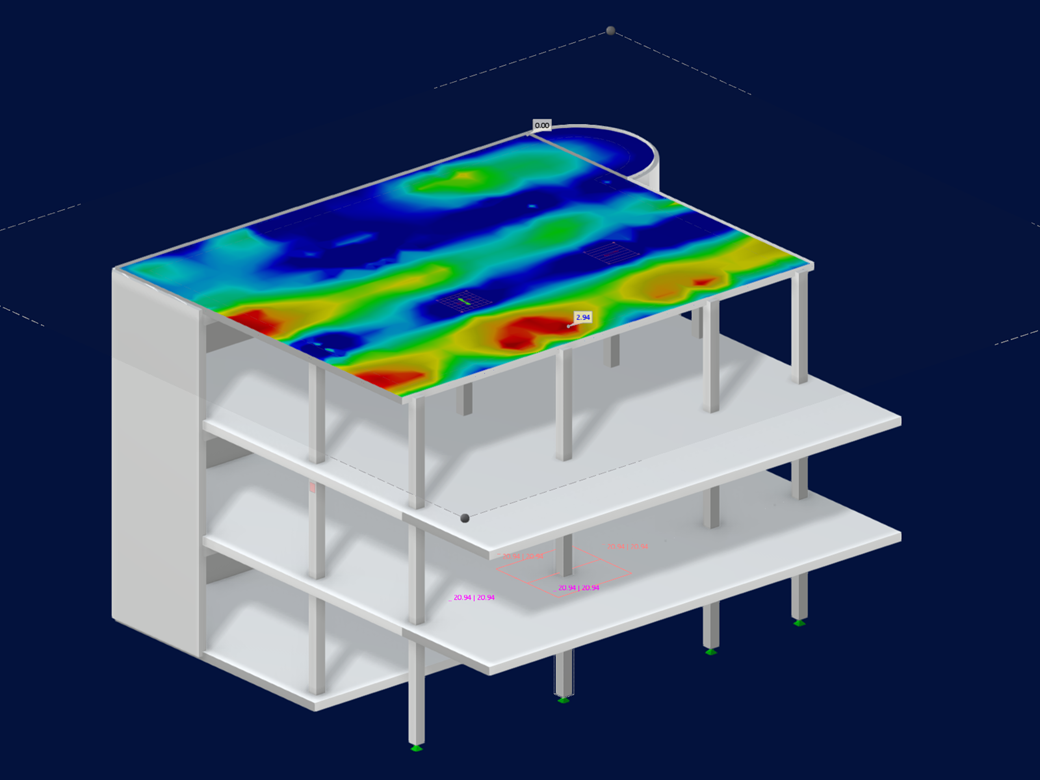

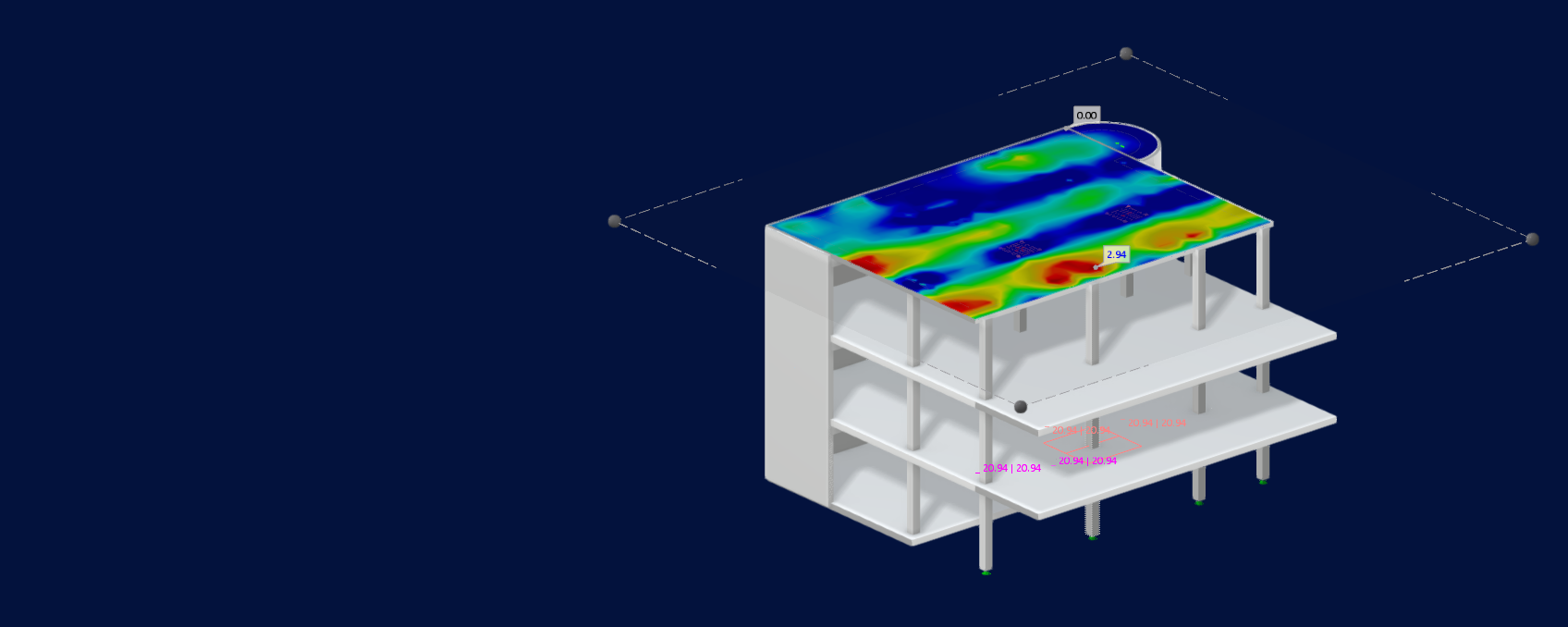

Funkcje obliczania zbrojenia betonu w programie RFEM 6 | Obliczenia powierzchni Banner W dla funkcji projektowania zbrojenia betonu w programie RFEM 6

Wprowadzanie danych

Oprogramowanie Dlubal ułatwia wiele kroków, wspierając Cię w pracy. W celu uproszczenia wprowadzania danych zdefiniowane w programie RFEM/RSTAB zbiory powierzchni, prętów, zbiory prętów, materiały, grubości i profile są ustawione domyślnie. W wielu miejscach w programie możesz korzystać z funkcji [Wybierz] do wyboru graficznego. Ponadto masz dostęp do globalnych bibliotek materiałów i przekrojów.

Więcej informacji

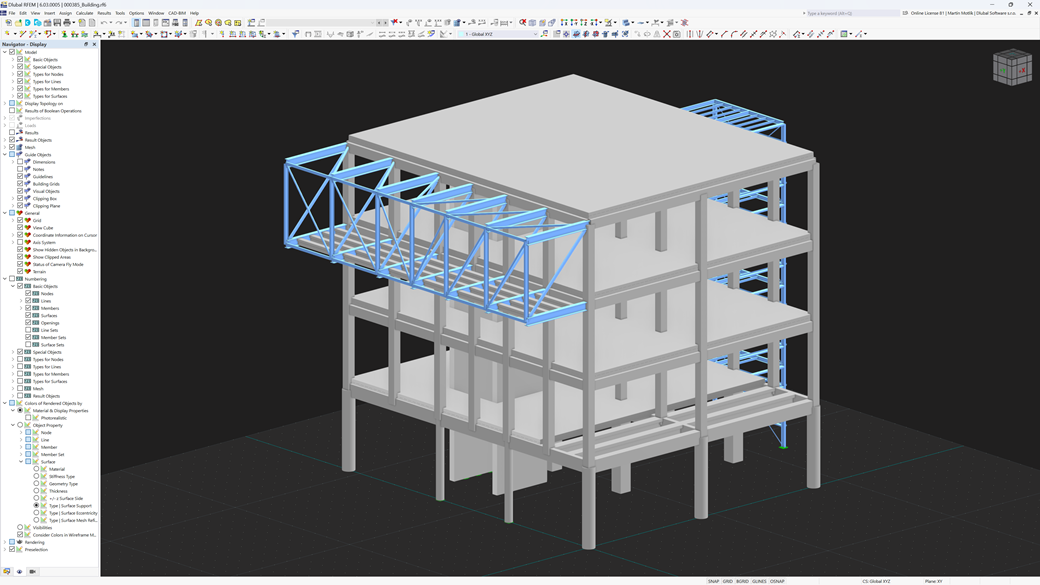

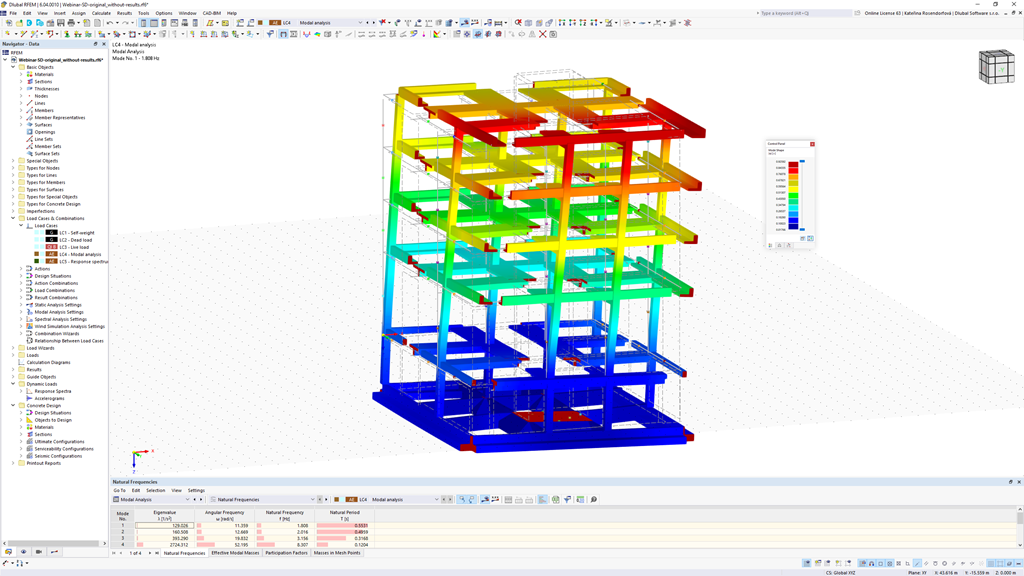

Model żelbetowego budynku w środowisku programu RFEM.

Wyniki

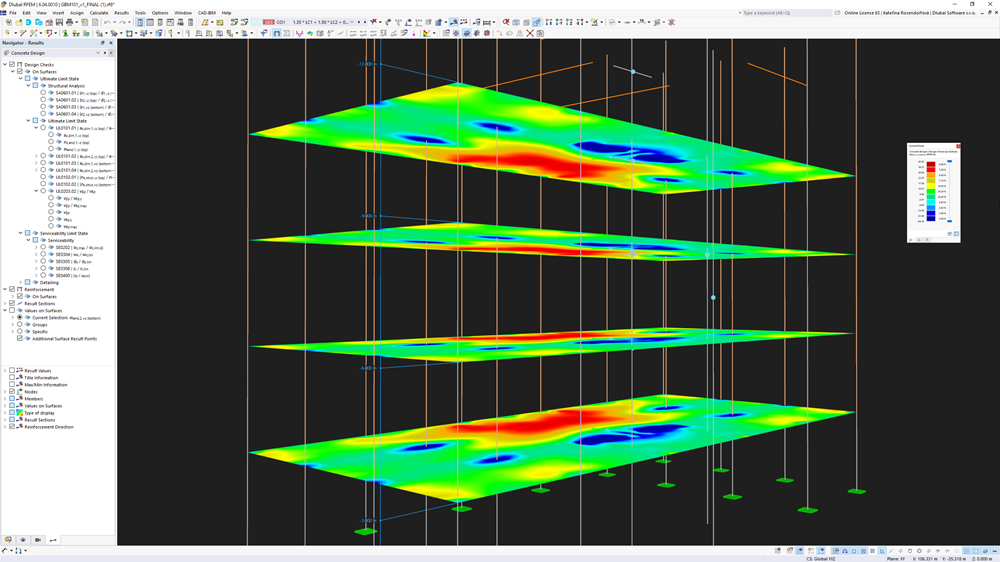

Stopnie wykorzystania poszczególnych warunków projektowych (np. stanu granicznego nośności, stanu granicznego użytkowalności lub zgodności z regułami konstrukcyjnymi) są przedstawiane w formie tabelarycznej. Również wymagane zbrojenie jest wyszczególnione w przejrzystych tabelach. Program podaje wszystkie wartości pośrednie w zrozumiały sposób.

Więcej informacji

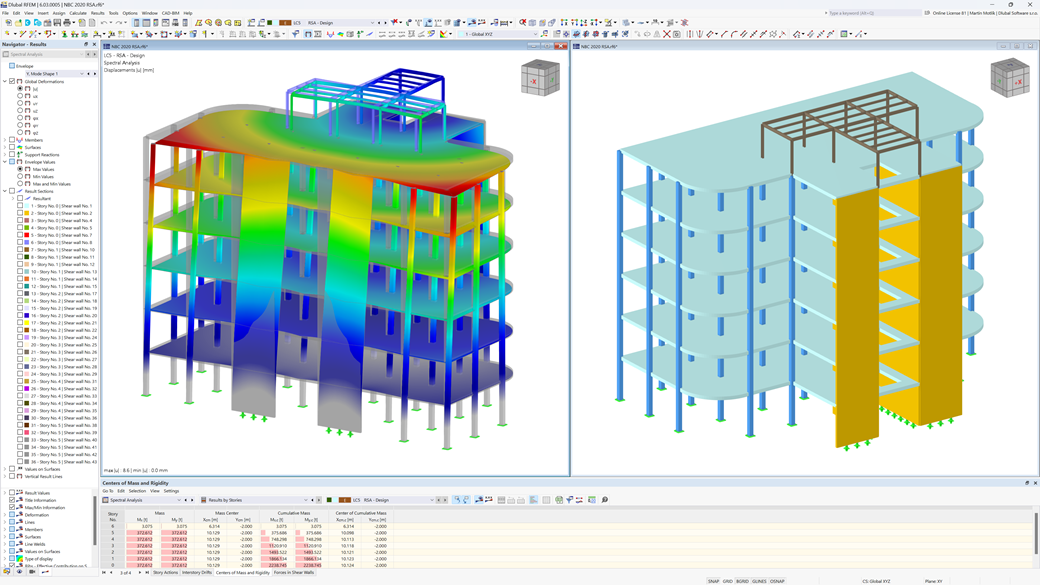

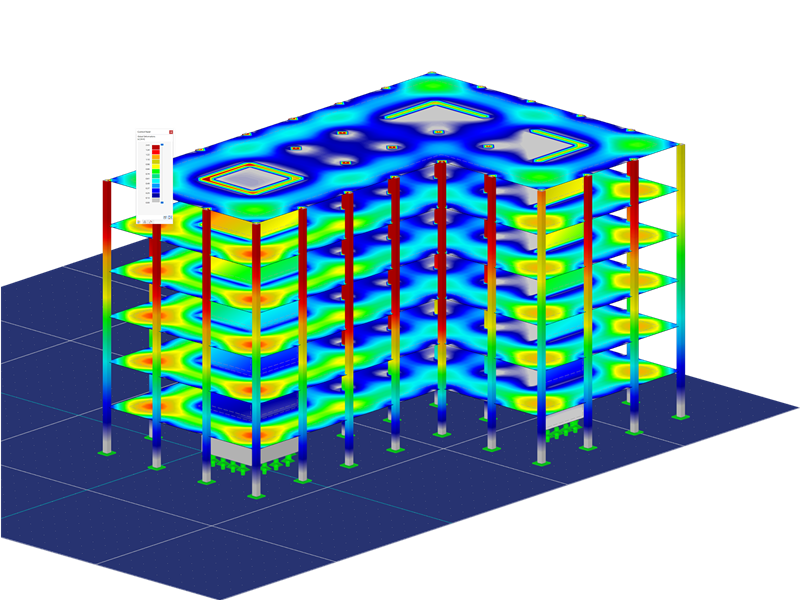

Konstrukcja żelbetowa budynku wielopiętrowego, szczegółowe przedstawienie wykorzystania z tabelami zbrojeniowymi.
