Verifica calcestruzzo per RFEM 6

L'add-on per RFEM e RSTAB consente la verifica di aste, set di aste e superfici (solo RFEM).

La verifica viene eseguita secondo le norme specifiche per lo stato limite ultimo e lo stato limite di esercizio.

Il calcestruzzo armato, un materiale composto da calcestruzzo e acciaio di armatura, colpisce per l'elevata capacità portante e duttilità. Queste proprietà lo rendono un materiale da costruzione versatile e ampiamente utilizzato nel settore delle costruzioni.

Il componente aggiuntivo per RFEM e RSTAB consente la verifica di aste, set di aste e superfici (solo RFEM). Rappresentazione di una scala con una trave centrale e pianerottoli superiori e inferiori integrati.

Subnavigation

Panoramica

Caratteristiche

Pilastri

Taglio - Punzonamento

Spostamenti generalizzati

Resistenza al fuoco

Norme

Aste e superfici

Con l'add-on è possibile progettare in modo preciso e trasparente aste, set di aste e superfici realizzati in sezioni trasversali in cemento armato, tenendo conto degli stati limite ultimi e di esercizio.

Acquisizione automatica degli sforzi interni da RFEM/RSTAB
Verifiche negli stati limite ultimi e di esercizio
Sulla base delle Appendici nazionali (AN) integrati, è possibile definire anche limiti e parametri personalizzati.
Flessibilità grazie alle opzioni di impostazione dettagliate per la base e l'estensione dei calcoli
Output dei risultati rapido e chiaro per una panoramica immediata della distribuzione dei risultati dopo la progettazione
Output grafico dei risultati integrato in RFEM/RSTAB; ad esempio, rapporti di verifica del progetto o armatura richiesta
Risultati numerici chiaramente organizzati in tabelle e visualizzazione grafica dei risultati nel modello
Integrazione dell'output nella relazione di calcolo di RFEM/RSTAB

Requisiti hardware e di sistema

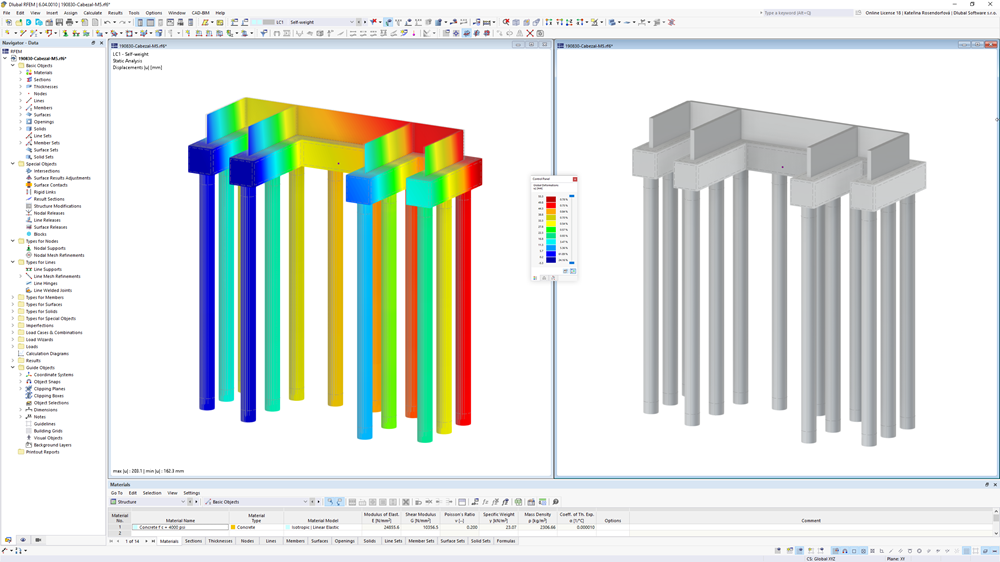

Rappresentazione tecnica di una testa di palo come fondazione di un ascensore in un modulo di verifica delle strutture in calcestruzzo.

Webinar: Modellazione e progettazione di strutture in cemento armato in RFEM 6 e RSTAB 9

Visualizzazione della verifica del calcestruzzo nel modello RFEM, inclusa l'interfaccia grafica con parametri di calcolo dettagliati.

Verifica calcestruzzo per RFEM 6

Testata di tombino in calcestruzzo modellata nel software RFEM, che mostra i dettagli strutturali.

Add-on Verifica calcestruzzo per RFEM 6

Modello di edificio residenziale a più piani Hochpunkt E - Franklin Village Mannheim

Animazione di grattacielo residenziale in RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualization: Architektur-Computergrafik B. C. Horvath)

Webinar: Modellazione e progettazione di strutture in cemento armato in RFEM 6 e RSTAB 9

Verifica calcestruzzo per RFEM 6

Add-on Verifica calcestruzzo per RFEM 6

Animazione di grattacielo residenziale in RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualization: Architektur-Computergrafik B. C. Horvath)

Webinar: Modellazione e progettazione di strutture in cemento armato in RFEM 6 e RSTAB 9

Vantaggi della verifica concreta

Dimensionamento di superfici, travi e aste compresse in un solo add-on
Definizione libera dell'armatura direttamente nel programma principale
Documentazione dettagliata delle verifiche dei componenti
Interazione di aste e superfici in un'analisi degli spostamenti generalizzati

Output della resistenza della sezione trasversale utilizzando i diagrammi di interazione
Definizione di diverse larghezze di integrazione delle nervature in un'asta
Considerazione dell'armatura superficiale nel progetto della nervatura

Progettazione intuitiva di strutture in calcestruzzo

Progettare e verificare strutture in calcestruzzo armato – inclusa l'analisi delle deformazioni, il progetto di piegatura e le tensioni delle sezioni trasversali.

Visualizzazione grafica delle tensioni di sezione

L'add-on Concrete Design ti permette di visualizzare le tensioni e le deformazioni di una sezione trasversale in calcestruzzo e dell'armatura come un'immagine 3D delle tensioni o come un grafico 2D. A seconda dei risultati selezionati nei dettagli di progetto, le tensioni o le deformazioni vengono mostrate nell'armatura longitudinale definita sotto azioni di carico o forze interne limite.
Diagramma di interazione My-Mz-N 3D

L'add-on Concrete Design offre un diagramma di interazione 3D My-Mz-N per sezioni trasversali in calcestruzzo armato, aiutando a visualizzare lo stato limite ultimo. È possibile verificare facilmente se la resistenza limite è superata e personalizzare l'aspetto del diagramma in base alle vostre esigenze.
Armatura a Taglio per Punzonamento

Nel componente aggiuntivo Design del calcestruzzo, hai la possibilità di definire un'armatura a taglio punzonante esistente orientata verticalmente. Può essere costituita da staffe o pioli a testa. L'armatura a taglio punzonante viene quindi considerata nel progetto di taglio punzonante.

Vai al video esplicativo
Analisi delle deformazioni

L'add-on Concrete Design offre analisi delle deformazioni per superfici in calcestruzzo armato, comprese quelle fessurate (stato II), utilizzando metodi come ACI 318-19 e EN 1992-1-1. Tiene conto del rafforzamento a trazione tra le fessure e può includere il ritiro e il creep. I risultati vengono visualizzati graficamente e numericamente, con piena integrazione nel report di stampa RFEM.

Rappresentazione visiva di tensioni e deformazioni in una sezione di cemento armato sotto carico.

Diagramma di interazione 3D che mostra la capacità portante ultima delle sezioni di calcestruzzo armato con momenti e forza assiale.

Vista dell'impostazione dell'armatura a punzonamento verticale nel add-on Verifica calcestruzzo per garantire la sicurezza contro i cedimenti strutturali.

Visualizzazione grafica dell'armatura dell'asticella in calcestruzzo e delle deformazioni per l'analisi strutturale.

Progettato con Verifica calcestruzzo in RFEM 5

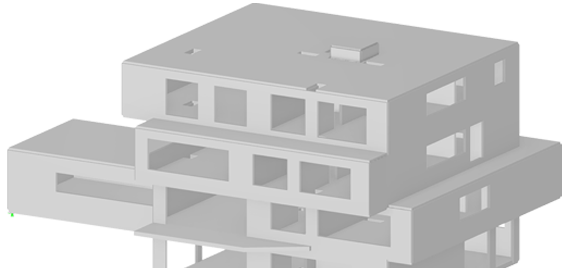

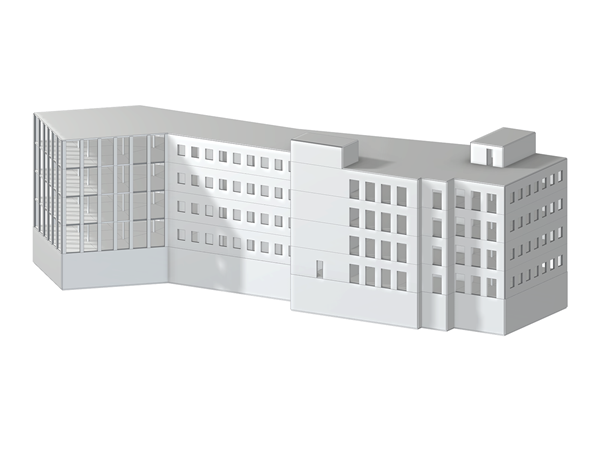

Edificio in calcestruzzo con angolo distinto, progettato con RFEM per una valutazione efficiente

Edificio per uffici angolato

Qui hai l'opzione di aprire il modello di un edificio in cemento con un angolo marcato, progettato con RFEM.

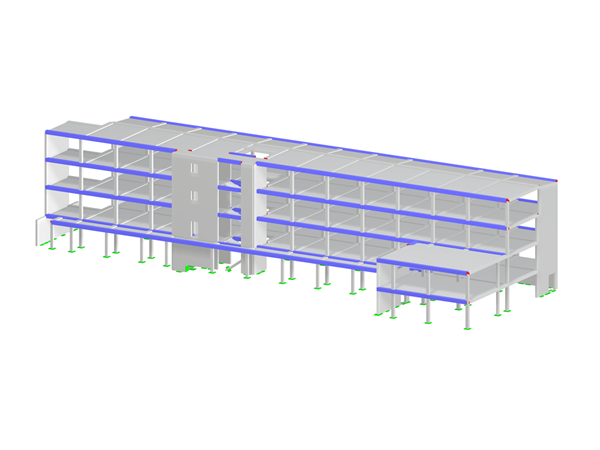

La ristrutturazione della sede INAIL di Ancona evidenzia la sostenibilità con processi BIM avanzati e calcestruzzo prefabbricato

Sede INAIL ad Ancona

Qui puoi aprire il modello della sede centrale INAIL ad Ancona, una ristrutturazione dell'ex scuola con design sostenibile e processi BIM.

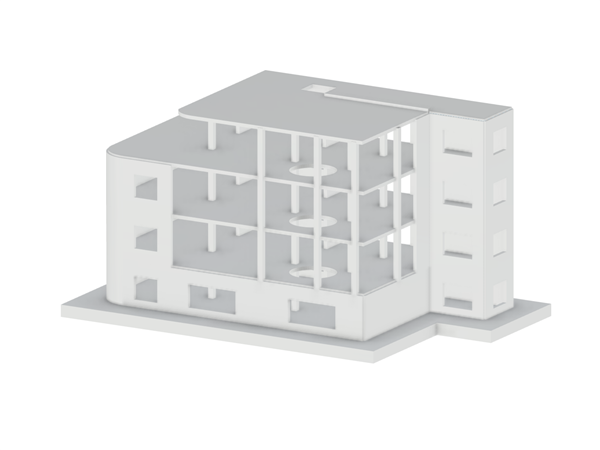

Edificio in cemento armato progettato con il metodo dello spettro di risposta per i terremoti

Edificio in calcestruzzo-acciaio

Qui hai l'opzione di aprire il modello di un edificio in calcestruzzo armato, dimensionato con il metodo dello spettro di risposta per i terremoti.

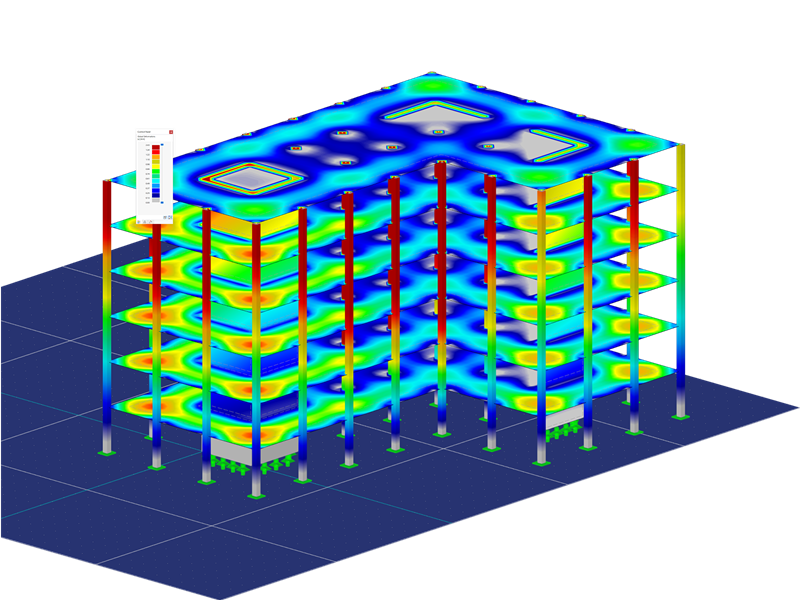

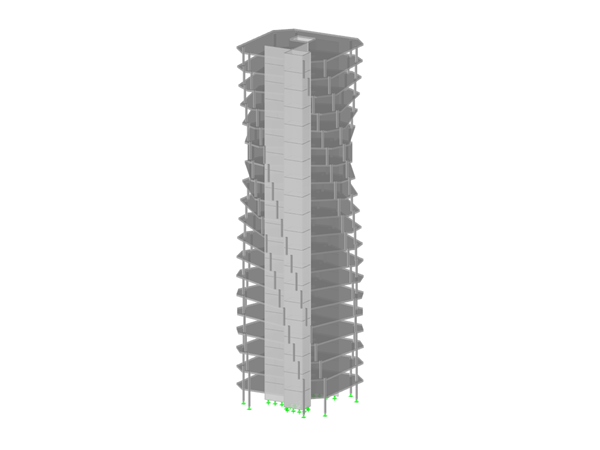

Modello di grattacielo con dettagli strutturali visualizzato in RFEM.

Edifici alti

Scarica il modello di un grattacielo e aprilo nel software agli elementi finiti RFEM.

Altri modelli

Verifica delle aste

L'add-on Verifica calcestruzzo consente di definire i parametri dell'armatura longitudinale, trasversale e torsionale, nonché l'altezza profondità dell'asse neutro, i bordi e le deformazioni dell'acciaio. Nel programma è possibile considerare le deformazioni in stato fessurato (stato II) secondo ACI 318-19 e EN 1992-1-1, verificare la rigidezza a trazione, monitorare viscosità, ritiro e fatica secondo EN 1992-1-1, eseguire analisi sismiche secondo EC 8 e calcolare molti altri indicatori.

Ulteriori informazioni

Progettazione di superfici

Nel programma, puoi trovare l'opzione di rinforzo a due strisce libero, opzioni di progetto per evitare la curvatura, la compressione o il taglio del rinforzo, e molte opzioni per definire il rinforzo.

Il programma ti permette di definire e progettare sezioni, considerare la rigidità e il creep, e ottenere una ripartizione precisa delle cause delle situazioni non progettabili.

Le strisce di progetto ti consentono di posare il rinforzo in modo efficiente e di determinare automaticamente la lunghezza di ancoraggio.

Altre caratteristiche

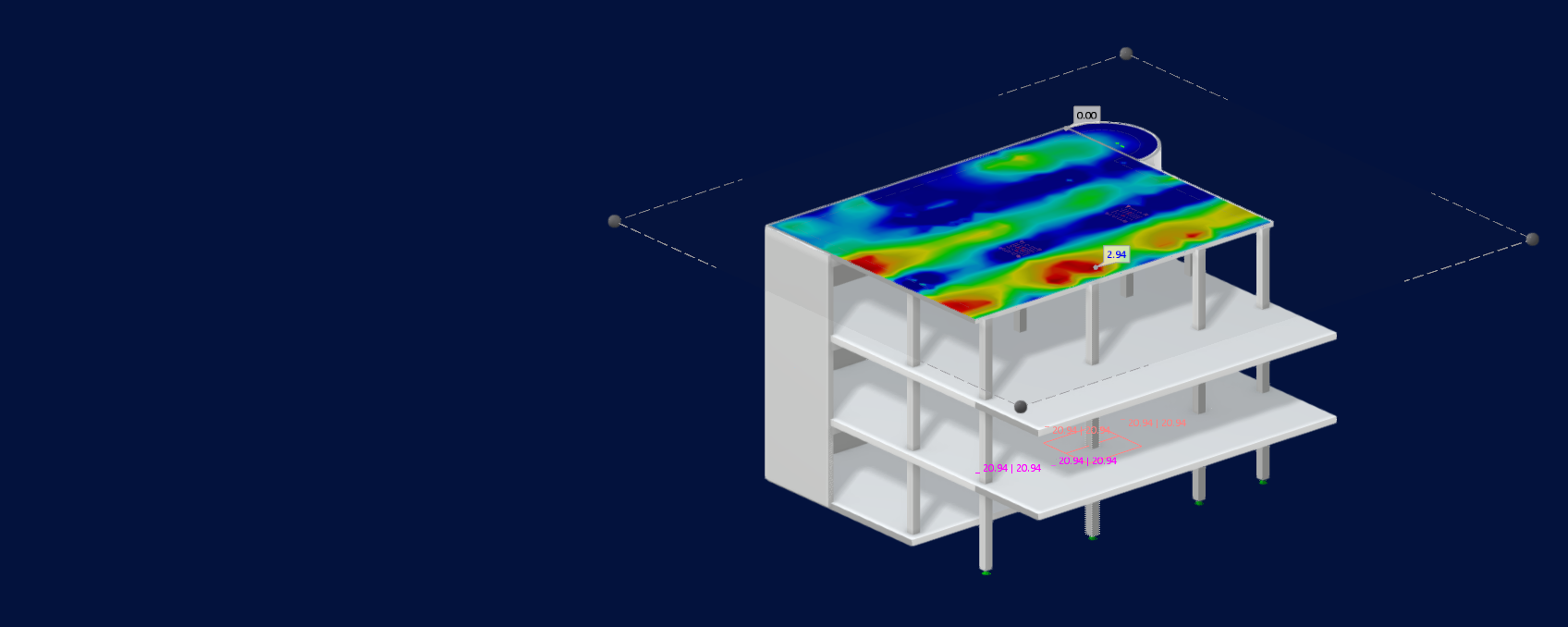

Funzioni per la progettazione dell'armatura in calcestruzzo in RFEM 6 | Verifica delle superfici

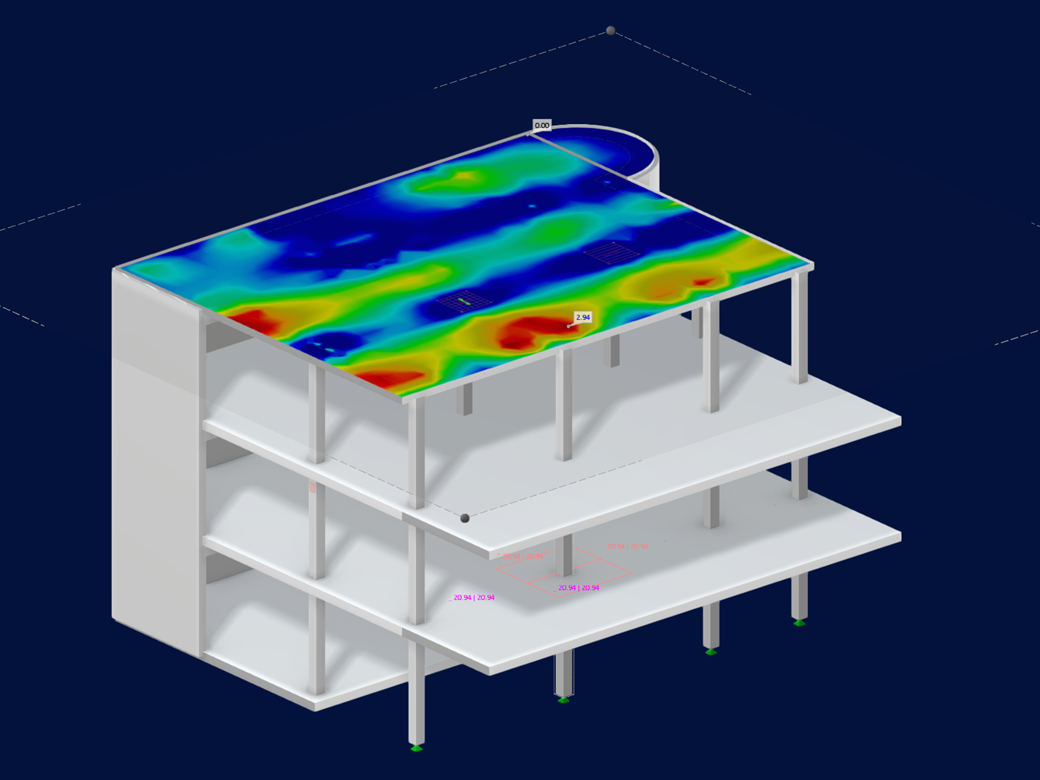

Banner W per le funzioni di verifica dell'armatura in calcestruzzo in RFEM 6.

Input

Dlubal Software semplifica molte fasi di lavoro per supportarvi. Pertanto, le superfici, le aste, i set di aste, i materiali, gli spessori delle superfici e le sezioni definiti in RFEM/RSTAB sono preimpostati per facilitare l'inserimento dei dati. È possibile utilizzare la funzione [Seleziona] in molte parti del programma per selezionare graficamente gli elementi. Inoltre, è possibile accedere alle librerie globali di materiali e sezioni trasversali.

Maggiori informazioni

Risultati

I tassi di lavoro delle singole verifiche (ad esempio, stato limite ultimo, stato limite di esercizio o conformità alle norme di costruzione) vengono visualizzati in una tabella. È inoltre possibile trovare l'armatura richiesta elencata in tabelle di output chiaramente strutturate. Il programma mostra tutti i valori intermedi in modo comprensibile.

Ulteriori informazioni
