Betonbemessung für RFEM 6

Betonbemessung für RFEM 6

Das Add-On für RFEM und RSTAB ermöglicht die Bemessung von Stäben, Stabsätzen und Flächen (nur RFEM).

Die Bemessung erfolgt gemäß den spezifischen Normen für Tragfähigkeit und Gebrauchstauglichkeit.

Stahlbeton, ein Verbundwerkstoff aus Beton und Bewehrungsstahl, besticht durch hohe Tragfähigkeit und Formbarkeit. Diese Eigenschaften machen ihn zu einem vielseitigen und weit verbreiteten Baumaterial in der Baubranche.

Das Add-On für RFEM und RSTAB ermöglicht die Bemessung von Stäben, Stabsätzen und Flächen (nur RFEM). Darstellung einer Treppe mit einem mittleren Träger und integrierter oberen und unteren Podestfläche.
Subnavigation
01
Stäbe und Flächen
02
Stützen
03
Durchstanzen
04
Verformungen
05
Brandwiderstand
06
Normen
07
Features
Icon representing RFEM 6, a finite element analysis software application.

Stäbe und Flächen

Mit dem Add-On können Stäbe, Stabsätze und Flächen aus Stahlbeton-Querschnitten hinsichtlich Tragfähigkeit und Gebrauchstauglichkeit präzise und nachvollziehbar bemessen werden.

  • Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
  • Nachweise in den Grenzzuständen der Tragfähigkeit und der Gebrauchstauglichkeit
  • Auf Grundlage der integrierten Nationalen Anhänge (NA) können auch benutzerdefinierte Grenzwerte und Parameter definiert werden.
  • Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
  • Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
  • In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Nachweiskriterien oder erforderliche Bewehrung
  • Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit, diese grafisch in der Struktur darzustellen
  • Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll

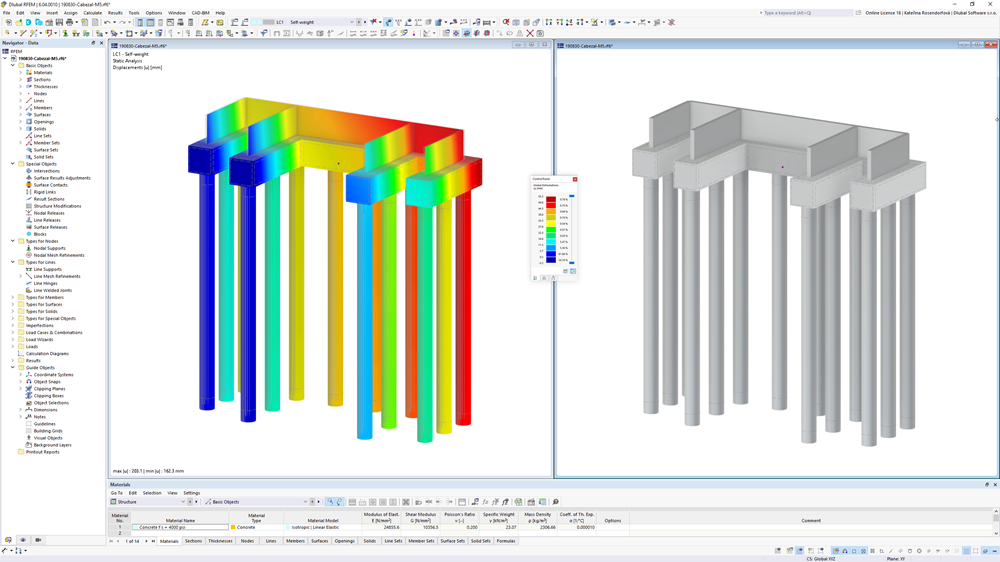

Technische Darstellung eines Pfahlkopfs als Fundament eines Aufzugs in einem Betonbemessungs-Modul für Tragwerksanalyse. Webinar: Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
Darstellung einer Betonbemessung im RFEM-Model, inklusive grafischer Benutzeroberfläche mit detaillierten Berechnungsparametern.
Betonbemessung für RFEM 6

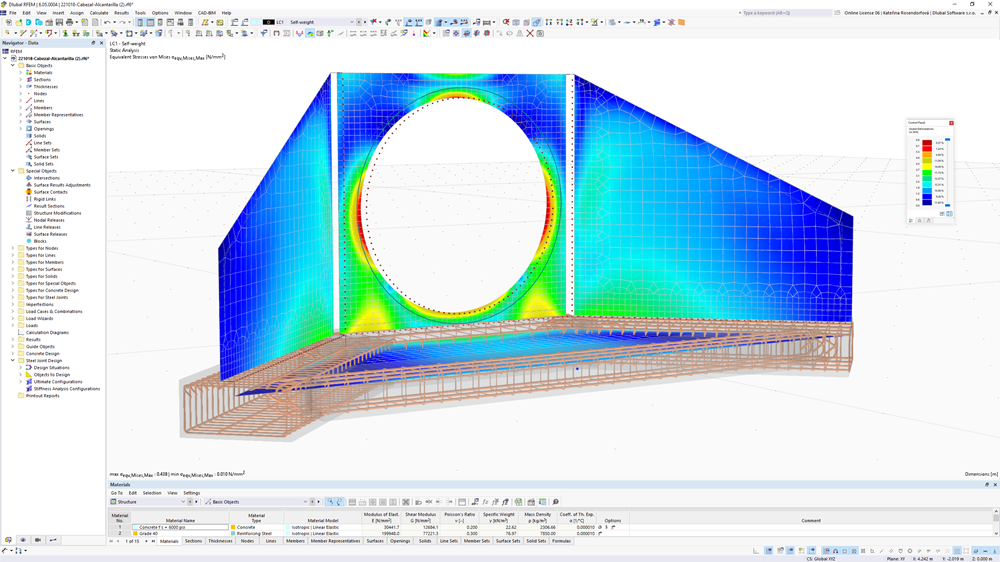

In der RFEM-Software modellierter Durchlasskopf aus Beton zur Darstellung der Konstruktionsdetails.
Add-On Betonbemessung in RFEM 6

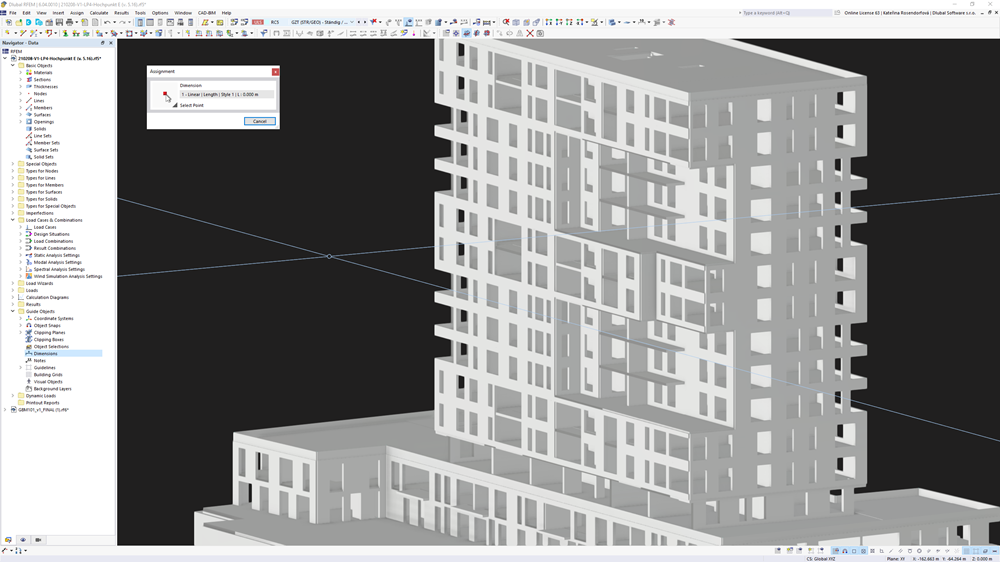

Modell eines Wohnhochhauses Hochpunkt E - Franklin Village Mannheim
Animation des Wohnhochhauses in RFEM 6 | Ansicht 1 (© AS+P Albert Speer + Partner GmbH | Visualisierung: Architektur-Computergrafik B. C. Horvath)
Technische Darstellung eines Pfahlkopfs als Fundament eines Aufzugs in einem Betonbemessungs-Modul für Tragwerksanalyse. Webinar: Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9
Darstellung einer Betonbemessung im RFEM-Model, inklusive grafischer Benutzeroberfläche mit detaillierten Berechnungsparametern. Betonbemessung für RFEM 6
In der RFEM-Software modellierter Durchlasskopf aus Beton zur Darstellung der Konstruktionsdetails. Add-On Betonbemessung in RFEM 6
Modell eines Wohnhochhauses Hochpunkt E - Franklin Village Mannheim Animation des Wohnhochhauses in RFEM 6 | Ansicht 1 (© AS+P Albert Speer + Partner GmbH | Visualisierung: Architektur-Computergrafik B. C. Horvath)
Webinar: Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9

Hauptmerkmale von Betonbemessung

Leistungsmerkmale Stabbemessung Flächenbemessung Eingabe Ergebnisse Alle Features
Betonbemessungs-Add-On für RFEM und RSTAB mit Stab-, Stabsatz- und Flächenbemessungsfunktionen.

Vorteile von Betonbemessung

  • Dimensionierung von Flächen, Balken und Druckgliedern in nur einem Add-On
  • Freie Definition der Bewehrung direkt im Hauptprogramm
  • Detaillierte Dokumentation der durchgeführten Bauteilnachweise
  • Interaktion von Stäben und Flächen beim Verformungsnachweis
  • Ausgabe der Querschnittstragfähigkeit unter Verwendung von Interaktionsdiagrammen
  • Definition verschiedener Integrationsbreiten von Rippen in einem Stab
  • Berücksichtigung der Flächenbewehrung bei der Rippenbemessung
Intuitive Bemessung von Betonstrukturen

Bemessung und Nachweis von Stahlbetonkonstruktionen - einschließlich Verformungsanalyse, Biegebemessung und Querschnittsspannungen.

  • Grafische Darstellung von Querschnittsspannungen

    Mit dem Add-On Betonbemessung können die Spannungen und Dehnungen eines Betonquerschnitts und einer Bewehrung entweder als 3D-Spannungsbild oder als 2D-Grafik dargestellt werden. Abhängig von den gewählten Ergebnissen in den Bemessungsdetails werden die Spannungen bzw. Dehnungen in der definierten Längsbewehrung unter Lasteinwirkungen oder Grenzschnittgrößen angezeigt.

  • My-Mz-N-Interaktionsdiagramm in 3D

    Das Add-On Betonbemessung bietet ein 3D-Interaktionsdiagramm My-Mz-N für Stahlbetonquerschnitte, mit dem der Grenzzustand der Tragfähigkeit visualisiert werden kann. Die Überschreitung des Grenzwiderstandes lässt sich leicht überprüfen und das Erscheinungsbild des Diagramms kann an die eigenen Bedürfnisse angepasst werden.

  • Durchstanzbewehrung

    Im Add-On Betonbemessung besteht die Möglichkeit, eine vorhandene vertikal ausgerichtete Durchstanzbewehrung zu definieren. Diese kann aus Bügeln oder Kopfbolzen bestehen. Die Durchstanzbewehrung wird dann in der Durchstanznachweis berücksichtigt.

  • Verformungsanalysen

    Das Add-On "Betonbemessung" bietet Verformungsanalysen für Stahlbetonflächen, einschließlich gerissener Flächen (Zustand II), unter Verwendung von Methoden wie ACI 318-19 und EN 1992-1-1, wobei die Zugversteifung zwischen den Rissen berücksichtigt wird. Zudem können Kriechen und Schwinden einbezogen werden. Die Ergebnisse werden grafisch und numerisch dargestellt und sind vollständig in das RFEM-Ausdruckprotokoll integriert.

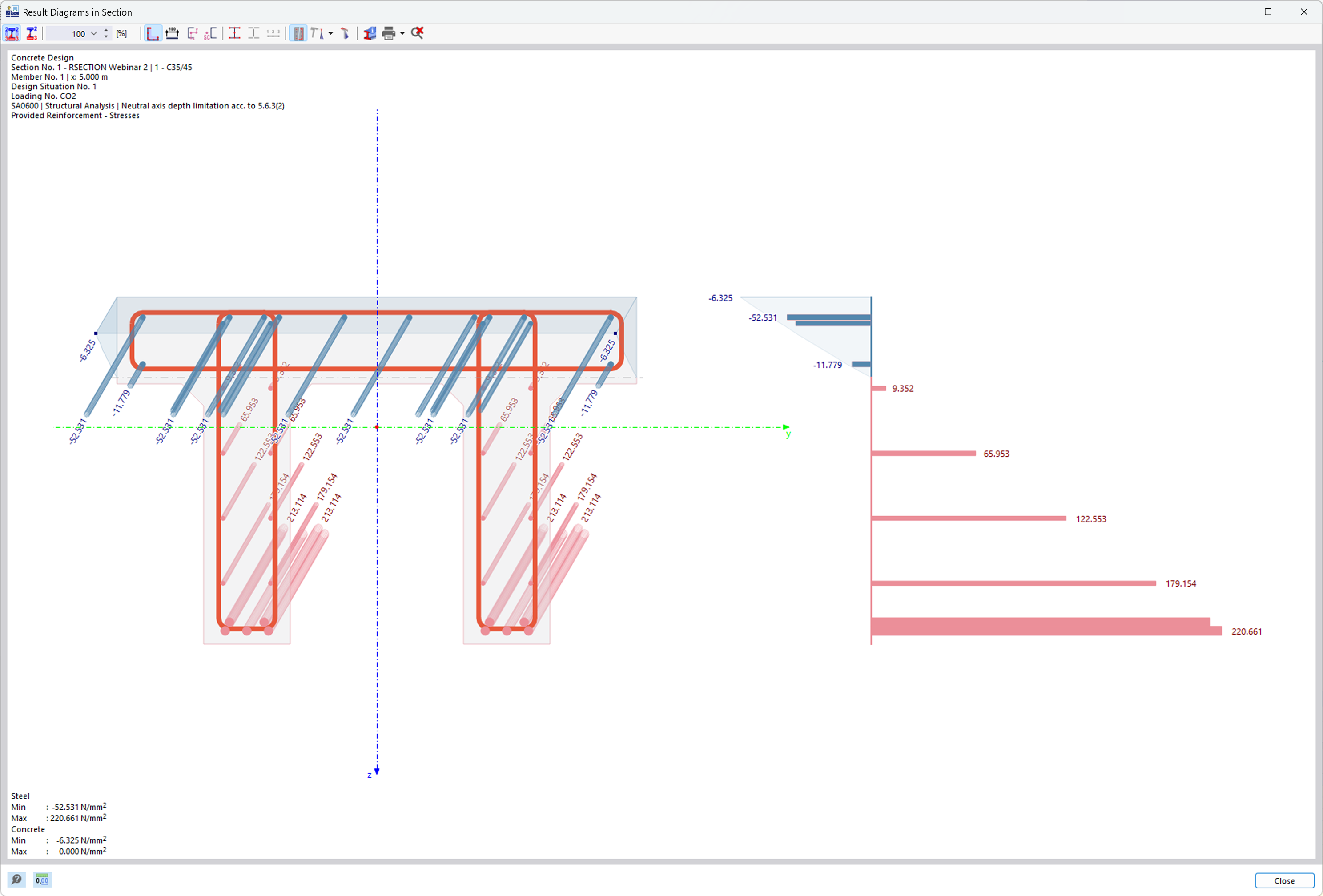

Visuelle Darstellung von Spannung und Dehnung im Betonquerschnitt mit Bewehrung unter Lastbedingungen.

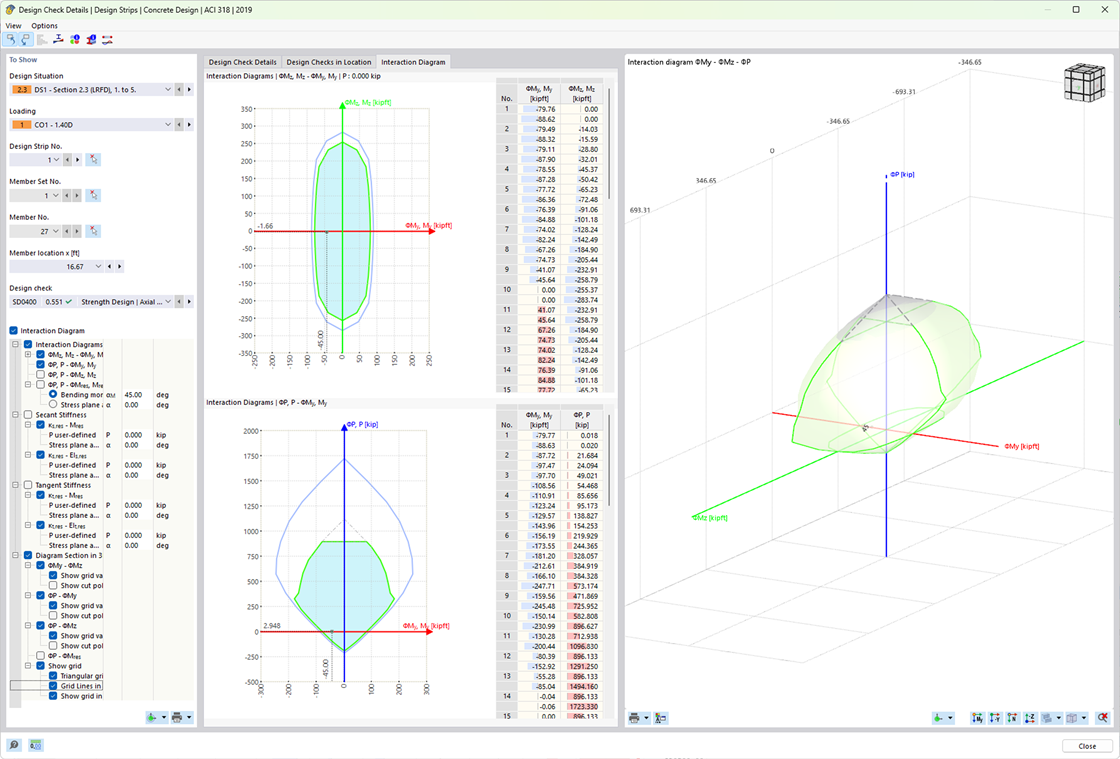

3D-Interaktionsdiagramm mit Darstellung der Grenztragfähigkeit von Stahlbetonquerschnitten mit Momenten und Normalkraft.

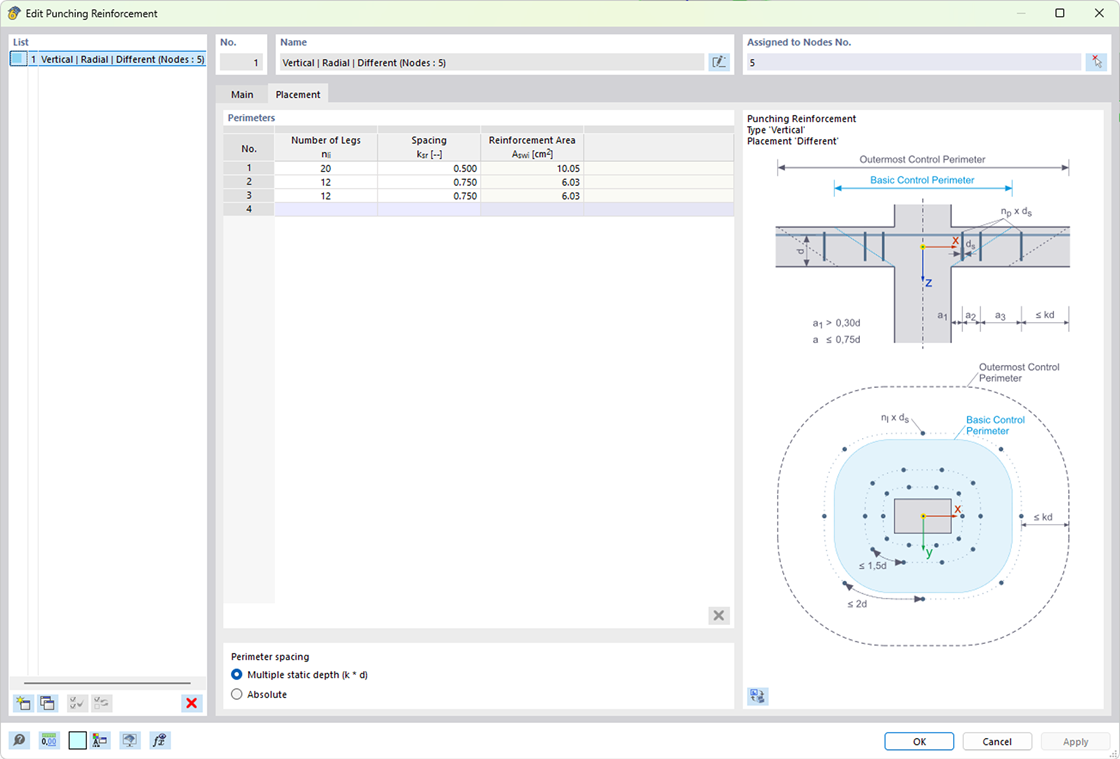

Ansicht der Einrichtung einer vertikalen Durchstanzbewehrung im Add-On zur Betonbemessung, die Sicherheit gegen Strukturversagen gewährleistet.

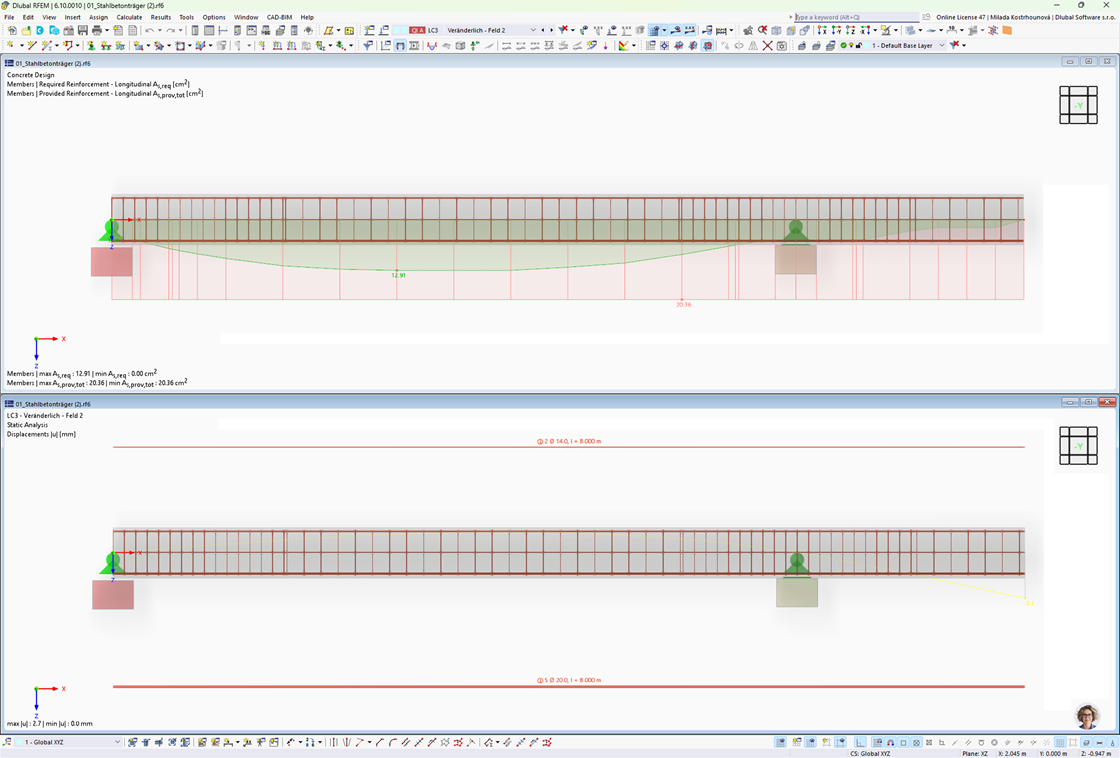

Grafische Darstellung der Bewehrung und der Verformungen von Betonstäben für die statische Berechnung.

Entworfen mit Betonbemessung in RFEM 5

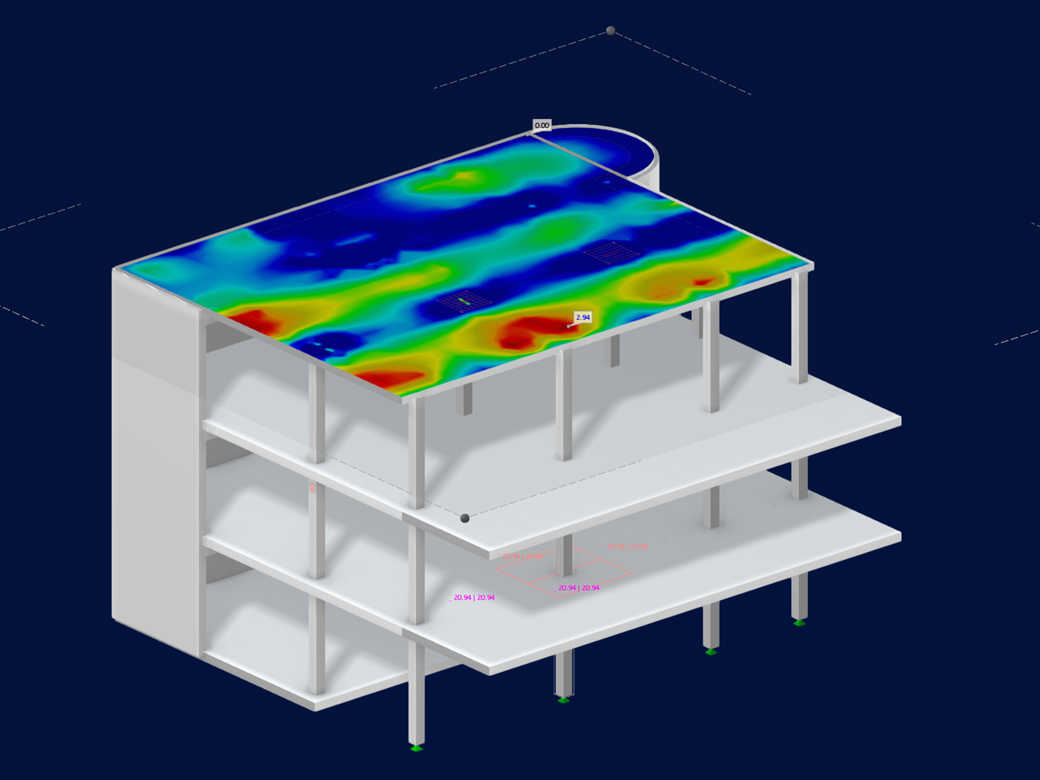

Betongebäude mit markantem Winkel, entworfen mit RFEM für effiziente Bemessung.

Gewinkeltes Bürogebäude

Hier haben Sie die Option, das Modell eine Betongebäude mit markantem Winkel, entworfen mit RFEM zu öffnen.

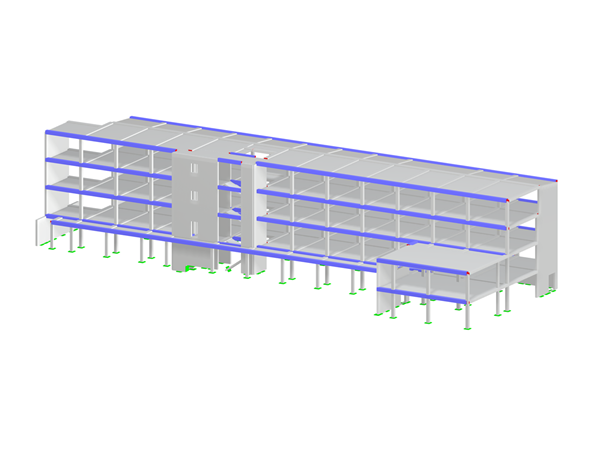

Die Renovierung des INAIL-Hauptsitzes in Ancona unterstreicht die nachhaltige Planung mit fortschrittlichen BIM-Verfahren und vorgefertigtem Beton.

INAIL-Hauptsitz in Ancona

Hier können Sie das Modell der INAIL-Zentrale in Ancona öffnen, eine Renovierung der ehemaligen Schule mit nachhaltigem Design und BIM-Prozessen.

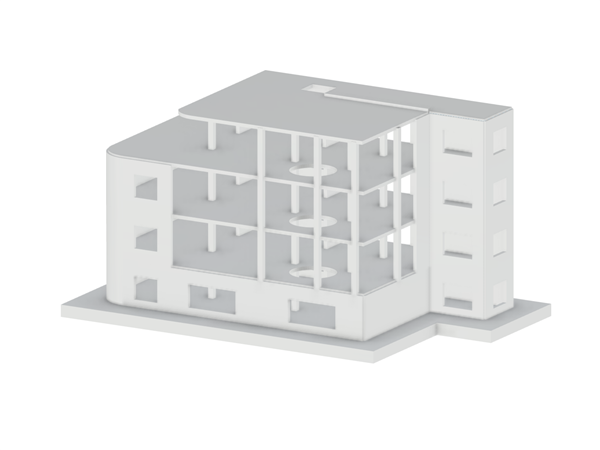

Stahlbetongebäude, das mit dem Antwortspektrenverfahren für Erdbeben bemessen wurde.

Stahlbetongebäude

Hier haben Sie die Option, das Modell eine Stahlbetongebäude, das mit dem Antwortspektrenverfahren für Erdbeben bemessen wurde zu öffnen.

Modell eines Hochhauses mit strukturellen Details in RFEM dargestellt.

Hochhaus

Hier haben Sie die Option, das Modell eines Hochhauses herunterzuladen und in der Finite-Elemente-Software RFEM zu öffnen.

Weitere Modelle

Stabbemessung

Mit diesem Zusatz können Sie die Parameter für die Längs-, Quer- und Torsionsbewehrung sowie die Höhe der Druckzone, Rand- und Stahlverformungen ermitteln. Im Programm können Sie Verformungen im Zustand II nach EN 1992-1-1 und ACI 318-19 berücksichtigen, die Zugsteifigkeit überprüfen, Kriechen, Schwinden und Ermüdung nach EN 1992-1-1 überprüfen und Erdbebenwiderstandsberechnungen nach EC 8 durchführen, sowie viele andere Indikatoren berechnen.

Weitere Infos

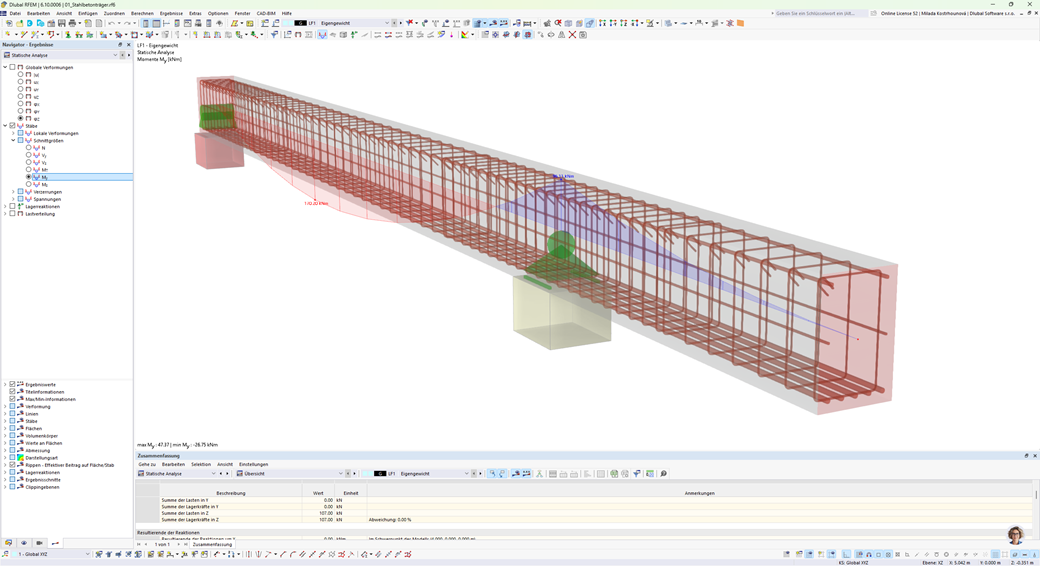

Stahlbetonträger mit Kragarm zur Darstellung von Bewehrungstechniken und Tragverhalten.

Flächenbemessung

Im Programm finden Sie die Option der freien Zweistreifenbewehrung, die Bemessungsoptionen zur Vermeidung von Biegung, Druck oder Schub der Bewehrung und viele Optionen zur Definition der Bewehrung.

Das Programm ermöglicht die Definition und Bemessung von Querschnitten, die Berücksichtigung von Steifigkeit und Kriechen sowie eine genaue Aufschlüsselung der Ursachen für nicht bemessbare Situationen.

Bemessungsstreifen ermöglichen eine effiziente Verlegung der Bewehrung und die automatische Ermittlung der Verankerungslänge.

Weitere Features
Bemessungsfunktionen für die Betonbewehrung in RFEM 6 | Flächenbemessung
Banner W für Funktionen zur Bemessung der Betonbewehrung in RFEM 6.

Eingabe

Dlubal-Software macht Ihnen viele Arbeitsschritte leichter, um Sie zu unterstützen. So sind für die erleichterte Dateneingabe die in RFEM/RSTAB definierten Flächen, Stäbe, Stabsätze, Materialien, Flächendicken und Profile voreingestellt. Sie können an vielen Stellen im Programm die [Pick]-Funktion zur grafischen Auswahl nutzen. Außerdem haben Sie Zugriff auf die globalen Material- und Querschnittsbibliotheken.

Weitere Infos

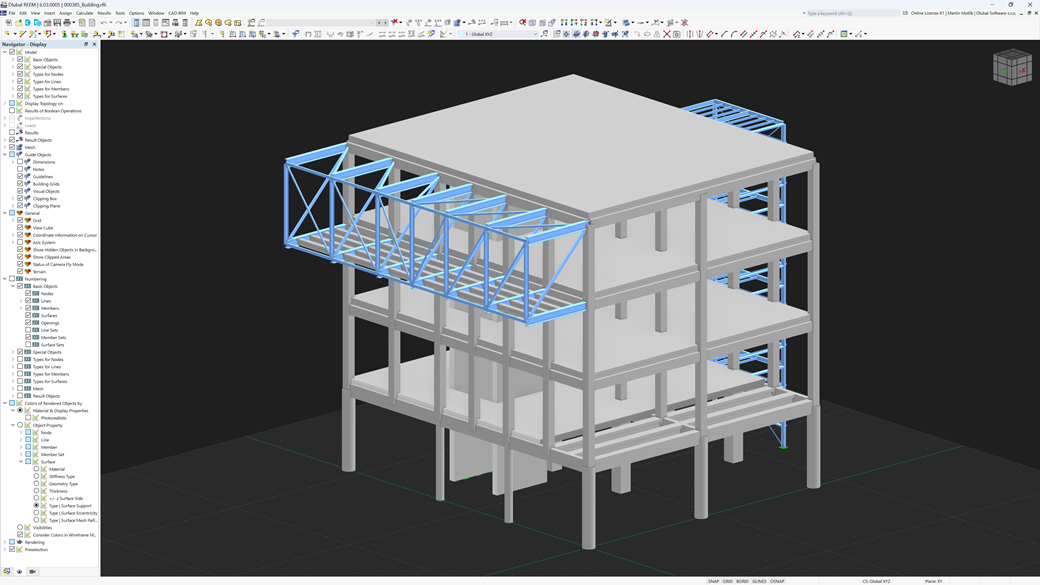

Modell eines Stahlbetongebäudes in der RFEM-Umgebung.

Ergebnisse

Die Ausnutzungen der einzelnen Nachweise (z.B. Tragfähigkeit, Gebrauchstauglichkeit oder der Einhaltung der konstruktiven Regeln) werden Ihnen vom Programm tabellarisch ausgegeben. Auch die erforderliche Bewehrung erhalten Sie in übersichtlichen Ausgabetabellen. Sämtliche Zwischenwerte gibt Ihnen das Programm nachvollziehbar mit an.

Weitere Infos

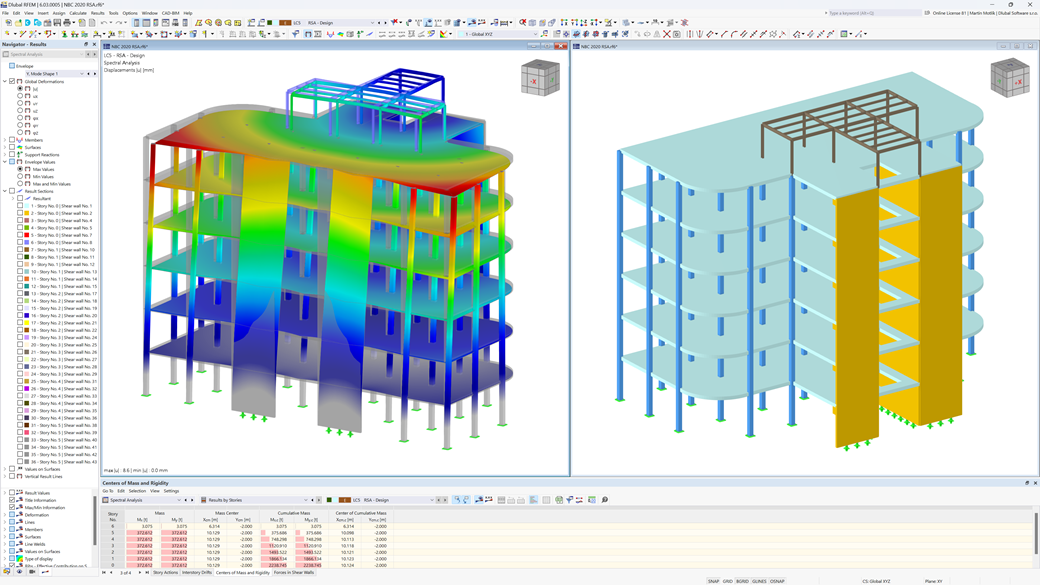

Stahlbeton-Mehrgeschossgebäude, detaillierte Ausnutzungsdarstellung mit Bewehrungstabellen.
