Dimensionamento de betão para o RFEM 6

O módulo para o RFEM e o RSTAB permite o dimensionamento de barras, conjuntos de barras e superfícies (RFEM).

O dimensionamento é realizado de acordo com as normas específicas para o estado limite último e o estado limite de utilização.

O betão armado, um material composto feito de betão e aço de armadura, impressiona pela elevada resistência e maleabilidade. Estas propriedades fazem com que seja um material de construção versátil e amplamente utilizado na indústria da construção.

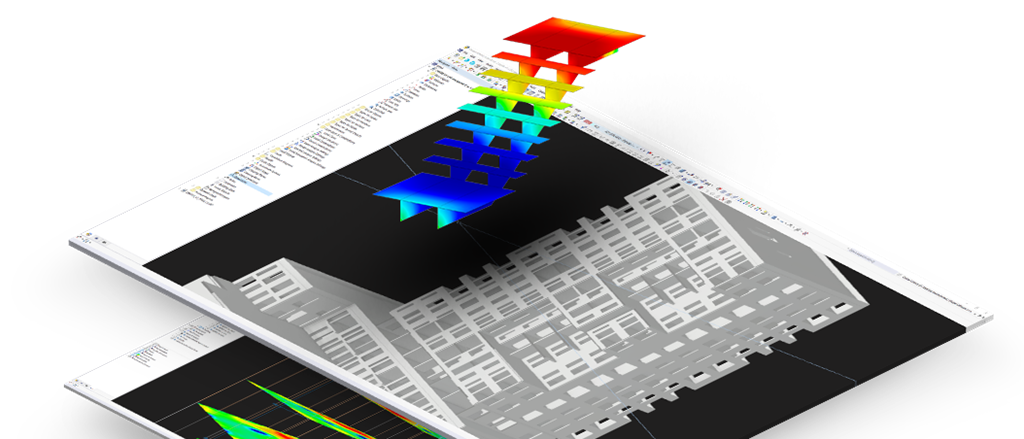

A extensão para RFEM e RSTAB permite a verificação de barras, conjuntos de barras e superfícies (apenas RFEM). Representação de uma escada com uma viga central e superfície de patamares superior e inferior integrada.

Subnavigation

Barras e superfícies

O módulo adicional permite-lhe dimensionar, barras, conjuntos de barras e superfícies de secções transversais de betão armado de forma precisa e compreensível para o estado limite último e de utilização.

Importação automática das forças internas do RFEM/RSTAB
Verificações aos estados limites último e de utilização
Valores limite e parâmetros definidos pelo utilizador com base nos nos Anexos Nacionais (NA).
Flexibilidade devido às opções de configuração detalhadas para cálculos básicos e extensivos
Saída rápida e clara dos resultados para uma visão imediata da distribuição dos resultados após o dimensionamento
Saída gráfica dos resultados integrada no RFEM/RSTAB, por exemplo, critérios de verificação ou armadura necessária
Saída numérica clara dos resultados dispostos de forma clara em tabelas e gráficos dos resultados no modelo
Integração dos resultados no relatório de impressão RFEM/RSTAB

Requisitos de hardware e sistema

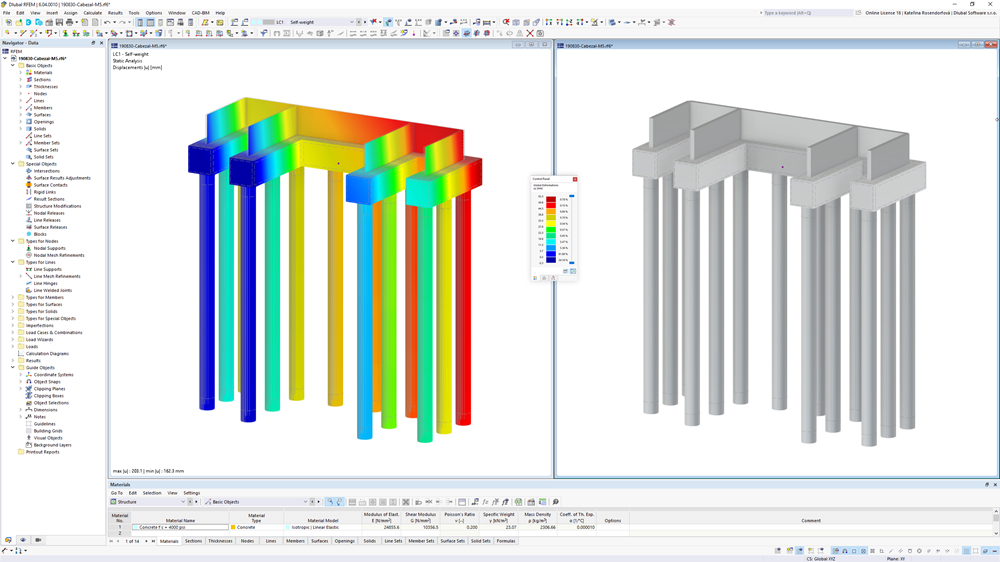

Representação técnica de um capitel de estaca como fundação de um elevador num módulo de dimensionamento de betão para análise estrutural.

Webinar: Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e RSTAB 9

Representação de dimensionamento de betão no modelo RFEM, incluindo interface gráfica do utilizador com parâmetros detalhados de cálculo.

Concrete Design para o RFEM 6

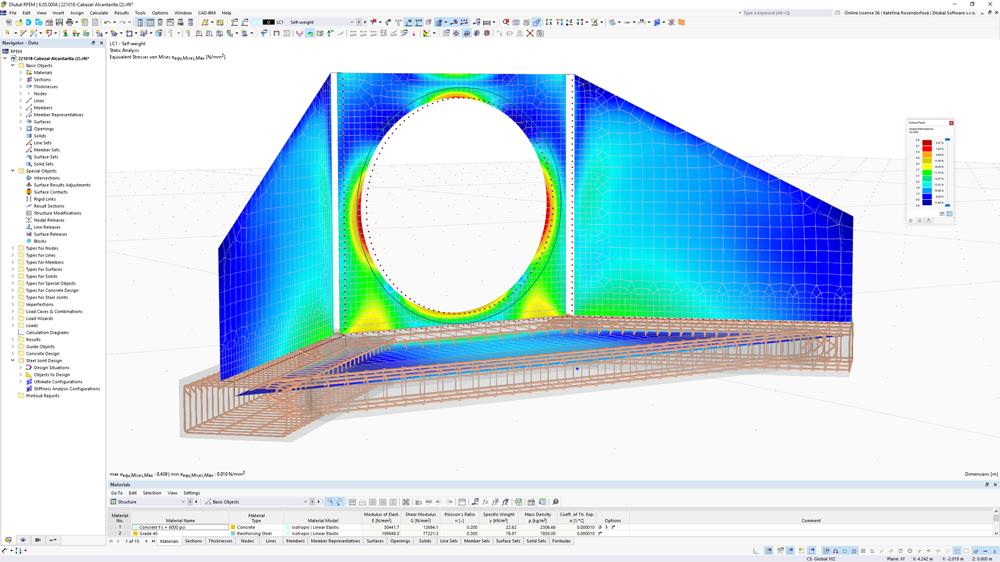

Cabeça de conduta de betão modelada no software RFEM, apresentando detalhe estrutural.

Módulo adicional Concrete Design no RFEM 6

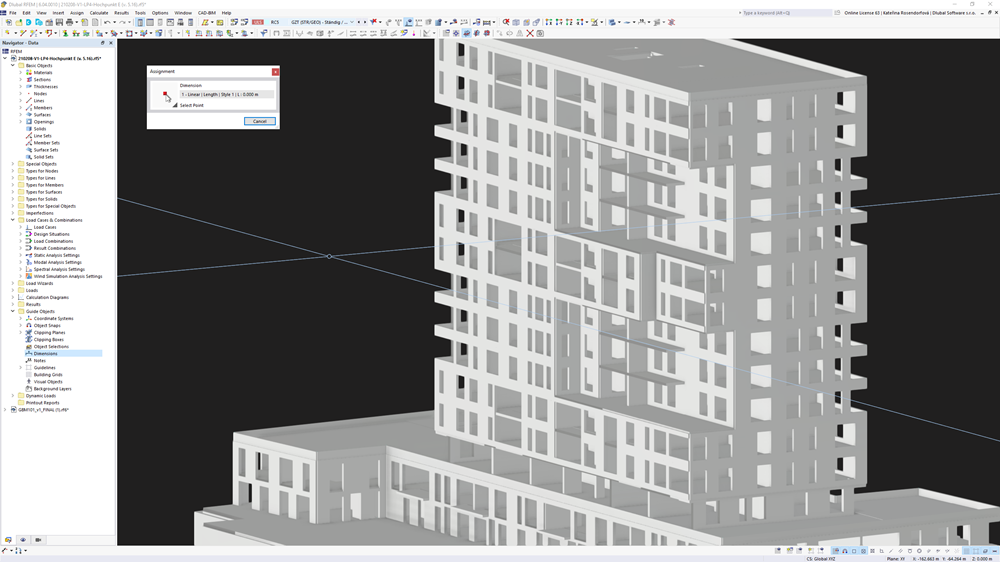

Modelo de torre de apartamentos, Edifício E – Franklin Village Mannheim

Animação do edifício residencial no RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualização: Arquitetura-Computergrafia B. C. Horvath)

Webinar: Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e RSTAB 9

Concrete Design para o RFEM 6

Módulo adicional Concrete Design no RFEM 6

Animação do edifício residencial no RFEM 6 | Vista 1 (© AS+P Albert Speer + Partner GmbH | Visualização: Arquitetura-Computergrafia B. C. Horvath)

Webinar: Modelação e dimensionamento de estruturas de betão armado no RFEM 6 e RSTAB 9

Vantagens do dimensionamento de betão

Dimensionamento de superfícies, vigas e elementos de compressão num só módulo
Definição livre da armadura diretamente no programa principal
Documentação detalhada das verificações de componentes realizadas
Interação de barras e superfícies numa análise de deformações

Saída da resistência da secção utilizando diagramas de interação
Definição de diferentes larguras de integração das nervuras de uma barra
Consideração da armadura de superfície no dimensionamento da nervura

Dimensionamento intuitivo de estruturas de betão

Projete e verifique estruturas de concreto armado – incluindo análise de deformação, dimensionamento à flexão e tensões na seção transversal.

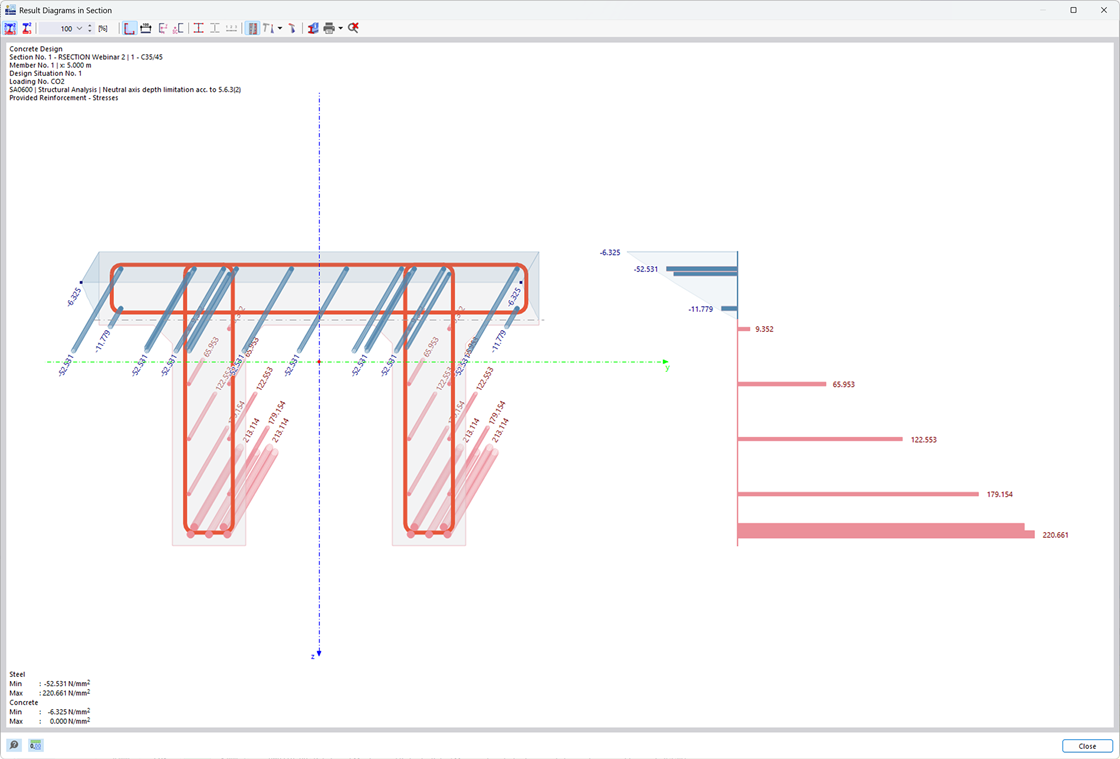

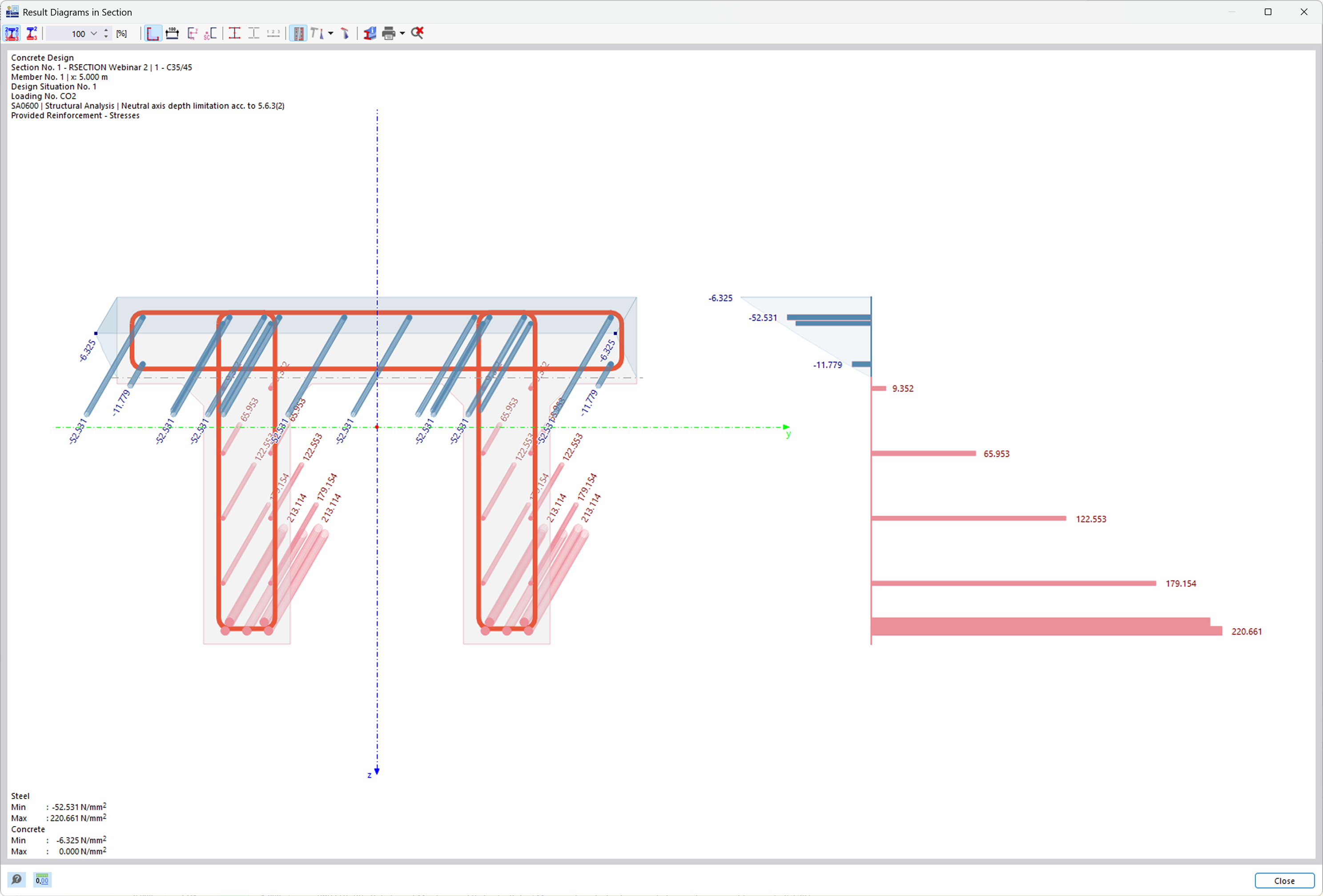

Representação gráfica das tensões de secção

O complemento Concrete Design permite exibir as tensões e deformações de uma seção transversal de concreto e da armadura como uma imagem de tensão 3D ou um gráfico 2D. Dependendo dos resultados selecionados nos detalhes do dimensionamento, as tensões ou deformações são mostradas na armadura longitudinal definida sob ações de carga ou forças internas limitantes.

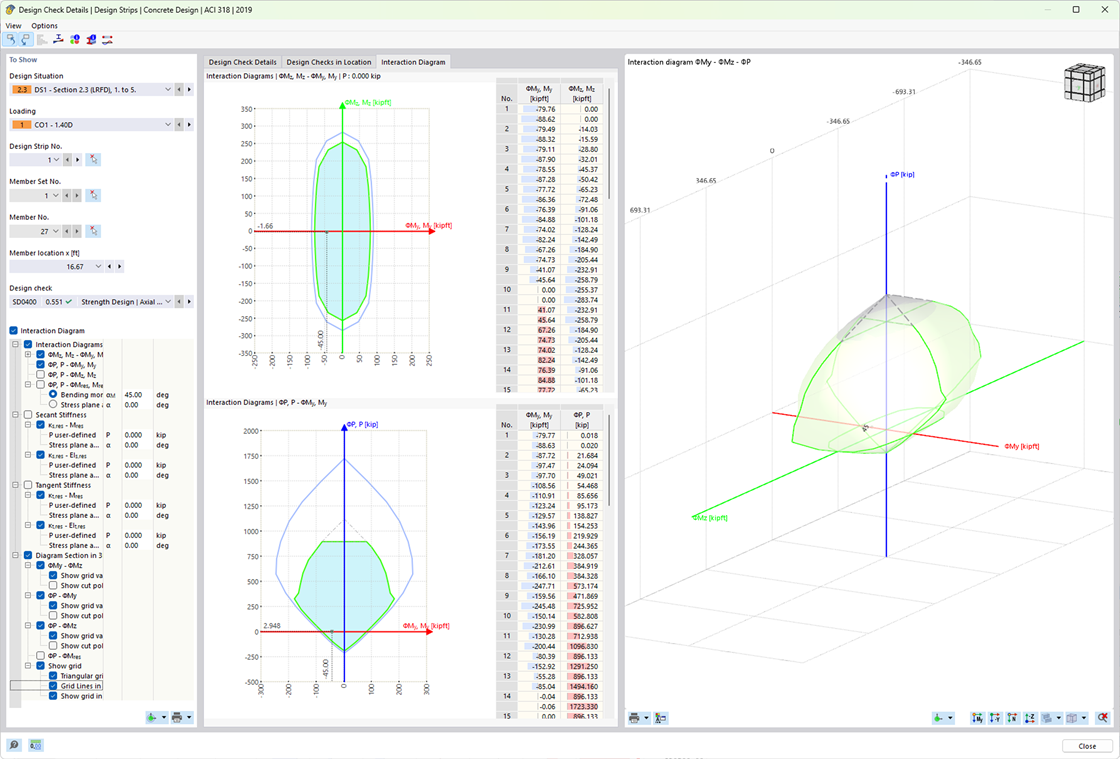

Diagrama de interação My-Mz-N 3D

O suplemento de Projeto de Concreto oferece um diagrama de interação 3D My-Mz-N para seções transversais de concreto armado, ajudando a visualizar o estado limite último. Você pode verificar facilmente se a resistência limite é excedida e personalizar a aparência do diagrama para atender às suas necessidades.

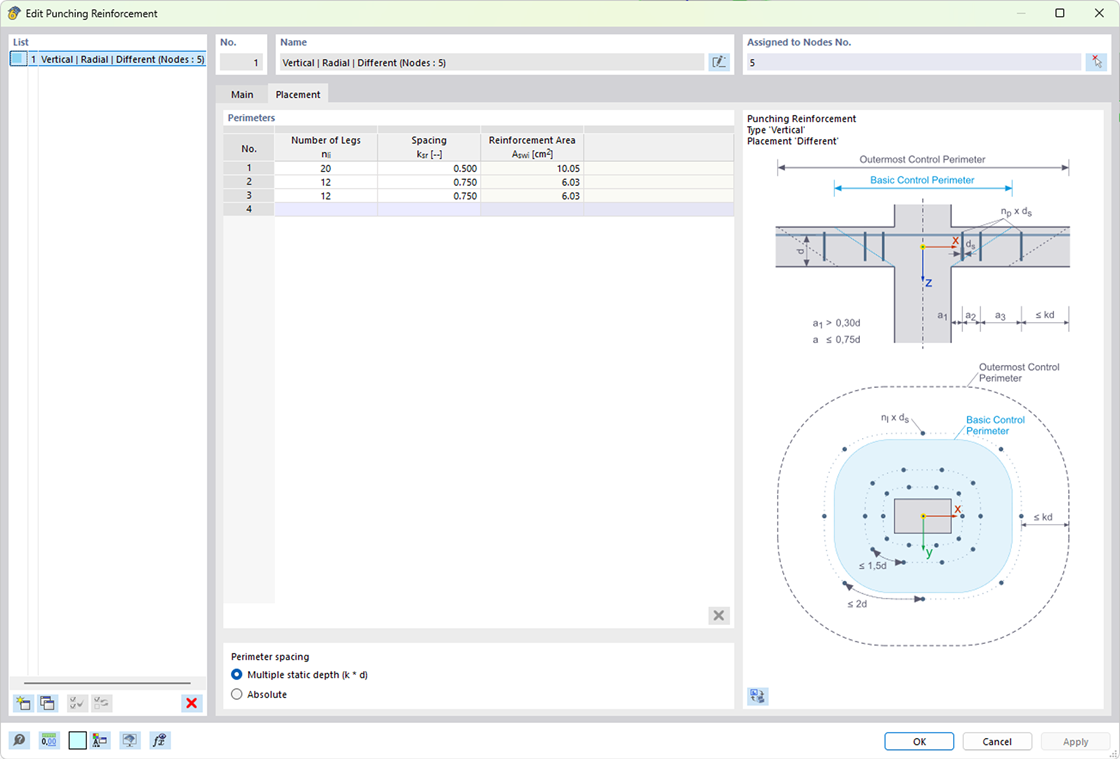

Armadura de punçoamento

No add-on Concrete Design, você tem a opção de definir uma armadura de punção vertical existente. Elas podem consistir de estribos ou pinos com cabeça. A armadura de punção é então considerada no dimensionamento ao esforço cortante.

Ir para o vídeo explicativo
Análises de deformação

O complemento Concrete Design oferece análises de deformação para superfícies de concreto armado, incluindo rachaduras (estado II), usando métodos como ACI 318-19 e EN 1992-1-1. Ele considera o enrigecimento por tração entre rachaduras e pode incluir fluência e retração. Os resultados são exibidos graficamente e numericamente, com integração completa no relatório de impressão do RFEM.

Representação visual de tensões e deformações em secção de betão com armadura sob condições de carga

Diagrama de interação 3D mostrando a capacidade de carga última de secções de betão armado com momentos e força axial

Vista do dispositivo vertical de armadura de punçoamento no módulo Dimensionamento de betão para garantir a segurança contra falhas estruturais.

Visualização gráfica da armadura de elemento de betão e das deformações para cálculo estrutural.

Projeto realizado com o módulo Dimensionamento de betão no RFEM 5

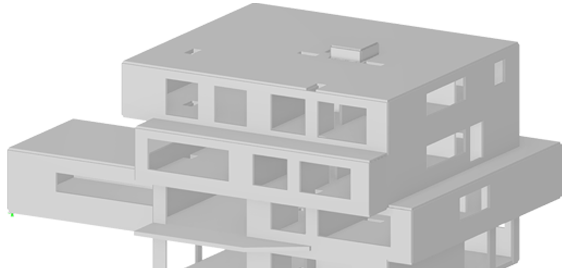

Edifício de betão com um ângulo marcante, projetado com o RFEM para dimensionamento eficiente.

Edifício de escritórios retangular

Aqui tem a opção de abrir o modelo de um edifício de betão com ângulo marcante, projetado com RFEM.

Renovação da sede da INAIL Ancona destaca design sustentável com processos avançados de BIM e betão pré-fabricado.

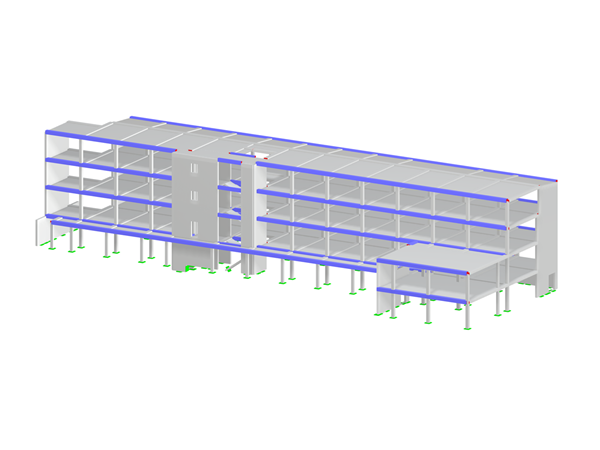

Sede da INAIL em Ancona, Itália

Aqui pode abrir o modelo da sede da INAIL em Ancona, uma renovação da antiga escola com design sustentável e processos BIM.

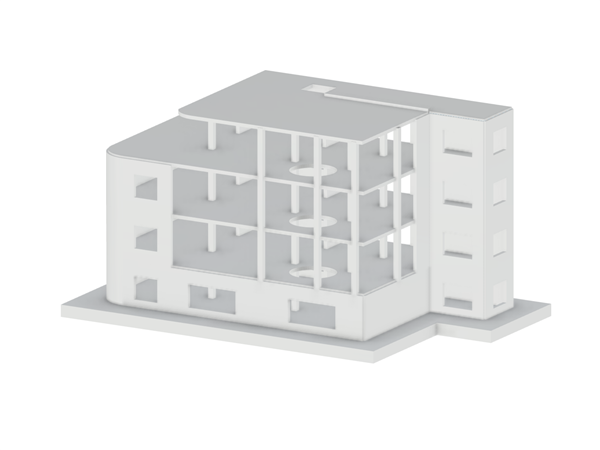

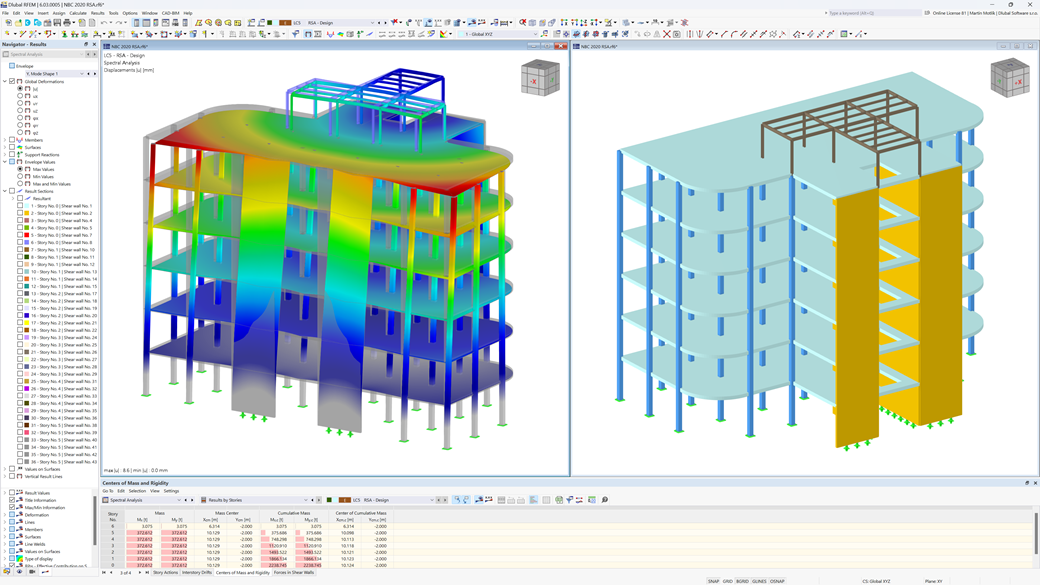

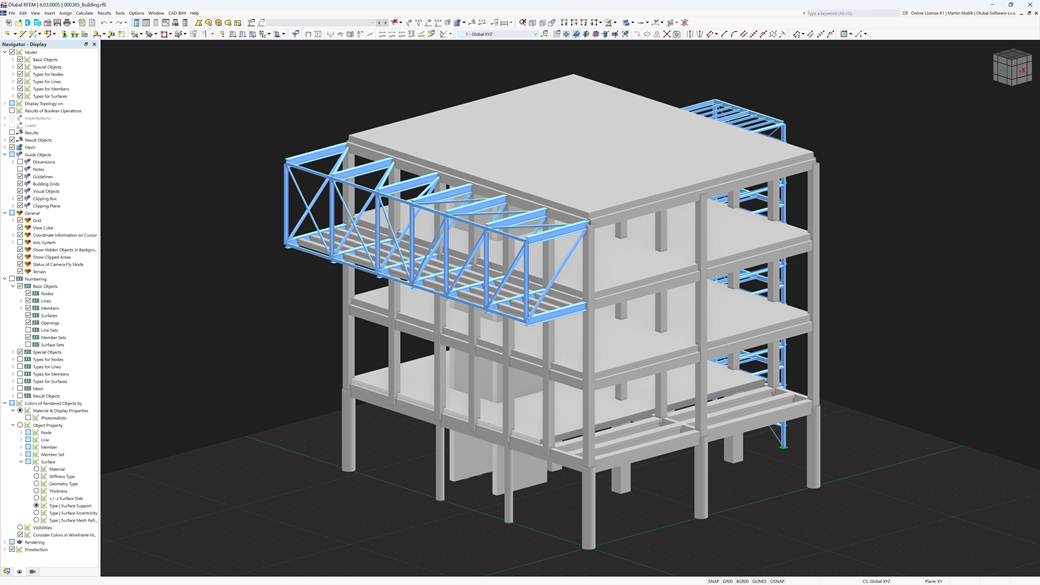

Edifício de betão armado

Aqui tem a opção de abrir o modelo de um edifício de betão armado que foi dimensionado utilizando o método do espectro de resposta para sismos.

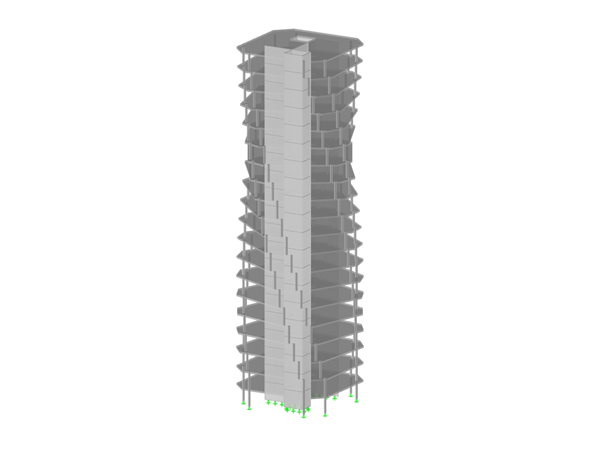

Arranha-céus

Faça aqui o download do modelo de um edifício alto e abra-o no software de elementos finitos RFEM.

Outros modelos

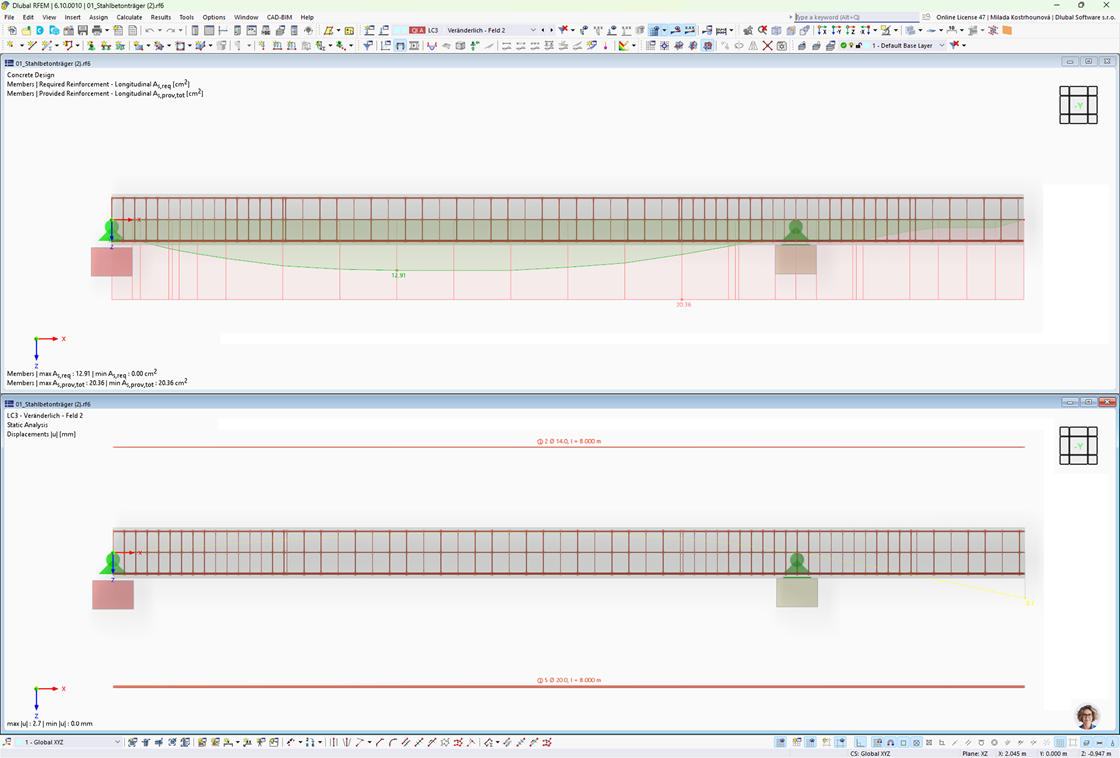

Dimensionamento de barras

Com este módulo, pode determinar os parâmetros para armadura longitudinal, transversal e de torção, bem como a altura da zona comprimida, e as deformações limite e do aço. No programa, é possível considerar deformações no estado II de acordo com a EN 1992-1-1 e ACI 318-19, verificar a rigidez à tração, controlar fluência, retração e fadiga de acordo com a EN 1992-1-1, realizar verificações de resistência sísmica de acordo com o EC 8, entre muitos outros indicadores.

Mais informação

Dimensionamento de superfície

No programa, você pode encontrar a opção de reforço de duas faixas livre, opções de projeto para evitar a dobra, compressão ou cisalhamento do reforço, e muitas opções para definir o reforço.

O programa permite definir e projetar seções, considerar rigidez e fluência, e obter uma análise precisa das causas de situações não projetáveis.

As faixas de projeto permitem que você coloque o reforço de forma eficiente e determine automaticamente o comprimento de ancoragem.

Mais funções

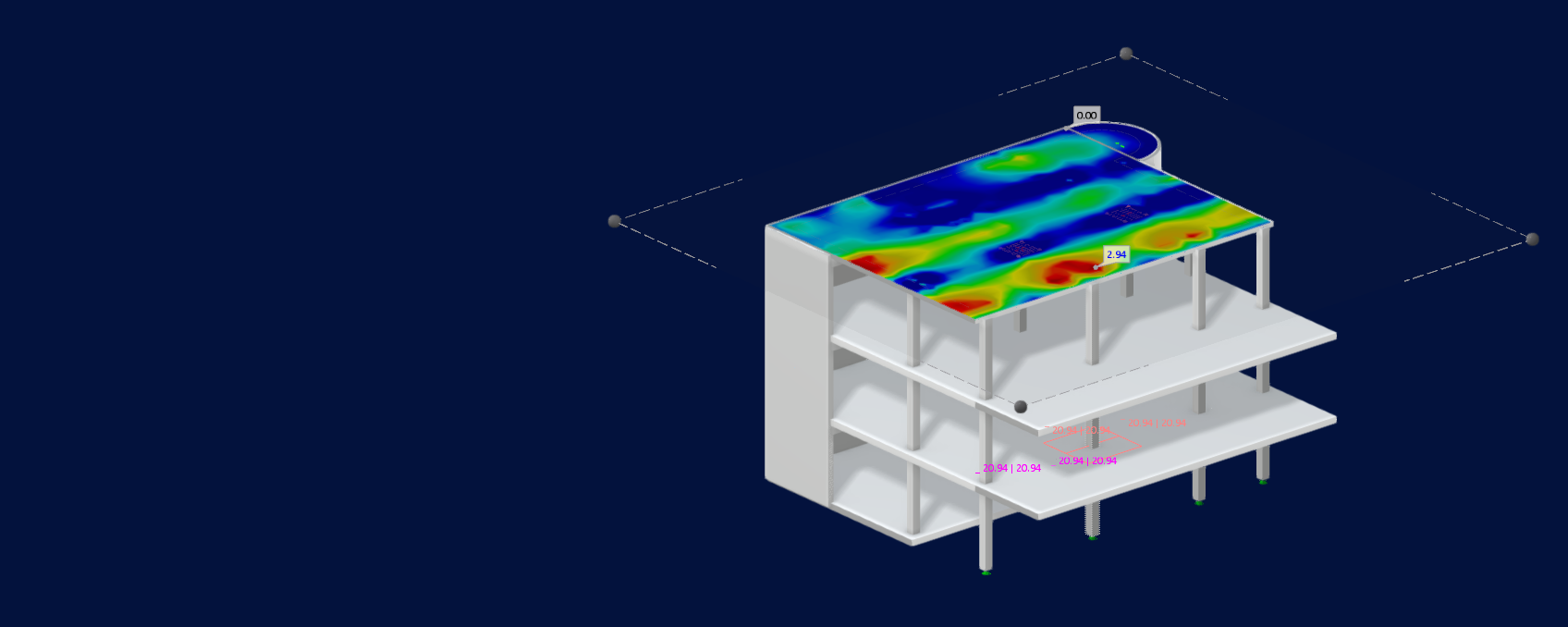

Funções de dimensionamento de armadura de betão no RFEM 6 | Dimensionamento de superfícies

Banner W para funções de dimensionamento de armaduras de betão no RFEM 6

Entrada

O software Dlubal facilita muitos passos de trabalho para o apoiar. Para facilitar a entrada de dados, as superfícies, barras, conjuntos de barras, materiais, espessuras de superfícies e secções definidos no RFEM/RSTAB estão pré-definidos. Pode utilizar a função [Selecionar] para seleção gráfica em muitos locais do programa. Além disso, tem acesso às bibliotecas globais de materiais e secções.

Mais informação

Resultados

O programa fornece as relações de cálculo das verificações individuais (por exemplo, capacidade de carga, estado limite de utilização ou cumprimento de regras de construção) em formato tabular. A armadura necessária também é apresentada em tabelas de resultados claras. O programa fornece todos os valores intermédios de forma compreensível.

Mais informação

Apoio fantástico e profissional

Gostaria apenas de fazer um breve comentário para desejar muitas felicidades a todos na Dlubal e, em particular, para agradecer o apoio fantástico, completo e profissional que prestam.

Poderoso, fácil de utilizar, fácil de aprender...

Adotamos o software da Dlubal no nosso trabalho e não estamos nada arrependidos. Poderoso, fácil de utilizar, fácil de aprender, com resultados agradavelmente simples (uma vez configurado).
