Балочная диаграмма

Установкой типа толщины Балочная панель в диалог добавляются три новых вкладки, где вы можете задать свойства обшивки, рамных стоек и внутренних стоек.

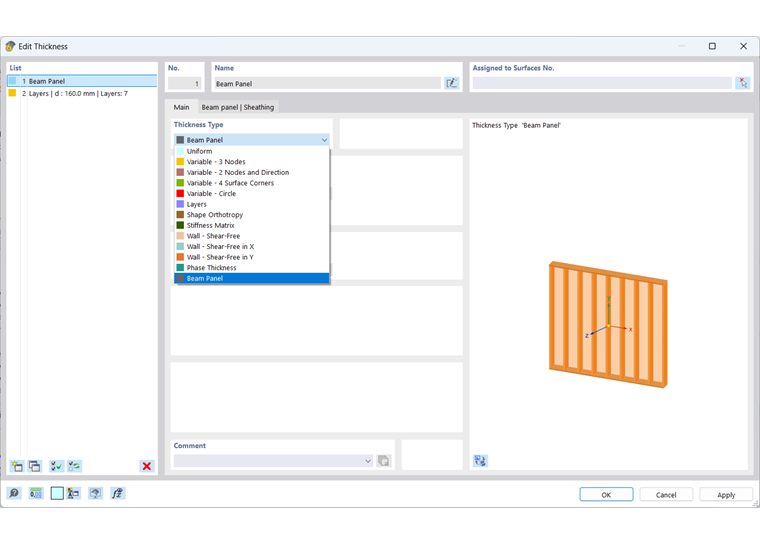

Выбор типа пластины 'Балочная плита'

Обшивка

Во вкладке Обшивка вы можете задать любой материал, которым поверхность будет обшита с одной или обеих сторон. Превышение, образованное по сечению и толщине поверхности, определяется автоматически и учитывается соответствующим образом.

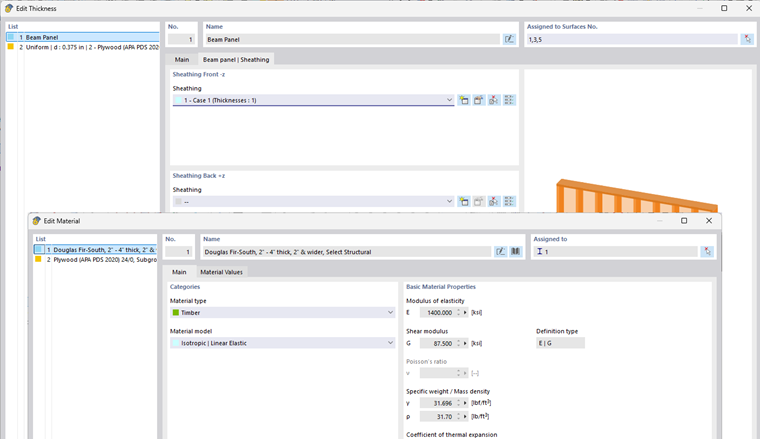

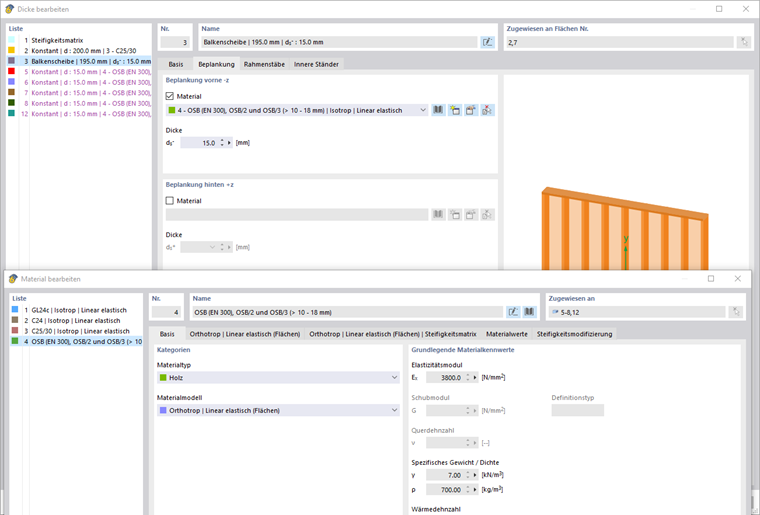

Облицовка плиты балки

Обшивка отображается в RFEM как реальная поверхность. Поэтому при обшивке из дерева (например, OSB) необходимо выбрать материал 'Ортотроп'. Более подробно о моделях материала описано в разделе Жёсткости для многослойных поверхностей.

Рамные стойки

Во вкладке Рамные стойки необходимо задать рамные стойки балочной панели. Вы можете определить любые сечения с любым материалом для направлений, параллельных локальным осям y и x поверхности. Помимо наиболее популярных деревянных сечений, возможны и стальные профили.

В разделе 'Связи' вы можете описать податливость между стойками и обшивкой.

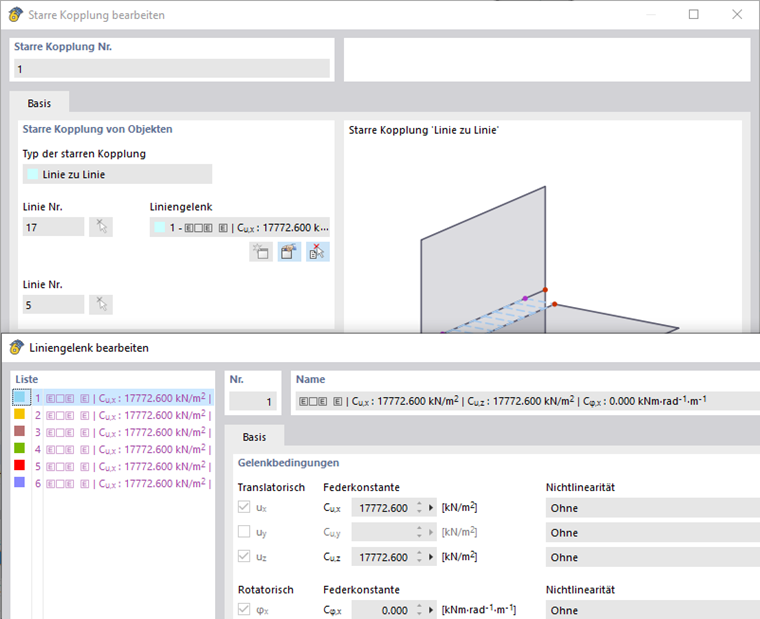

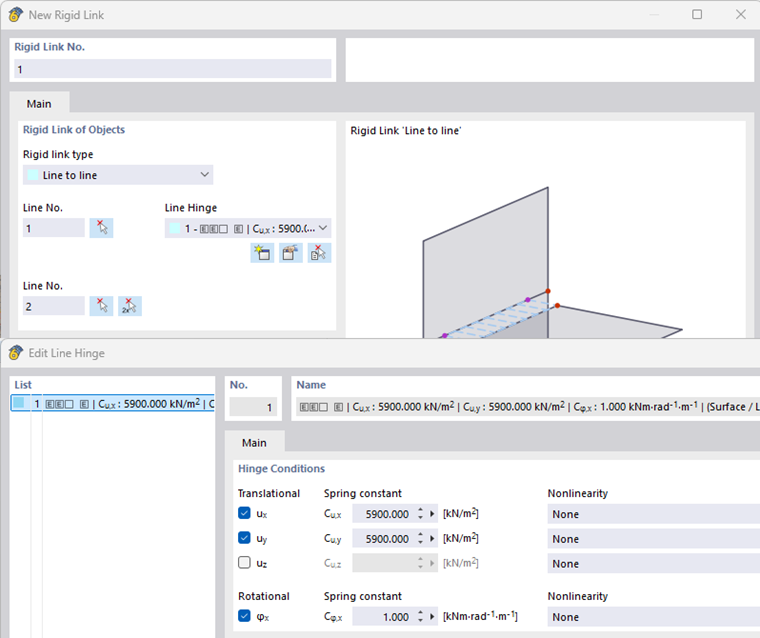

Жесткая связь для плиты балки

В списке 'Тип соединителя' доступны следующие варианты:

• Гвоздь
• Скоба
• Пользовательский

Расчёт податливости, а также трёхмерные вычисления объясняются в статье Расчёт деревянной панели с типом толщины Балочная панель.

Выявленная податливость между сечением и обшивкой создаётся как 'Специальный объект' типа Жёсткая связь с линейным шарниром в продольном и поперечном направлении стойки.

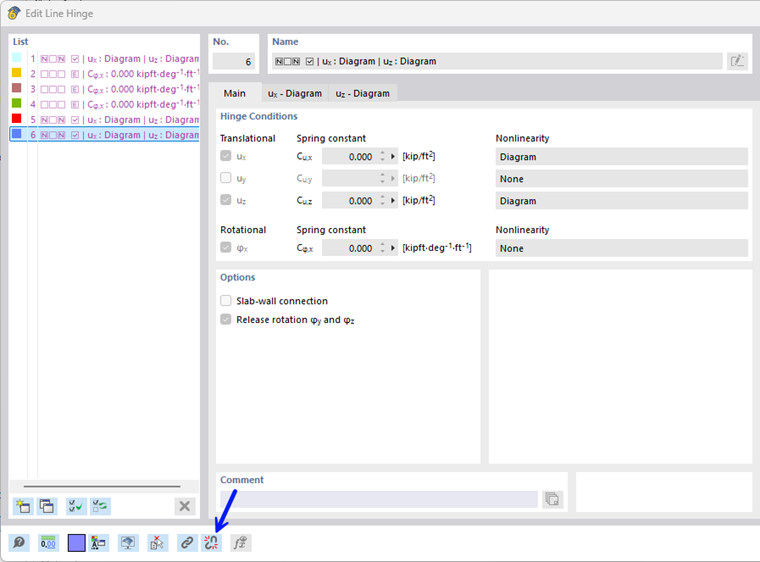

Для дальнейших исследований – например, для определения нелинейных соединений линейных шарниров – возможно прервать автоматически сгенерированное состояние. Для этого используйте кнопку , как показано на следующем изображении для линейных шарниров. Эта возможность также доступна для сечений и стоек.

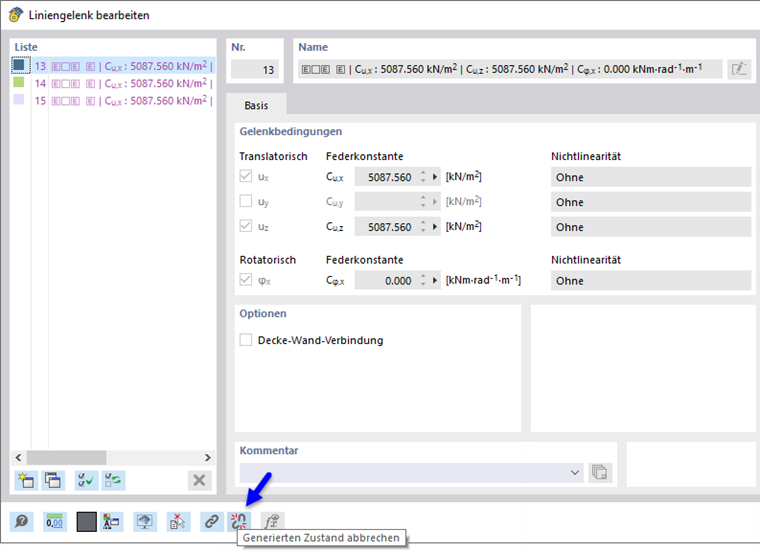

Отменить созданное состояние

Изображение Жёсткая связь для балочной панели показывает, как учитывается жёсткость в продольном и поперечном направлениях. Также возможно учитывать жёсткость только в продольном направлении: в этом случае значение для u_z будет равно нулю. Жёсткость на кручение принимается равной 10^-8 · u_x, чтобы избежать нестабильностей.

Внутренние стойки

Вкладка Внутренние стойки аналогична вкладке Рамные стойки. Здесь вы можете задать стойки балочной панели.

Распределение стоек можно задать четырьмя способами.

• Прыжковый шаг (обычно в сетке 62,5 см)
• Светлый промежуток (расстояние между стойками)
• Постоянное (Постоянное расстояние без остатка)
• Пользовательское (каждая стойка может быть определена индивидуально)

Открытия

Для учета открытий в балочной панели, обусловленных наличием окон или дверей, рекомендуется использовать генерацию через 'Поверхностные ячейки'. Эти поверхностные ячейки вы можете активировать в базовых настройках модели в разделе 'Настройки и опции'.

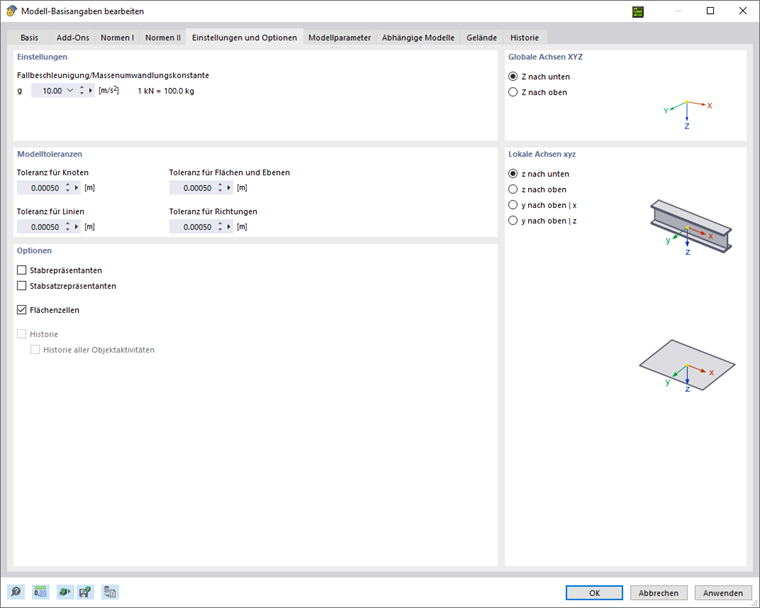

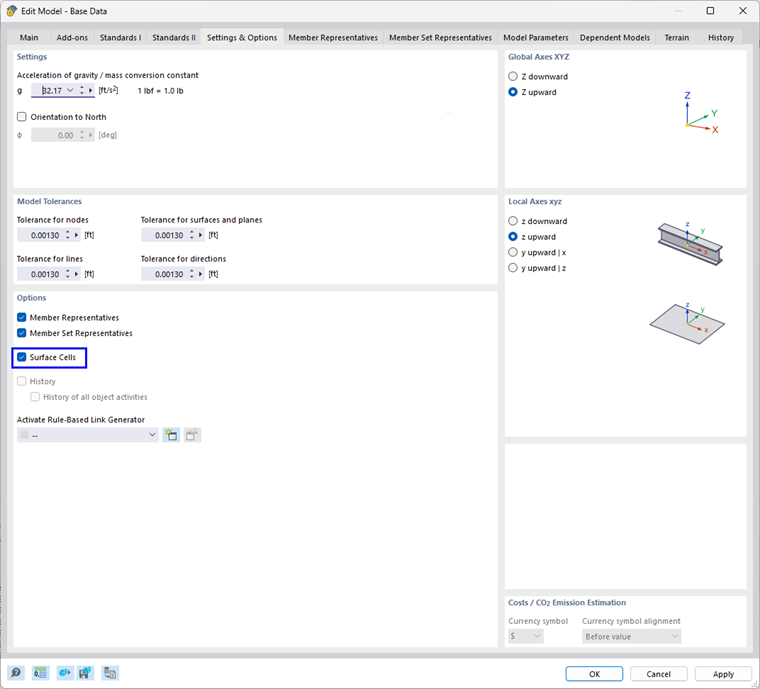

Включить ячейки поверхностей

После активации поверхностных ячеек балочная панель автоматически распознаёт открытия и генерирует соответствующие стойки и перемычки.

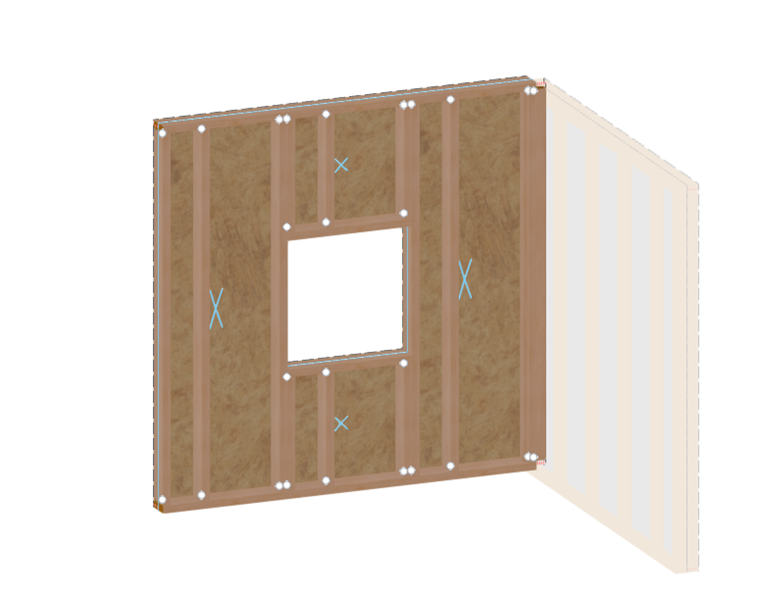

Отверстие в плите балки с ячейками поверхности
