Quando si definisce il tipo di spessore di taglio della trave, vengono aggiunte tre nuove schede alla finestra di dialogo Spessore. Qui, è possibile definire le proprietà della lamiera, delle aste del telaio e delle colonne interne.
Rivestimento

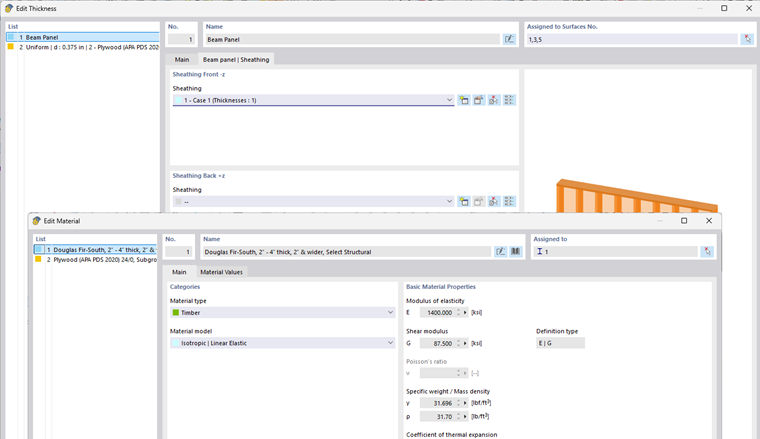

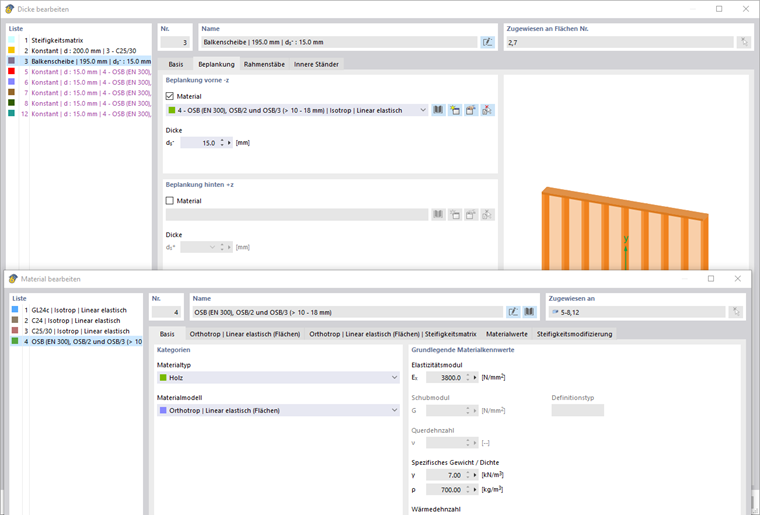

Nella scheda Rivestimento , è possibile selezionare qualsiasi materiale con cui la superficie è rivestita su uno o entrambi i lati. L'eccentricità risultante in base alla sezione trasversale e allo spessore della superficie viene determinata automaticamente e presa in considerazione di conseguenza.
Il rivestimento viene visualizzato come una superficie reale in RFEM. Pertanto, nel caso di un rivestimento in legno (ad esempio OSB), è necessario selezionare il modello di materiale 'Ortotropo'. I modelli dei materiali sono descritti in dettaglio nel capitolo Rigidezze per superfici multistrato.
Aste di telaio
Nella scheda Aste telaio , è possibile definire le aste di contorno della soletta della trave. È possibile definire qualsiasi sezione trasversale con qualsiasi materiale per le direzioni parallele agli assi locali della superficie y e x. Oltre alle sezioni trasversali in legno più comuni, è anche possibile utilizzare le sezioni trasversali in acciaio.
Nella sezione 'Collegamenti', è possibile descrivere la flessibilità tra le aste e il rivestimento.
Le seguenti opzioni sono disponibili per la selezione nell'elenco 'Tipo di connettore':
- Chiodo
- Graffetta
- Definito dall'utente
Il calcolo dello scorrimento e i calcoli tridimensionali sono descritti nell'articolo della Knowledge Base Calcolo della parete del pannello di legno con tipo di spessore.
Lo scorrimento determinato viene salvato tra la sezione trasversale e il rivestimento come 'Oggetto speciale' del tipo
Collegamento rigido con un vincolo interno della linea nelle direzioni longitudinale e trasversale dell'asta.

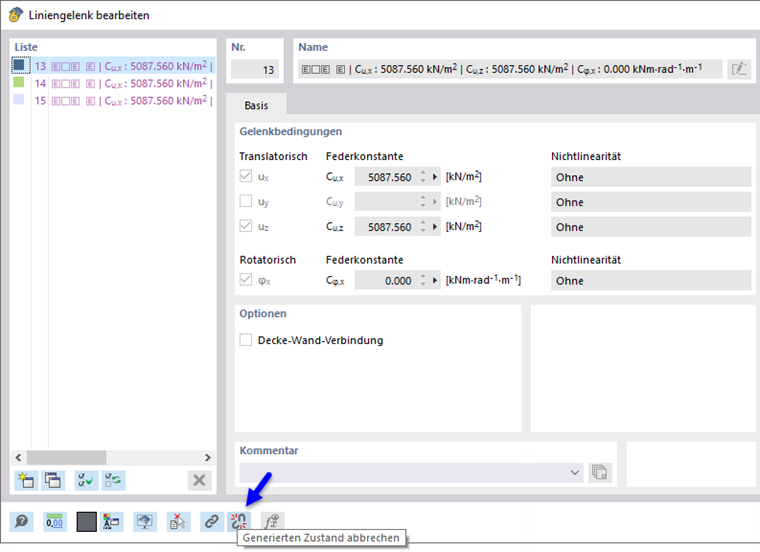

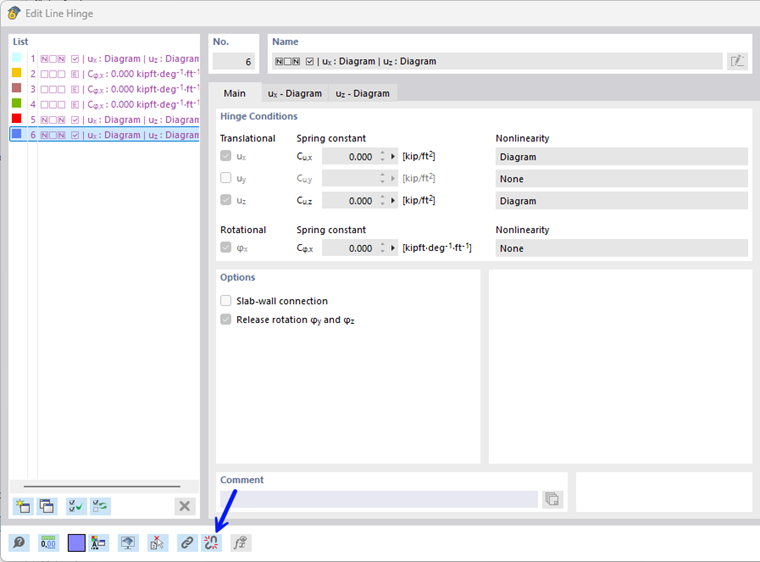

Per ulteriori analisi, ad esempio, per definire collegamenti a cerniera di linee non lineari, è anche possibile annullare lo stato generato. Per questo, utilizzare il pulsante
, vincoli interni delle linee come mostrato nella figura seguente. Questa opzione è disponibile anche per le sezioni trasversali e le aste.

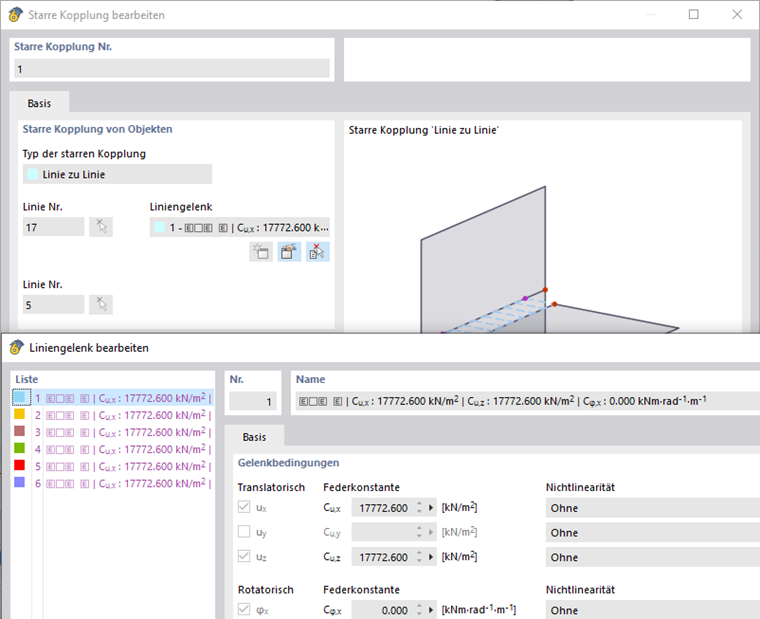

L'immagine Accoppiamento rigido per trave mostra come viene considerata la rigidezza nelle direzioni longitudinale e trasversale. È anche possibile applicare la rigidezza solo in direzione longitudinale: Il valore per uz sarebbe quindi zero. Si presume che la rigidezza torsionale abbia il valore di 10-8 · ux per evitare instabilità.
Connettori verticali
La scheda Colonne interne è simile alla scheda Frame Members. Qui è possibile definire le colonne della puleggia della trave.
Le colonne possono essere distribuite in quattro modi.
- Graduazione (di solito in una griglia di 62,5 cm)
- Luce libera (distanza tra i montanti)
- Costante (distanza costante senza resto)
- Definito dall'utente (ogni colonna può essere definita individualmente)
Aperture

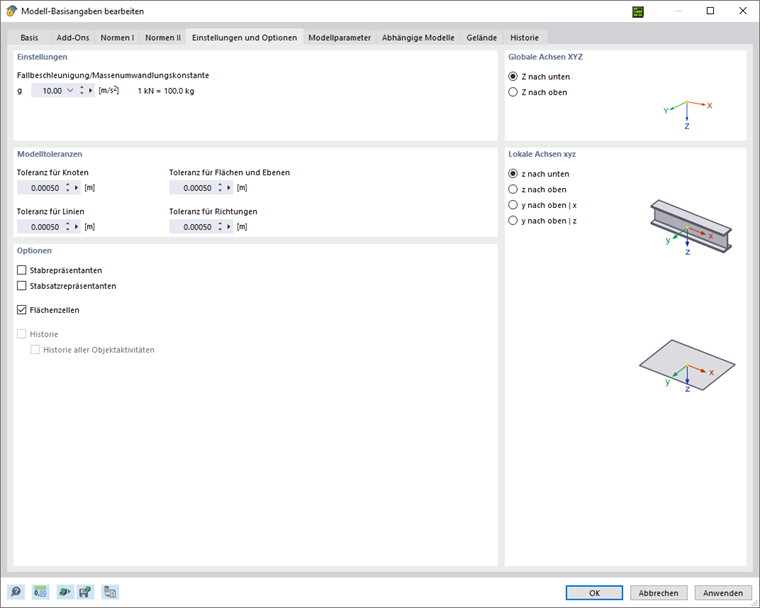

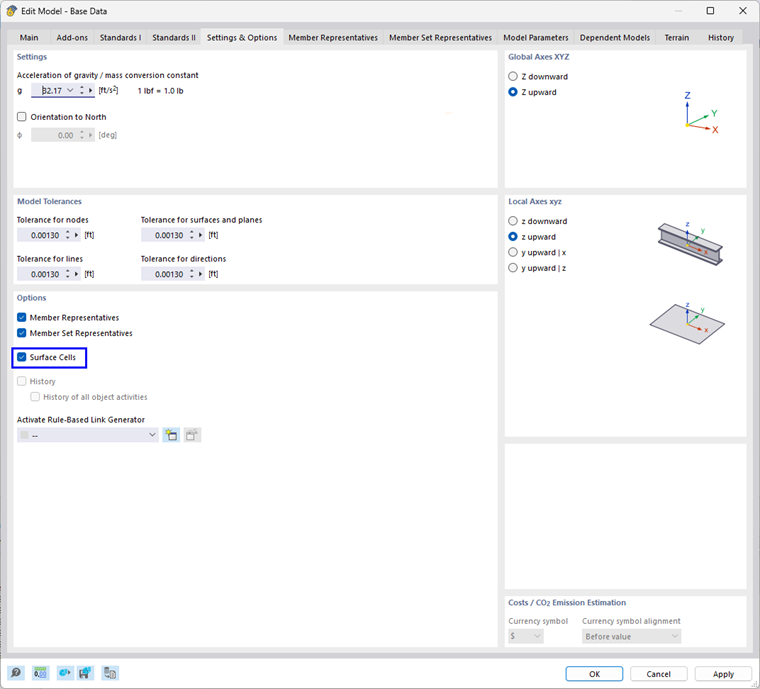

Per considerare le aperture nella piastra della trave dovute a finestre o porte, si consiglia di utilizzare la generazione con 'Celle di superficie'. È possibile attivare queste celle di superficie nei Dati generali del modello in Impostazioni e opzioni.
Dopo aver attivato le celle di superficie, la piastra della trave riconosce automaticamente le aperture e genera i montanti e le travi corrispondenti.
