Ввод данных

Вы можете задать параметры многослойных поверхностей как для толщин, так и для материалов.

Толщины

Если в Основные настройки модели активирован аддон Многослойные поверхности, то для толщины поверхности дополнительно доступны типы толщины Слои и Балочная пластина.

Слои

При выборе типа толщины 'Слои' становится доступной вкладка Слои. Здесь вы можете определить любые конструкции слоёв.

@image028847@

Задание слоев

Выбор конструкции слоя из библиотеки

Кнопка предоставляет доступ к библиотеке конструкций слоёв, где представлены различные производители клееных панелей из перекрётого слоя древесины.

Выбор состава слоёв в библиотеке

Вы можете использовать фильтры и функции поиска, которые знакомы вам из других библиотек, чтобы выбрать подходящий тип.

Сохранение конструкции слоёв

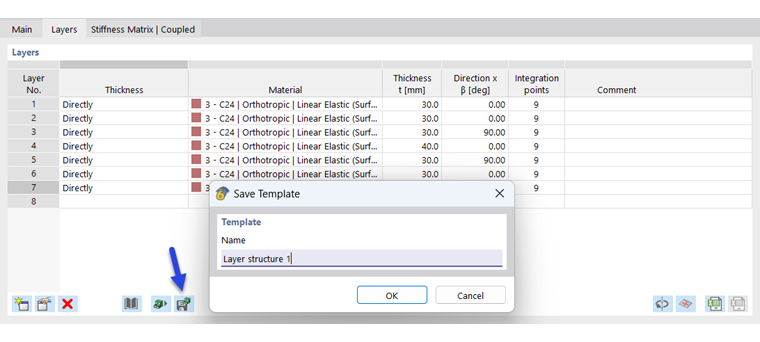

Созданные вручную комбинации слоёв можно сохранить в базе данных. Пользуйтесь для этого кнопкой . Затем укажите название для шаблона.

Сохранение слоёв как шаблона

Конструкции слоёв, включая сокращения жёсткости, сохраняются локально на компьютере. При стандартной установке этот файл с именем thickness_layers.bin находится в каталоге C:\Users\"Имя_пользователя"\AppData\Local\Dlubal\RFEM6_6.xx\configs. Вы можете скопировать файл на другие компьютеры, чтобы каждый раз не создавать пользовательские конструкции.

Дополнительно конструкции слоёв сохраняются и в настройках GUI и могут быть экспортированы оттуда. Это описано в главе Цвет и стиль отображения объектов руководства RFEM.

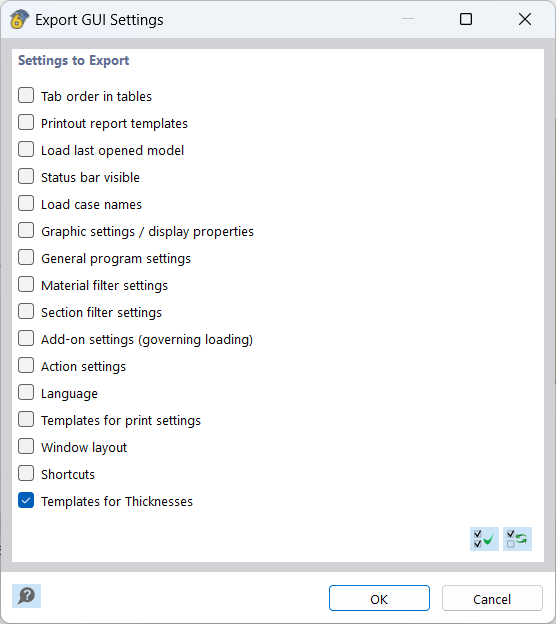

Экспорт настроек интерфейса (толщины)

Сокращение жёсткости

Особенно при расчёте клееных переклёстных панелей важна возможность сокращения жёсткости. В FAQ 004119 это объясняется для жёсткости на кручение и сдвиговую жёсткость. Вкладка Сокращение жёсткости становится доступной, если на вкладке 'База' поставить отметку в поле 'Сокращение жёсткости' (см. раздел 'Опции' на рисунке Выбор типа толщины 'Слои').

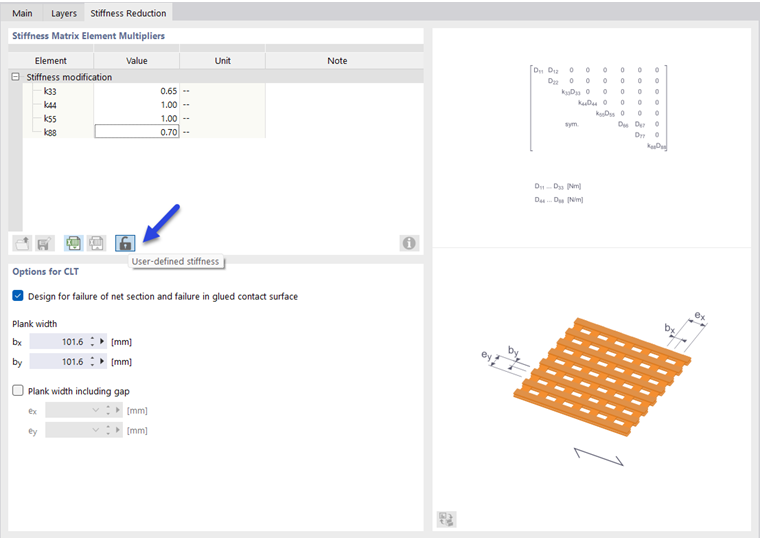

Определение редукции жёсткости

Материалы

Материалы можно выбрать, как обычно, в Библиотека материалов. Для расчёта клееных переклёстных панелей там сохранены специальные материалы.

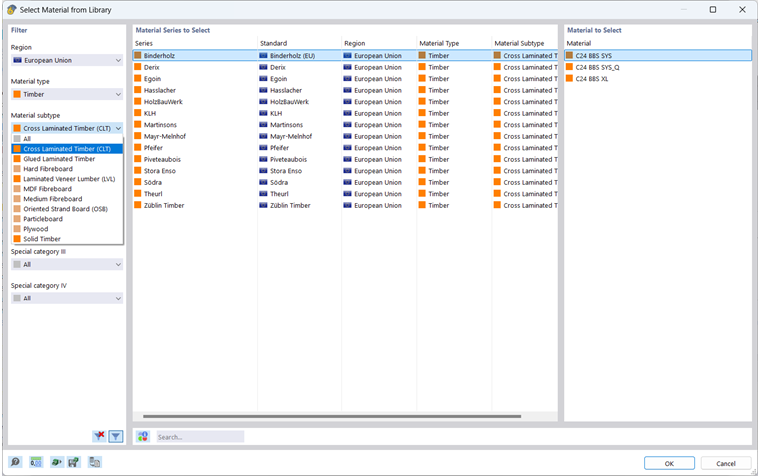

Выбор материала CLT в библиотеке

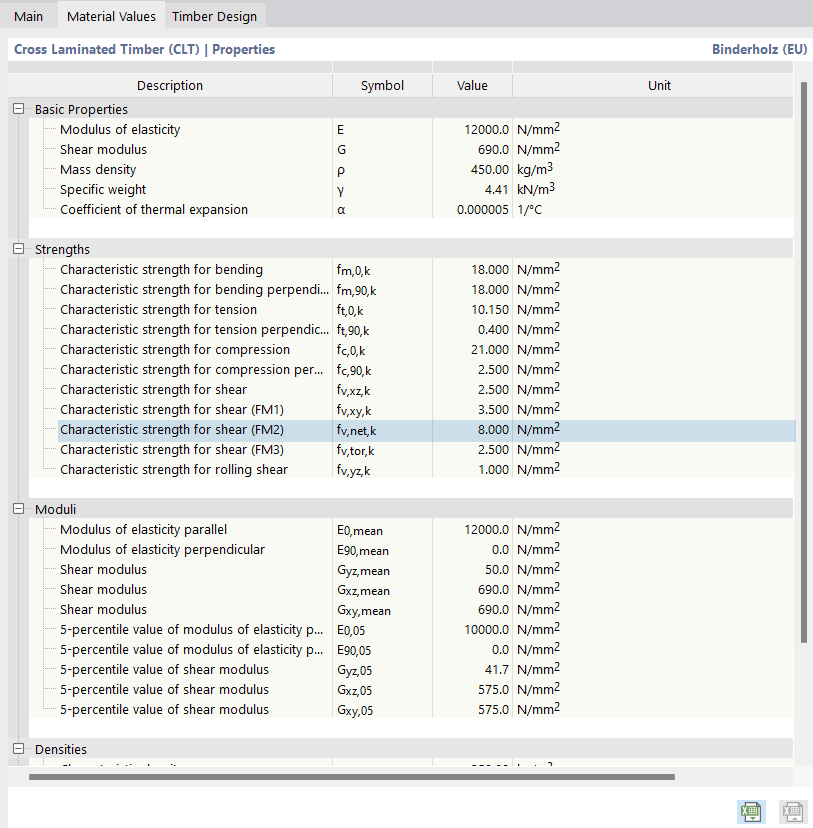

В значениях материалов для клееных переклёстных панелей реализованы прочностные характеристики, которые особенно важны для расширенной проверки на сдвиговые напряжения.

Значения материалов

Прочностные характеристики и напряжения объяснены в главе Напряжения.
