Результаы

Проектирование типов толщины Layer и Balkenscheibe объясняется в руководстве к добавочному модулю Holzbemessung.

В этой главе объясняются результаты статического анализа.

Результаты для типа толщины Layer

После расчета, результаты могут быть оценены в категории Статический анализ для каждого слоя.

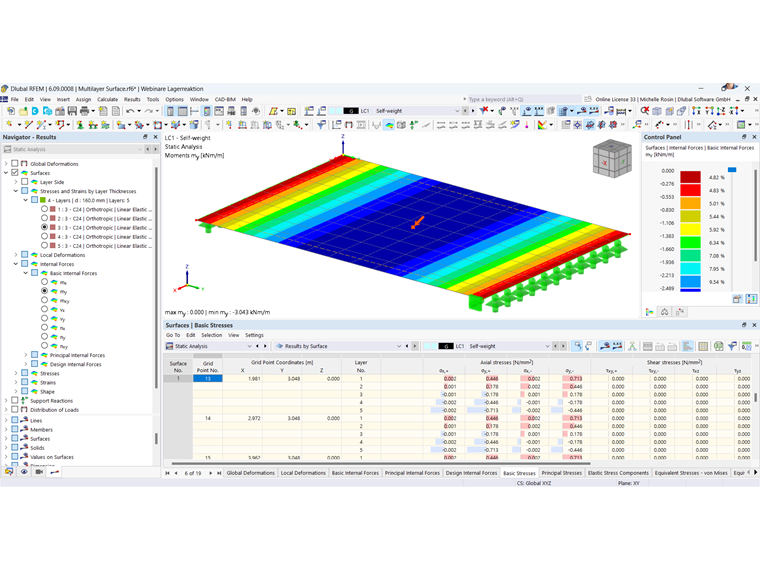

Результаты по слоям

Примечания по деформациям и результаты, не специфично назначенные для типа толщины Layer, находятся в руководстве к RFEM.

Если рассчитан тип толщины Layer, у вас в навигаторе - результаты слоя будет выбор для 'Верх', 'Середина' и 'Низ'.

При выборе на следующем изображении изгибного напряжения σ_x отображаются верхние, средние и нижние напряжения для каждого слоя.

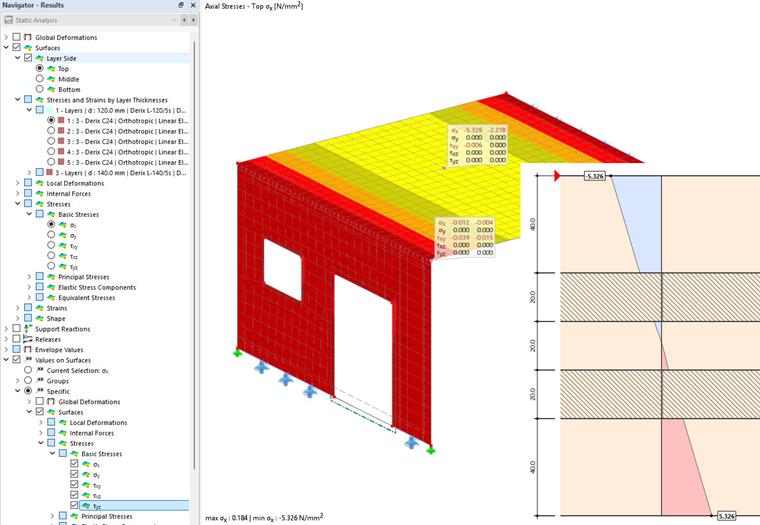

Напряжение при изгибе по оси x

Графический вывод напряжений по сечению на правом краю изображения происходит из добавочного модуля Holzbemessung.

В то время как для однослойной панели независимо от изотропной или ортотропной модели материала изгибные напряжения рассчитываются по следующему уравнению, при многослойных поверхностях необходимо разложение на отдельные слои.

Разложение деформаций и напряжений на отдельные слои уже показано в теоретической части этого руководства.

Помимо напряжений, для оценки результатов важна деформация, которая также может быть представлена для каждого слоя сверху, снизу и в середине. Это показано на следующем изображении.

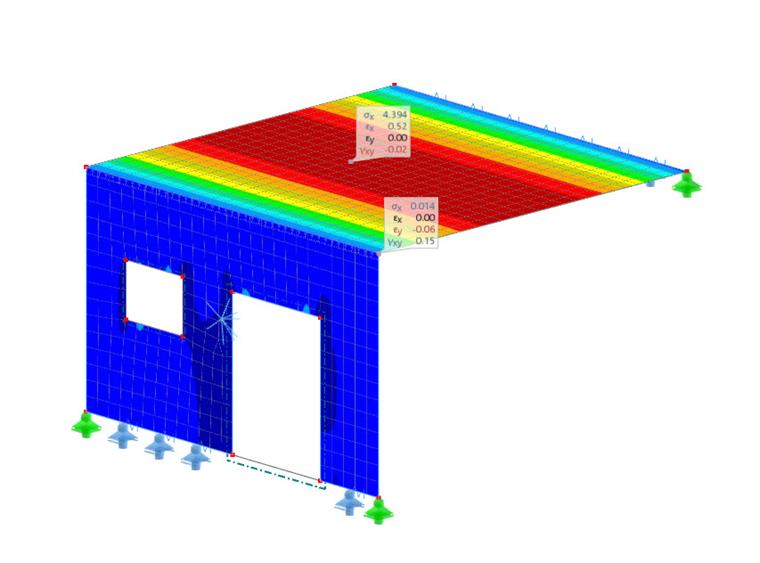

Деформация в направлении x
