Berechnung einer Holztafelwand mit dem Dickentyp Balkenscheibe

In diesem Beitrag wird die Berechnung einer Holztafelwand mit dem Dickentyp Balkenscheibe einer Handrechnung gegenübergestellt.

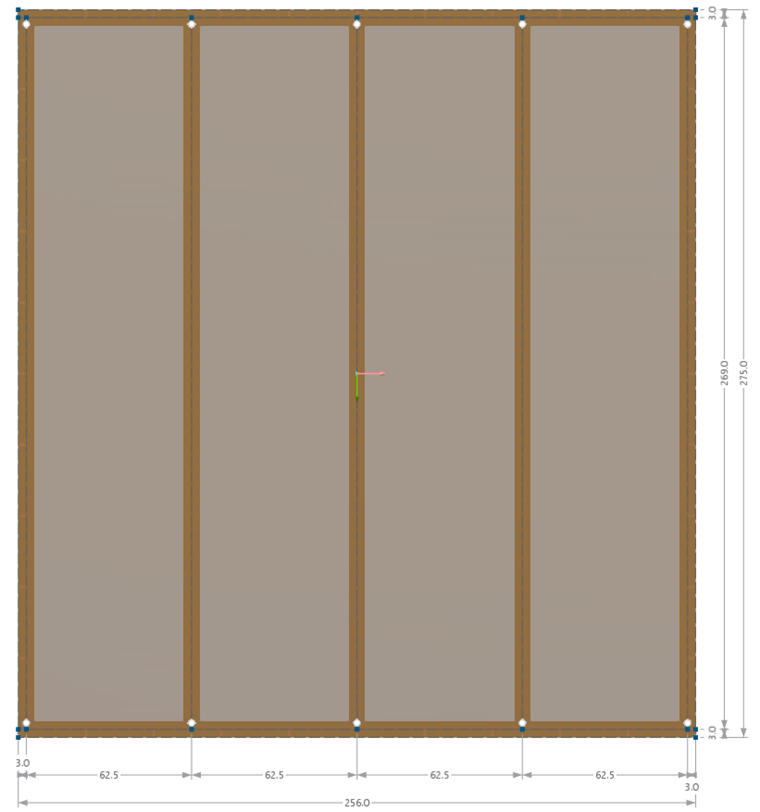

System

Material Ständer = C24
ϱ_m,s (C24) = 420 kg/m³
Querschnitt Ständer = 6/16 cm
Material Beplankung = OSB 3
ϱ_k,p (OSB) = 550 kg/m³
t = 15 mm einseitig beplankt
Verklammerung d = 1,5 mm, t = 50 mm
Abstand Verklammerung a_v = 75 mm (einreihig)
Raster = 62,5 cm
Wandlänge = 2,56 m
Wandhöhe = 2,75 m
Belastung 8 kN horizontal
Belastung 5 kN/m vertikal
Nutzungsklasse 1

Verschiebungsmodul k_ser

Im Generierer der Balkenscheibe wird bei einer Berechnung nach Eurocode 5 der Verschiebungsmodul gemäß Tabelle 7.1 berechnet. In diesem Beitrag wird dies für Klammern erläutert.

k_{ser} = ρ_{m}^{1, 5} \cdot \frac{d^{0, 8}}{80}

Verschiebungsmodul Klammern

Gemäß EN 1995-1-1 wird die Quadratwurzel des Mittelwerts der Rohdichte der Beplankung und der Ständer zur Berechnung der Nachgiebigkeit verwendet. Wenn der Mittelwert der Rohdichte nicht zur Verfügung steht, wird der charakteristische Wert der Materialdatenbank mit dem Wert 1,1 multipliziert.

\sqrt{420 k g / m ³ \cdot (1, 1 \cdot 550 k g / m ³)} = 504 k g / m ³

Mittelwert

Da eine Klammer zwei Nägel besitzt, ermittelt sich der Verschiebungsmodul folgendermaßen.

k_{ser} = 2 \cdot {504 k g / m ³}^{1, 5} \cdot \frac{1, 5 m m^{0, 8}}{80} = 391, 4 N / m m

Verschiebungsmodul

In der angehängten Datei wird dieser Wert auch bei der Balkenscheibe berechnet.

Die Beplankung der Holztafelwand wird linear elastisch nachgiebig an die Holzständer angeschlossen.

Aufgeteilt auf einen Meter Länge ergibt dies:

1000 mm / 75 mm = 13,33 Verbinder

→ 13 Verbinder x 391,4 N/mm = 5087,6 kN/m²

Steifigkeiten Holztafelwand

Holztafelwand

Der Zuganker wird nicht berücksichtigt!

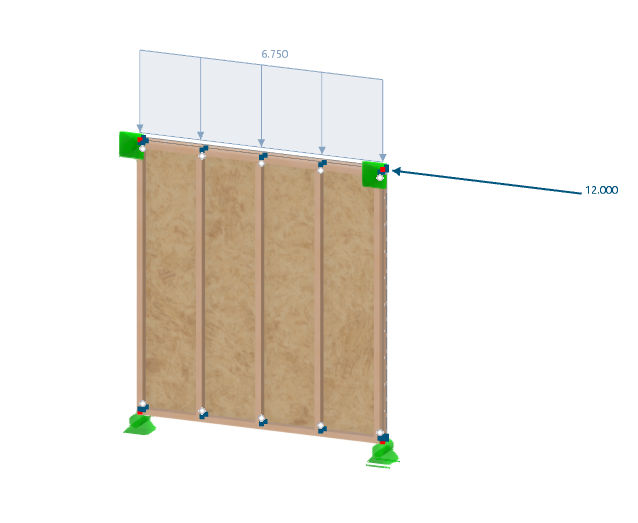

Belastung

LF1 Eigengewicht 5 kN/m (vertikal)
LF2 Wind 8 kN (horizontal)
LK = 1,35 LF1 + 1,5 LF2
Berechnung nach Theorie I. Ordnung

Holztafelwand

Horizontales Verformungsverhalten der Holztafelwand rein horizontale Last (8 kN):

Verbindungsmittel in Beplankung u_k,inst

u_{k, inst} = \sum_{} \frac{S_{v, 0} \cdot S_{v, 0}}{k_{s e r}} = (2 \cdot l + 2 \cdot h) \frac{a_{v}}{k_{ser} \cdot l ²} \cdot F

Beplankung Verbindungsmittel

u_{k, inst} = (2 \cdot 2560 m m + 2 \cdot 2750 m m) \frac{75 m m}{391, 4 N / m m \cdot 2560 m m ²} \cdot 8000 N = 2, 484 m m

u_k,inst 8kN

Schubfeld Beplankung u_G,inst

u_{G, inst} = \frac{F}{G \cdot t} \cdot \frac{h}{l}

Beplankung Schub

u_{G, inst} = \frac{8000 N}{1080 N / m m ² \cdot 15 m m} \cdot \frac{2750 m m}{2560 m m} = 0, 53 m m

u_G,inst 8kN

Rippen (Normalkraft Stäbe) u_E,inst

u_{E, inst} = \frac{2}{3} \cdot \frac{F}{E_{0} \cdot A} (l + \frac{h^{3}}{l^{2}})

Rippen Stäbe

u_{E, inst} = \frac{2}{3} \cdot \frac{8000 N}{11000 N / m m ² \cdot 9600 m m ²} (2560 m m + \frac{2750 m m^{3}}{2560 m m^{2}})

u_E,inst 8kN

Die Summe der Verformungen für die horizontale Auslenkung mit 8 kN beträgt 3,3 mm. Dies deckt sich mit der Berechnung in RFEM.

Auch in der Berechnung der Lastkombination (1,35 LF1 + 1,5 LF2) ergibt sich mit einer Auslenkung von 4,95 mm bei einer Kraft von 12 kN in der Handrechnung eine gute Übereinstimmung zur Berechnung im Programm von 4,8 mm.

Im weiteren Untersuchungen erfolgt noch der Vergleich der Schnittgrößen und der Bemessung.
