Процесс поиска формы в RFEM ищет форму, которая находится в равновесии с граничными реакциями для стержней в зависимости от заданных силовых или геометрических параметров, а также для поверхностей в зависимости от заданных силовых параметров.
В дополнение к этой связанной с элементами информации по поиску формы, существуют и другие силовые воздействия, такие как, например, на вес самих элементов или на вес узловых соединений каната, эти нагрузки должны быть определены.
Есть несколько способов учесть дополнительные нагрузки, влияющие на поиск формы. Здесь нет универсального метода, который можно было бы смело выделить.
Определение дополнительных нагрузок в расчетном загружении
Нагрузка для поиска формы с категорией действия «предварительное напряжение» обычно содержит ваши нагрузки для поиска формы . Здесь уже можно определить другие нагрузки непосредственно в загружении. Собственный вес можно учесть с помощью коэффициента, или можно определить нагрузки, чтобы повлиять на поиск формы.

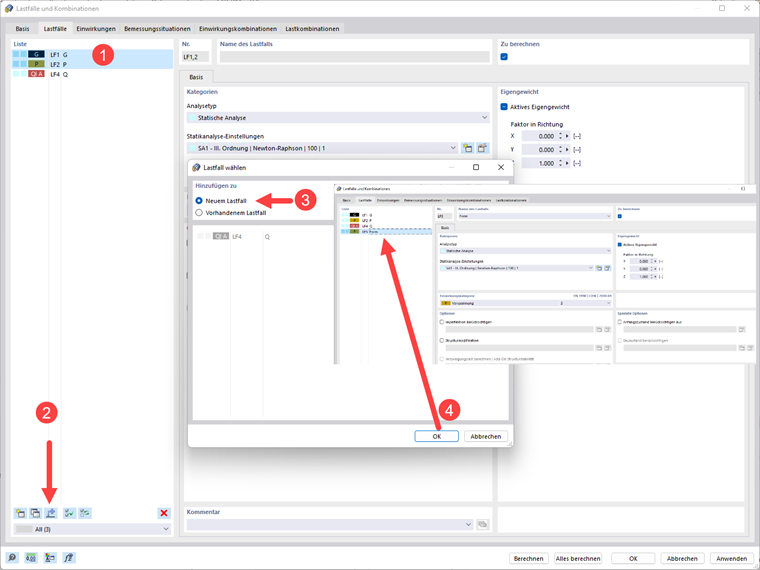

Добавление загружений для формирования загружений
В принципе, это тот же вариант, при котором вы определяете дополнительные нагрузки в одном или нескольких других загружениях, а затем добавляете их к загружению с помощью загружения с поиском формы. Лучше всего назвать это загружение «Форма» и использовать его в качестве начального состояния для дальнейших комбинаций. В следующем Webinar показана процедура, начиная с 20-й минуты.

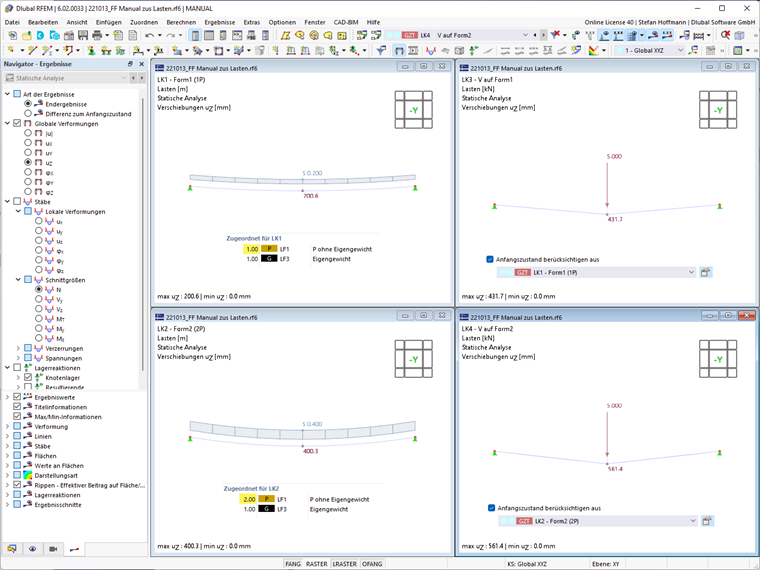

Объединение загружений в сочетание нагрузок
Вы также можете использовать комбинацию нагрузок для создания желаемой формы на основе вашего предварительного напряжения и дополнительных нагрузок. Преимущество этого метода заключается в том, что вы можете легко настроить коэффициенты предварительного напряжения в сочетании нагрузок и, таким образом, повлиять на форму.
