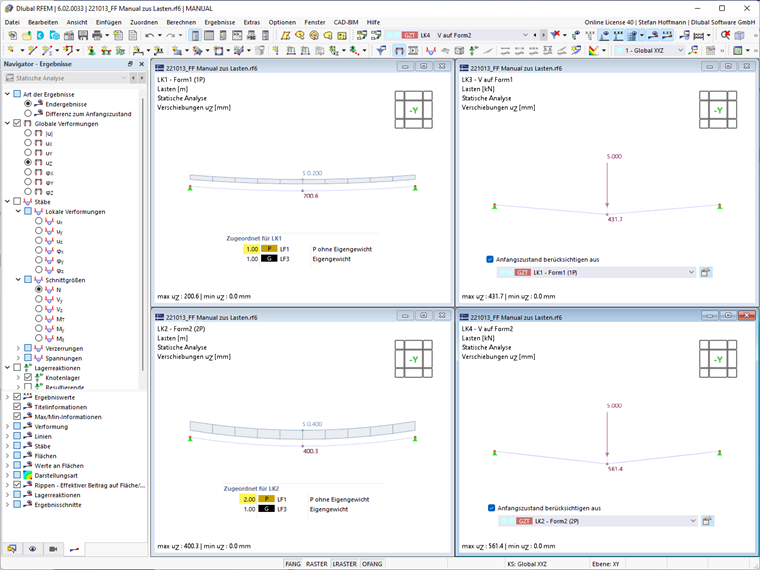

Le processus de recherche de forme dans RFEM trouve une forme en équilibre avec les réactions aux appuis. Pour les barres, cette forme dépend des paramètres de force ou de géométrie définis, et pour les surfaces, des paramètres de force définis. Si, en plus de ces données de recherche de forme propres à l’objet, d’autres influences de force interviennent, comme le poids propre des objets eux-mêmes ou le poids des assemblages de nœuds de câble, ces charges doivent être définies séparément. Il existe plusieurs possibilités pour prendre en compte des charges supplémentaires influençant la recherche de forme. Il n’existe pas de méthode universelle et optimale pour cela.
Définition des charges supplémentaires dans le cas de charge Recherche de forme

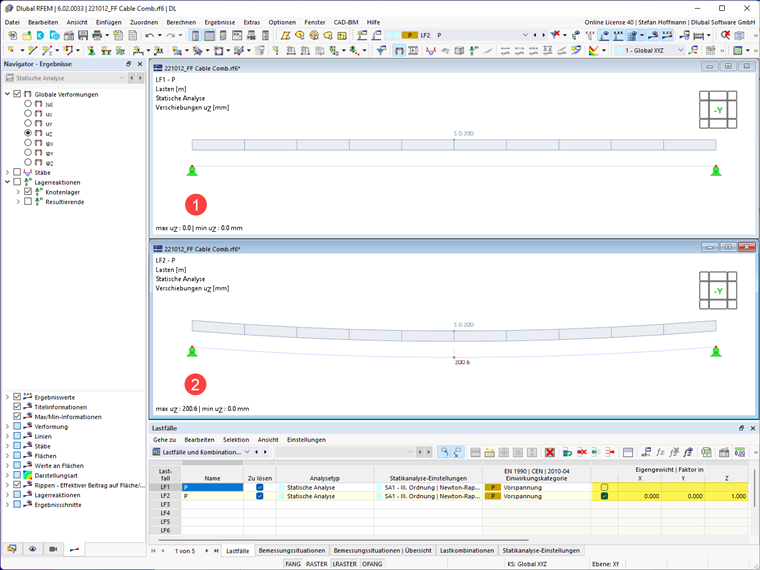

Le Cas de charge Recherche de forme avec la catégorie d’action « Précontrainte » contient généralement vos Charges de recherche de forme. Il est déjà possible ici de définir d’autres charges directement dans le cas de charge. Ainsi, le poids propre peut y être pris en compte avec un facteur, ou des charges peuvent être définies pour influencer la recherche de forme.
Addition de cas de charge à un cas de charge Recherche de forme

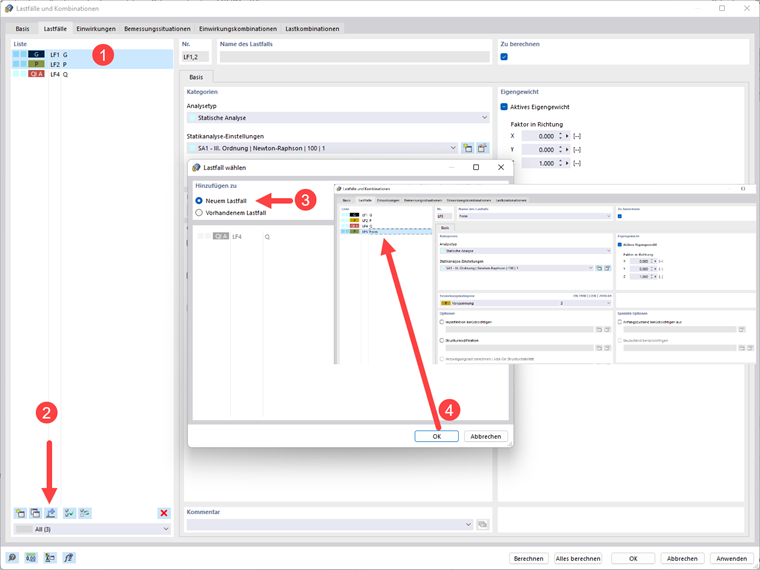

C’est en principe la même option, la différence étant que vous définissez ici les charges supplémentaires dans un ou plusieurs autres cas de charge et que vous les additionnez ensuite avec le cas de charge Recherche de forme en un seul cas de charge. Nommez de préférence ce cas de charge « Forme » et appliquez-le comme état initial pour les autres combinaisons. Dans le webinaire suivant, la procédure est montrée à partir de la minute 20.
Combinaison des cas de charge dans une combinaison de charges
Vous pouvez également utiliser une combinaison de charges pour générer la forme souhaitée, qui doit être créée à l’aide de votre précontrainte et des charges supplémentaires. L’avantage de cette méthode est que vous pouvez facilement ajuster les facteurs de précontrainte dans la combinaison de charges et influencer ainsi la forme.
