Результаты поиска формы интегрированы в основную программу. Общая интерпретация результатов описана в RFEM 6 Online Manual .
Форма
После расчета по поиску формы в навигаторе результатов отобразится запись формы, включающая три подстатьи:
- Линии контура
- Уклоны
- Направление наклона

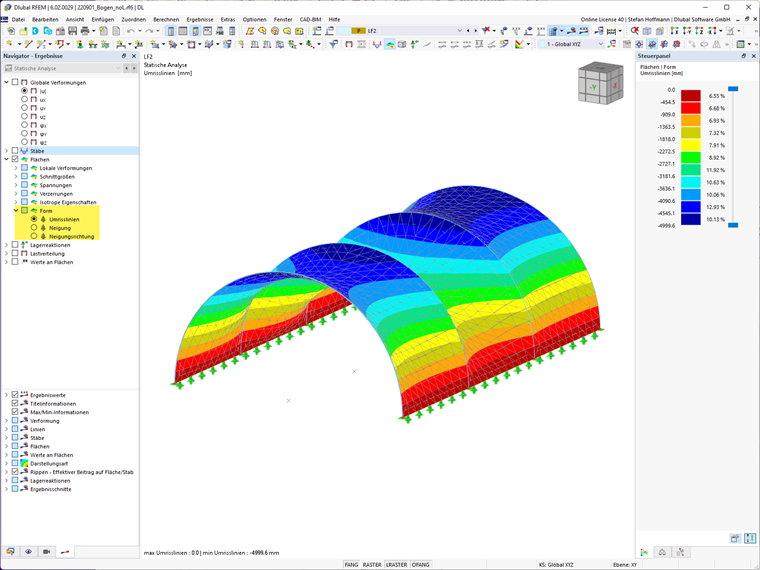

Линии контура
Контурные линии соответствуют контурам глобальной плоскости XY.

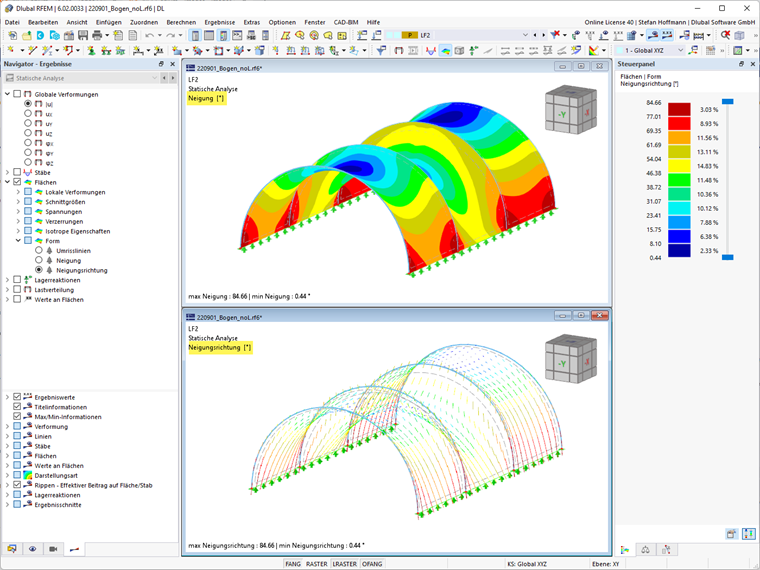

Уклон
Ввод наклона можно использовать для отображения максимального наклона в соответствующем месте мембраны по отношению к глобальной плоскости XY.
Направление наклона
Углы также могут быть представлены как направления наклона.

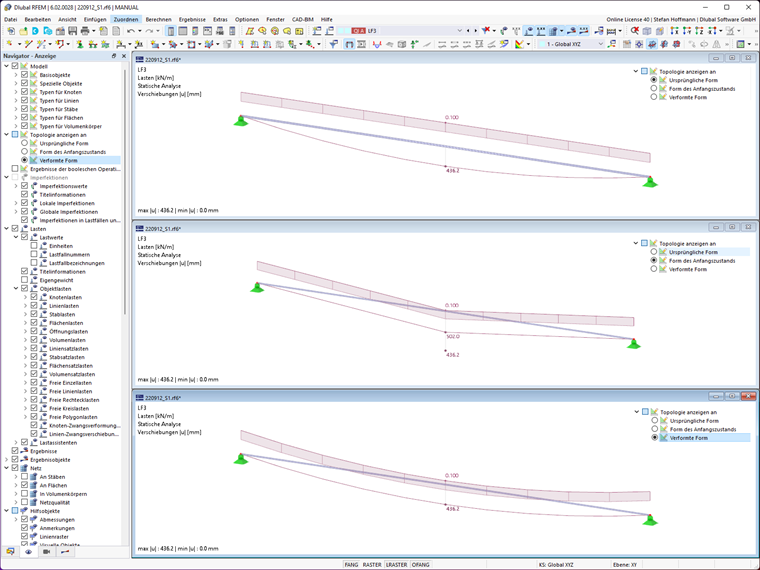

Топология
У вас также есть возможность адаптировать отображение модели к найденной форме. Для этого на экране навигатора есть пункт Показать топологию при входе с тремя вложенными записями:
- Исходная форма
- Форма начального состояния
- Деформированная форма
У вас также есть возможность управлять дисплеем напрямую с помощью кнопки в строке меню «Просмотр».

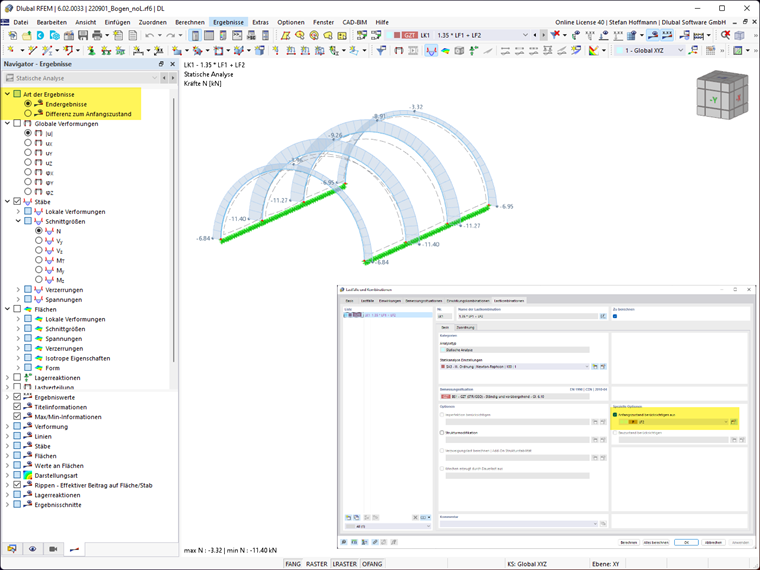

Тип результатов
Если поиск формы используется в качестве начального состояния в статическом расчете, вы можете выбрать, следует ли отображать окончательные результаты или разницу с исходным состоянием.
