Instalace a používání doplňku

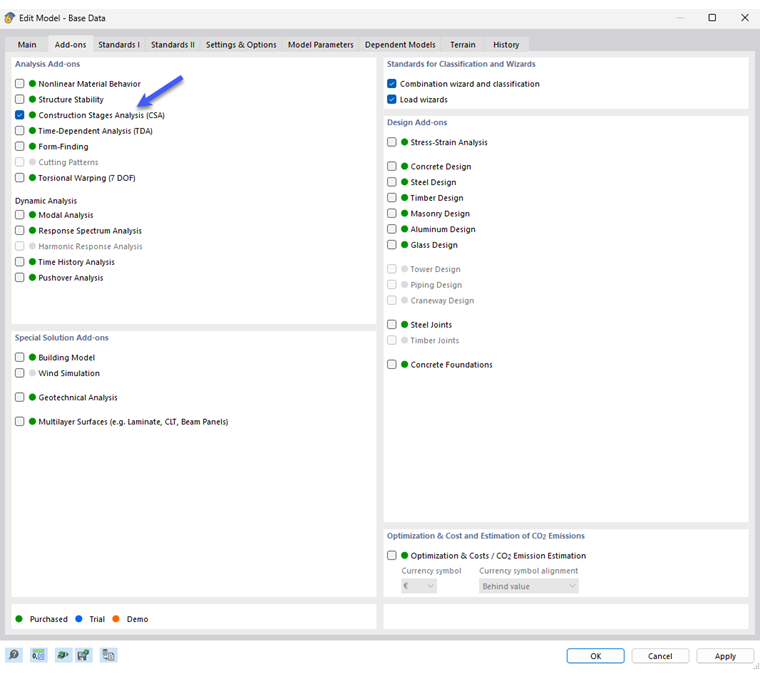

Doplněk 'Analýza stavebních stavů (CSA)' můžete aktivovat nebo deaktivovat v záložce 'Doplňky' v základních údajích modelu.
Po aktivaci doplňku a výběru vhodné normy se uživatelské rozhraní RFEMu rozšíří o nové položky v navigatoru (viz následující obrázky) a v tabulkách a dialozích.
Pro zkoumání různých stavebních stavů byste měli nejprve kompletně zkonstruovat model v RFEMu; poté můžete přidělit jednotlivé stavební stavy ve dvou oblastech (modelově a zatěžování straně).
1. Stavební stavy modelu

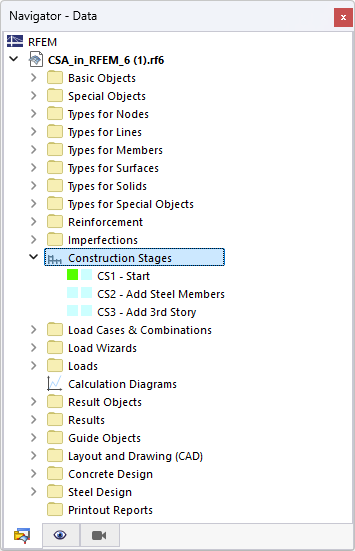

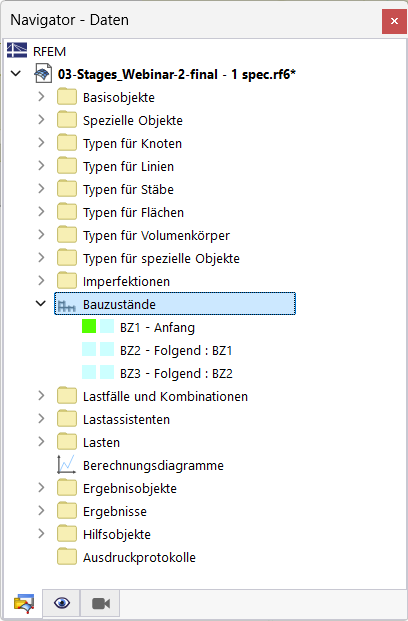

Nejprve si vytvořte jednotlivé stavební stavy v Dialog 'Stavební stavy' a přiřaďte k nim příslušné strukturální objekty. Vstup je spravován v datovém navigatoru v kategorii Stavební stavy; alternativně můžete dialog otevřít přes menu → Upravit → Stavební stavy.
@image56428#
2. Stavební stavy zatížení

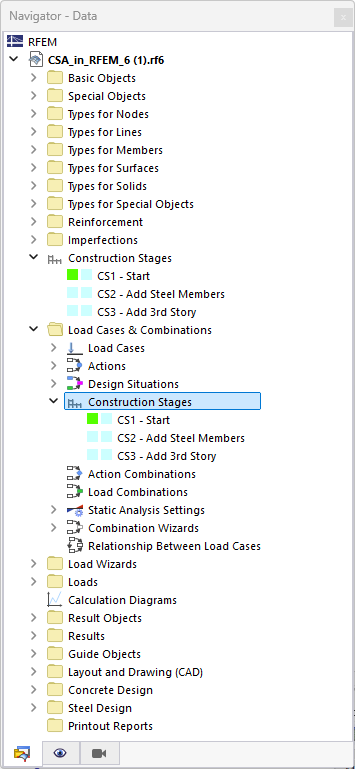

Následně přiřaďte stavebním stavům uvedeným v Dialog 'Případy zatížení a kombinace' příslušné případy zatížení a kombinace. Vstup je spravován v datovém navigatoru v kategorii Případy zatížení a kombinace pod položkou Stavební stavy; alternativně můžete dialog otevřít přes menu → Upravit → Případy zatížení a kombinace → Stavební stavy:
@image56429#
