Instalación y uso del complemento

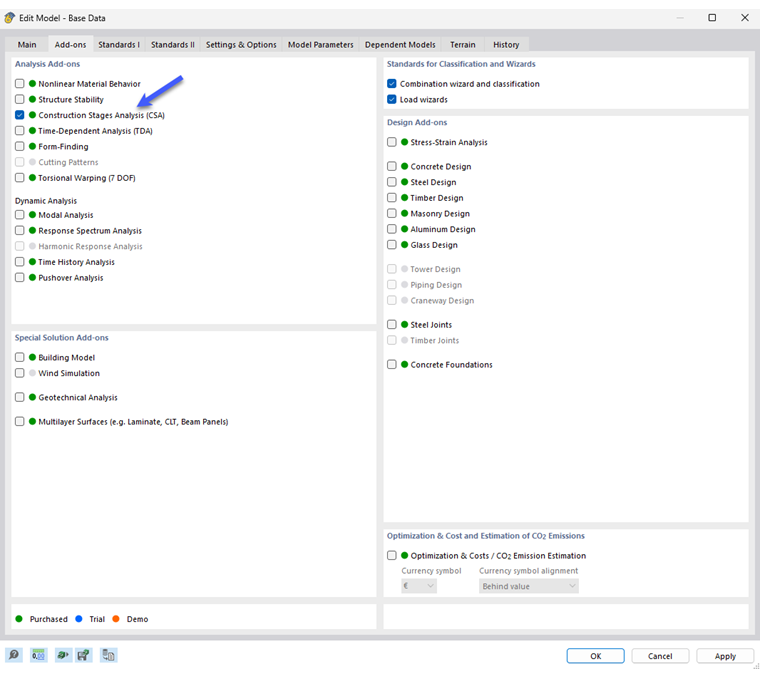

Puede activar o desactivar el complemento 'Análisis de Estados de Construcción (CSA)' en la pestaña 'Complementos' de los datos básicos del modelo.
Después de activar el complemento y seleccionar una norma adecuada, la interfaz de usuario de RFEM se amplía con nuevas entradas en el navegador (ver las siguientes imágenes) así como en las tablas y diálogos.
Para examinar diferentes estados de construcción, primero debe construir completamente el modelo en RFEM; posteriormente puede asignar los distintos estados de construcción en dos áreas (del lado del modelo y del lado de las cargas).
1. Estados de construcción del modelo

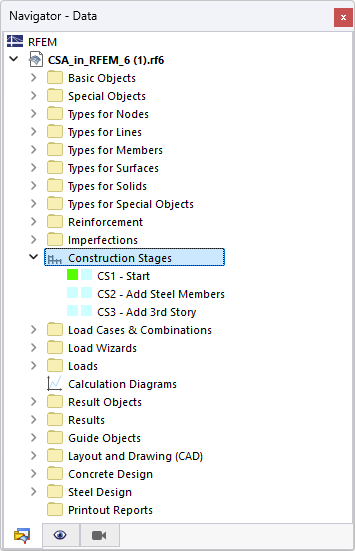

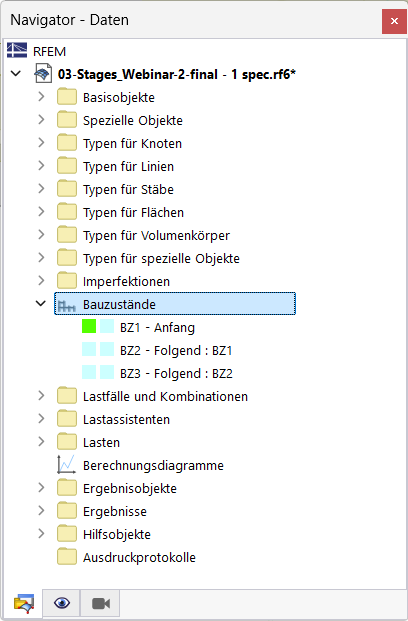

Primero, crea los distintos estados de construcción en el Diálogo 'Estados de Construcción' y asigna los respectivos objetos estructurales. La entrada se gestiona en el navegador de datos en la categoría Estados de Construcción; alternativamente, puedes acceder al diálogo a través de la barra de menú → Editar → Estados de construcción.
@image56428#
2. Estados de construcción de las cargas

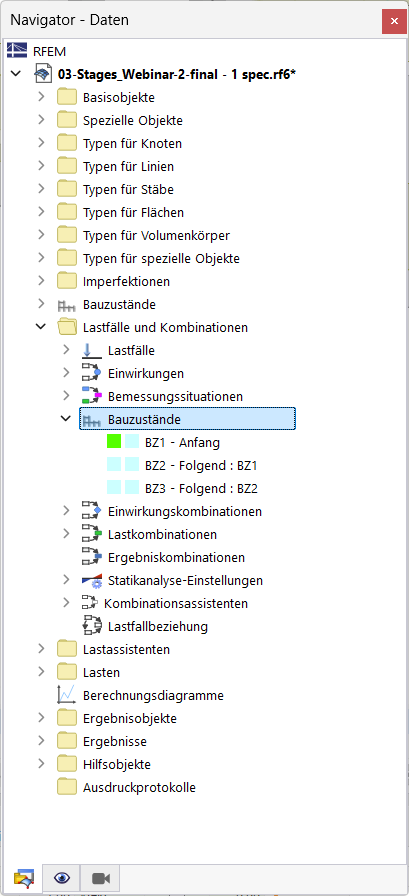

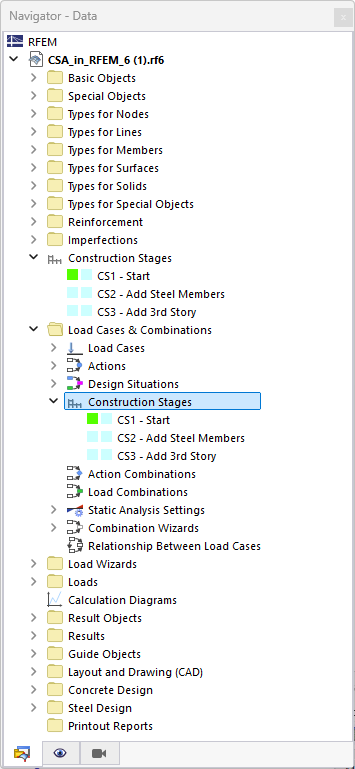

A continuación, asigna los casos de carga y combinaciones correspondientes a los estados de construcción listados en el Diálogo 'Casos de Carga y Combinaciones'. La entrada se gestiona en el navegador de datos en la categoría Casos de Carga y Combinaciones bajo la entrada Estados de Construcción; alternativamente, puedes acceder al diálogo a través de la barra de menú → Editar → Casos de carga y combinaciones → Estados de construcción:
@image56429#
