Instalação e Uso do Add-On

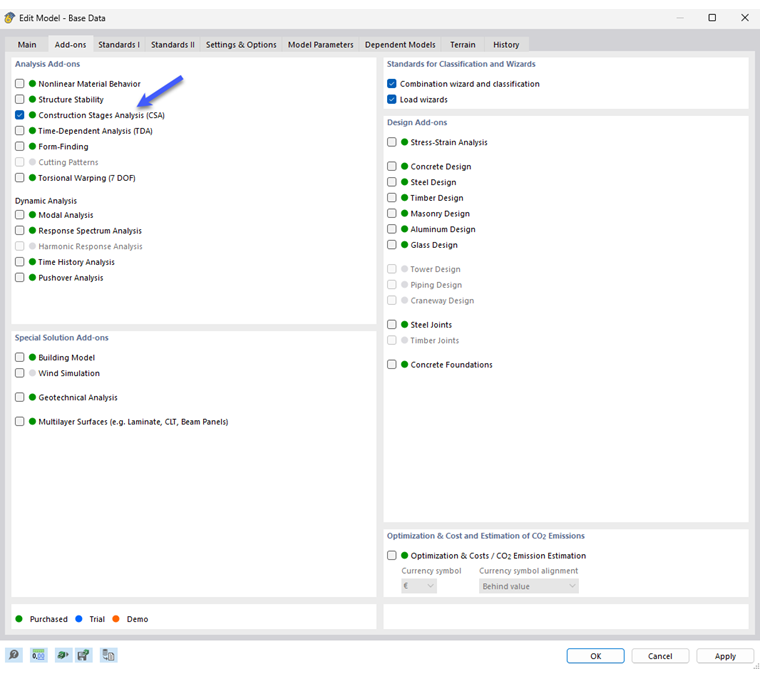

Você pode ativar ou desativar o add-on 'Análise de Estados de Construção (CSA)' na aba 'Add-Ons' das Propriedades do Modelo.
Após ativar o add-on e selecionar uma norma adequada, a interface do usuário do RFEM será ampliada com novas entradas no navegador (veja as imagens a seguir), bem como nas tabelas e diálogos.
Para investigar diferentes estados de construção, você deve primeiro construir completamente o modelo no RFEM; em seguida, você pode atribuir os estados de construção individuais em duas áreas (do modelo e da carga).
1. Estados de Construção do Modelo

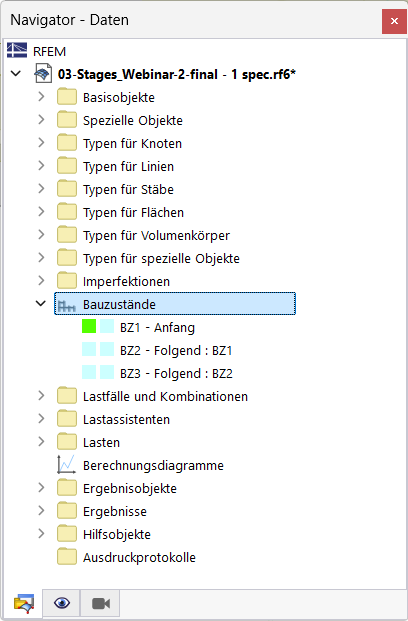

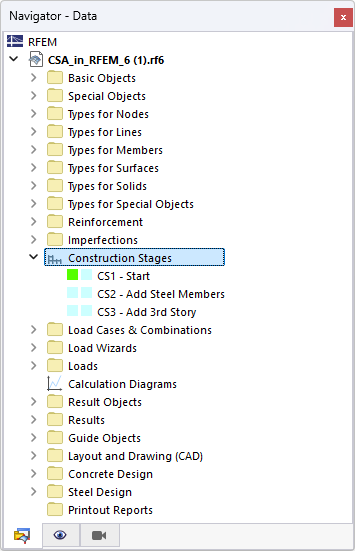

Primeiro, crie os estados de construção individuais no Diálogo 'Estados de Construção' e atribua os respectivos objetos estruturais. A entrada é gerenciada no Navegador de Dados na categoria Estados de Construção; alternativamente, você pode acessar o diálogo através da barra de menu → Editar → Estados de Construção.
2. Estados de Construção das Cargas

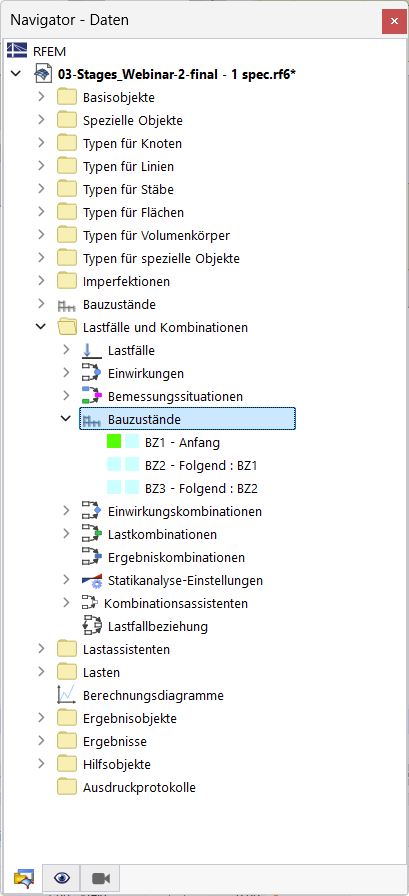

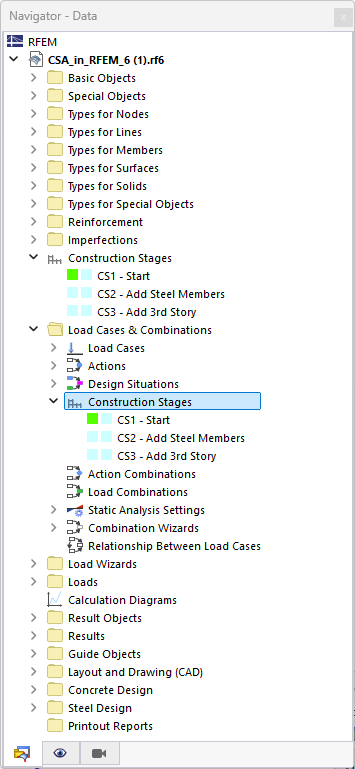

Em seguida, atribua aos estados de construção listados no Diálogo 'Casos de Carga e Combinações' os casos de carga e combinações correspondentes. A entrada é gerenciada no Navegador de Dados na categoria Casos de Carga e Combinações sob o item Estados de Construção; alternativamente, você pode acessar o diálogo através da barra de menu → Editar → Casos de Carga e Combinações → Estados de Construção:
