Результаты расчета можно также оценить в отдельном окне. Это полезно для проверки подробного результата узла.

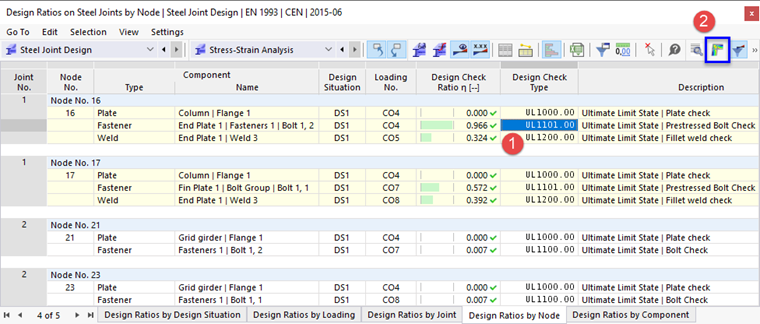

Убедитесь, что таблица « Расчетные соотношения по узлам » в подкатегории «Расчет напряжений-деформаций» все еще задана. Чтобы проверить результаты крепежа для узла № 16, щелкните по любой ячейке второй линии, чтобы ее выбрать (1). Затем нажмите на
нажмите кнопку на панели инструментов таблицы (2).
Через несколько секунд откроется окно «Результаты в стальных соединениях».

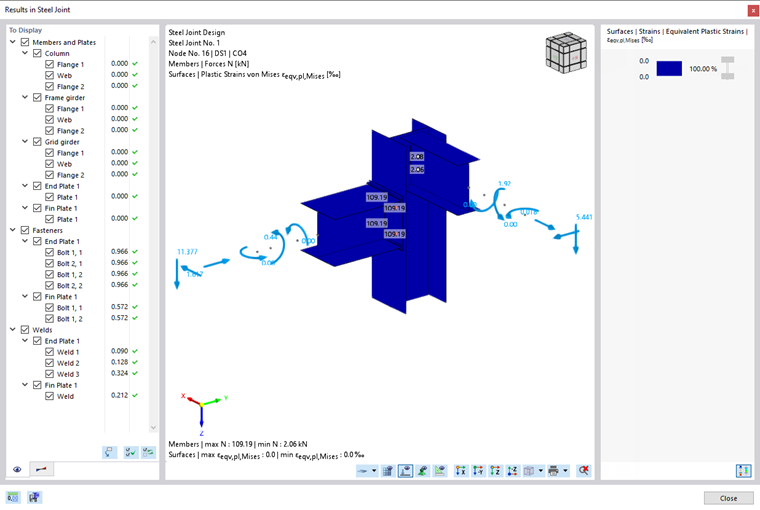

Навигатор - изобразить
В дереве «Навигатора - Изобразить» слева перечислены все компоненты соединения с их расчетными соотношениями. Здесь можно активировать или деактивировать компоненты по отдельности или в группах для отображения.
Силы и моменты представляют собой внутренние силы, приложенные к Замещающая модель стального соединения КЭ. Они связаны с концами так называемой «подмодели». Каждая из этих замещающих нагрузок действует в центрах стержней так, что они соответствуют внутренним силам в рассматриваемых x-узлах.
Все эквивалентные пластические деформации, отображаемые на поверхностях, равны нулю. Это означает, что ни в одной части плиты не возникают эффекты текучести.
Навигатор - Результаты

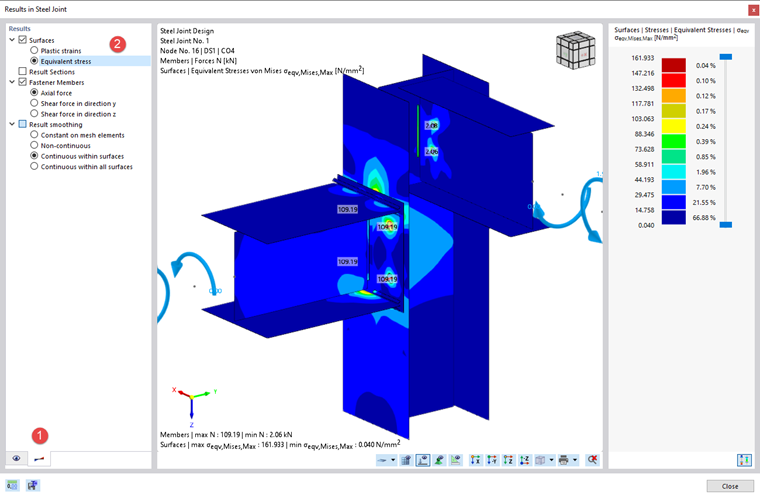

Перейдите в навигатор - Результаты (1). Результаты организованы по специальным категориям.
Стержни и пластины
Установите опцию Эквивалентное напряжение (2) для отображения эквивалентных напряжений σeqv по по фон Мизесу для поверхностей стержней и пластин.
Сварные швы

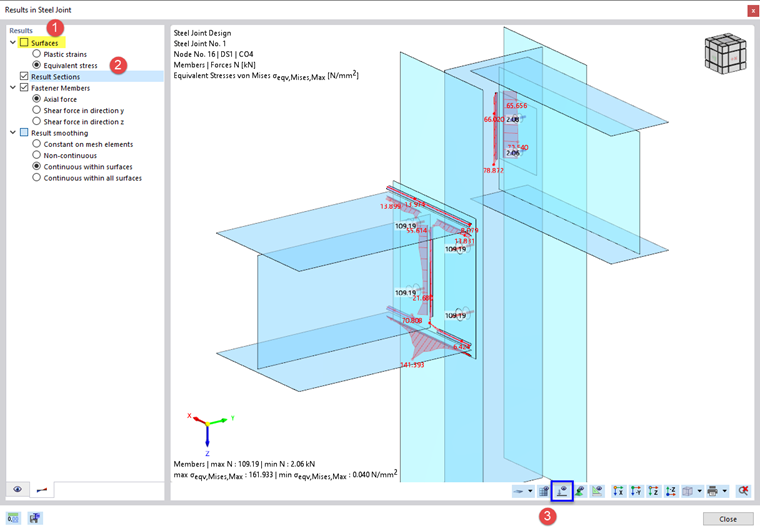

Снимите флажок Поверхности (1). Затем активируйте результирующие сечения (2). Также изображаются эквивалентные напряжения сварных швов. Для лучшего просмотра, можно скрыть нагрузки подмодели, щелкнув на
кнопку (3).
болты
Снимите флажок « Результирующие сечения » (1), чтобы отображались только силы крепежных элементов. Нормальные силы и поперечные силы болтов можно легко проверить с помощью соответствующей опции в категории «Стержни крепежа» (2).

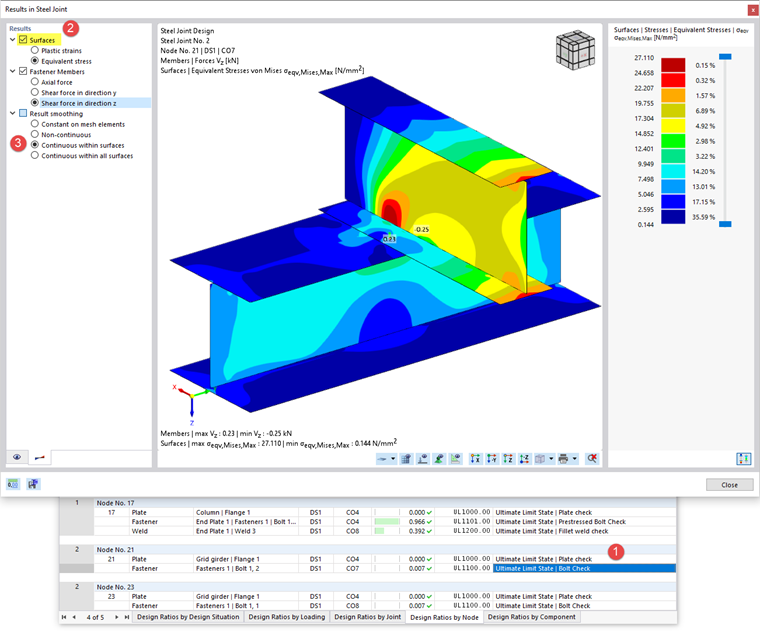

Результаты, отображаемые в окне «Результаты в стальных соединениях», синхронизированы с таблицей. При выборе другой строки таблицы, результаты, показанные в окне, будут обновлены. Выберите результаты крепежного элемента для узла № 21 , например (1). Далее будут показаны результаты стального соединения с решетчатой балкой. Затем снова активируйте флажок « Поверхности » в «Навигаторе - Результаты» (2).
Опция «Сглаживание результатов» позволяет управлять сглаживанием поверхностей и результирующих сечений (3). Для более подробной информации о типах сглаживания, смотри главу Сглаживание результатов руководства пользователя RFEM.
Сетка и опорные реакции

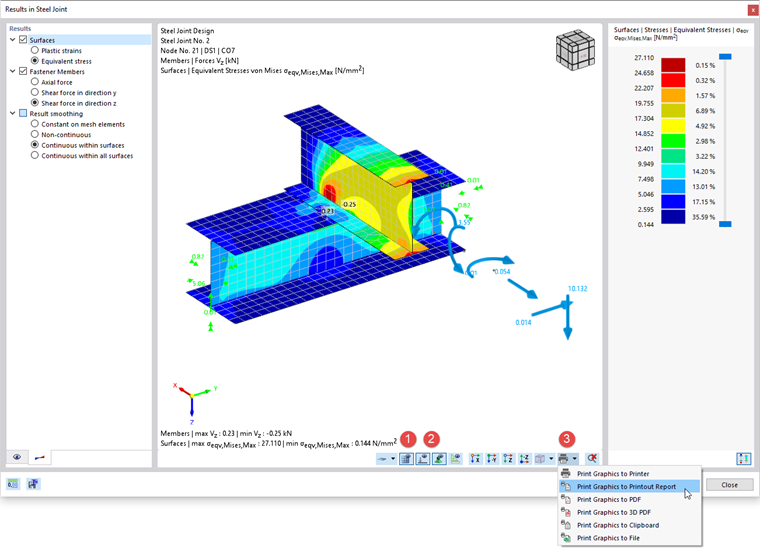

Нажмите на
нажмите на кнопку под графиком, чтобы изобразить сетку, примененную к модели замены (1).
Щелкнув на
можно включить и выключить опорные реакции. Они представляют собой силы, приложенные к концам замещающей модели. The
кнопка, в свою очередь, управляет отображением внутренних сил. Активируйте обе кнопки (2).
Печать графики
The
Кнопка списка позволяет распечатать текущее изображение. Щёлкните по ней
чтобы открыть список, в котором выберите возможность « Печать графики в протоколе результатов» (3).

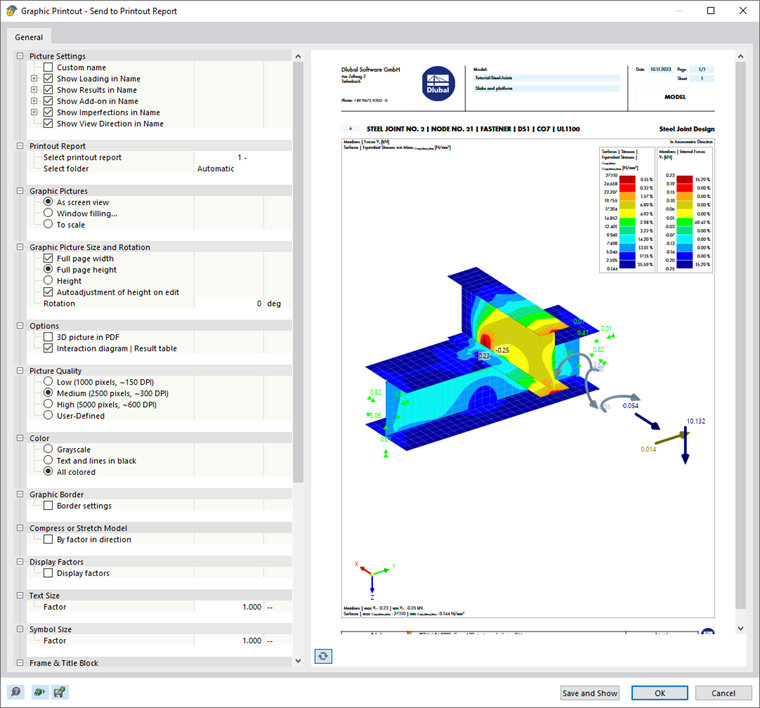

Предпросмотр изображения представлен со знакомыми вариантами настройки раскладки.
Нажмите OK , чтобы распечатать изображение с настройками по умолчанию в протоколе результатов, не открывая его. Окно «Печать графики» снова закроется.
Преобразование модели стального соединения в файл

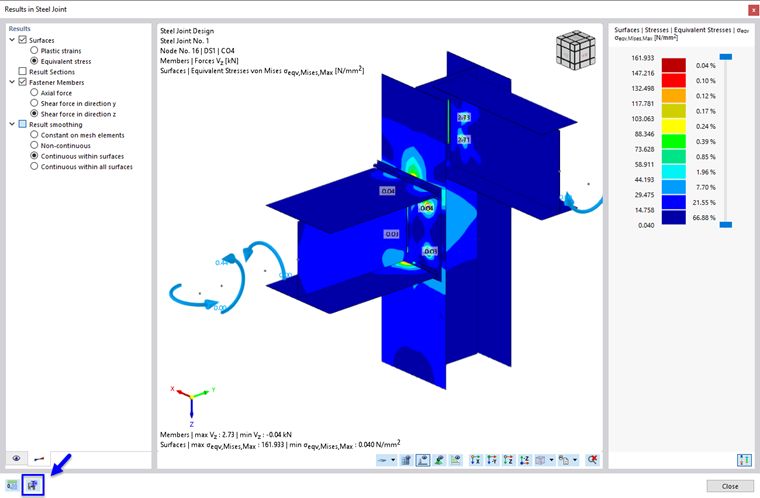

Задайте тип стального соединения № 1, щелкнув на линию узла № Еще раз 16 в таблице 'Расчетное соотношение' (см.#image045057 Открытие 'Результаты в окне стальных соединений']] title). Затем нажмите кнопку
, чтобы сохранить модель стального соединения в качестве отдельного файла.

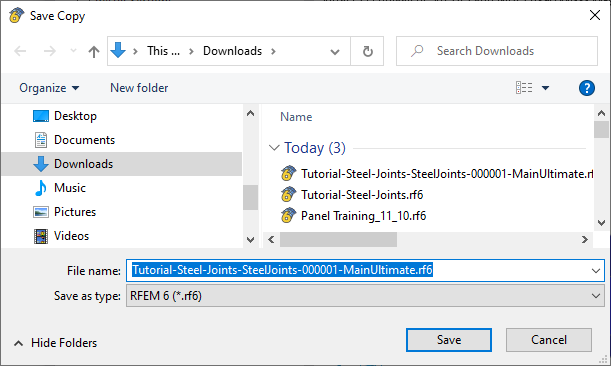

Появится диалоговое окно «Сохранить копию».
Укажите папку и имя файла. Затем нажмите кнопку Сохранить , чтобы создать файл *.rf6 и закрыть диалоговое окно. Закройте также окно «Результаты в стальных соединениях», нажав на кнопку Закрыть.

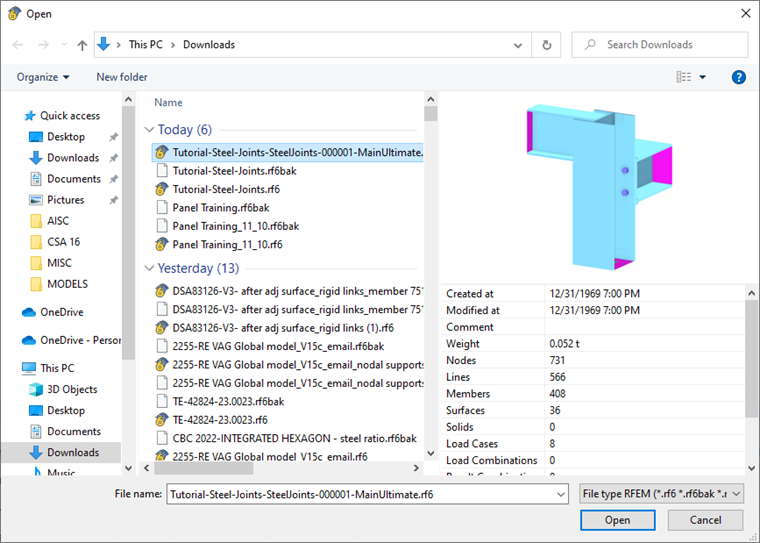

Чтобы открыть файл модели стального соединения, выберите в меню « Файл » на панели инструментов RFEM и нажмите « Открыть » (в качестве альтернативы
кнопка). В окне «Открыть» выберите только что сохраненный файл *.rf6.

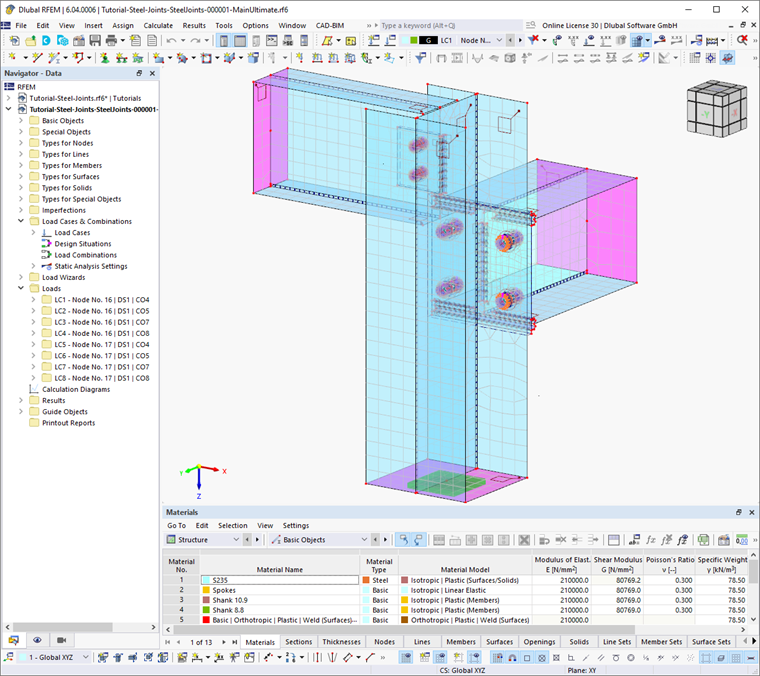

Нажмите Открыть. В новом окне программы RFEM откроется КЭ модель замещающего стального соединения.
Плиты стержней моделируются с помощью поверхностей равномерной толщины и модели изотропно пластического материала. Когда поверхности, представляющие части сечения стержня, не могут быть соединены напрямую через их граничные линии, соединение создается с помощью «Жёстких связей» - например, при соединении полок к стенке. В модели угловых швов также используется система жестких связей.

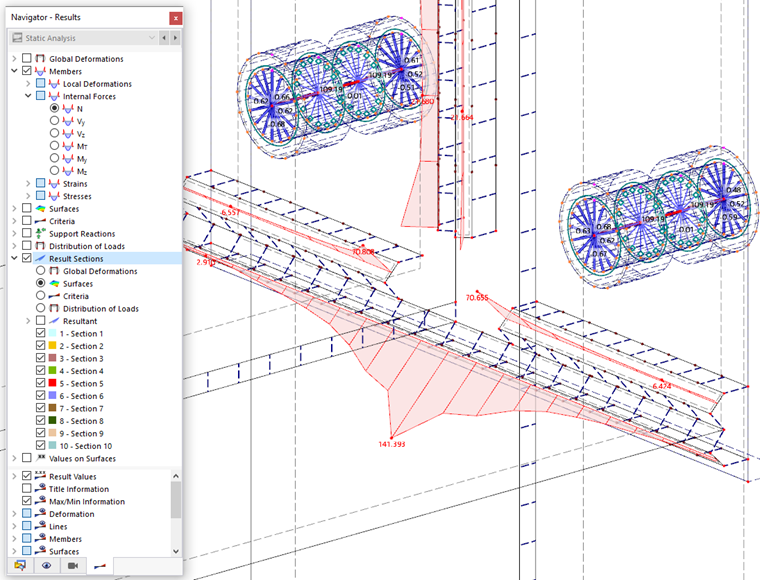

Модель болта состоит из системы стержней, поверхностей и контактов поверхностей. Они представляют собой отдельные части болта, стержня, головки и гайки. Под каждый болт подготавливается отверстие в болтовых пластинах. Она заполнена радиально расположенными стержнями, называемыми «Спицы». У них есть нелинейность «выход из работы при растяжении», чтобы действовать только сжатой частью болта.
Сочетания нагрузок исходной модели преобразуются в загружения. Таким образом, четыре загружения альтернативной модели представляют собой нагрузки, заданные в четырех сочетаниях нагрузок общей модели (см.|изображение043952|Отмена выбора сочетаний для расчета#изображение). Как тип стального соединения № 1, включает узлы № 16 и 17, всего существует восемь загружений.

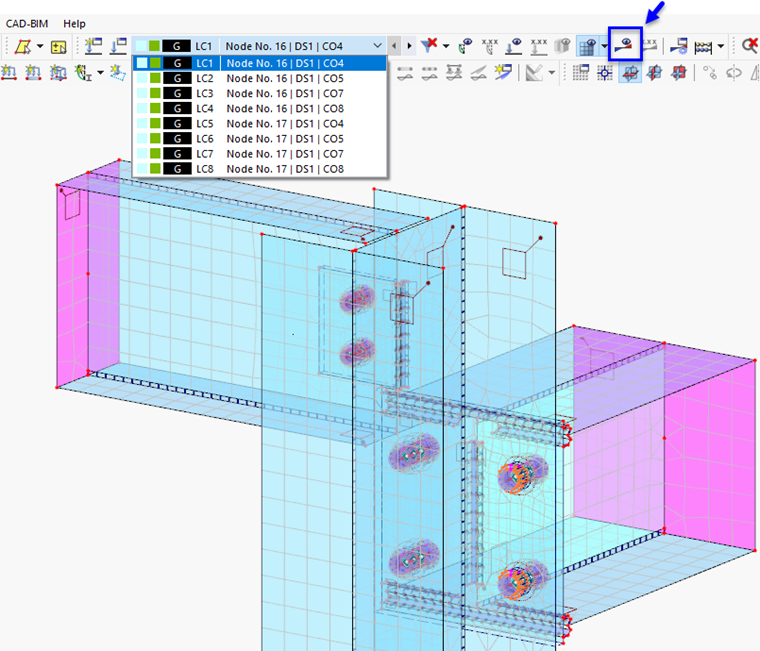

Вычислите ЗГ1 для определения результатов СН4 для узла 16. Нажмите на
используйте соответствующую кнопку на панели инструментов.

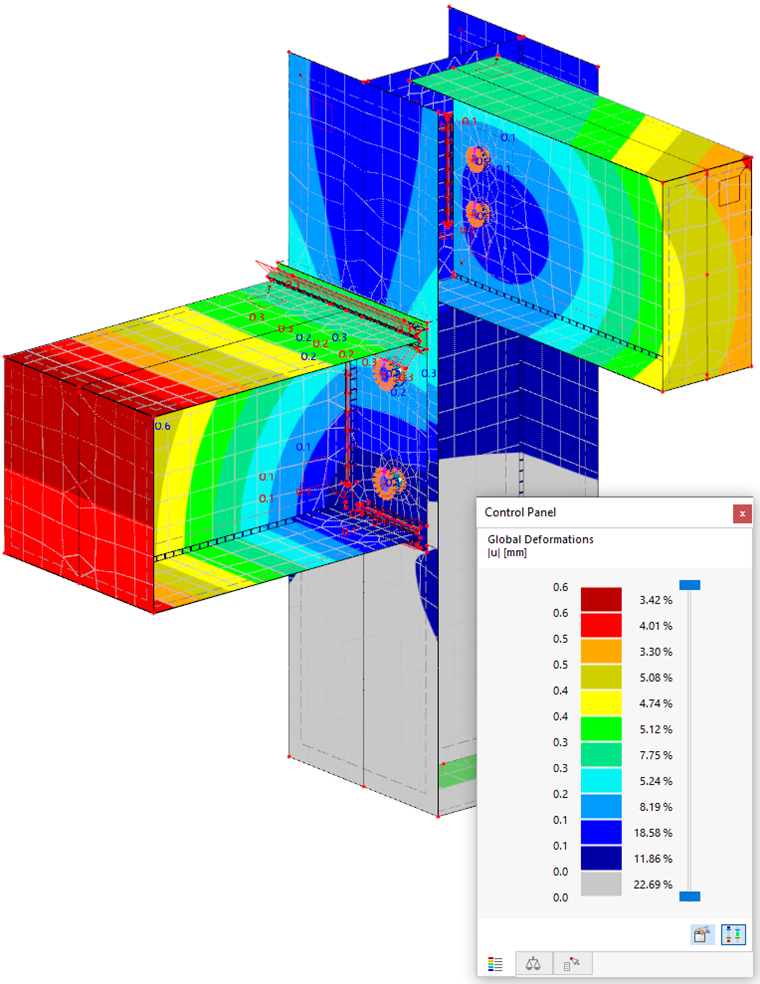

Как только вычисление завершено, вы можете проверить деформации замещающей модели, напряжения и деформации поверхностей, результирующие сечения, представляющие сварные швы или внутренние силы стержней.
После завершения просмотра результатов, закройте окно замещающей модели, выбрав в строке меню « Файл» и « Закрыть » или щелкнув на
рядом с полем 'Лицензия'. Однако, не закрывайте окно RFEM!
