Графические результаты

Кроме того, результаты расчета можно проверить графически на модели, что дает хорошее представление об условиях каждого соединения. Убедитесь, что вид 'Подробная модель соединения' все еще активен (при необходимости, его можно настроить с помощью Подробная модель соединения на панели инструментов, см. Отображение подробной модели соединения изображение). Вид 'каркасной модели', обозначенный символом Каркасная модель кнопка - должна быть все еще установлена.

Навигатор и панель управления

В навигаторе - Результаты ( Навигатор - Результаты вкладка), можно управлять графическими результатами, отображаемыми для типов компонентов, устанавливая или снимая флажки. Для стального соединения важны следующие компоненты:

  • Стержни и пластины
  • Крепежные элементы
  • Сварные швы

По умолчанию в панели управления отображаются только четыре цвета. Это значит, что:

  1. таблица.uni#

ширина=15%|ширина=85%
Синий (панель) |Нет или низкий коэффициент использования
Зеленое (панель) |Использование среды
Оранжевые (панель) |Высокий коэффициент использования
Красный (панель) |Превышенный коэффициент использования

  1. /#

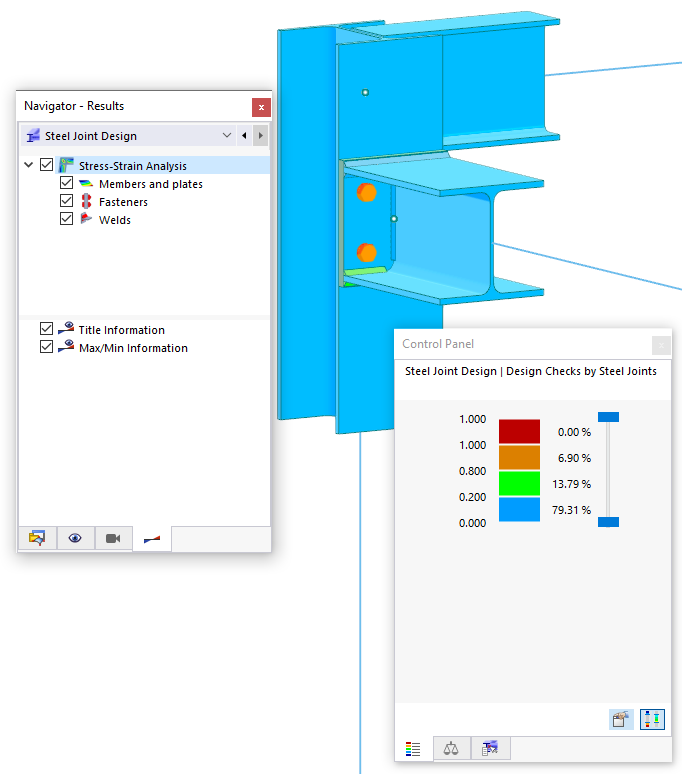

При использовании функции мыши для увеличения области вокруг углового узла № 16 и немного поверните модель, вы увидите, что стержни и пластины имеют синий цвет, крепежные элементы лобовой пластины - оранжевые, а сварные швы - зеленые или синие (см. расчета]] изображения). Сразу видно, что болты являются решающими для этого соединения.

Изменение цветов

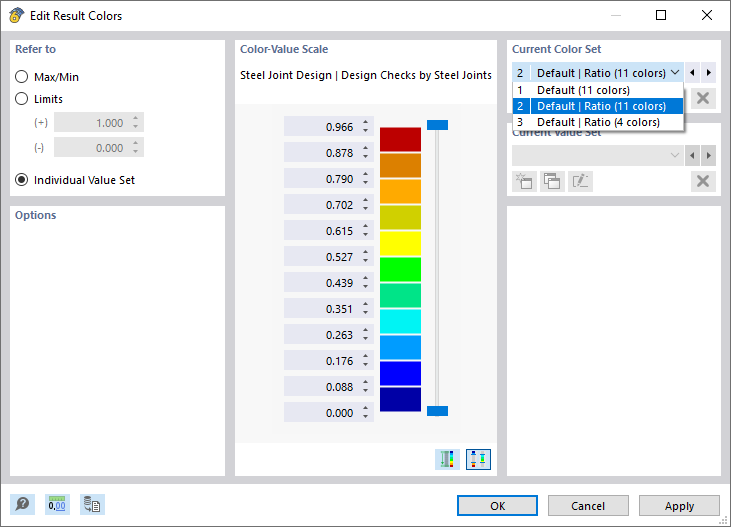

Дважды щелкните по одному из цветов на панели управления. В диалоговом окне «Изменить цвета результатов» выберите возможность По умолчанию | Соотношение (11 цветов), которое является общим для результатов расчёта.

Нажмите OK , чтобы применить данную цветовую шкалу.

Выбор компонентов

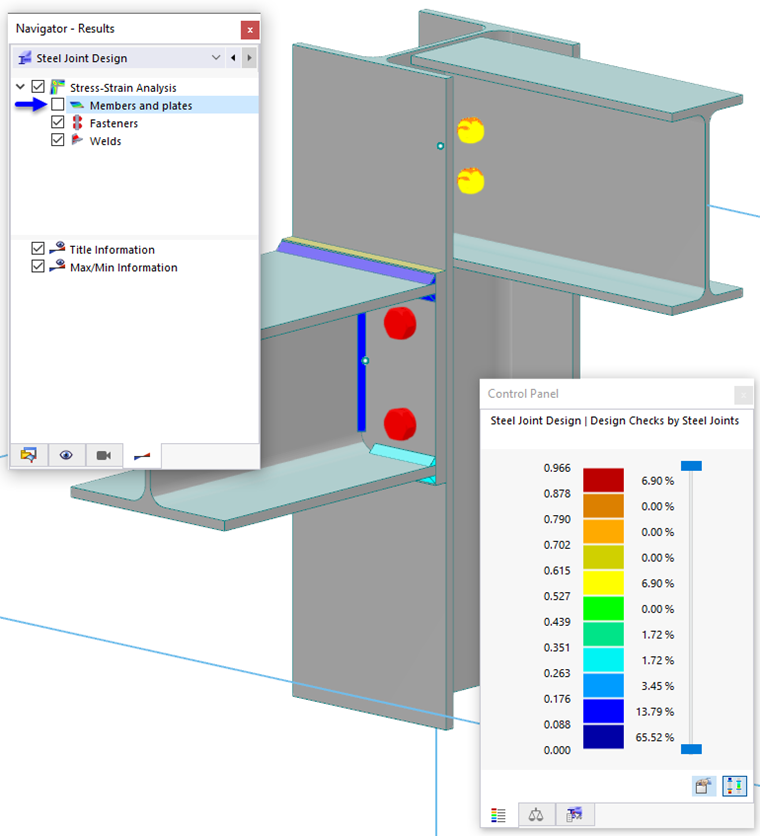

Отключите в навигаторе опцию Стержни и пластины , чтобы отображались только результаты болтов и швов.

При дальнейшем повороте модели можно увидеть, что красные болты на рамной балке представляют высокий расчетный коэффициент, в то время как желтые болты на решетчатой балке означают средний коэффициент использования. Сварные швы имеют относительно низкие расчетные коэффициенты.

Наконец, снова установите в навигаторе флажок « Стержни и плиты », чтобы восстановить настройки по умолчанию.
