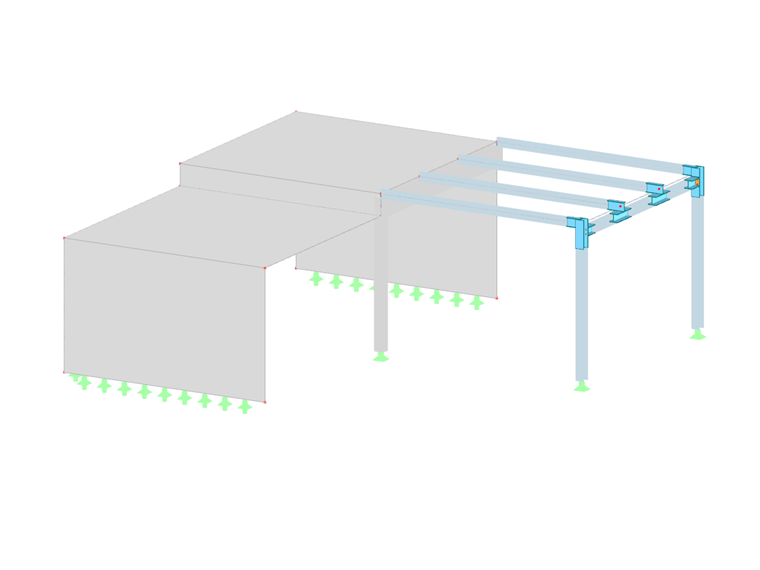

В этом учебном пособии мы хотели бы познакомить вас с основными функциями программы RFEM. В первой части была задана модель и вполнен расчёт конструкции. Затем в следующих частях были выполнены расчеты железобетонных и стальных конструкций. В данной части мы рассмотрим расчет стальных соединений по норме EN 1993-1-8 с настройками CEN.
Онлайн-руководства
Rfem 6 | Учебное пособие - Стальные соединения
Rfem 6 | Учебное пособие - Стальные соединения
Длина: 01:02:00 min
Функции продукта
Длина: 00:01:12 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 00:48:24 min
Длина: 00:00:00 min
В этой статье смоделировано и рассчитано соединение внахлёст прогона ZL на односкатной крыше с помощью аддона Стальные соединения и выполнено сравнение с таблицей несущей способности производителя.
Преимущество дополнения RFEM 6 Steel Joints заключается в том, что вы можете анализировать стальные соединения с помощью КЭ-модели, для которой моделирование выполняется полностью автоматически в фоновом режиме. Ввод компонентов стальных соединений, которые управляют моделированием, можно выполнить путем определения компонентов вручную или с помощью доступных шаблонов в библиотеке. Последний метод был включен в предыдущую статью нашей базы знаний «Ввод компонентов стальных соединений с помощью базы данных» . Ввод параметров для расчета стальных соединений - это тема статьи базы знаний «Расчет стальных соединений в RFEM 6».
В RFEM 6 стальные соединения задаются как система элементов. Новый аддон Стальные соединения имеет целый ряд универсальных базовых элементов (пластины, сварные швы, вспомогательные плоскости) для проектирования сложных соединений. Способы задания соединений были рассмотрены в двух предыдущих статьях Базы знаний: «Новый подход к расчёту стальных соединений в программе RFEM 6» и «Ввод компонентов стальных соединений с помощью базы данных» .
Аддон Стальные соединения в программе RFEM 6 применяется для создания и расчета стальных соединений с помощью модели КЭ. Моделированием соединений можно управлять с помощью простого и удобного ввода компонентов. Компоненты стальных соединений можно задать вручную или с помощью шаблонов из базы данных. Первый метод описан в предыдущей статье в нашей базе знаний «Новый подход к расчету стальных соединений в программе RFEM 6». В данной статье речь пойдет о втором методе, то есть, мы покажем ввод компонентов стальных соединений с помощью шаблонов, имеющихся в библиотеке программы.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Mit der Komponente "Rippe" können Sie sehr schnell eine beliebige Anzahl an Längsrippen an einem Stabblech definieren. Durch die Vorgabe eines Referenzobjektes lassen sich daran automatisch Schweißnähte vorgeben.
Die Komponente "Rippe" lässt sich auch an kreisförmigen Hohlprofilen anordnen. Dafür wird zusätzlich die Vorgabe der Winkel zwischen den Rippen benötigt.
Теперь вы можете вставить покрывающий лист в стальные соединения с помощью нескольких щелчков мыши. Для ввода можно использовать хорошо известные типы задания 'Смещения' или 'Размеры и расположение'. Задав стержень-ориентир и плоскость усечения, можно также исключить компонент Сечение стержня.
Этот компонент позволяет легко моделировать, например, покрывающие листы на концах колонны.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
В расширении {%://https://www.dlubal.com/ru/produkty/programma-rascheta-po-mke/addony-dlja-rfem-6/soedinenija/stalnye-soedinenija/stalnye-soedinenija-vvod Joints]] , можно выполнить точные разрезы на пластинах и конструктивных элементах с помощью компонента «Вспомогательное тело». В рамках этого компонента вы можете использовать формы короба, цилиндра или любого сечения в качестве направляющего объекта.
