Настройки расчета соединений можно проверить в навигаторе и в таблицах.
Навигатор

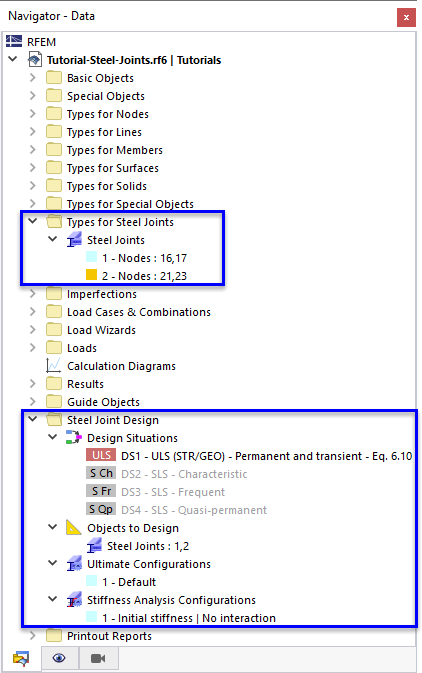

Все расчетные параметры управляются в категориях «Типы стальных соединений» и «Расчет стальных соединений» в «Навигаторе - Данные». Если что-либо выделено красным цветом, это означает, что какой-то параметр не задан, придан ложно или не имеет отношения к расчету.
Таблица

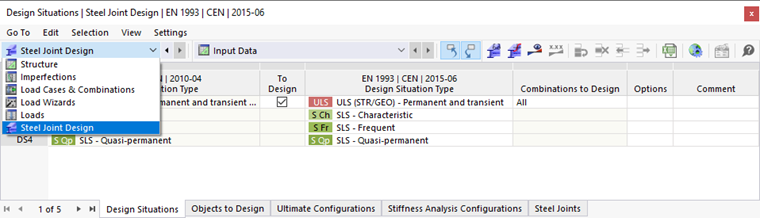

Все параметры, относящиеся к расчету соединения, также включены в таблицу под рабочей областью. Чтобы получить к ним доступ, выберите из списка основных категорий вариант « Расчет стальных соединений».

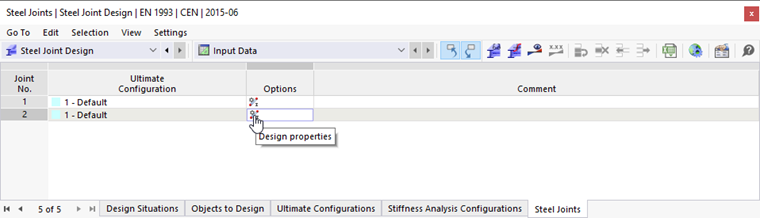

В таблице «Стальные соединения» перечислены два стальных соединения и варианты расчета, представленные символом. При нажатии на символ, откроется диалоговое окно «Изменить стальное соединение», в котором можно проверить или изменить расчетные свойства этого стального соединения.
Редукция сочетаний к расчёту
Расчет всех сочетаний нагрузок, содержащихся в расчетной ситуации, не является проблемой. Для экономичности и сокращения времени расчета, рекомендуется сократить сочетания вручную.

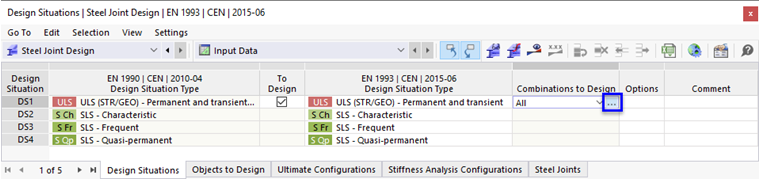

Снова переключитесь в таблицу Расчётные ситуации. В модуле DS1 выберите ячейку «Сочетания к расчету». Все сочетания предустановлены для расчета. Нажмите на
чтобы настроить его.

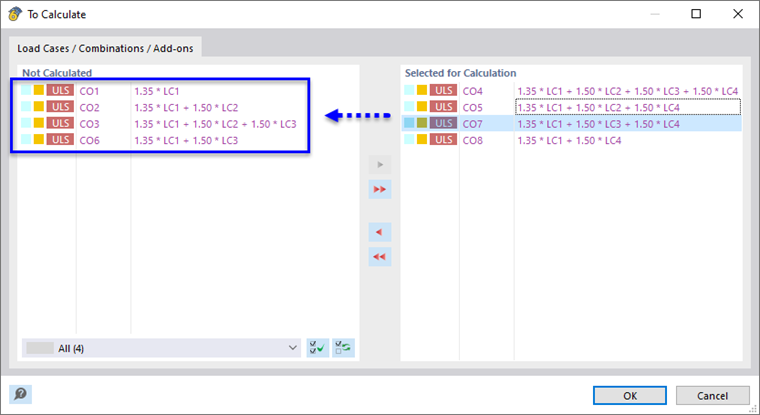

В окне «К расчету» дважды щелкните все сочетания нагрузок, в которых не содержится нагрузка на платформу, управляемая в ЗГ4: Это СН1 , СН2 , СН3 и СН6 . В результате вы должны получить следующие результаты:
Нажмите OK , чтобы закрыть диалоговое окно. В таблице «Расчётные ситуации» заданы для расчёта сочетания нагрузок CO4,5,7,8. Они представляют собой определяющие сочетания для стальных соединений.
