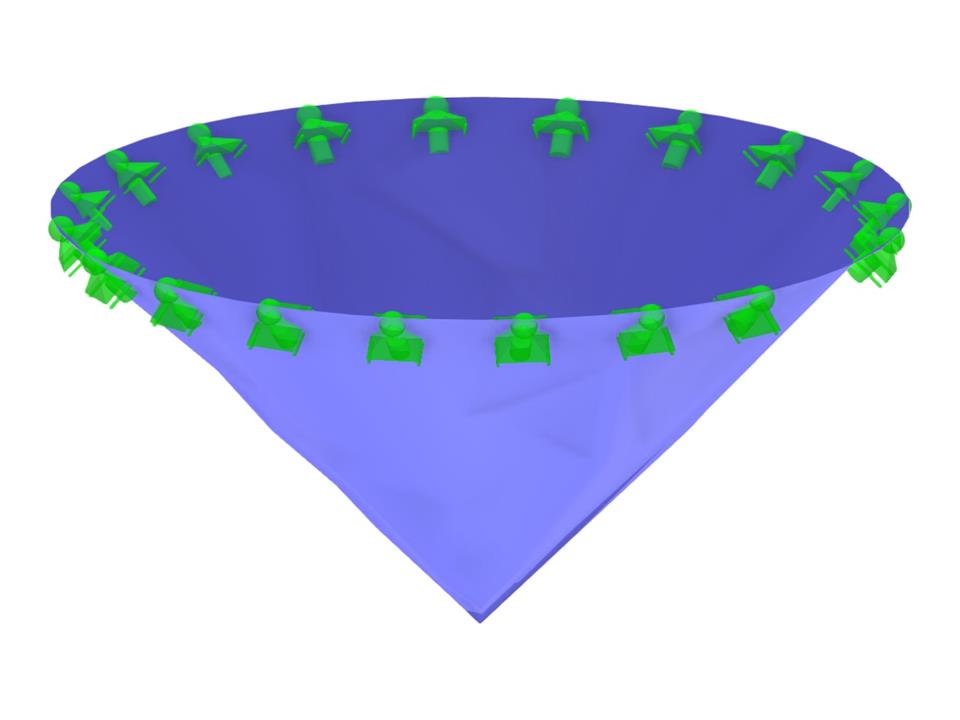

Конический тонкостенный резервуар заполнен водой. Таким образом, на нее действует гидростатическое давление. Пренебрегая собственным весом, определите напряжения в линии поверхности и в направлении по окружности. Аналитическое решение основано на теории тонкостенных резервуаров. Данная теория была представлена в контрольном примере 0084.

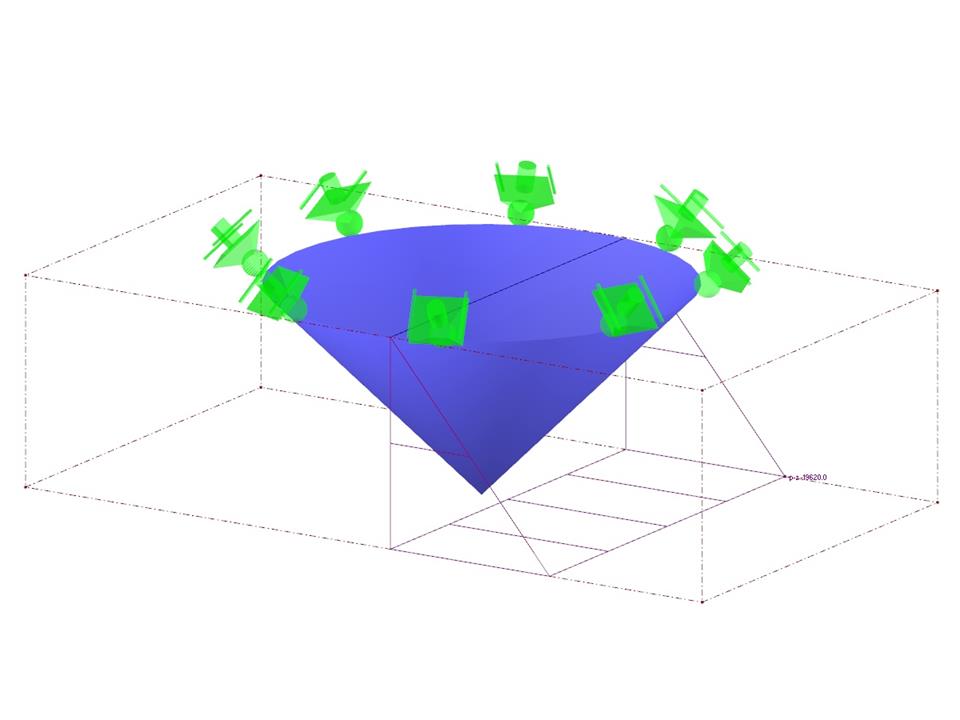

Контрольный пример 000085 | 1
| Количество узлов | 8 |
| Количество линий | 3 |
| Количество поверхностей | 1 |
| Количество загружений | 1 |
| Общий вес | 0,140 t |
| Размеры | 7,308 x 7,286 x 4,890 m |
| Версия программы | 5.12.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
