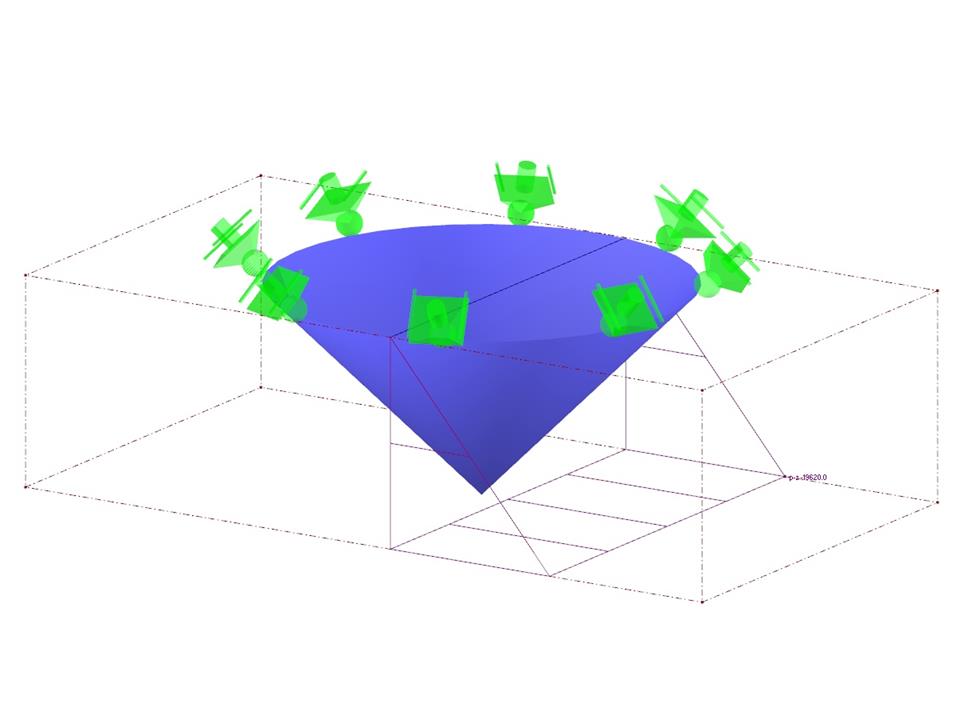

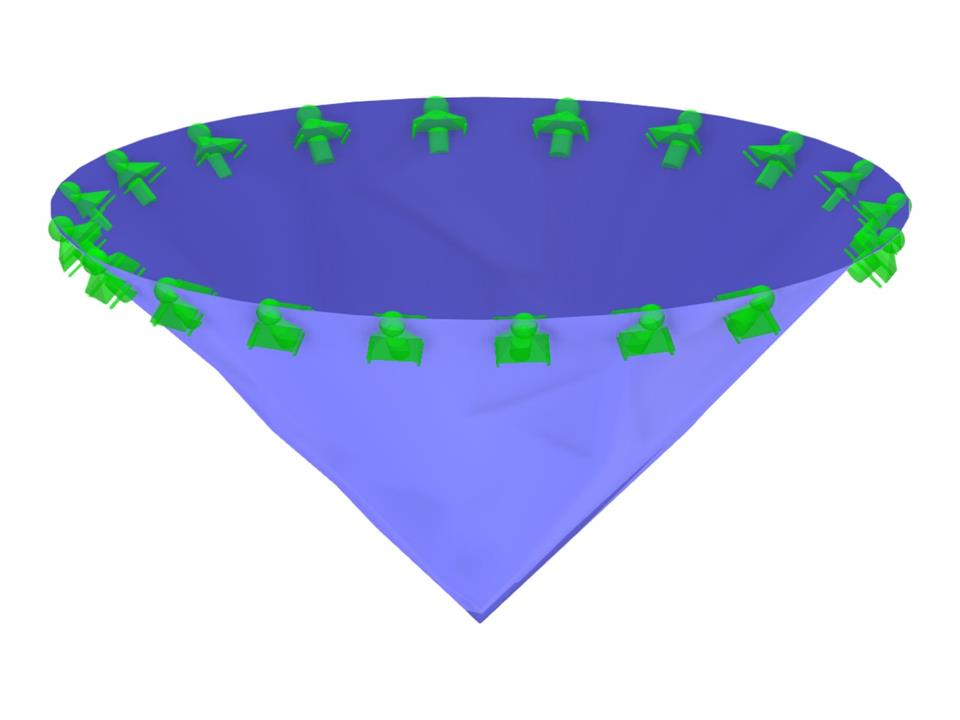

Um recipiente cónico de parede fina está cheio de água. Está, por isso, sujeito a uma compressão hidrostática. Determine as tensões na linha de superfície e na direção circunferencial, sem considerar o peso próprio. A solução analítica baseia-se na teoria de recipientes de parede fina. Esta teoria foi introduzida no Exemplo de verificação 0084.
Exemplo de verificação 000085 | 1
| Número de nós | 8 |
| Número de linhas | 3 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,140 t |
| Dimensões | 7,308 x 7,286 x 4,890 m |
| Versão do programa | 5.12.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
