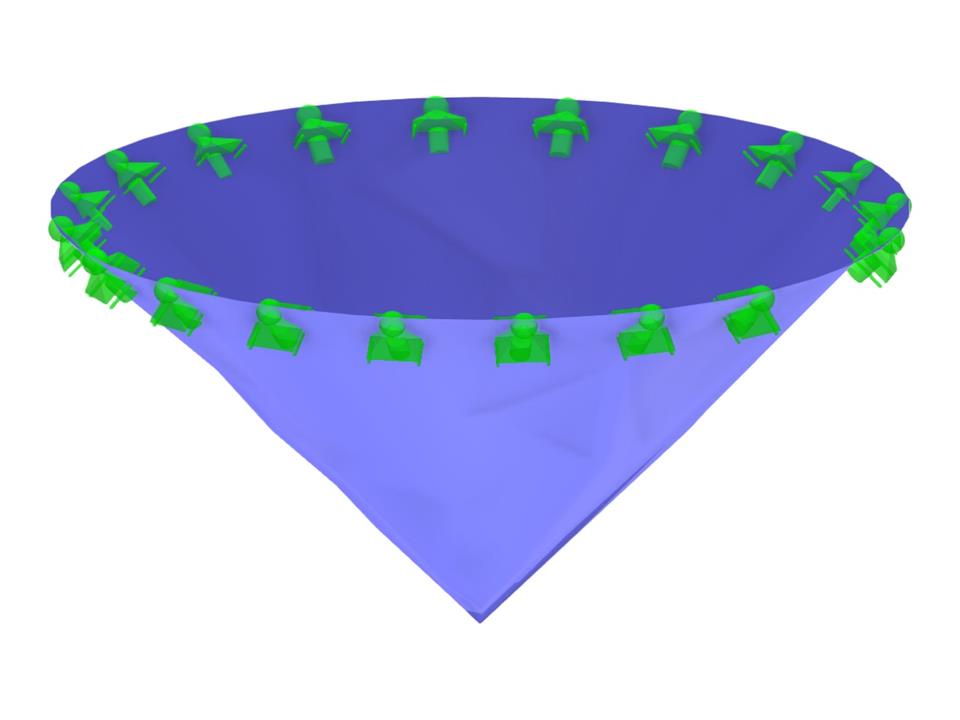

Un réservoir conique à parois minces est rempli d'eau. Il est alors chargé par la pression hydrostatique. Tout en négligeant le poids propre, déterminez les contraintes dans la ligne de surface et la direction circonférentielle. La solution analytique est basée sur la théorie des réservoirs à parois minces. Cette théorie a été introduite dans Vaisseau sphérique à parois minces'>l'exemple de vérification 0084.
Exemple de vérification 000085 | 1
| Nombre de nœuds | 8 |
| Nombre de lignes | 3 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,140 t |
| Cotation fonctionnelle | 7,308 x 7,286 x 4,890 m |
| Version du logiciel | 5.12.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
