Un recipiente conico a parete sottile è riempito d'acqua. Pertanto, è caricato dalla pressione idrostatica. Trascurando il peso proprio, determinare le tensioni nella linea della superficie e nella direzione circonferenziale. La soluzione analitica si basa sulla teoria dei vasi a parete sottile. Questa teoria è stata introdotta nell'Esempio di verifica 0084.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

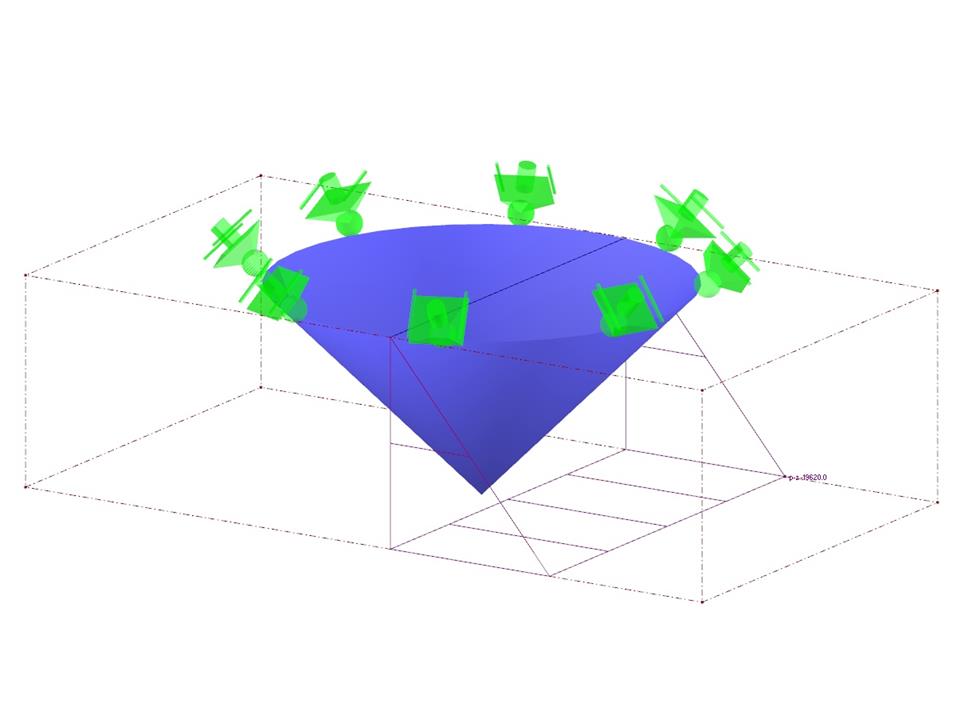

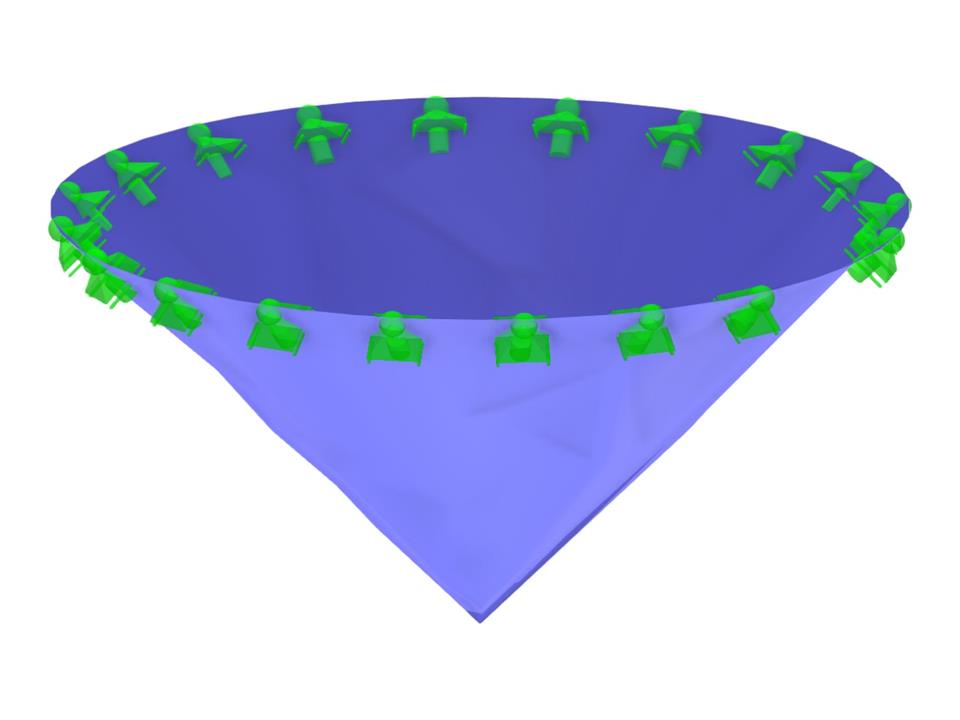

Esempio di verifica 000085 | 1
| Numero di nodi | 8 |
| Numero di linee | 3 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,140 t |
| Dimensioni (metriche) | 7.308 x 7.286 x 4.890 m |
| Dimensioni (imperiali) | 23.98 x 23.9 x 16.04 feet |
| Versione del programma | 5.12.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
