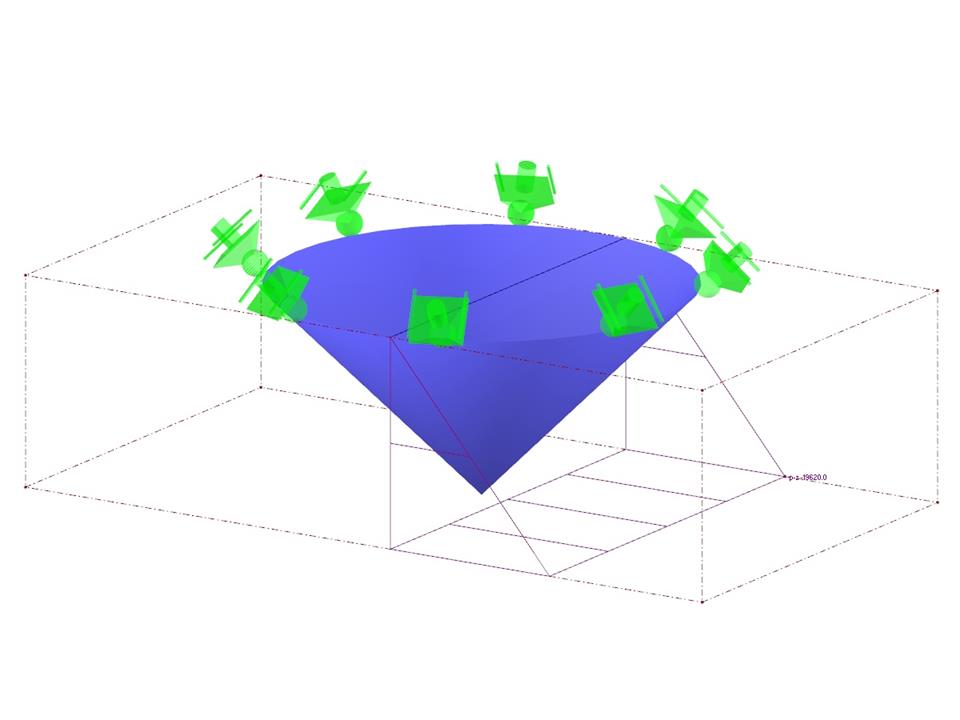

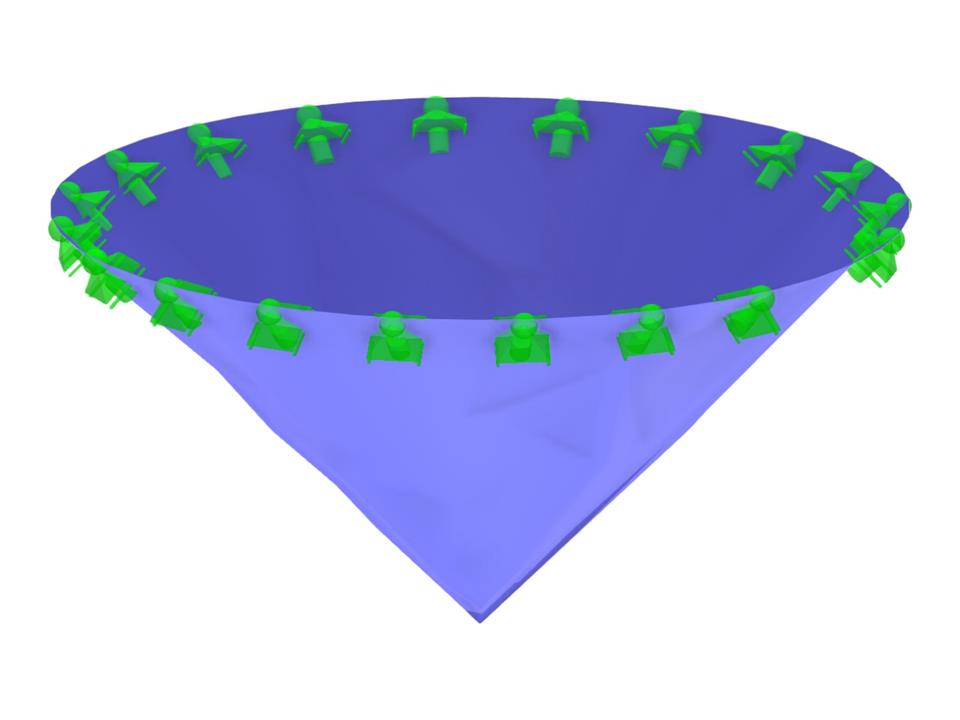

Cienkościenne naczynie stożkowe wypełnione jest wodą. Jest zatem obciążony ciśnieniem hydrostatycznym. Należy określić naprężenia w linii powierzchni i w kierunku obwodowym, pomijając ciężar własny. Rozwiązanie analityczne oparto na teorii zbiorników cienkościennych. Teoria ta została przedstawiona w Przykład obliczeniowy 0084.
Przykład weryfikacji 000085 | 1
| Liczba węzłów | 8 |
| Liczba linii | 3 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,140 t |
| Wymiarowanie | 7,308 x 7,286 x 4,890 m |
| Wersja programu | 5.12.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
