Вся конструкция состоит из наружного кольца, состоящего из девяти клееных колонн, которые расположены осесимметрично с разностью угла 40°, благодаря чему кольцо образует многоугольную пространственную конструкцию.
Внутри башни затем находится стальной пилон из круглой трубы. Он соединен с башней на двух уровнях - на высоте 24 м и 40,175 м. К нему потом прикреплены стальные спиральные лестницы с решетками и туннельная горка.
Посетители могут войти в башню через тропу по верхушкам деревьев, которая заканчивается на высоте 24 м над землей, или по винтовой лестнице. Оттуда они могут подняться по спиральной деревянной конструкции, прикрепленной с помощью консольных стальных балок к деревянным колоннам, на смотровую площадку.
Конструкция была далее усилена плотной сеткой из диагональных стальных стержней, закрепленных прямо в деревянных колоннах. Кроме того, в нижней части башни еще дополнительно расположены четыре горизонтальные кольцевые конструкции из стальных труб.
WIEHAG GmbH
Альтхайм, Австрия
www.wiehag.com

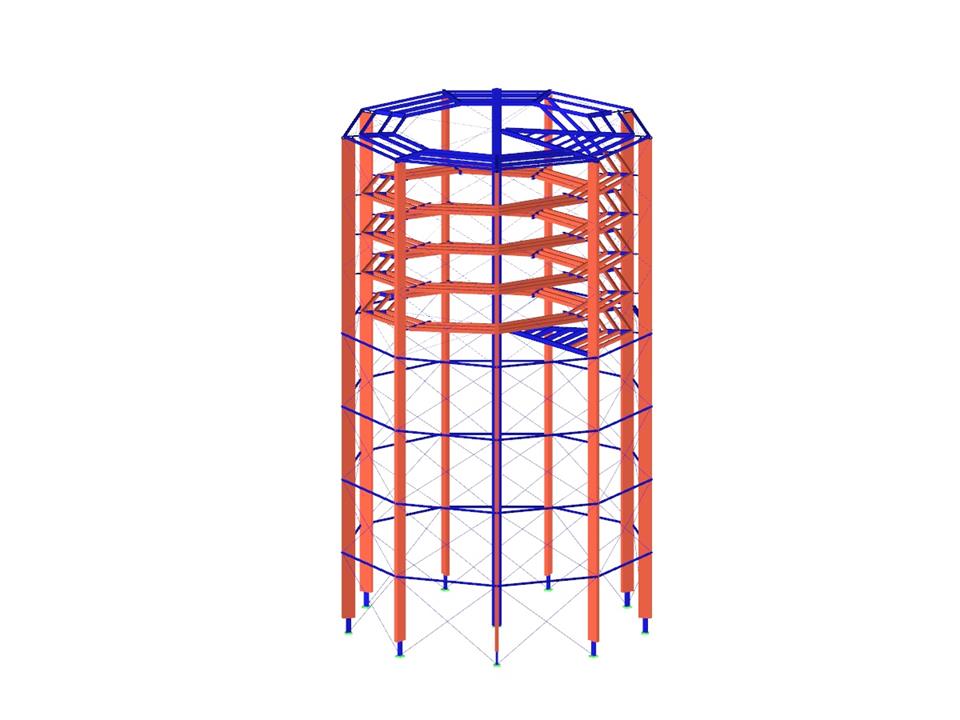

Модель башни с отображением ее деформаций в программе RSTAB (© WIEHAG)
Смотровая башня из дерева и стали
Количество узлов | 493 |
Количество линий | 866 |
Количество стержней | 866 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 11 |
Количество сочетаний нагрузок | 198 |
Количество расчетных сочетаний | 0 |
Общий вес | 170,732 t |
Размеры | 24,217 x 44,100 x 24,591 m |
