Konstrukcja składa się z zewnętrznego pierścienia wykonanego z dziewięciu słupów z drewna klejonego warstwowo, które zostały rozmieszczone symetrycznie obrotowo z różnicą kątów 40° każdy, tworząc w ten sposób wielokątną konstrukcję przestrzenną.
Wewnątrz wieży zbudowano stalowy słup z okrągłej rury. Stalowe spiralne schody ze stalowymi kratami i zjeżdżalnią tunelową są przymocowane do pylonu, który jest połączony z wieżą na dwóch poziomach: 24 m i 40 m.
Zwiedzający mogą wejść na wieżę po kładce kończącej się na wysokości 24 m nad ziemią lub wspinając się po spiralnych schodach. Stamtąd mogą dotrzeć do platformy widokowej, wspinając się po spiralnej drewnianej konstrukcji, która jest przymocowana do drewnianych słupów za pomocą stalowych belek wspornikowych.
Konstrukcję usztywniono siatką o drobnych oczkach ze stalowych ukośnych prętów, przytwierdzoną do drewnianych słupów. W dolnej części umieszczono dodatkowo cztery biegnące poziomo konstrukcje pierścieniowe z rur stalowych
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

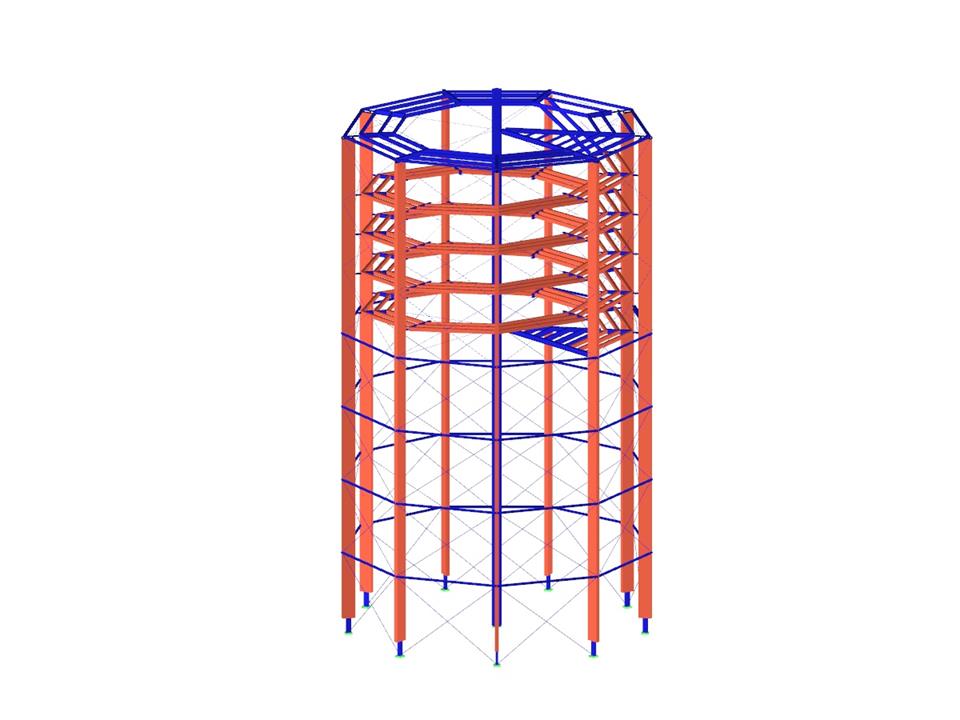

Model i odkształcenie wieży w RSTAB (© WIEHAG)
Wieża widokowa wykonana z drewna i stali
Liczba węzłów | 493 |
Liczba linii | 866 |
Liczba prętów | 866 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 11 |
Ilość KO | 198 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 170,732 t |
Wymiarowanie | 24,217 x 44,100 x 24,591 m |
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
