A estrutura da torre é constituída por um anel externo circular de nove pilares de madeira laminada colada que foram posicionados em simetria rotacional com ângulos de 40° entre si, formando, assim, uma estrutura poligonal espacial.
No interior da torre, existe um pilar em aço com secção de tubo redondo. A este pilar estão fixados uma escada em espiral com grelhas metálicas e um escorrega na forma de túnel. O pilar está ligado à torre em dois pontos: aos 24 m e aos 40,175 m de altura.
O acesso à torre pode ser efetuado pelo caminho de acesso a 24 m de altura ou diretamente de baixo, através de uma escada em espiral. Chega-se à plataforma com miradouro através de uma construção em madeira em forma de espiral, a qual está fixada aos pilares de madeira através de vigas de aço em consola.
O reforço da construção é garantido por uma malha densa de barras diagonais em aço que estão ancoradas aos pilares de madeira. Na parte de baixo da torre, foi ainda aplicada uma construção em anel horizontal de tubos de aço.
WIEHAG GmbH
Altheim, Áustria
www.wiehag.com/pt

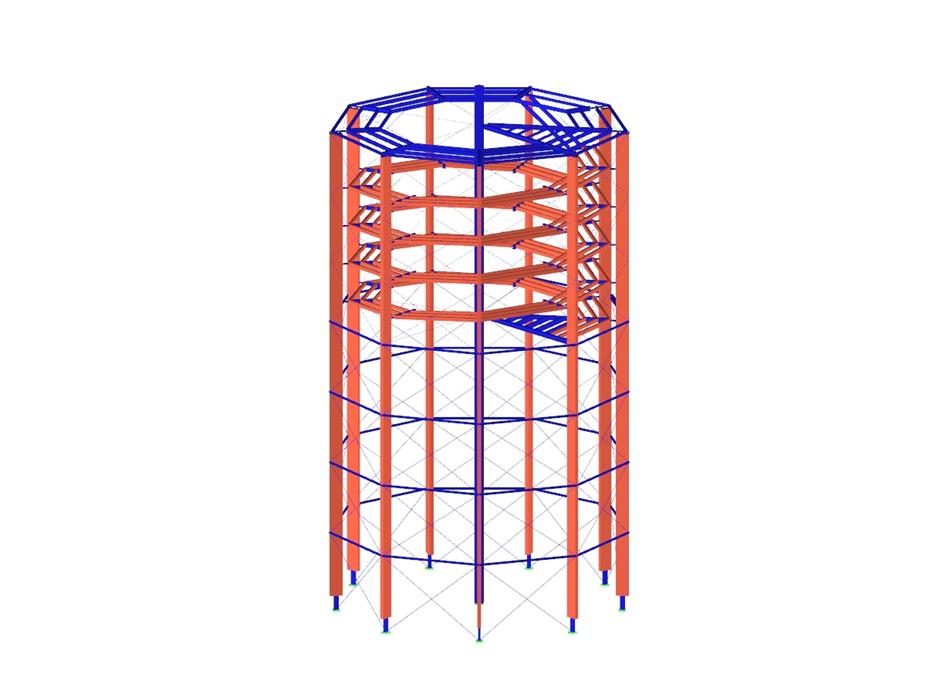

Modelo e deformação da torre no RSTAB (© WIEHAG)
Torre de observação de madeira e aço
| Número de nós | 493 |
| Número de linhas | 866 |
| Número de barras | 866 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 11 |
| Número de combinações de cargas | 198 |
| Número de combinações de resultados | 0 |
| Peso total | 170,732 t |
| Dimensões | 24,217 x 44,100 x 24,591 m |
Seminário web
Seminário web
Função do programa
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
