La struttura è costituita da un anello esterno costituito da nove colonne di legno lamellare, che sono state disposte in modo rotazionale simmetrico con una differenza di angolo di 40° ciascuna, formando così una struttura spaziale poligonale.
Al centro della torre c'è una colonna circolare in acciaio. A questo pilastro sono fissati una scala a chiocciola con reti in acciaio e uno scivolo a forma di tunnel collegati alla torre a due livelli di altezza: a 24 me 40 m.
I visitatori hanno accesso alla torre percorrendo la passeggiata sulla cima di un albero che termina a 24 m da terra o salendo la scala a chiocciola. Da lì, possono raggiungere la piattaforma panoramica "arrampicandosi" su una costruzione a spirale in legno che è fissata alle colonne di legno per mezzo di travi in acciaio a sbalzo.
La costruzione è stata irrigidita da una stretta rete di aste in acciaio diagonali ancorate nelle colonne in legno. Nella parte inferiore, sono state inoltre disposte quattro strutture ad anello che si estendono orizzontalmente in tubi di acciaio
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

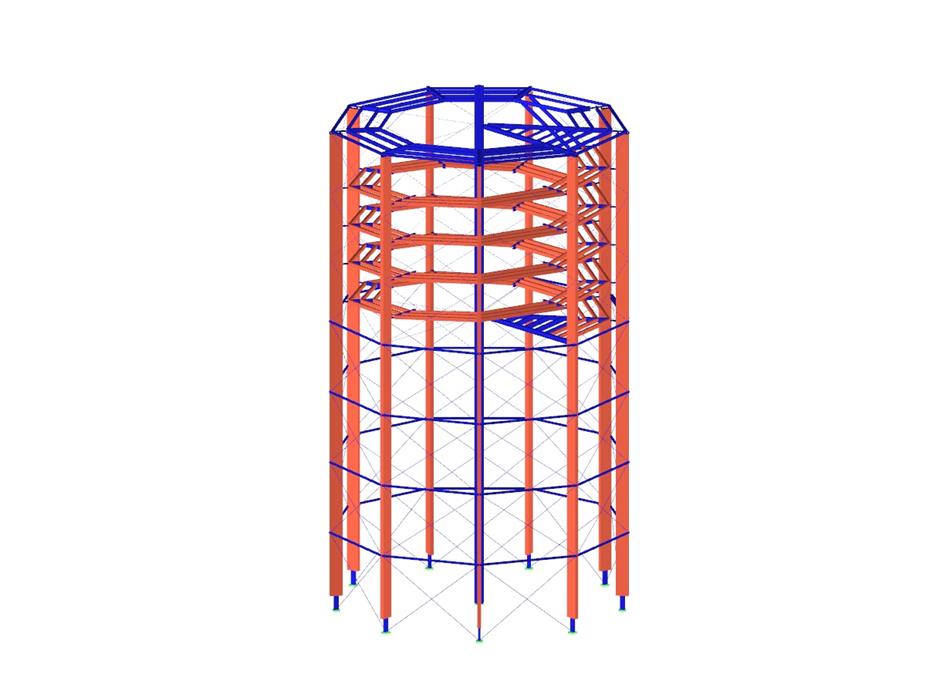

Modello e spostamento generalizzato della torre in RSTAB (© WIEHAG)
Torre di avvistamento in legno e acciaio
| Numero di nodi | 493 |
| Numero di linee | 866 |
| Numero di aste | 866 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 11 |
| Nr. di combinazioni di carico | 198 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 170,732 t |
| Dimensioni | 24,217 x 44,100 x 24,591 m |
