Konstrukce se skládá z vnějšího prstence z devíti lepených lamelových sloupů, které byly uspořádány rotačně symetricky s rozdílem úhlu 40°, a vytvořily tak polygonální prostorovou konstrukci.
Uprostřed věže je ocelový sloup z kruhové trubky. Na sloup je upevněno ocelové spirálové schodiště a uzavřená skluzavka. Sloup je připojen k věži ve dvou místech, ve výšce 24 m a 40,175 m.
Přístup do věže je buď stezkou korunami stromů ve výšce 24 m nebo točitým schodištěm. Vyhlídkové plošiny dosáhneme po spirálové konstrukci ze dřeva, která je uložena na ocelových konzolách připojených k dřevěným sloupům.
Ztužení tvoří hustá diagonální síť z ocelových tyčí, které jsou zakotveny do dřevěných sloupů. Ve spodní části byly dodatečně uspořádány čtyři horizontálně probíhající prstencové konstrukce z ocelových trubek
WIEHAG GmbH
Altheim, Rakousko
www.wiehag.com

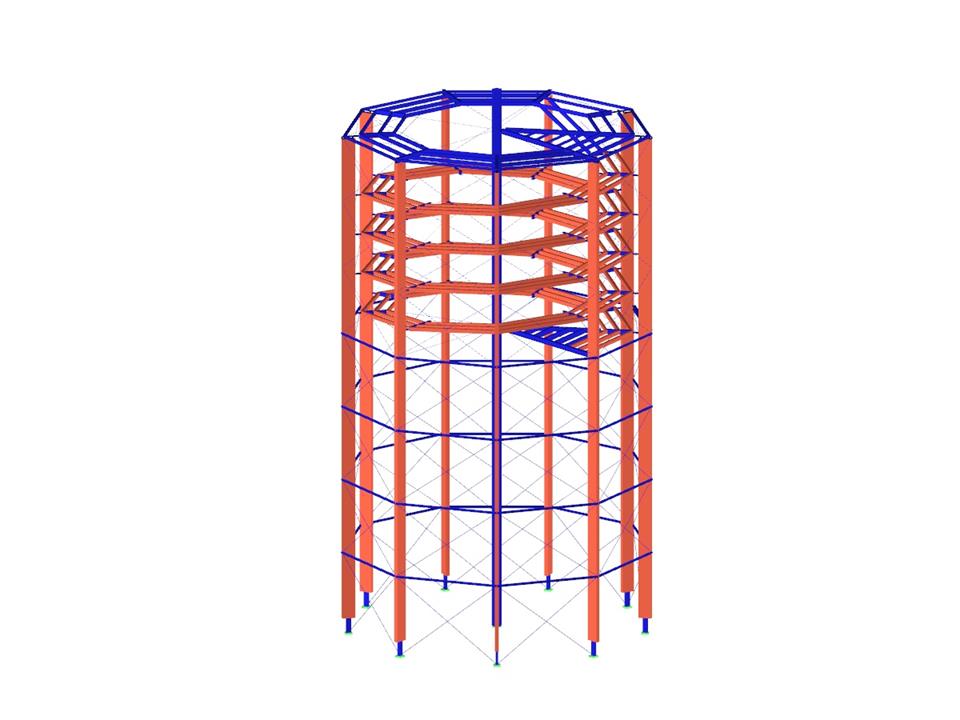

Model stromové věže a její deformace v programu RSTAB (© WIEHAG)
Rozhledna ze dřeva a oceli
| Počet uzlů | 493 |
| Počet linií | 866 |
| Počet prutů | 866 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 198 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 170,732 t |
| Rozměry | 24,217 x 44,100 x 24,591 m |
