该结构由一个由九个层板胶合木柱组成的外环组成,这些柱子旋转对称,夹角相差 40°,从而形成一个多边形的空间结构。
塔架内部是由圆管制成的塔架。 塔架上连接钢螺旋楼梯、钢栅格和隧道式滑梯,塔架在两个高度上与塔架相连: 塔架在两处位置与塔架相连,高度分别为 1 米和 130 米。
游客可以通过树冠步道或螺旋楼梯进入塔内。 从那里,他们可以沿着一个螺旋木结构到达观景台,该木结构通过悬臂钢梁连接在木柱上。
该结构通过锚固在木柱上的钢杆件紧密网格加固。 在下部还有四个水平延伸的钢管环形结构
WIEHAG GmbH
Altheim, Austria
wiehag.com

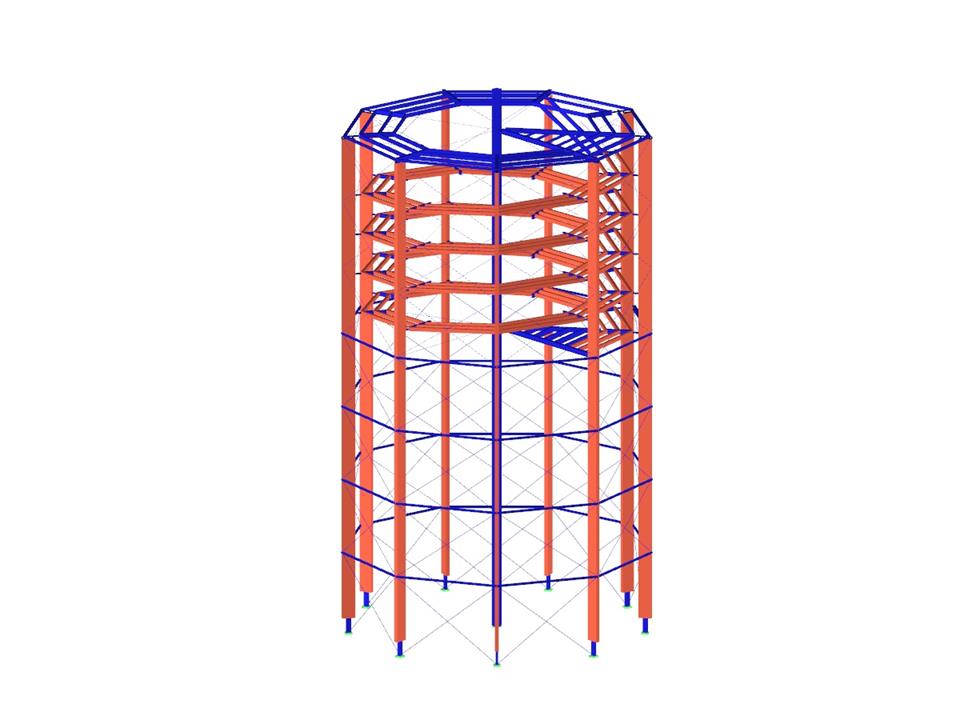

塔架结构模型和变形在 RSTAB (© WIEHAG)
钢木混合结构观景塔
无法下载
客户项目 / 只供查阅
节点数目: | 493 |
线的数目 | 866 |
杆件数目: | 866 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 11 |
荷载组合数目 | 198 |
结果组合数目 | 0 |
总重量 | 170,732 t |
翘曲区域尺寸 | 24,217 x 44,100 x 24,591 m |
