Die Konstruktion besteht aus einem äußeren Ring aus neun BSH-Stützen, welche mit einem Winkelunterschied von jeweils 40° rotationssymmetrisch aufgestellt wurden und so eine polygonale räumliche Konstruktion bilden.
In der Mitte des Turmes befindet sich ein Stahlpylon aus einem Rundrohr. An diesem ist eine Stahlwendeltreppe mit Gitterrosten und eine Tunnelrutsche befestigt. Der Pylon ist an zwei Stellen mit dem Turm verbunden, in 24 m und in 40,175 m Höhe.
Der Zugang zum Turm erfolgt entweder vom Baumwipfelpfad in 24 m Höhe oder vom Boden über die Wendeltreppe. Die Aussichtsplattform erreicht man über eine Wendelkonstruktion aus Holz, welche über Stahlkragträger an den Holzstützen befestigt ist.
Die Aussteifung erfolgt über ein enges Netz an Stahldiagonalstäben, welche in den Holzstützen verankert sind. Im unteren Bereich wurden zusätzlich vier horizontal verlaufende Ringkonstruktionen aus Stahlrohren angeordnet
WIEHAG GmbH
Altheim, Österreich
www.wiehag.com

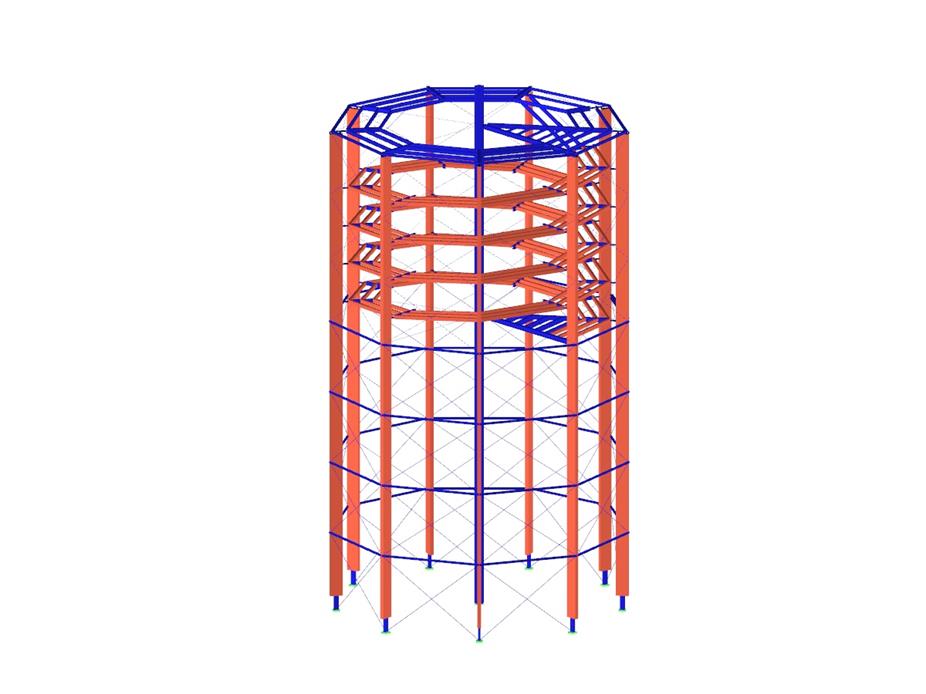

Modell und Verformungsbild des Turms in RSTAB (© WIEHAG)
Aussichtsturm aus Holz und Stahl
Anzahl Knoten | 493 |
Anzahl Linien | 866 |
Anzahl Stäbe | 866 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 11 |
Anzahl Lastkombinationen | 198 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 170,732 t |
Abmessungen | 24,217 x 44,100 x 24,591 m |
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
